Konig Electronic Security camera 700 TVL incl. 18 m cable: SLOVENSKY

SLOVENSKY

Kamera SAS-CAM1100

• Obrazový čip:

1/4" CMOS

• Objektív:

3,60 mm

• Vodorovné rozlíšenie:

700 TVL

• Uhol zobrazenia:

45°

• Infračervená LED:

24 ks, 5 až 10 m

• Svetelná citlivosť:

1,5 lux

• Elektronická uzávierka:

1/50 (1/60) až 1/100 000 s.

• Pomer S/N:

> 48 dB

• Zosilnenie:

automatické

• Oprava hodnoty Gamma:

> 0,45

• Ochrana:

IP66

• Prevádzková teplota:

-20 °C až 55 °C

• Výstup videa:

1,0 V p-p/75 Ω

• Napätie:

Jednosmer. 12 V

• Rozmery:

145 x 60 x 55 mm

• Hmotnosť (s konzolou):

350 g

Kamera SAS-CAM1200/1210

• Obrazový čip:

1/4" CMOS

• Objektív:

3,60 mm

• Vodorovné rozlíšenie:

700 TVL

• Uhol zobrazenia:

45°

• Infračervená LED:

24 ks, 5 až 10 m

• Svetelná citlivosť:

1,5 lux

• Elektronická uzávierka:

1/50 (1/60) až 1/100 000 s.

• Pomer S/N:

> 48 dB

• Zosilnenie:

automatické

• Oprava hodnoty Gamma:

> 0,45

• Ochrana:

IP66

• Prevádzková teplota:

-20 °C až 55 °C

• Výstup videa:

1,0 V p-p/75 Ω

• Napätie:

Jednosmer. 12 V

• Rozmery:

100 x 75 mm

• Hmotnosť (s konzolou):

250 g

Bezpečnostné

opatrenia

V prípade poruchy DVR nepoužívajte. Tieto produkty môže otvárať len kvalikovaný technik.

Neponárajte kameru ani DVR do kvapalín.

Nevystavujte DVR vode ani vlhkosti.

Nevystavujte kameru alebo DVR vysokým teplotám (pozrite technické špecikácie).

Neinštalujte systém do blízkosti silných magnetických polí, napríklad reproduktorov. Môže to

ovplyvniť výkon systému.

256

SLOVENSKY

Popis výrobku

Predný panel

1. CH1, stlačením vyberiete kanál 1

2. CH2, stlačením vyberiete kanál 2

3. CH3, stlačením vyberiete kanál 3

4. CH4, stlačením vyberiete kanál 4

5. ALL, stlačením vyberiete (zobrazíte) všetky kanály na 1 obrazovke (štvorité zobrazenie)

6. PLAY/PAUSE, stlačením spustíte alebo pozastavíte prehrávanie

7. REC, stlačením spustíte nahrávanie

8. MENU/ESC, stlačením vyberiete alebo zatvoríte ponuku

9. Tlačidlo Vybrať:

</¯ Posun doľava/prevíjanie dozadu

>/˘ Posun doprava/dopredu

A Posun nahor

V Posun nadol

10. HDD, kontrolka pevného disku

11. PWR, kontrolka zapnutia

12. IR EYE, na prijímanie infračervených signálov diaľkového ovládania

13. Konektor USB na myš

Zadný panel

257

SLOVENSKY

1. Vstup videa (kamera)

2. Výstup videa (kompozitný)

3. Zvukový vstup

4. Výstup videa (VGA)

5. Rozhranie RS485/snímač/alarm (pozrite tabuľku ďalej)

6. Nepoužíva sa

7. Výstup zvuku

8. Výstup videa (HDMI)

9. Ethernetový port (LAN)

10. Port USB port (jednotka ash, pevný disk)

11. Vstup DC 12 V

12. Hlavný vypínač

Diaľkové ovládanie

1. Tlačidlo stlmenia zvuku: stlačením vypnete

zvuk.

2. Tlačidlo All: stlačením vyberiete (zobrazíte)

všetky kanály na 1obrazovke (štvorcové

zobrazenie).

3. Číselné tlačidlá: stlačením vyberiete kanál

alebo zadáte číslo.

4. Tlačidlo Menu: stlačením zvolíte ponuku.

5. Tlačidlo Submenu: stlačením zvolíte

podponuku.

6. Výberové tlačidlá: výber volieb kurzorovými

tlačidlami a tlačidlom výberu.

7. Tlačidlá prehrávania/záznamu

Tlačidlo rýchloposunu vzad: stlačením sa

posúvate vo videu dozadu.

Tlačidlo prehrávania: stlačením spustíte

prehrávanie videa.

Tlačidlo rýchloposunu vpred: stlačením sa

posúvate vo videu dopredu.

Tlačidlo nahrávania: stlačením zaznamenáte

video.

Tlačidlo pozastavenia: stlačením

pozastavíte video.

Tlačidlo zastavenia: stlačením zastavíte

video.

258

SLOVENSKY

Myš

Kliknutie ľavým tlačidlom myši: V režime uzamknutia ponuky vstúpite do

vyskakovacej ponuky a kliknutím na ľubovoľnú

podponuku sa zobrazí vyskakovacie prihlasovacie

okno. V režime odomknutia ponuky vstúpite do

vyskakovacej ponuky a potom kliknutím ľavým

tlačidlom myši priamo vstúpite do ľubovoľnej

podponuky.

Po vstupe do hlavnej ponuky kliknutím ľavým

tlačidlom vstúpite do ľubovoľnej podponuky: v

režime ponuky (podrobný súbor) kliknutím na ľavé

tlačidlo prehráte zaznamenaný súbor.

Zmena stavu začiarkavacieho políčka a oblasti

detekcie pohybu.

Kliknutím na kombinované okienko aktivujete

rozbaľovaciu ponuku: kliknutím ľavým tlačidlom

zastavíte zobrazovanie kľudového času, ak je

aktivované.

Kliknutím ľavým tlačidlo vyberiete hodnoty v

editovacích okienkach alebo rozbaľovacej ponuke a

vyberiete čínske znaky, špeciálne symboly a číselné

znaky. Kliknutie ľavým tlačidlom môžete tiež použiť

namiesto tlačidla (Enter

) alebo (Backspace ).

Kliknutie pravým tlačidlom myši: V režime živého náhľadu kliknutím pravým

tlačidlom myši zobrazíte vyskakovaciu hlavnú

ponuku.

Dvojité kliknutie ľavým tlačidlom myši: V režime živého zobrazenia alebo prehrávania

dvojitým kliknutím ľavým tlačidlom myši

maximalizujete obrazovku.

Pohyb myši: Výber položky ponuky.

Presúvanie myši: Presúvaním myši vyberiete oblasť, pokiaľ ste v

režime pohybu. Posúvaním myši nastavíte farbu

a hlasitosť, pokiaľ ste v režime ponuky nastavení

farieb.

259

SLOVENSKY

Pokyny na inštaláciu

Prepojovací kábel

Do vstupu kamery

Max. 4/8/16 vstupy

kamier

Do vstupu

DC 12 V

Kábel deliča s 5x

výstupom DC

Pripojte kábel meniča do napájania

AC/DC zdroj

napájania

Do elektrickej zásuvky AC 220 V

Návod na obsluhu

Nasledujúce kapitoly popisujú vlastnosti a funkcie DVR. Ďalšie podrobnosti o DVR nájdete v

rozsiahlom anglickom návode. Na systémové nastavenia sa odporúča používať myš.

Poznámka: systémový jazyk je možné zvoliť z niekoľkých jazykov. Snímky obrazovky v tomto

návode sú však zobrazené len v angličtine.

260

SLOVENSKY

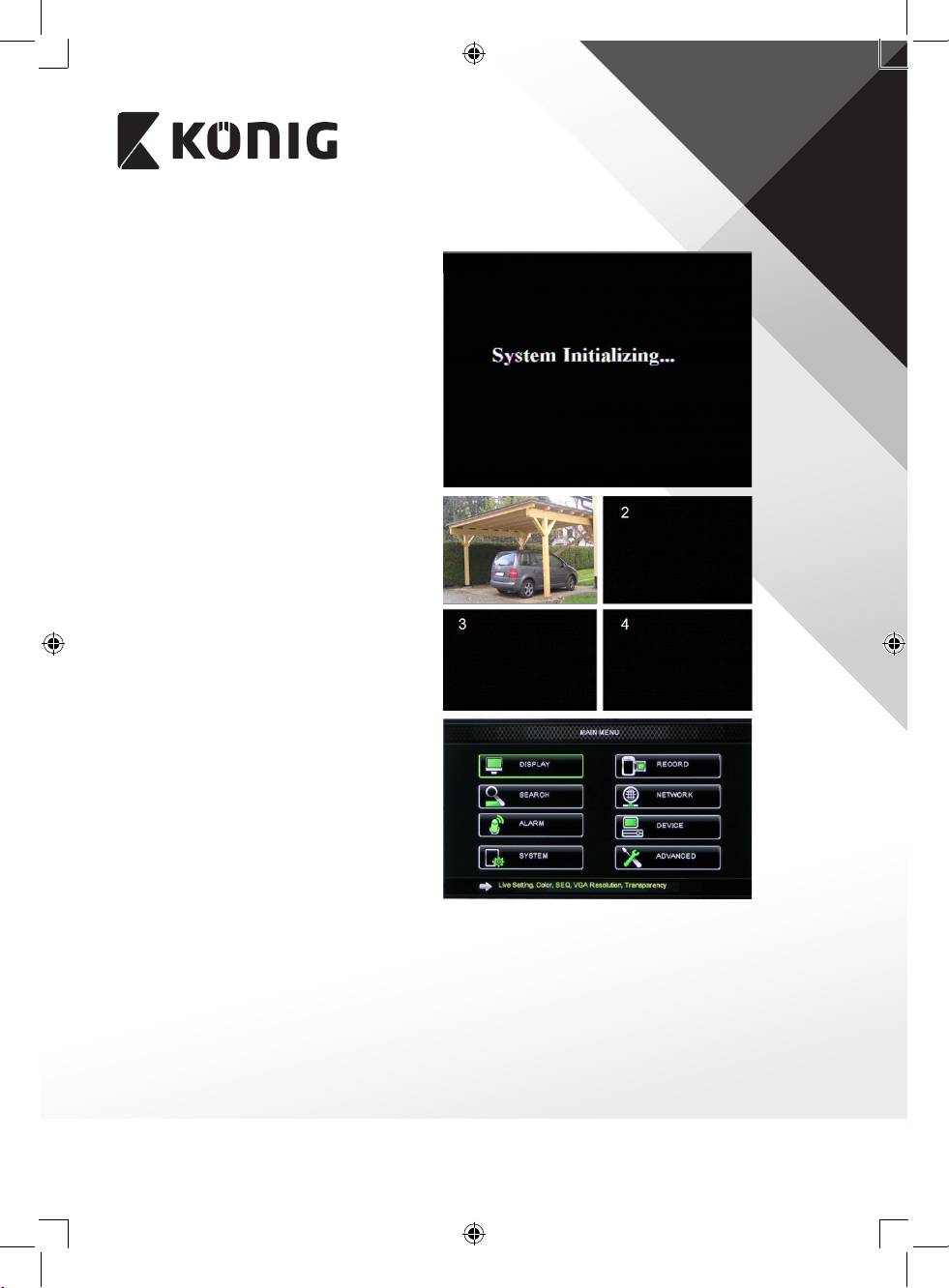

Zapnutie systému

Po pripojení prepojovacích káblov kamier a

monitora pripojte napájací kábel do DVR a

stenovej zásuvky. Zapnite systém stlačením

hlavného spínača na zadnom paneli.

Dostanete sa na obrazovku inicializácie

systému.

Po dokončení inicializácie systému DVR

automaticky zobrazí živý náhľad pripojených

kamier (1, 2, 3alebo4). To sa nazýva režim

živého náhľadu.

MAIN MENU

V režime živého náhľadu kliknite na tlačidlo

ponuky na prednom paneli alebo na

diaľkovom ovládaní a vstúpite do rozhrania

hlavnej ponuky. Alebo kliknite pravým

tlačidlom myši a zobrazí sa lišta nástrojov s

ikonou hlavnej ponuky.

V režime hlavnej ponuky môžete ovládať

nastavenia správy systému, napríklad

zobrazenie, záznam, sieť, vyhľadávanie,

zariadenie, systém a rozšírené nastavenia a

pod. Mapu rozloženia hlavnej ponuky nájdete

na nasledujúcej stránke.

261

SLOVENSKY

Hlavná ponuka – mapa rozloženia

Poznámka: pri nasledujúcich pokynoch predpokladáme, že ovládate hlavnú ponuku DVR

pomocou myši.

262

SLOVENSKY

DISPLAY

Kliknutím na položku display v hlavnej

ponuke vstúpite do sekcie zobrazenia.

Režim živého náhľadu obsahuje nastavenia/

informácie na obrazovke pre každý kanál a

nastavenie farieb pre každý kanál, pokiaľ ste v

režime živého náhľadu DVR.

Výstup obsahuje nastavenia pre výstup videa

na monitor.

Pomocou súkromnej zóny môžete nastaviť 4

zóny na jeden kanál, ktoré nebudú viditeľné z

dôvodu obmedzenia súkromia.

RECORD

Sekcia nastavenia parametrov záznamu.

Finálne nastavenia záznamu denujú celkový

čas záznamu s pevným diskom 500GB.

Pri priemerných nastaveniach môže DVR

nahrávať 14dní pri 8-hodinovom dennom

zázname.

SEARCH

Sekcia vyhľadávania obsahuje voľby na

vyhľadávanie záznamov podľa dátumu, času

alebo udalosti.

Voľba denníka umožňuje zobrazenie

informácií denníka, ktoré ste vyhľadávali.

Voľba zálohovania exportuje všetky vypísané

informácie denníka.

263

SLOVENSKY

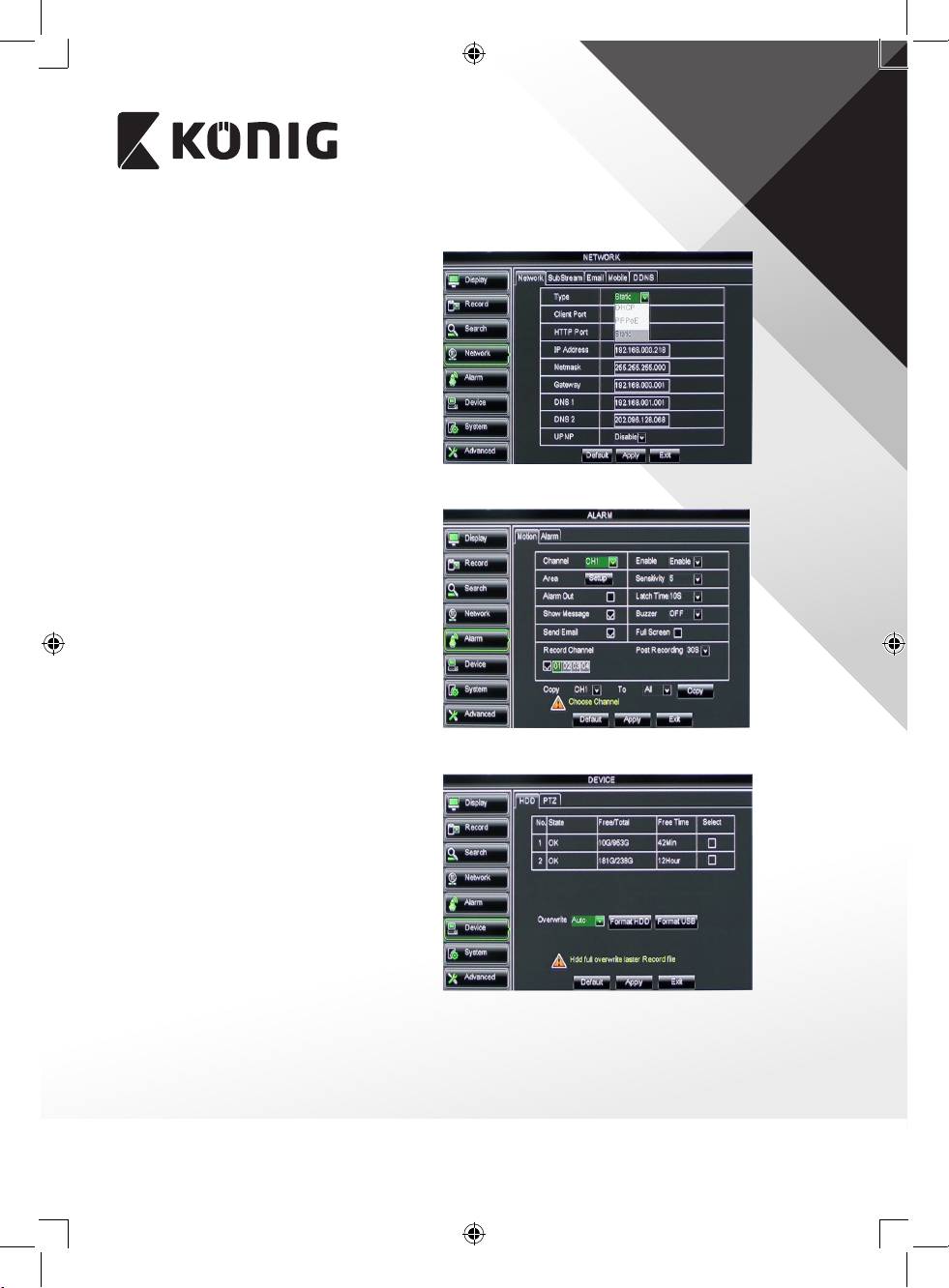

NETWORK

Obsahuje všetky sieťové nastavenia na

integráciu systému DVR do vašej siete.

Na nastavenie siete sa odporúčajú určité

skúsenosti so sieťami. Požiadajte o pomoc

vášho predajcu alebo nejakú osobu so

skúsenosťami so sieťami.

Ak chcete pripojiť DVR na Internet, v sieťovej

sekcii je potrebné vykonať určité sieťové

nastavenia.

Ďalšie podrobnosti o sieťových nastaveniach

nájdete v rozsiahlom anglickom návode.

ALARM

Obsahuje voľbu nastavenia pohybového

alarmu pre každý kanál. Po denovaní

parametrov začne DVR nahrávať, ak deteguje

nejaký pohyb.

Sekcia alarmu umožňuje pripojiť externý

detektor pohybu a nastaviť príslušné

parametre.

DEVICE

Sekcie obsahujúce informácie o

kapacite pevného disku a nastaveniach

panoramatického záberu, naklonenia a

priblíženia kamery.

264

SLOVENSKY

SYSTEM

Umožňuje všeobecné nastavenia pre systém

DVR a jeho používateľov.

ADVANCED

Sekcia pre rozšírené a doplnkové systémové

nastavenia.

Podpora mobilných zariadení

Tento DVR podporuje živé vysielanie z kamier na mobilné zariadenia,

napríklad smartfóny a tablety. Takto môžete mať nepretržitý prístup

k vášmu bezpečnostnému systému prakticky odkamkoľvek.

Aby bolo možné používať živé vysielanie, nainštalujte si na mobilné

zariadenie aplikáciu RXCamPro. Túto aplikáciu nájdete v obchodoch

Apple App Store (iOS5.0 alebo novší) a Google Play (Android2.3

alebo novší).

Poznámka: aby bolo možné využívať podporu pre mobilné zariadenia, DVR musí byť

pripojený na Internet so správnymi sieťovými nastaveniami.
