Εικόνα 7 Ρύθμιση παροχής παράκαμψης - μία ροή
Ηλεκτρολογική εγκατάσταση
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Χρησιμοποιήστε είτε υψηλή τάση (πάνω
από 30 V RMS με ΤΙΜΗ ΚΟΡΥΦΗΣ 42,2 V ή 60 V DC) είτε χαμηλή
τάση (κάτω από 30 V RMS με ΤΙΜΗ ΚΟΡΥΦΗΣ 42,2 V ή 60 V DC).
Μην χρησιμοποιήσετε συνδυασμό υψηλής και χαμηλής τάσης.
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Πριν πραγματοποιήσετε οποιεσδήποτε
ηλεκτρικές συνδέσεις, να αποσυνδέετε πάντοτε το όργανο από την
τροφοδοσία ρεύματος.
Κ Ι Ν Δ Υ Ν Ο Σ
Εικόνα 8 Ρύθμιση παροχής παράκαμψης - πολλές ροές
Κίνδυνος ηλεκτροπληξίας. Μην συνδέετε ένα όργανο που
τροφοδοτείται με συνεχές ρεύμα (DC) σε τροφοδοσία εναλλασσόμενου
ρεύματος (AC).
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Εάν αυτός ο εξοπλισμός χρησιμοποιείται σε
εξωτερικό χώρο ή δυνητικά υγρή τοποθεσία, πρέπει να
χρησιμοποιηθεί μια συσκευή διακοπής κυκλώματος λόγω σφάλματος
γείωσης (GFCI/GFI) για τη σύνδεση του εξοπλισμού στην κύρια πηγή
τροφοδοσίας του.
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Απαιτείται σύνδεση Προστατευτικής
γείωσης (PE).
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Χρησιμοποιείτε μόνο εξαρτήματα που
διαθέτουν την καθορισμένη περιβαλλοντική αντοχή περιβλήματος.
Τηρείτε τις απαιτήσεις της ενότητας Προδιαγραφές.
Ελληνικά 381
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Εικόνα 9 Θυρίδες πρόσβασης ηλεκτρικών καλωδίων
Κίνδυνος ηλεκτροπληξίας. Ο εξοπλισμός που συνδέεται εξωτερικά
πρέπει να έχει περάσει από ισχύουσα αξιολόγηση με βάση τα
πρότυπα ασφαλείας της χώρας.
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Κίνδυνοι ηλεκτροπληξίας και πυρκαγιάς. Για την εγκατάσταση αγωγού,
είναι απαραίτητη η ύπαρξη τοπικής αποσύνδεσης.
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Κίνδυνοι ηλεκτροπληξίας και πυρκαγιάς. Βεβαιωθείτε ότι έχετε
προσδιορίσει σαφώς την τοπική αποσύνδεση για την εγκατάσταση του
αγωγού.
1 Είσοδος καλωδίου ρεύματος (μόνο
3 Μονάδες επικοινωνίας και δικτύου
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
καλώδιο ρεύματος), χωρίς έλασμα
(x 8)
γείωσης. Μην το χρησιμοποιείτε για
Κίνδυνοι ηλεκτροπληξίας και πυρκαγιάς. Εάν το όργανο είναι
σωλήνα καλωδίων.
συνδεδεμένο με καλώδιο, φροντίστε να το εγκαταστήσετε έτσι, ώστε το
καλώδιο να μπορεί να αποσυνδεθεί εύκολα από την πρίζα παροχής
2 Μονάδες επικοινωνίας και δικτύου
4 Είσοδος ή έξοδος καλωδίου
ρεύματος.
(x 3)
ρεύματος (σωλήνας καλωδίων ή
καλώδιο ρεύματος), έλασμα
Ε Ι Δ Ο Π Ο Ι Η Σ Η
γείωσης, μονάδες επικοινωνίας και
δικτύου (x 8)
Βεβαιωθείτε ότι ο εξοπλισμός έχει συνδεθεί στο όργανο σύμφωνα με τις
απαιτήσεις των τοπικών, περιφερειακών και εθνικών κανονισμών.
Αφαίρεση των ταπών πρόσβασης

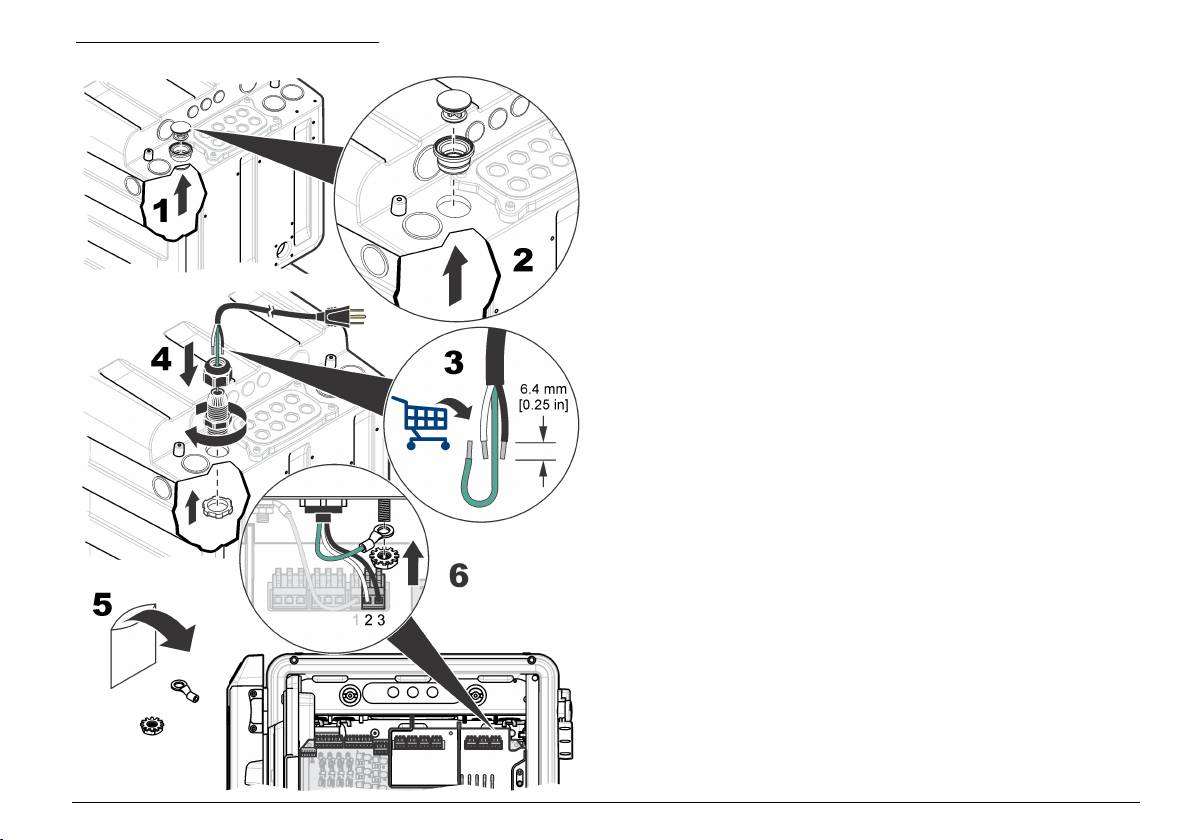

Εγκαταστήστε τα καλώδια και το σωλήνα των καλωδίων μέσω των
θυρίδων πρόσβασης ηλεκτρικών καλωδίων. Ανατρέξτε στην Εικόνα 9.
Αφαιρέστε τις λαστιχένιες τάπες στεγανοποίησης: Πιέστε τις προς τα έξω
από το εσωτερικό του περιβλήματος για να απασφαλιστούν και μετά
τραβήξτε τις από την εξωτερική πλευρά για να βγουν τελείως. Αφαιρέστε
όσα αποσπώμενα τμήματα απαιτούνται από το έλασμα πρόσβασης των
ηλεκτρικών καλωδίων, χρησιμοποιώντας σφυρί και κατσαβίδι. Για να
διατηρηθεί η τυπική κατηγορία προστασίας του περιβλήματος,
τοποθετήστε κάλυμμα σε όσες θυρίδες δεν χρησιμοποιούνται.
382 Ελληνικά
Αφαίρεση του καλύμματος πρόσβασης
Εικόνα 11 Συνδέσεις στην κύρια πλακέτα
Αφαιρέστε το κάλυμμα πρόσβασης, για να κάνετε τις συνδέσεις στα
τερματικά καλωδίων. Ανατρέξτε στην Εικόνα 10.
Εικόνα 10 Αφαίρεση καλύμματος πρόσβασης
1 Σύνδεση οθόνης
4 Ψηφιακές είσοδοι 7 Έξοδος ηλεκτρικής
διπλής απεικόνισης
τροφοδοσίας
Επισκόπηση συνδέσεων καλωδιώσεων
2 Σύνδεση έξυπνου
5 Είσοδος ηλεκτρικής
8 Λυχνία LED εξόδου
αισθητηρίου
τροφοδοσίας
ηλεκτρικής
Η Εικόνα 11 παρουσιάζει όλες τις δυνατές συνδέσεις των καλωδιώσεων.
τροφοδοσίας
Βεβαιωθείτε ότι χρησιμοποιείτε καλώδια με την καθορισμένη διατομή για
(αναμμένη = ο
τη σύνδεση (ανατρέξτε στην Προδιαγραφές στη σελίδα 372).
αναλυτής
τροφοδοτείται με
ρεύμα)
3 Έξοδοι 4–20 mA 6 Διακόπτης και λυχνία
9 Ρελέ
LED λειτουργίας
(αναμμένη = ο
αναλυτής λειτουργεί)
Ελληνικά 383
Σύνδεση με την παροχή ρεύματος
Πίνακας 3 Πληροφορίες για την καλωδίωση AC (μόνο για τα
μοντέλα με ηλεκτρική τροφοδοσία AC)
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Ακροδέκτη
Περιγραφή Χρώμα—Βόρεια
Χρώμα—Ε.Ε.
ς
Αμερική
Κίνδυνος ηλεκτροπληξίας. Χρησιμοποιήστε έναν ακροδέκτη με
δακτύλιο σύσφιξης στην κύρια προστατευτική σύνδεση γείωσης.
1 Προστατευτικός
Πράσινο Πράσινο με
ακροδέκτης γείωσης
κίτρινη ρίγα
(PE)
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Κίνδυνοι ηλεκτροπληξίας και πυρκαγιάς. Βεβαιωθείτε ότι το παρεχόμενο καλώδιο
2 Ουδέτερο (N) Λευκό Μπλε
και το βύσμα μη ασφάλισης πληρούν τις ισχύουσες απαιτήσεις του κώδικα της
χώρας.
3 Φάση (L1) Μαύρο Καφέ
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Πίνακας 4 Πληροφορίες για την καλωδίωση DC (μόνο για τα
Κίνδυνος ηλεκτροπληξίας. Βεβαιωθείτε ότι ο προστατευτικός αγωγός
μοντέλα με ηλεκτρική τροφοδοσία DC)
γείωσης έχει σύνδεση με μικρή εμπέδηση λιγότερο από 0,1 ohm. Ο
Ακροδέκτη
Περιγραφή Χρώμα—Βόρεια
Χρώμα—Ε.Ε.
συνδεδεμένος ενσύρματος αγωγός πρέπει να έχει την ίδια ονομαστική
ς
Αμερική
ισχύ με τον κύριο αγωγό της γραμμής εναλλασσόμενου ρεύματος.
1 Προστατευτικός
Πράσινο Πράσινο με
Ε Ι Δ Ο Π Ο Ι Η Σ Η
ακροδέκτης γείωσης
κίτρινη ρίγα
Το όργανο χρησιμοποιείται αποκλειστικά με μονοφασική σύνδεση.
(PE)
Εγκατάσταση καλωδίου: Ο κατασκευαστής συνιστά τη χρήση του
2 Επιστροφή 24 V DC (–) Μαύρο Μαύρο
προαιρετικού καλωδίου και του στυπιοθλίπτη στεγανοποίησης.
3 24 V DC (+) Κόκκινο Κόκκινο
Ανατρέξτε στο εγχειρίδιο συντήρησης για τη λίστα των ανταλλακτικών.
Εάν το καλώδιο παρασχεθεί από τον πελάτη, απαιτούνται τρεις αγωγοί
διατομής 18 AWG και το καλώδιο πρέπει να είναι πιο κοντό από 3 μέτρα
(10 πόδια). Χρησιμοποιήστε στεγανό στυπιοθλίπτη κατάλληλο για
ανακούφιση των μηχανικών τάσεων, ώστε να διατηρηθεί η τυπική
κατηγορία προστασίας του οργάνου από τις περιβαλλοντικές συνθήκες.
Ανατρέξτε στην Προδιαγραφές στη σελίδα 372. Για τη σύνδεση της
ηλεκτρικής τροφοδοσίας στο όργανο, ανατρέξτε στην Πίνακας 3 ή στην
Πίνακας 4 και στην Εικόνα 12.
384 Ελληνικά
Εικόνα 12 Σύνδεση παροχής ρεύματος
Σύνδεση οθόνης διπλής απεικόνισης
Στον αναλυτής μπορεί να συνδεθεί ένας εξωτερικός ελεγκτής sc.
Συνδέστε ένα καλώδιο 6789400 της Hach στον εξωτερικό ελεγκτή sc και
στην υποδοχή σύνδεσης της οθόνης διπλής απεικόνισης στον αναλυτή.
Ανατρέξτε στην Επισκόπηση συνδέσεων καλωδιώσεων στη σελίδα 383.
Σύνδεση προαιρετικών συσκευών
Τοποθετήστε τα καλώδια για τις συσκευές εξόδου ή εισόδου όπως
υποδεικνύεται στην Εικόνα 13. Βεβαιωθείτε ότι χρησιμοποιείτε καλώδια
με την καθορισμένη διατομή για τη σύνδεση. Ανατρέξτε στην ενότητα
Προδιαγραφές στη σελίδα 372. Για τη διαμόρφωση των ρυθμίσεων μιας
συσκευής, ανατρέξτε στο εγχειρίδιο λειτουργιών.
Ελληνικά 385
Εικόνα 13 Σύνδεση συσκευών
Σύνδεση στα ρελέ
Κ Ι Ν Δ Υ Ν Ο Σ
Κίνδυνος ηλεκτροπληξίας. Μη συνδυάζετε υψηλή και χαμηλή τάση.
Βεβαιωθείτε ότι οι συνδέσεις των ρελέ είναι όλες εναλλασσόμενου
ρεύματος υψηλής τάσης ή συνεχούς ρεύματος χαμηλής τάσης.
Π Ρ Ο Σ Ο Χ Η
Κίνδυνος πυρκαγιάς. Τα φορτία των ρελέ πρέπει να είναι ωμικά.
Περιορίζετε πάντοτε το ρεύμα στα ρελέ με μια εξωτερική ασφάλεια ή
ένα διακόπτη. Τηρείτε τις ονομαστικές τιμές ρελέ στην ενότητα
Προδιαγραφές.
Π Ρ Ο Σ Ο Χ Η
Κίνδυνος έκθεσης σε χημικά. Τηρείτε τις εργαστηριακές διαδικασίες
ασφάλειας και φοράτε όλα τα μέσα ατομικής προστασίας που είναι
κατάλληλα για τα χημικά που χειρίζεστε. Ανατρέξτε στα υπάρχοντα
φύλλα δεδομένων ασφάλειας υλικού (MSDS/SDS) για τα πρωτόκολλα
ασφάλειας.
Ε Ι Δ Ο Π Ο Ι Η Σ Η
Δεν συνιστάται η χρήση καλωδίου διατομής μικρότερης από 18 AWG.
Ο αναλυτής περιέχει ρελέ για συναγερμούς συγκέντρωσης δείγματος (x
2), για προειδοποίηση από το σύστημα του αναλυτή και για διακοπή
λειτουργίας του συστήματος του αναλυτή. Ανατρέξτε στην Επισκόπηση
συνδέσεων καλωδιώσεων στη σελίδα 383 για τη σύνδεση μιας συσκευής
(NO = κανονικά ανοιχτή επαφή, COM = κοινή γραμμή, NC = κανονικά
κλειστή επαφή).
Σύνδεση στις εξόδους 4–20 mA
Για τις συνδέσεις εξόδου 4–20 mA χρησιμοποιήστε θωρακισμένο
καλώδιο συνεστραμμένου ζεύγους. Συνδέστε τη θωράκιση στο άκρο του
αναλυτή όπου βρίσκεται η διάταξη εγγραφής. Μην συνδέσετε τη
θωράκιση και στα δύο άκρα του καλωδίου. Η χρήση μη θωρακισμένου
καλωδίου ενδέχεται να προκαλέσει την εκπομπή ραδιοσυχνοτήτων ή
επίπεδα ευαισθησίας υψηλότερα από τα επιτρεπόμενα.
386
Ελληνικά
Ανατρέξτε στην Επισκόπηση συνδέσεων καλωδιώσεων στη σελίδα 383
Εικόνα 14 Απομονωμένη ψηφιακή είσοδος τύπου TTL
για τη σύνδεση της συσκευής. Ανατρέξτε στην Προδιαγραφές
στη σελίδα 372 για τις προδιαγραφές καλωδίωσης και σύνθετης
αντίστασης του φορτίου.
Σημείωση: Οι έξοδοι 4-20 mA δεν μπορούν να χρησιμοποιηθούν για την παροχή
ρεύματος σε πομπό με ασύρματη σύνδεση (τροφοδοσία βρόχου).
Σύνδεση στις ψηφιακές εξόδους
Ο αναλυτής μπορεί να λαμβάνει ψηφιακό σήμα από μια εξωτερική
συσκευή, όπως ένα μετρητή ροής, ώστε να διακόπτει τις μετρήσεις όταν
διακόπτεται η ροή. Κάθε διακριτή είσοδος χρησιμοποιείται για την
ενεργοποίηση/απενεργοποίηση του αντίστοιχου καναλιού δείγματος.
Κάθε ψηφιακή είσοδος μπορεί να διαμορφωθεί ως απομονωμένη
ψηφιακή είσοδος τύπου TTL ή ως είσοδος ρελέ/ανοιχτού συλλέκτη.
Ανατρέξτε στην Εικόνα 14. Από προεπιλογή, οι βραχυκυκλωτήρες είναι
ρυθμισμένοι για χρήση ως απομονωμένη ψηφιακή είσοδος τύπου TTL.
Ανατρέξτε στην Επισκόπηση συνδέσεων καλωδιώσεων στη σελίδα 383
για τη σύνδεση της συσκευής.
1 Βραχυκυκλωτήρας (x 12) 3 Απομονωμένη ψηφιακή είσοδος
τύπου TTL
2 Υποδοχές σύνδεσης ψηφιακών
4 Είσοδος τύπου ρελέ/ανοιχτού
εισόδων
συλλέκτη
Εγκατάσταση πρόσθετων μονάδων
Μπορούν να προστεθούν προαιρετικές μονάδες για επιπλέον εξόδους,
ρελέ ή επικοινωνίες. Ανατρέξτε στα έγγραφα τεκμηρίωσης που
συνοδεύουν τη μονάδα.
Ελληνικά
387
Εγκατάσταση των φιαλών του αναλυτή
Εικόνα 15 Τοποθέτηση φιάλης αναλυτή
Π Ρ Ο Σ Ο Χ Η
Κίνδυνος έκθεσης σε χημικά. Τηρείτε τις εργαστηριακές διαδικασίες
ασφάλειας και φοράτε όλα τα μέσα ατομικής προστασίας που είναι
κατάλληλα για τα χημικά που χειρίζεστε. Ανατρέξτε στα υπάρχοντα
φύλλα δεδομένων ασφάλειας υλικού (MSDS/SDS) για τα πρωτόκολλα
ασφάλειας.
Ανατρέξτε στην Εικόνα 15 για την εγκατάσταση των φιαλών του
αναλυτής. Βεβαιωθείτε ότι το χρώμα και ο αριθμός στο πώμα είναι ίδια
με το χρώμα και τον αριθμό στη φιάλη του αναλυτής.
388 Ελληνικά
Εγκατάσταση της ράβδου ανάδευσης
Εικόνα 17 Τοποθέτηση της ράβδου ανάδευσης
Στο κιτ εγκατάστασης περιλαμβάνεται μία ράβδος ανάδευσης. Πριν από
την εγκατάσταση, αφαιρέστε το κάλυμμα της χοάνης, τη χοάνη και το
κάλυμμα του χρωματόμετρου. Ανατρέξτε στην Εικόνα 16. Τοποθετήστε
τη ράβδο ανάδευσης μέσα στην κυψελίδα δείγματος του χρωματόμετρου
όπως περιγράφεται στα βήματα που απεικονίζονται. Ανατρέξτε στην
Εικόνα 17.
Εικόνα 16 Αφαίρεση καλύμματος χρωματόμετρου και χοάνης
Προετοιμασία για χρήση
Η φυσική εγκατάσταση έχει πλέον ολοκληρωθεί. Ανατρέξτε στο
εγχειρίδιο χειρισμού για να ρυθμίσετε τον αναλυτή για την πρώτη χρήση.
Ελληνικά 389
Sisukord
Tabel 1 Üldised tehnilised andmed (järgneb)
Tehniline näitaja Üksikasjad
Tehnilised andmed leheküljel 390
Hoiundamistemperatuur –20 kuni 60 °C (–4 kuni 140 °F)
Üldteave leheküljel 391
Maksimumkõrgus 2000 m (6560 jalga)
Paigaldamine leheküljel 394
4–20 mA väljundid Neli; koormustakistus: maksimaalselt 600 Ω
Ühendused: 22 kuni 16 AWG juhe,
Tehnilised andmed
soovitatavalt 22 kuni 20 AWG varjestatud
keerdjuhe
Tehnilisi andmeid võidakse ette teatamata muuta.
Alarmirelee väljundid Neli; tüüp: toiteta SPDT-releed, igaüks 5 A,
Tabel 1 Üldised tehnilised andmed
240 V vahelduvvoolu maksimaalselt
Tehniline näitaja Üksikasjad
Ühendused: 18 kuni 16 AWG juhe,
soovitatavalt 18 AWG kiudjuhe
Mõõtmed (L x S x K) 452 x 360 x 804 mm (17,8 x 14,2 x 31,7 tolli)
Digitaalsisendid Neli; ühendused: 22 kuni 16 AWG juhe,
Korpus Kaitseklass: NEMA 4x/IP65
soovitatavalt 22 kuni 20 AWG kiudjuhe
Materjal: polükarbonaat-/ABS-korpus,
(isoleeritud alalisvoolusisend või avatud
polükarbonaadist uks, polükarbonaadist hinged
kollektori/releekontakti sulgemissisend)
ja riivid, 316 SST detailid
Kaitsmed Sisendvõimsus – vahelduvvool: T 1,6 A, 250 V
Kasutamiseks ainult sisetingimustes. Vältida
vahelduvvool; alalisvool: T 6,3 A, 250 V
otsest päikesekiirgust.
vahelduvvool
Kaal 20 kg (45 naela) ilma reaktiivide ja
Väljundvõimsus – vahelduvvool: T 5,0 A, 250 V
standardlahusteta, 36,3 kg (80 naela) koos
vahelduvvool; alalisvool: T 1,6 A, 250 V
reaktiividega
vahelduvvool
Alarmirelee väljundid: T 5,0 A, 250 V
Paigaldamine Seinale, paneelile või lauale
Liitmikud Proovivõtukanal ja rööpäravool: 6 mm
Kaitseklass I
välisdiameetriga lükatav ühendusliitmik
Saasteaste/paigaldamise
2/II
plastvoolikule
kategooria
Õhuga läbipuhumise sisselaskeava: 6 mm
välisdiameetriga lükatav ühendusliitmik
Nõuded vooluvõrgule Vahelduvvool: 100–240 V, 50/60 Hz
plastvoolikule
Mõõtevahend: 0,5 A nimivool, 2,6 A
Kemikaali ja süsteemi äravooluavad: 11 mm
maksimumvool
(7/16 tolli) sisediameetriga libistatav liitmik
Ühendused: 18 kuni 16 AWG juhe,
pehmele plastvoolikule
soovitatavalt 18 AWG kiudjuhe
Töötemperatuur 5 kuni 45 °C (41 kuni 113 °F)
Tööniiskus 5 kuni 95% mittekondenseeruv
390 eesti keel
Tabel 1 Üldised tehnilised andmed (järgneb)
Tabel 2 Mõõtmise üksikasjad (järgneb)
Tehniline näitaja Üksikasjad
Tehniline näitaja Üksikasjad
Proovide rõhk, voolukiirus ja
Rõhk: 2–87 psi eelseadistatud
Minimaalne tuvastamispiir LR-mudel: 4 µg/l, HR-mudel: 200 µg/l
temperatuur
rõhuregulaatorisse
Reaktiivide kasutamine Kasutamine: 2 l igat reaktiivi 90 päeva tagant koos
Voolukiirus: 55–300 ml/minutis
15 minutilise tsükliajaga
Temperatuur: 5 kuni 50 °C (41 kuni 122 °F)
Nõu: 2 l, PETE koos polüpropüleenkorgiga
Proovivõtukanalite arv 1, 2 või 4; programmeeritav järjestus
Standardlahuse kasutamine Kasutamine: 2 l standardlahust iga kümne
Õhuga läbipuhumine (lisavalik) 0,425 m
3
1
kalibreerimise kohta
/h (15 scfh
), seadme kvaliteetõhk
Nõu: 2 l, PETE koos polüpropüleenkorgiga
Vastavusdeklaratsioonid ETL-i sert UL-i ja CSA standarditele vastavuse
tõendamiseks, CE-tähistus
Üldteave
1
kuupjalga tunnis
Tootja ei ole mingil juhul vastutav otseste, kaudsete, erijuhtudest
Tabel 2 Mõõtmise üksikasjad
tingitud, kaasnevate või tulenevate vigastuste eest, mis on tingitud
käesoleva kasutusjuhendi vigadest või puudustest. Tootja jätab endale
Tehniline näitaja Üksikasjad
õiguse igal ajal teha käesolevas kasutusjuhendis ja tootes muudatusi,
ilma neist teatamata või kohustusi võtmata. Uuendatud väljaanded on
Valgusallikas Klassi 1M LED (valgusdiood) lainepikkusega kuni
480 nm (LR-mudel) või 880 nm (HR-mudel)
kättesaadavad tootja veebilehel.
Mõõtevahemik 4–3000 µg/l: PO
4
(LR-mudel); 200–50,000 µg/l:
Ohutusteave
PO
4
(HR-mudel)
Täpsus LR-mudel: ±4 µg/l või ±4% (suurem väärtus)
T E A D E
HR-mudel: ±500 µg/l või ±5% (suurem väärtus)
Tootja ei vastuta mis tahes kahjude eest, mida põhjustab toote vale kasutamine,
sealhulgas kuid mitte ainult otsesed, juhuslikud ja tegevuse tulemusest johtuvad
Täpsus/korratavustäpsus LR-mudel: ±1%, HR-mudel: ±500 µg/l või ±5%
kahjud, ning ütleb sellistest kahjunõuetest lahti kohaldatava seadusega lubatud
(suurem väärtus)
täielikul määral. Kasutaja vastutab ainuisikuliselt oluliste kasutusohtude
tuvastamise ja sobivate kaitsemeetodite rakendamise eest protsesside
Vastavusaeg Enamasti 10 minutit 25 °C (77 °F) juures, muutub
kaitsmiseks seadme võimaliku rikke puhul.
koos temperatuuriga
Palun lugege enne lahtipakkimist, häälestamist või kasutamist läbi kogu
Stabiliseerumisaeg Pärast esmakäivitust või iga-aastast hooldust: viis
käesolev juhend. Järgige kõiki ohutus- ja ettevaatusjuhiseid. Vastasel
mõõtetsüklit
juhul võib kasutaja saada raskeid kehavigastusi või võib seade vigasta
Pärast ooterežiimi: üks mõõtetsükkel
saada.
Pärast kalibreerimist: null mõõtetsüklit
Tagage, et seadmega tarnitud ohutusseadised ei ole vigastatud. Ärge
Kalibreerimisaeg Kalde kalibreerimine: 10 minutit
kasutage või paigaldage seadet mingil muul viisil kui käesolevas
kasutusjuhendis kirjeldatud.
Nullpunkti kalibreerimine: 10 minutit
eesti keel
391
Ohutusteabe kasutamine
See sümbol osutab elektrilöögi ohule ja/või ohule elektrilöögist surma
saada.
O H T
Näitab potentsiaalselt või otseselt ohtlikku olukorda, mis selle mittevältimisel
põhjustab surma või raskeid vigastusi.
Selle sümboliga tähistatud osad võivad olla kuumad ja nende
puudutamisel tuleb olla ettevaatlik.
H O I A T U S
Näitab potentsiaalselt või otseselt ohtlikku olukorda, mis selle mittevältimisel võib
põhjustada surma või raskeid vigastusi.
See sümbol viitab tuleohu olemasolule.
E T T E V A A T U S T
Näitab potentsiaalselt või otseselt ohtlikku olukorda, mis selle mittevältimisel võib
põhjustada surma või raskeid vigastusi.
See sümbol viitab tugevalt söövitavate või muude ohtlike ainete
olemasolule ja kemikaalidest tulenevatele ohtudele. Ainult need
T E A D E
töötajad, kes on kemikaalidega töötamise osas väljaõppe saanud,
tohivad kemikaale käsitleda ning selle seadmega seotud kemikaale
Tähistab olukorda, mis selle mittevältimisel võib seadet kahjustada. Eriti tähtis
väljastavaid süsteeme hooldada.
teave.
Märkus. Taaskäitluseks tagastamisel palun võtke ühendust seadme tootjaga või
edasimüüjaga, et saada juhiseid kasutusest kõrvaldatud seadme, tootja poolt
Hoiatussildid
tarnitud lisatarvikute ja teiste lisavahendite nõuetekohaseks utiliseerimiseks.
Selle sümboliga märgistatud elektriseadmeid ei tohi alates 12.
Lugege läbi kõik seadmele kinnitatud sildid ja märgised. Juhiste eiramise
augustist 2005. a. Euroopa riikides käidelda tavakäitlusviisidega.
korral võite saada kehavigastusi või võib seade kahjustada saada.
Vastavalt Euroopa Liidu ja liikmesriikide seadustega (EÜ direktiiv
Seadmel asuvatele sümbolitele on kasutusjuhendis lisajuhised, mis
2002/96/EÜ) peab Euroopa kasutaja saama tasuta tagastada vana
viitavad ohutus- või ettevaatusmeetmetele.
või kasutatud seadme tootjale utiliseerimiseks.
See on ohutushäire sümbol. Võimalike kehavigastuste vältimiseks
järgige kõiki ohutusjuhiseid, mis on selle sümboliga tähistatud. Kui
Sertifikaadid
see asub mõõteriista peal, siis juhinduge kasutusjuhendist või
ohutuseeskirjadest.
Kanada raadiohäireid põhjustavate seadmete määrus, IECS-003,
klass A:
See sümbol näitab, et vajalikud on kaitseprillid.
Tootja valduses on kinnitavad katseandmed.
See A-klassi digitaalseade vastab kõigile Kanada häireid põhjustavate
seadmete määruse nõuetele.
Cet appareil numérique de classe A répond à toutes les exigences de la
See sümbol viitab kemikaalidest tulenevatele ohtudele ja annab
réglementation canadienne sur les équipements provoquant des
teada, et ainult need töötajad, kes on kemikaalidega töötamise osas
interférences.
väljaõppe saanud, tohivad kemikaale käsitleda ning selle seadmega
seotud kemikaale väljastavaid süsteeme hooldada.
FCC 15. osa, klassi "A" piirangud
Tootja valduses on kinnitavad katseandmed. See seade vastab FCC
eeskirjade 15. osale. Kasutamisele kehtivad järgmised tingimused:
392
eesti keel
1. Seade ei tohi põhjustada kahjulikke häireid.
Analüsaator mõõdab kõrge või madala vahemiku
2. Seade peab vastu võtma mistahes häired, sealhulgas häired, mis
fosfaadikontsentratsiooni jõujaama või tööstuslikus vees. Kõrge
võivad põhjustada seadme töös tõrkeid.
vahemiku fosfaadi mõõtmisel kasutatakse molübdovanadaadi meetodit.
Madala vahemiku mõõtmisel uuritakse ortofosfaadi taset ja kasutatakse
Selle seadme muutused või täiendused, mis ei ole nõuetele vastavuse
askorbiinhappe meetodit. Mõlemad meetodid on kohandatud
eest vastutava osapoole poolt heaks kiidetud, võivad tühistada kasutaja
*
standardmeetoditest.
õiguse seadet kasutada. Seda seadet on testitud ning on leitud selle
analüsaator ülevaadet vt Joonis 1. Paremaks juurdepääsuks võib luugid
vastavus A-klassi digitaalseadmete piirangutele vastavalt FCC
eemaldada. Vt Joonis 2.
eeskirjade 15. osale. Need piirangud on loodud, et tagada mõistlik kaitse
kahjulike häirete eest, kui seda seadet kasutatakse ärikeskkonnas. See
seade toodab, kasutab ja võib kiirata raadiosageduslikku energiat ning
kui seda ei paigaldata ja ei kasutata vastavalt kasutusjuhendile, võib see
põhjustada raadioside häireid. Selle seadme kasutamine
elamupiirkonnas põhjustab tõenäoliselt kahjulikke häireid. Sellisel juhul
on kasutaja kohustatud häired omal kulul parandama. Häiretega seotud
probleemide lahendamiseks võib kasutada järgmisi võtteid:
1. Lahutage seade toiteallikast, et kontrollida, kas seade on häirete
põhjustajaks.
2. Kui seade on ühendatud samasse seinakontakti mõne muu häiritud
seadmega, ühendage seade teise seinakontakti.
3. Liigutage seade teistest häiritud seadmetest eemale.
4. Paigutage häiritud seadme vastuvõtuantenn teise asendisse.
5. Proovige eelmiste võtete kombinatsioone.
Toote ülevaade
O H T
Keemiline ja bioloogiline oht. Kui seda seadet kasutatakse
puhastusprotsessi ja/või keemilise puhastuse süsteemide jälgimiseks,
mille kohta kehtivad regulatiivsed piirangud ning rahva tervise ja
ohutuse ning toidu ja joogi tootmise või töötlemisega seotud
jälgimisnõuded, on seadme kasutaja vastutus tunda kohaldatavaid
õigusakte ja neid järgida ning kasutada piisavaid ja sobivaid
meetodeid, et tagada vastavus kohaldatavatele õigusaktidele seadme
rikke korral.
*
Standard Methods for the Examination of Water and Wastewater, 21st Edition, 2005, Centennial Edition, APHA, AWWA, WEF. Madal vahemik:
4-153, 4500-P E. Askorbiinhappe meetod. Kõrge vahemik: 4-151, 4500-P C. Vanadomolübdaat fosforhappe kolorimeetriline meetod.
eesti keel 393
Joonis 1 Toote kirjeldus
Joonis 2 Luugi eemaldamine
Paigaldamine
H O I A T U S
1 Ülemine ja alumine
5 Ekraan ja klahvistik 9 Analüüsipaneel
luuk
Erinevad ohud. Selles dokumendi osas kirjeldatud toiminguid tohivad
2 Lehtri kate 6 SD-kaardi pesa 10 Reaktiivianumate
teha vaid pädevad töötajad.
alal
3 Käsiproovi lehter 7 Toitelüliti 11 Kolorimeetri kate
Mehaaniline paigaldamine
4 Oleku märgutuli 8 Toite märgutuli (põleb
12 Käsiproovi kraan
= analüsaator töötab)
O H T
Kehavigastuse ja surma oht. Veenduge, et seinatoend talub
neljakordset seadme massi.
394 eesti keel
H O I A T U S
Joonis 3 Ühe või kahe proovide kanali ühenduspesad
Kehavigastuse oht. Seadmed ja osad on rasked. Kasutage
paigaldusel ja teisaldamisel abi.
H O I A T U S
Kehavigastuse oht. Seade on raske. Veenduge, et seade on ohutuks
tööks kindlalt seina, laua või põranda külge kinnitatud.
Paigaldage analüsaator hoones ohutusse kohta. Vt kinnitusdetailidega
koos tarnitud dokumentatsiooni.
Voolikusüsteem
O H T
Tuleoht. Käesolev toode pole mõeldud kasutamiseks kergestisüttivate
vedelikega.
1 Äravooluventilatsioon
4 Läbipuhumise
7 Kadude ja lekete
(hoida avatuna)
sisselaskeava
äravool
(valikuline)
T E A D E
2 Ei ole kasutusel 5 1. proovi rööpäravool 8 1. proovi
Ärge paigaldage reaktiive enne voolikusüsteemi ühendamise lõpuleviimist.
sisselaskeava
Veenduge, et voolikud on õige suurusega.
3 Ainult kahe kanaliga
6 Kemikaalide äravool 9 Ainult kahe kanaliga
analüsaatorid: 2.
analüsaatorid: 2.
Vedelikusüsteemi ühendused
proovi rööpäravool
proovi sisselaskeava
Vedelikusüsteemi ühendamiseks kasutage vastavaid ühenduspunkte. Vt
Joonis 3 või Joonis 4. Korpuse kaitseklassi säilimiseks paigaldage korgid
nendesse vedelikusüsteemi pesadesse, mida ei kasutata.
Välise läbipuhkesüsteemi kasutamisel vt selle komplektis olevat juhendit
ventilaatorifiltri eemaldamiseks ning paigaldage kork. Läbipuhumise
sisselülitamiseks vajalikud juhised leiate kasutusjuhendist.
Läbipuhumiskomplekti osanumbri leiate hooldus- ja remondijuhendist.
eesti keel 395
Joonis 4 Nelja kanaliga analüsaatori ühenduspesad
T E A D E
Ärge ühendage äravooluliine muude liinidega, sest selle tagajärjeks võib olla
vasturõhk ja analüsaator kahjustamine. Veenduge, et äravooluliinid on õhule
avatud.
T E A D E
Vasturõhu ja analüsaator kahjustamise vältimiseks veenduge, et analüsaator
asub hoones kasutatavast äravoolust kõrgemal ning äravooluliin on suunaga
allapoole.
T E A D E
Rõhuregulaator on seadistatud konkreetsele rõhule, mida ei saa muuta.
Analüsaatori proovide ja äravoolu paigaldamiseks kasutage
müügikomplektis olevat voolikut (6 m), mudafiltrit ja rõhuregulaatorit. Vt
1 Ei ole kasutusel 5 2. proovi rööpäravool 9 1. proovi
Joonis 5. Seadmega ühendatav proovide voolik peab olema 6 mm
sisselaskeava
läbimõõduga. 1/4-tollist voolikut võib kasutada proovide liinis kuni
klapi/mudafiltrini, kuid mitte analüsaatori vedelikusüsteemi
2 4. proovi rööpäravool 6 1. proovi rööpäravool 10 2. proovi
juurdepääsupesas.
sisselaskeava
3 3. proovi rööpäravool 7 Kemikaalide äravool 11 3. proovi
sisselaskeava
4 Läbipuhumise
8 Kadude ja lekete
12 4. proovi
sisselaskeava
äravool
sisselaskeava
(valikuline)
Proovi- ja äravooluliinide ühendamine
E T T E V A A T U S T
Plahvatusoht. Kasutage ainult tootja antud regulaatorit.
E T T E V A A T U S T
Kemikaalidega kokkupuute oht. Järgige kemikaalide ja jäätmete
kõrvaldamisel kohalikke, piirkondlikke ja riiklikke õigusakte.
396 eesti keel
Joonis 5 Proovide ja äravooluliinid
• Koguge proove sellistest kohtadest, mis asuvad kemikaalide
lisamispunktidest piisavalt kaugel.
• Veenduge, et proovid on korralikult segunenud.
• Veenduge, et kõik keemilised reaktsioonid on lõppenud.
Proovivõtukanali ühendamine
Õhumullide või põhjasettega seotud häirete vältimiseks paigaldage iga
proovivõtukanal suurema toru keskkohta. Joonis 6 kujutab õiget ja väära
paigaldusmeetodit.
Põhjasetete kogunemise vältimiseks peavad proovivõtukanalid olema
võimalikult lühikesed. Sete võib proovivõtukanalis analüüti mõnel määral
absorbeerida ja põhjustada madalaid näite. Hiljem võib sete analüüdi
eraldada ja põhjustada kõrgeid näite. Kui analüüdi kontsentratsioon
proovivõtukanalist suureneb või väheneb, põhjustavad kogunenud
setted lisaks viivituse näidus.
Joonis 6 Proovivõtumeetodid
1 Proovi sisselase
4 Mittereguleeritav
7 Süsteemi äravool
(üksik vool)
rõhuregulaator
(analüsaatori kaitseks
seadistatud rõhule
4 PSI)
2 Sulgeklapp 5 Proovide rööpäravool
3 Mudafilter 6 Kemikaalide äravool
1 Õhk 2 Proovi vool
Proovivõtukanaliga seotud juhised
Mõõtevahendi parima jõudluse saavutamiseks valige hea
proovivõtupunkt. Proov peab kajastama kogu süsteemi tööd.
Eksitavate näitude vältimiseks pidage meeles järgmist.
eesti keel 397
Proovivõtukanali voolukiiruse seadistamine
Joonis 8 Proovivõtukanali voolukiiruse reguleerimine – mitu
kanalit
T E A D E
Mitme voolukanaliga seadme kasutamisel ärge keerake kruvi lahti rohkem kui
neli ringi.
Proovivõtukanali voolukiirust saab reguleerida siis, kui analüsaator on
välja lülitatud. Reguleerige proovivõtukanali voolukiirust klapiga, vt
Joonis 7 või Joonis 8. Proovide voolukiiruse vahemikku vt jaotisest
Tehnilised andmed leheküljel 390. Proovivõtukanali voolukiiruse
mõõtmiseks kasutage välist mõõtevahendit. Kui proovivõtupunkt asub
analüsaator kaugel, siis tööstusliku vee muudatustele kiiremaks
reageerimiseks suurendage proovivõtukanali voolukiirust.
Joonis 7 Proovivõtukanali voolukiiruse reguleerimine – üks kanal
Elektriline ühendamine
O H T
Elektrilöögioht. Kasutage kõrge- (üle 30 V efektiivpinge ja 42,2 V
impulsspinge või 60 V alalispinge) või madalpinget (alla 30 V
efektiivpinge ja 42,2 V impulsspinge või 60 V alalispinge). Ärge
kasutage koos kõrge- ja madalpinget.
O H T
Elektrilöögi oht. Elektriühendusi tehes eemaldage seade alati
vooluvõrgust.
398 eesti keel
O H T
H O I A T U S
Elektrilöögi oht. Ärge ühendage vahelduvvoolu otse alalisvoolu
Elektrilöögi- ja süttimisoht. Toitejuhtmega mõõtevahendi kasutamisel
kasutavasse seadmesse.
peab toitejuhe olema vooluvõrgust lihtsasti eemaldatav.
O H T
T E A D E
Elektrilöögi oht. Kui seadet kasutatakse välitingimustes või kohas, kus
Veenduge, et kõik seadmed on ühendatud mõõtevahendiga vastavalt kohalikele,
võib olla märg, tuleb seadme toiteallikaga ühendamisel kasutada
regionaalsete ja riiklikele nõuetele.
maandusahela rikke kaitselülitit (GFCI/GFI).
Juurdepääsukorkide eemaldamine
O H T
Juhtige isoleerkanalis olevad juhtmed läbi juurdepääsuava. Vt Joonis 9.
Kummitihendiga korkide vabastamiseks lükake korke korpuse seest
väljapoole, seejärel eemaldage need väljastpoolt tõmmates. Eemaldage
Elektrilöögi oht. Vajalik on kaitsemaandusühendus (PE).
vastavate elektriühenduste katted haamri ja kruvikeerajaga. Korpuse
kaitseklassi säilimiseks peavad kõik kasutamata pesad olema kaetud.
O H T
Joonis 9 Elektriühendused
Elektrilöögi oht. Kasutage vaid neid liitmikke, millel on ettenähtud
kaitseaste. Järgige tehniliste andmete jaotises toodud nõudeid.
H O I A T U S
Elektrilöögioht. Mõõtesüsteemis välisseadmed peavad olema läbinud
riikliku ohutusstandardi hindamise.
H O I A T U S
Elektrilöögi ja süttimise oht. Juhtmestikus peab olema koht, kus seade
vooluvõrgust eemaldada.
H O I A T U S
1 Toide sisse (ainult toitejuhe), ilma
3 Andmevahetuse ja võrgumoodulid
maanduseta Ärge kasutage
(8 tk)
Elektrilöögi ja süttimise oht. Leidke juhtmestikus üles koht, kus seade
juhtmekanaliga.
vooluvõrgust eemaldada.
2 Andmevahetuse ja võrgumoodulid
4 Toide sisse või välja (juhtmekanal
(3 tk)
või toitejuhe), maandus,
andmevahetuse ja võrgumoodulid
(8 tk)
eesti keel 399
Juurdepääsukatte eemaldamine
Joonis 11 Peamise trükkplaadi ühendused
Juhtmeklemmide ühendamiseks eemaldage juurdepääsukate. Vt
Joonis 10.
Joonis 10 Juurdepääsukatte eemaldamine
1 Kaksikmonitori
4 Digitaalsisendid 7 Toide välja
ühendus
Juhtmeühenduste ülevaade
2 Mõõtepea ühendus 5 Toide sisse 8 Toite märgutuli (põleb
= toide on
Joonis 11 näitab kõiki võimalikke juhtmeühendusi. Kasutage õige
analüsaatoriga
läbimõõduga juhet (vt Tehnilised andmed leheküljel 390).
ühendatud)
3 4–20 mA väljundid 6 Toitelüliti ja märgutuli
9 Releed
(põleb = analüsaator
töötab)
400 eesti keel
