Tablo 1 Genel özellikler (devamı)

Teknik Özellik Ayrıntılar

Teknik Özellikler sayfa 304

Maksimum yükseklik 2000 m (6560 fit)

Genel Bilgiler sayfa 305

4-20 mA çıkışlar Dört adet; yük empedansı: maksimum 600 Ω

Kurulum sayfa 308

Bağlantı: 22 ila 16 AWG kablo, 22 ila 20 AWG

önerilir, bükümlü çift blendajlı kablo

Teknik Özellikler

Alarm röle çıkışları Dört adet; tip: güç verilmeyen SPDT röleleri, her biri

5 A dirençli, maksimum 240 VAC

Teknik özellikler, önceden bildirilmeksizin değiştirilebilir.

Bağlantı: 18 ila 16 AWG kablo, 18 AWG bükümlü

Tablo 1 Genel özellikler

kablo önerilir

Teknik Özellik Ayrıntılar

Dijital girişler Dört adet; bağlantı: 22 ila 16 AWG kablo, 22 ila

20 AWG bükümlü kablo (ayrı DC voltaj girişi veya

Boyutlar (G x D x Y) 452 x 360 x 804 mm (17,8 x 14,2 x 31,7 inç)

açık kolektör/röle teması muhafaza girişi) önerilir

Muhafaza Derece: NEMA 4x/IP65

Sigortalar Giriş gücü—AC: T 1,6 A, 250 VAC; DC: T 6,3 A,

Malzeme: PC/ABS kasa, PC kapak, PC menteşeler

250 VAC

ve mandallar, 316 SST donanım

Çıkış gücü—AC: T 5,0 A, 250 VAC; DC: T 1,6 A,

Yalnızca iç mekanda kullanım içindir. Doğrudan gün

250 VAC

ışığından uzak tutun.

Alarm röle çıkışları: T 5,0 A, 250 V

Ağırlık Reaktifler ve standartlar olmadan 20 kg (45 lb),

Bağlantı parçaları Numune hattı ve numune baypas tahliyesi: plastik

reaktiflerle birlikte 36,3 kg (80 lb)

hortumlar için iterek takılan 6 mm dış çaplı bağlantı

parçası

Montaj Duvar, panel veya masa

Hava purjörü hava girişi: plastik hortumlar için iterek

Koruma sınıfı I

takılan 6 mm dış çaplı bağlantı parçası

Kirlilik derecesi/tesisat

2/II

Kimyasal ve tahliye kapları: yumuşak plastik

kategorisi

hortumlar için kayarak takılan 11 mm (7/16 inç) iç

çaplı bağlantı parçası

Güç gereksinimleri AC: 100-240 VAC, 50/60 Hz

Numune basıncı, akış

Basınç: ön ayarlı basınç regülatörüne 2-87 psi

Cihaz: 0,5 A nominal, 2,6 A maksimum

hızı ve sıcaklık

Akış hızı: 55-300 mL/dakika

Bağlantı: 18 ila 16 AWG kablo, 18 AWG bükümlü

kablo önerilir

Sıcaklık: 5 ila 50°C (41 ila 122°F)

Çalışma sıcaklığı 5 ila 45°C (41 ila 113°F)

Numune akışı sayısı 1, 2 veya 4; programlanabilir sıra

Çalışma nem oranı %5 ila %95 yoğuşmasız

Hava purjörü (isteğe

0,425 m

3

/saat (15 scfh

1

), kaliteli cihaz havası

bağlı)

Depolama sıcaklığı –20 ila 60°C (–4 ila 140°F)

Sertifikalar UL ve CSA standartları onaylı ETL, CE işaretli

304 Türkçe

1

standart fit küp/saat

gelen hasarlardan sorumlu olmayacaktır. Üretici, bu kılavuzda ve

açıkladığı ürünlerde, önceden haber vermeden ya da herhangi bir

Tablo 2 Ölçüm teknik özellikleri

zorunluluğa sahip olmadan değişiklik yapma hakkını saklı tutmaktadır.

Güncellenmiş basımlara, üreticinin web sitesinden ulaşılabilir.

Teknik Özellik Ayrıntılar

Işık kaynağı 1M Sınıfı LED (ışık yayan diyot), 480 nm (LR modeli)

Güvenlik bilgileri

veya 880 nm (HR modeli) pik dalga boyu

B İ L G İ

Ölçüm aralığı 4-3000 µg/L, PO

(LR modeli); 200-50,000 µg/L, PO

4

4

(HR modeli)

Üretici, doğrudan, arızi ve sonuç olarak ortaya çıkan zararlar dahil olacak ancak

bunlarla sınırlı olmayacak şekilde bu ürünün hatalı uygulanması veya

Doğruluk LR modeli: ±4 µg/L veya %±4 (hangi değer daha

kullanılmasından kaynaklanan hiçbir zarardan sorumlu değildir ve yürürlükteki

büyükse)

yasaların izin verdiği ölçüde bu tür zararları reddeder. Kritik uygulama risklerini

tanımlamak ve olası bir cihaz arızasında prosesleri koruyabilmek için uygun

HR modeli: ±500 µg/l veya %±5 (hangi değer daha

mekanizmaların bulunmasını sağlamak yalnızca kullanıcının sorumluluğundadır.

büyükse)

Bu cihazı paketinden çıkarmadan, kurmadan veya çalıştırmadan önce

Kesinlik/Tekrar

LR modeli: %±1, HR modeli: ±500 µg/L veya %

Edilebilirlik

±5 (hangi değer daha büyükse)

lütfen bu kılavuzun tümünü okuyun. Tehlikeler ve uyarılarla ilgili tüm

ifadeleri dikkate alın. Aksi halde, kullanıcının ciddi şekilde yaralanması

Tepki süresi 25°C'de (77°F) genellikle 10 dakika, sıcaklığa göre

ya da ekipmanın hasar görmesi söz konusu olabilir.

değişir

Bu cihazın korumasının bozulmadığından emin olun. Cihazı bu

Stabilizasyon süresi İlk çalıştırmadan veya yıllık bakımdan sonra: 5 ölçüm

kılavuzda belirtilenden başka bir şekilde kullanmayın veya kurmayın.

döngüsü

Beklemeden sonra: 1 ölçüm döngüsü

Tehlikeyle ilgili bilgilerin kullanılması

Kalibrasyondan sonra: 0 ölçüm döngüsü

T E H L İ K E

Kalibrasyon süresi Eğim kalibrasyonu: 10 dakika

Olması muhtemel veya yakın bir zamanda olmasından korkulan, engellenmediği

Sıfır kalibrasyonu: 10 dakika

takdirde ölüm veya ciddi yaralanmaya neden olacak tehlikeli bir durumu belirtir.

En düşük algılama limiti LR modeli: 4 µg/L, HR modeli: 200 µg/L

U Y A R I

Reaktif kullanımı Kullanım: 15 dakikalık döngü süresi ile her 90 günde

Önlenmemesi durumunda ciddi yaralanmalar veya ölümle sonuçlanabilecek

bir her reaktiften 2 L

potansiyel veya yakın bir zamanda meydana gelmesi beklenen tehlikeli

Konteyner: 2 L, polipropilen kapaklı PETE

durumların mevcut olduğunu gösterir.

Standart kullanımı Kullanım: Her 10 kalibrasyonda bir 2 L standart

D İ K K A T

Konteyner: 2 L, polipropilen kapaklı PETE

Daha küçük veya orta derecede yaralanmalarla sonuçlanabilecek potansiyel bir

tehlikeli durumu gösterir.

Genel Bilgiler

B İ L G İ

Hiçbir durumda üretici, bu kılavuzdaki herhangi bir hata ya da eksiklikten

Engellenmediği takdirde cihazda hasara neden olabilecek bir durumu belirtir.

kaynaklanan doğrudan, dolaylı, özel, tesadüfi ya da sonuçta meydana

Özel olarak vurgulanması gereken bilgiler.

Türkçe 305

Önlem etiketleri

Bu sembol güçlü aşındırıcı veya diğer tehlikeli maddelerin varlığını ve

kimyasal maddelerden zarar görme tehlikesi olduğunu gösterir.

Cihazın üzerindeki tüm etiketleri okuyun. Talimatlara uyulmadığı takdirde

Sadece kimyasal maddeler konusunda yetkin ve eğitim görmüş kişiler

yaralanma ya da cihazda hasar meydana gelebilir. Cihazın üzerinde

bu maddelerle ilgili işlem yapabilir veya ekipmanla ilgili kimyasal

bulunan semboller, kılavuzda tehlike veya dikkat ifadesiyle yer alır.

dağıtım sistemlerinde bakım işlemleri gerçekleştirebilir.

Not: Geri dönüşüm için iade etmeden önce lütfen kullanım süresi dolmuş

Bu, güvenlik uyarı sembolüdür. Olası yaralanmaları önlemek için bu

cihazın, üretici tarafından verilen elektrikli aksesuarların ve tüm yardımcı

sembolü izleyen tüm güvenlik mesajlarına uyun. Cihaz üzerinde

bileşenlerin uygun şekilde bertaraf edilebilmesi için nasıl iade edilmesi gerektiği

mevcutsa çalıştırma veya güvenlik bilgileri için kullanım kılavuzuna

konusunda gerekli talimatları almak üzere üretici veya tedarikçi ile irtibata geçin.

başvurun.

Bu sembolü taşıyan elektrikli cihazlar, 12 Ağustos 2005 tarihinden

Bu sembol koruyucu gözlük takılması gerektiğini belirtir.

sonra Avrupa evsel atık toplama sistemlerine atılamaz. Avrupa'daki

yerel ve ulusal yönetmeliklere (2002/96/EC sayılı AB Direktifi) göre

Avrupa’daki elektrikli cihaz kullanıcıları, eski veya kullanım süresi

dolmuş cihazları bertaraf edilmesi için herhangi bir ücret ödemeden

üreticiye göndermelidir.

Bu sembol kimyasal maddelerden zarar görme tehlikesi olduğunu

gösterir ve yalnızca uzman ve kimyasal maddelerle çalışmak üzere

Belgelendirme

eğitilmiş kimselerin kimyasal maddelerle çalışması ya da ekipmanın

kimyasal salım sistemi üzerinde bakım çalışması yapması gerektiğini

Kanada Radyo Girişimine Neden Olan Cihaz Yönetmeliği, IECS-003,

belirtir.

A Sınıfı:

Bu sembol elektrik çarpması ve/veya elektrik çarpması sonucu ölüm

Destekleyen test kayıtları, üreticide bulunmaktadır.

riskinin bulunduğunu gösterir.

Bu A Sınıfı dijital cihaz, Kanada Girişime Neden Olan Cihaz

Yönetmeliğinin tüm şartlarını karşılamaktadır.

Cet appareil numérique de classe A répond à toutes les exigences de la

Bu sembol işaretli parçanın sıcak olabileceğini ve parçaya

réglementation canadienne sur les équipements provoquant des

dokunurken dikkatli olunması gerektiğini işaret eder.

interférences.

FCC PART 15, "A" Sınıfı Limitleri

Bu sembol yangın riski bulunduğunu gösterir.

Destekleyen test kayıtları, üreticide bulunmaktadır. Bu cihaz, FCC

Kurallarının Bölüm 15'ine uygundur. Çalıştırma için aşağıdaki koşullar

için geçerlidir:

1. Cihaz, zararlı girişime neden olmaz.

2. Bu cihaz, istenmeyen işleyişe yol açabilecek parazit de dahil olmak

üzere, alınan her türlü paraziti kabul edecektir.

Bu cihaz üzerinde, uyumluluktan sorumlu tarafın açıkça onaylamadığı

her türlü değişiklik, kullanıcının cihazı çalıştırma yetkisini geçersiz

kılacaktır. Bu cihaz, test edilmiş ve FCC kuralları, Bölüm 15 uyarınca A

Sınıfı bir dijital cihaz limitlerini karşıladığı tespit edilmiştir. Bu limitler,

ekipmanın bir işyeri ortamında çalıştırılması durumunda zararlı

306

Türkçe

parazitlere karşı uygun koruma sağlayacak şekilde tasarlanmıştır. Bu

Şekil 1 Ürüne genel bakış

cihaz, telsiz frekansı enerjisi üretir, kullanır ve yayabilir ve kullanım

kılavuzuna uygun olarak kurulmazsa ve kullanılmazsa telsiz iletişimlerine

zararlı parazitlere neden olabilir. Bu cihazın bir konut alanında

kullanılması zararlı parazitlere neden olabilir. Böyle bir durumda

kullanıcının masrafları kendisine ait olmak üzere bu parazitleri

düzeltmesi gerekecektir. Parazit sorunlarını azaltmak için aşağıdaki

teknikler kullanılabilir:

1. Parazitin kaynağı olup olmadığını öğrenmek için bu ekipmanın güç

kaynağı bağlantısını kesin.

2. Eğer cihaz, parazit sorunu yaşayan cihazla aynı prize bağlıysa,

cihazı farklı bir prize takın.

3. Cihazı parazit alan cihazdan uzaklaştırın.

4. Cihazın parazite neden olduğu cihazın alıcı antenini başka bir yere

taşıyın.

5. Yukarıda sıralanan önlemleri birlikte uygulamayı deneyin.

Ürüne genel bakış

T E H L İ K E

Kimyasal veya biyolojik tehlikeler. Bu cihaz, kamu sağlığı, kamu

güvenliği, yiyecek ve içecek üretimi veya işlemesi ile ilgili yasal

sınırlamaların ve takip gereksinimlerinin söz konusu olduğu bir arıtma

işlemi ve/veya kimyasal besleme sistemini izlemek için kullanılıyorsa,

yürürlükteki tüm yönetmelikler hakkında bilgi sahibi olmak ve bunlara

1 Üst ve alt kapaklar 5 Ekran ve tuş takımı 9 Analitik paneli

uymak ve cihazın arızalanması durumunda yürürlükteki yönetmeliklere

uyum için ilgili alanda yeterli ve uygun mekanizmaların bulunmasını

2 Huni kapağı 6 SD kart yuvası 10 Reaktif şişesi tepsisi

sağlamak bu cihazın kullanıcısının sorumluluğundadır.

3 Rasgele numune giriş

7 Güç düğmesi 11 Kolorimetre kapağı

Analiz cihazı, santral suları ve endüstriyel sularda bulunan yüksek veya

hunisi

düşük aralıklı fosfat konsantrasyonunu ölçer. Yüksek aralıklı fosfat

4 Durum gösterge ışığı 8 Güç LED'i

12 Rasgele numune

ölçümü molibdovanadat yöntemini kullanır. Düşük aralıklı fosfat,

(açık=analiz cihazı

valfi

ortofosfatın düşük seviyelerini ölçer ve askorbik asit yöntemini kullanır.

açık)

*

Her iki yöntem de Standart Yöntemlerden uyarlanmıştır.

analiz cihazı genel bakış için bkz. Şekil 1. Daha rahat erişim sağlamak

için kapaklar kolayca çıkarılabilir. Bkz. Şekil 2.

*

Standard Methods for the Examination of Water and Wastewater, 21. Basım, 2005, Centennial Edition, APHA, AWWA, WEF. Düşük Aralık: 4-153,

4500-P E. Askorbik Asit Yöntemi. Yüksek Aralık: 4-151, 4500-P C. Vanadomolibdofosforik Asit Kolorimetrik Yöntemi.

Türkçe 307

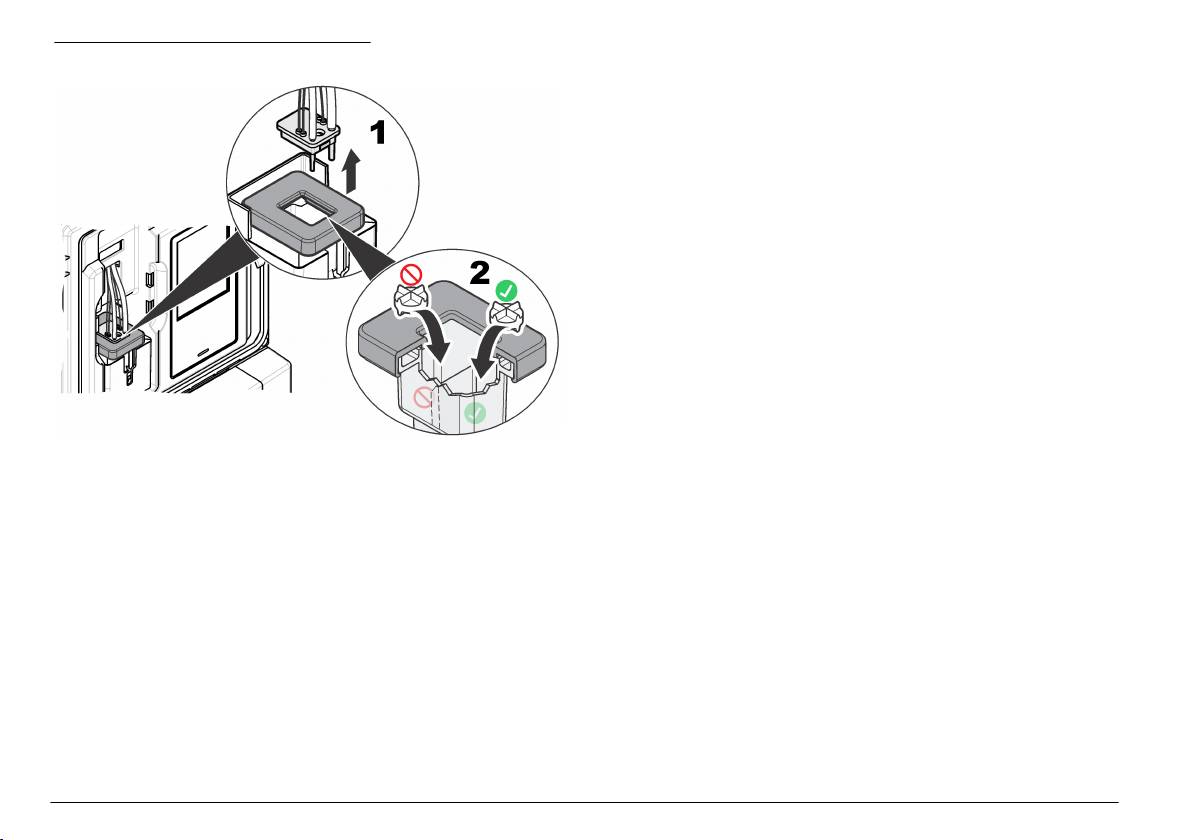

Şekil 2 Kapak çıkarma

U Y A R I

Yaralanma tehlikesi. Cihazlar veya bileşenler ağırdır. Kurarken veya

taşırken yardım alın.

U Y A R I

Yaralanma tehlikesi. Cihaz ağırdır. Cihazın emniyetli çalışması için,

cihazın bir duvara, masaya veya zemine güvenli bir şekilde

yerleştirildiğinden emin olun.

Analiz cihazını iç mekanda, tehlikesiz ortama kurun. Montaj donanımı ile

birlikte verilen belgelere başvurun.

Su tesisatı

T E H L İ K E

Yangın tehlikesi. Bu ürün yanıcı sıvılarla kullanılamaz.

B İ L G İ

Tüm tesisat tamamlanana kadar reaktifleri yüklemeyin.

Kurulum

Belirtilen hortum boyutunu kullandığınızdan emin olun.

U Y A R I

Erişim portları tesisatı

Birden fazla tehlike. Belgenin bu bölümünde açıklanan görevleri

Tesisat bağlantılarını tesisat erişim portlarından yapın. Bkz. Şekil 3 veya

yalnızca yetkili personel gerçekleştirmelidir.

Şekil 4. Muhafaza derecesini korumak için tapaların kullanılmayan

tesisat portlarına takıldığından emin olun.

Harici bir hava purjörü kullanıyorsanız, fan filtresini çıkarmak ve yerine

Mekanik kurulum

tapa takmak için hava purjörü kiti ile birlikte gelen talimatlara başvurun.

Hava purjörünü etkinleştirme ile ilgili talimatlar için kullanım kılavuzuna

T E H L İ K E

başvurun. Hava purjörü kitinin parça numarası için bakım ve sorun

giderme kılavuzuna başvurun.

Yaralanma veya ölüm riski. Duvar montajının aygıt ağırlığının 4 katına

kadar taşıyabildiğinden emin olun.

308

Türkçe

Şekil 3 Bir veya iki numune akışı için portlar

Şekil 4 Dört numune akışı için portlar

1 Kullanılmıyor 5 Numune 2 baypas

9 Numune 1 girişi

tahliyesi

2 Numune 4 baypas

6 Numune 1 baypas

10 Numune 2 girişi

1 Tahliye ağzı-açık

4 Hava purjörü girişi

7 Dökülmeler veya

tahliyesi

tahliyesi

tutun

(isteğe bağlı)

sızıntılar için tahliye

kabı

3 Numune 3 baypas

7 Kimyasal tahliyesi 11 Numune 3 girişi

tahliyesi

2 Kullanılmıyor 5 Numune 1 baypas

8 Numune 1 girişi

tahliyesi

4 Hava purjörü girişi

8 Dökülmeler veya

12 Numune 4 girişi

(isteğe bağlı)

sızıntılar için tahliye

3 Yalnızca iki numune

6 Kimyasal tahliyesi 9 Yalnızca iki numune

kabı

akışlı analiz

akışlı analiz

cihazları: Numune

cihazları: Numune

Numune ve tahliye hattı tesisatı

2 baypas tahliyesi

2 girişi

D İ K K A T

Patlama tehlikesi. Yalnızca üretici tarafından temin edilen regülatörü

kullanın.

D İ K K A T

Kimyasal maddelere maruz kalma tehlikesi. Kimyasal maddeleri ve

atıkları, yerel, bölgesel ve ulusal yönetmeliklere uygun şekilde atın.

Türkçe 309

B İ L G İ

Şekil 5 Numune ve tahliye hatları

Tahliye hatlarını diğer hatlara bağlamayın, aksi halde analiz cihazı karşı basınç

ve hasar oluşabilir. Tahliye hatlarının hava aldığından emin olun.

B İ L G İ

analiz cihazı karşı basınç ve hasar oluşmasını önlemek için analiz cihazının

tesiste kullanılan tahliyelerden yüksekte olduğundan ve tahliye hattının sabit bir

şekilde aşağı doğru eğimli olduğundan emin olun.

B İ L G İ

Basınç regülatörü sabit bir basınca ayarlanmıştır ve değiştirilemez.

Tahliye ve numune-analiz cihazı tesisatını kurmak için temin edilen

hortumu (6 mm), filtreli Y süzgecini ve basınç regülatörünü kullanın. Bkz.

Şekil 5. Tesisatın erişim portlarına giden numune hattı hortumu 6 mm

olmalıdır. 1/4 inç'lik hortum valfe/y süzgecine giden numune hattı için

kullanılabilir fakat analiz cihazının tesisat erişim portlarına giden hat için

kullanılamaz.

1 Numune girişi (tek

4 Ayarlanamaz basınç

7 Tahliye kabı

akış)

regülatörü (analiz

cihazını korumak için

4 psi'ye ayarlı)

2 Kapatma valfi 5 Numune baypas

tahliyesi

3 Filtreli Y süzgeci 6 Kimyasal tahliyesi

Numune hattı yönergeleri

En iyi cihaz performansı için iyi bir temsil edici numuneleme noktası

seçin. Numune tüm sistemi temsil edici olmalıdır.

Değişken değerleri önlemek için:

310

Türkçe

• Kimyasal katkı noktalarının proses yoluna yeterince uzak olduğu

Baypas akış hızının ayarlanması

yerlerden numune alın.

B İ L G İ

• Numunenin yeteri kadar karışmış olduğundan emin olun.

• Kimyasal tepkimelerin tümünün tam olduğundan emin olun.

Çoklu akış için vidayı 4 dönüşten fazla gevşetmeyin.

Baypas akışı, analiz cihazı kapatma modundayken ayarlanabilir. Şekil 7

Numune akış bağlantısı

veya Şekil 8'da gösterildiği gibi numune baypas hattının akış hızını akış

Hava kabarcıklarının ve dipteki tortuların sebep olduğu enterferansı en

valfiyle ayarlayın. Numune akış hızı aralığı için bkz. Teknik Özellikler

az düzeye indirmek için her bir numune hattını daha büyük bir proses

sayfa 304. Numune baypas hattının akış hızını ölçmek için harici bir

borusunun merkezine kurun. Şekil 6, iyi ve kötü kurulum örneklerini

ölçüm cihazı kullanın. Proses akışındaki değişikliklere daha hızlı tepki

göstermektedir.

verebilmesi için proses akışı analiz cihazı uzakta olduğunda, numune

Dipte tortu birikmesini önlemek için numune hatlarının mümkün

baypas hattının akış hızını artırın.

olduğunca kısa olmasını sağlayın. Tortu, numunedeki analitin bir kısmını

absorbe edip düşük değerlere sebep olabilir. Tortu, daha sonra analiti

Şekil 7 Baypas akışı hızı ayarı - bir akış

serbest bırakıp yüksek değerlere sebep olabilir. Tortunun yol açtığı bu

değişim, numunedeki analit konsantrasyonu arttığında veya azaldığında

tepkinin geç alınmasına neden olur.

Şekil 6 Numune alma yöntemleri

1 Hava 2 Numune akışı

Türkçe 311

Şekil 8 Baypas akışı hızı ayarı - çok akış

T E H L İ K E

Elektrik çarpması nedeniyle ölüm tehlikesi. DC güçle çalışan bir cihaza

AC gücü doğrudan bağlamayın.

T E H L İ K E

Elektrik çarpması nedeniyle ölüm tehlikesi. Bu cihaz dış mekanlarda ya

da ıslak olabilecek yerlerde kullanılıyorsa, cihazı ana elektrik

kaynağına bağlamak için bir Topraklama Arızası Devre Şalteri

(GFCI/GFI) kullanılmalıdır.

T E H L İ K E

Elektrik çarpması nedeniyle ölüm tehlikesi. Koruyucu Topraklama (PE)

bağlantısı gereklidir.

T E H L İ K E

Elektrik çarpması nedeniyle ölüm tehlikesi. Yalnızca teknik özelliklerde

belirtilen çevresel muhafaza değerine uygun bağlantıları kullanın.

Teknik Özellikler bölümündeki gereksinimlere uyun.

U Y A R I

Elektrik çarpma tehlikesi. Harici olarak takılı aygıtların uygun ülke

güvenliği standart değerlendirmesi bulunmalıdır.

Elektriksel kurulum

U Y A R I

T E H L İ K E

Elektrik çarpması ve yangın tehlikeleri. İletim hattı kurulumu için yerel

bağlantının kesilmesi gerekir.

Elektrik çarpması nedeniyle ölüm tehlikesi. Yüksek voltaj (30 V RMS

ve 42,2 V PİK veya 60 V DC'den büyük) veya düşük voltaj (30 V RMS

ve 42,2 V PİK veya 60 V DC'den küçük) kullanın. Yüksek ve düşük

U Y A R I

voltaj kombinasyonu kullanmayın.

Elektrik çarpması ve yangın tehlikeleri. İletim hattının kurulumu için

T E H L İ K E

yerel bağlantı kesmeyi açıkça tanımladığınızdan emin olun.

Elektrik çarpması nedeniyle ölüm tehlikesi. Elektrik bağlantısı

yapmadan önce cihaza giden elektriği mutlaka kesin.

312 Türkçe

U Y A R I

Erişim kapağını çıkarma

Kablo terminallerini bağlamak için erişim kapağını çıkarın. Bkz. Şekil 10.

Elektrik çarpması ve yangın tehlikeleri. Kablo bağlantılı bir cihaz için,

cihazı kablonun prizden kolayca çıkarılabileceği bir yere

Şekil 10 Erişim kapağının çıkarılması

kurduğunuzdan emin olun.

B İ L G İ

Ekipmanın cihaza yerel, bölgesel ve ulusal koşulları karşılayacak şekilde

bağlandığından emin olun.

Erişim tapalarının çıkarılması

Kabloları ve kablo borularını elektrik erişim portları içinden yerleştirin.

Bkz. Şekil 9. Contanın kilidini açmak için kauçuk sızdırmazlık tapalarını

muhafazanın içinden dışarı doğru iterek çıkarın ve ardından dışarıdan

çekerek tamamen çıkarın. Bir çekiç ve tornavida yardımıyla itme

pimlerini elektrik erişim plakasından gerektiği gibi çıkarın. Muhafaza

derecesini korumak için kullanılmayan tüm portların üzerini kapatın.

Şekil 9 Elektrik erişim portları

Kablolama bağlantılarına genel bakış

Şekil 11 mümkün olan tüm kablolama bağlantılarını göstermektedir.

Bağlantı için belirtilen kablo ölçüsünü kullandığınızdan emin olun (bkz.

Teknik Özellikler sayfa 304).

1 Güç girişi (yalnızca güç kablosu),

3 İletişim ve ağ modülleri (8x)

topraklama plakası yok. Kablo

borusu için kullanmayın.

2 İletişim ve ağ modülleri (3x) 4 Güç girişi veya çıkışı (kablo borusu

veya güç kablosu), topraklama

plakası, iletişim ve ağ modülleri (8x)

Türkçe

313

Şekil 17 Karıştırma çubuğunun takılması

Kullanıma hazırlık

Fiziksel kurulum tamamlanmıştır. Analiz cihazını ilk kullanıma

hazırlamak için kullanım kılavuzuna başvurun.

320 Türkçe
