SeeSnake
Spina guida
Presa guida
32 mm- 305 mm (1 1/4” NB - 12” NB)
L max 99 m
1
C
2
19.5 kg/11 kg
3
230 V~50 Hz
12 V
Spine connettore
Connettore femmina
maschio
Prese (Connettore per
B
1 0 V
A
Cavo di sistema
il cavo del sistema)
2 12 V
3 2 1
Spina/Presa Funzione
3 Video
1 .....................................................Neutro
2 .....................................................+12 V c.c.
3 .....................................................Segnale Video
1 2 3
Fig. 5 A-B-C
Fig. 2
Fig. 6
Fig. 3 Fig. 4
Fig. 7
84
Ridge Tool Company
Tools For The Professional
TM
®
SeeSnake
Transporte y manejo
ES
Evite cualquier golpe o movimiento violento.
®
SeeSnake
Uso y cuidados
Guarde la herramienta en lugares frescos y secos. De este
Instrucciones de uso
modo, reducirá el riesgo de descargas eléctricas y prolongará
la vida de la batería.
¡ATENCIÓN! Antes de utilizar esta
herramienta, lea atentamente las
NOTA: Las baterías ToolCase de vídeo de color deben
estar totalmente cargadas, y su compartimento interno
instrucciones y el folleto de seguridad
totalmente seco, antes de cerrar la carcasa y guardarla.
que la acompañan. Si no está seguro de
cualquier cuestión relacionada con la utilización
Proteja el aparato de un calor excesivo. El aparato debe
de esta herramienta, consulte a su distribuidor
estar siempre alejado de fuentes de calor, como radiadores,
RIDGID para obtener más información.
rejillas de aire caliente, estufas o cualquier otro dispositivo
(incluidos amplicadores) que produzcan calor.
El no respeto de estas consignas puede dar
lugar a descargas eléctricas, incendios o
Seguridad
lesiones graves.
Conecte la máquina a tierra. Enchufe siempre el cable a
una toma de corriente correctamente conectada a tierra
¡ATENCIÓN! Uso de un enchufe (conector electrico) que no
y protegida por un dispositivo de corriente residual de
este alambrado correctamente puede causar un choque
corriente de desconexión de 30 mA como máximo. No
electrico y tambien danar severamente el equipo. Siempre
trate de abrir el compartimento de la cámara o el monitor.
revise la area de trabajo y busque por un enchufe al que
Además de invalidar la garantía, podría ser peligroso.
pueda usar correctamente. La presencia de un enchufe
No utilice el aparato en lugares en los que exista riesgo de
multiple de tres entradas, GFCI (interruptor de corriente
explosión.
electrica) no asegura que el enchufe este correctamente
alambrado a tierra para proteccion. Si hay duda efectuar que
el enchufe sea inspecionado por un electricista autorizado.
Seguridad de la batería
Las baterías explotan en el fuego. No queme baterías bajo
ningún concepto.
General
Deshágase de las baterías correctamente. Llévelas a un
centro de reciclaje. Las baterías de acumulador de plomo
Especicaciones
contienen componentes perjudiciales para el medio
El SeeSnake y el Mini-SeeSnake están concebidos para ser
ambiente.
utilizados como herramientas de inspección de tuberías.
No transporte nunca una batería sin desconectar.
Recomendamos encarecidamente que NO las utilice ni
Si la batería necesita ser sustituida, hágalo siempre con otras
modique para ninguna otra aplicación. Características
del tamaño y tipo especicados.
físicas y capacidades: observe la Fig. 2.
El SeeSnake consta de un carrete (con un cable de empuje
Preparación y utilización
y un cabezal de la cámara) y un sistema de supervisión por
monitor.
• Coloque ruedas en el tambor del cable (sólo SeeSnake)
(Fig. 3).
Todos los sistemas de monitores de color (B/N) (monitor VCR,
• Compruebe si el cabezal y el resorte de la cámara (Fig. 4)
LCD DVD y Toolcase) pueden utilizarse con todos los carretes
tiran desde el tambor sin problemas.
de color (B/N) (mini + normal).
• Desenrolle el cable eléctrico/señal del tambor y conéctelo
en la toma de la parte delantera del monitor (Fig. 5A).
Ridge Tool Company
85
Tools For The Professional
TM
®
SeeSnake
• Levante el protector solar y colóquelo en su posición en
Montaje y sustitución de guías
el monitor (g 6); a continuación, enchufe el cable en
la toma de corriente (en el caso del Toolcase, también
Deslice la guía por el resorte y fíjelo con un anillo de retención
puede conectarse a una batería).
metálico. Las guías esféricas y el Roller Dolly (SeeSnake) se
• Encienda el monitor y compruebe si la imagen es nítida.
sujetan con clips metálicos.
• El indicador de alimentación se encenderá cuando la
cámara detecta una señal de vídeo.
Mantenimiento
• Si la cámara no está enchufada o hay algún problema
con la conexión, la luz del interruptor de alimentación
Mantenga el cable limpio y compruebe si tiene algún corte.
parpadeará a modo de un S-O-S (3 cortos/3 largos/3
Limpie el tambor del cable con agua (en tapón de drenaje
cortos).
puede). Limpie el monitor con un trapo seco.
• Si el interruptor de la alimentación se enciende pero no
aparece ninguna imagen, compruebe si el monitor está
NOTA: no llene de agua el tambor ni deje el carrete a un lado,
encendido.
ya que podría dañar el anillo deslizante interno.

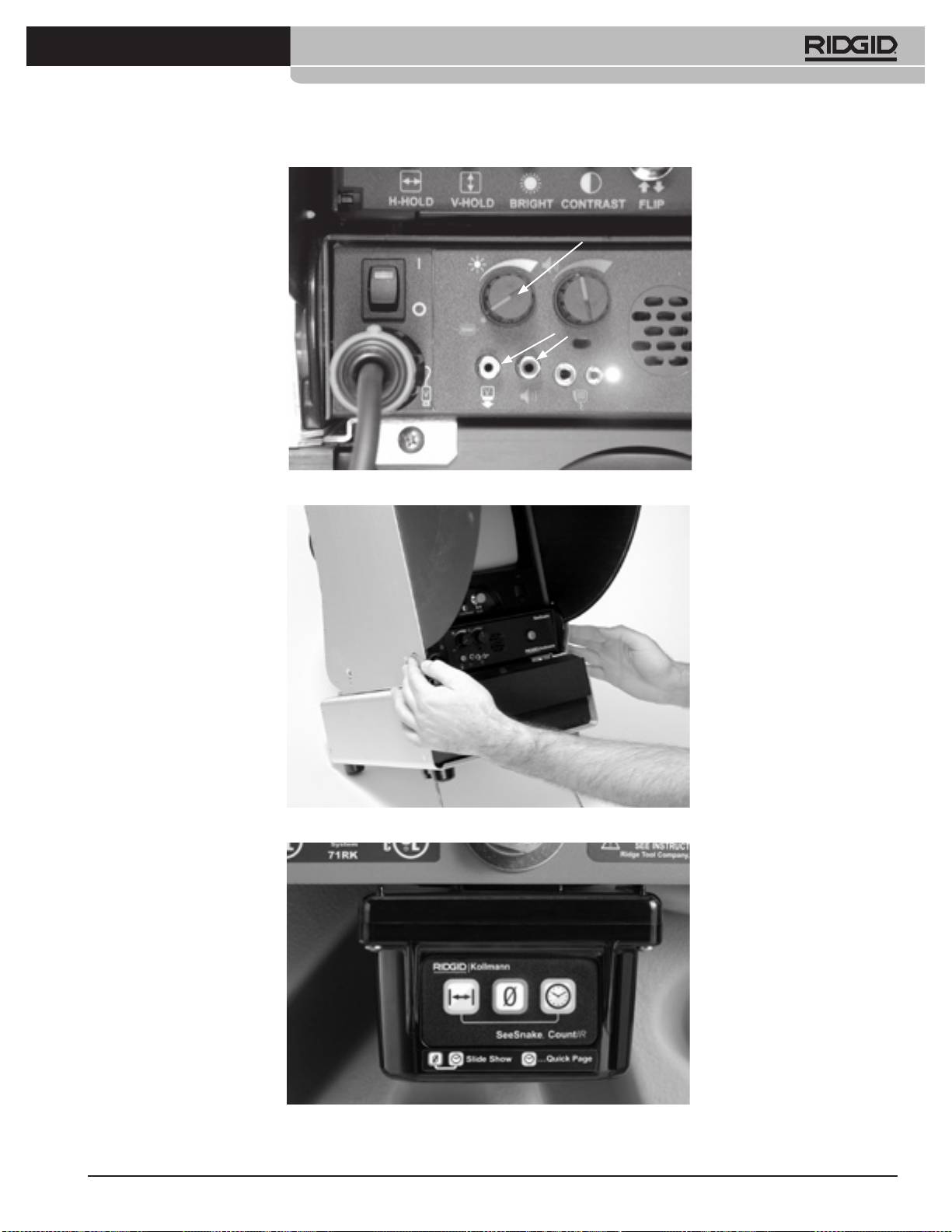

• Los mandos para el ajuste del brillo, el contraste y el brillo
de los indicadores se encuentran en el monitor. Dichos
ajustes deben realizarse cuando la cámara esté dentro de
la tubería.
SeeSnake color
• Cuando la cámara esté en la tubería, ajuste los indicadores
del cabezal mediante el mando regulador (g 5C).
Capacidad
• Introduzca el cabezal de la cámara en la tubería de drenaje
empujando el cable compruebe su avance observando la
- SeeSnake normal: 50 - 300 mm, máx. 99 m de longitud
imagen en el monitor.
- SeeSnake mini: 40 - 200 mm, máx. 61 m de longitud
• Utilice guantes de goma para lograr un mejor agarre.
• Limpie la lente con agua limpia antes de utilizar la
cámara.
Monitor
• No fuerce ni retuerza el cable de empuje. Evite los bordes
alados. La cámara y el cable pueden resultar dañados
Conguración:
por la abrasión, al forzarlos o al tropezar con obstáculos.
Activación del transmisor Flexmitter: gire el mando regulador/
• En la medida de lo posible, procure que haya agua en
transmisor Flexmitter a la izquierda hasta el máximo (Fig. 5C).
la tubería para reducir la fricción y mantener la cámara
El indicador de la fuente de alimentación parpadeará
limpia.
cuando se active el transmisor. Posiblemente habrá alguna
• Tenga cuidado de que el cable no se enrolle en sí mismo.
interferencia en el monitor.
Sugerencia: - Si la tubería contiene agua, podrá ver más
fácilmente la parte inferior, lo cual le ayudará
a ver cómo está orientada la cámara en el
Mon. VCR (B/N o color)
interior.
Componentes del sistema: Monitor + VCR
- Cuando lo sujete con las manos, no introduzca
En la Fig. 1 encontrará los componentes del sistema
el cable demasiado lejos del punto de
entrada; podría retorcerse e incluso dañarse,
sobre todo al llegar a un giro difícil. Cuando
El VCR se enciende al encender la unidad, no es necesario
llegue a un punto difícil, introduzca más la
apretar el botón de encendido del VCR.
cámara (30-40 cm).
Cuando haya acabado la inspección, tire del cable
envolviéndolo con un trapo para eliminar la suciedad antes
de introducirlo en el tambor. No enrolle el cable con el
tambor. Enjuague bien el cabezal de la cámara y el resorte
antes de guardarlos en el tambor.
• No use disolventes ni limpiadores agresivos.
