RP 330-B, RP 330-C
2) Elektrische Sicherheit
Die Stecker des Elektrowerkzeugs müssen zur verwendeten Steckdose
a.
passen. Nehmen Sie niemals Veränderungen am Stecker vor.
Verwenden Sie
keine Adapterstecker in Kombination mit schutzgeerdeten Geräten. Unveränderte
Stecker und passende Steckdosen verringern die Gefahr eines Stromschlags.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren,
b.
Heizungen, Herden und Kühlschränken.
Es besteht eine erhöhte
Stromschlaggefahr, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen und Nässe fern.
c.
Das Eindringen
von Wasser in ein Elektrowerkzeug erhöht die Stromschlaggefahr.
Das Netzkabel darf nicht für anderweitige Zwecke missbraucht werden.
d.
Verwenden Sie es niemals zum Tragen oder Ziehen des Werkzeugs oder
zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze, Öl,
scharfen Kanten und beweglichen Geräteteilen fern.
Beschädigte oder
verwickelte Kabel erhöhen die Stromschlaggefahr.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie
e.
nur Verlängerungskabel, die für die Verwendung im Freien zugelassen
sind.
Die Verwendung eines geeigneten Verlängerungskabels für den Gebrauch
im Freien verringert die Gefahr eines Stromschlags.
Wenn Sie ein Elektrowerkzeug in feuchter Umgebung einsetzen müssen,
f.
verwenden Sie eine Stromversorgung mit Fehlerstrom-Schutzschalter.
Die
Verwendung eines FI-Schutzschalters verringert die Gefahr eines Stromschlags.
3) Sicherheit von Personen
Seien Sie beim Betrieb eines Elektrowerkzeugs immer aufmerksam und
a.
verantwortungsbewusst. Verwenden Sie ein Elektrowerkzeug nicht unter
Einfluss von Drogen, Alkohol oder Medikamenten.
Durch einen kurzen
Moment der Unaufmerksamkeit können Sie sich selbst oder anderen erhebliche
Verletzungen zufügen.
Tragen Sie immer persönliche Schutzkleidung und einen Augenschutz.
b.
Das
Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen und ist
daher unbedingt erforderlich.
Verhindern Sie, dass Elektrowerkzeuge unbeabsichtigt eingeschaltet
c.
werden.
Vergewissern Sie sich immer, dass sich der Schalter in der Aus-
Stellung befindet, bevor Sie ein Elektrowerkzeug anheben, tragen oder an
die Stromquelle bzw. einen Akku anschließen. Wenn Sie beim Tragen des
Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie sämtliche Einstellwerkzeuge oder Schraubenschlüssel,
d.
bevor Sie das Gerät einschalten.
Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Lehnen Sie sich nicht zu weit in eine Richtung. Sorgen Sie stets für ein
e.
sicheres Gleichgewicht und einen festen Stand.
Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
Tragen Sie praktische Arbeitskleidung. Tragen Sie keine weiten
f.
Kleidungsstücke oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe
von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare
können von bewegten Teilen erfasst werden.
Wenn Staubabsaug- und Staubauffangeinrichtungen montiert
g.
werden können, vergewissern Sie sich, dass diese angeschlossen
sind und vorschriftsmäßig verwendet werden.
Durch Verwendung von
Staubauffangeinrichtungen können die durch Staub entstehenden Gefahren
erheblich reduziert werden.
4) Sachgemäßer Umgang mit Elektrowerkzeugen
Wenden Sie bei Verwendung des Elektrowerkzeugs keine Gewalt an.
a.
V
erwenden Sie immer ein für den Einsatzbereich geeignetes Elektrowerkzeug.
Dadurch können Sie Ihre Arbeit effektiver und sicherer ausführen.
Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht über einen
b.
Schalter ein- und ausgeschaltet werden kann.
Ein Elektrowerkzeug, das sich
nicht über einen Schalter ein- und ausschalten lässt, stellt eine Gefahrenquelle
dar und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose bzw. nehmen Sie den Akku aus dem
c.
Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät einlagern.
Durch solche Vorsichtsmaßnahmen wird
der unbeabsichtigte Start des Elektrowerkzeugs verhindert.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite
d.
von Kindern auf, und lassen Sie Personen, die mit dem Elektrowerkzeug
nicht vertraut sind oder diese Anweisungen nicht gelesen haben, das
Elektrowerkzeug nicht benutzen.
Elektrowerkzeuge sind gefährlich, wenn Sie
von unerfahrenen Personen benutzt werden.
Elektrowerkzeuge müssen regelmäßig gewartet werden. Überprüfen Sie,
e.
dass sich alle beweglichen und festen Teile in der richtigen Position
befinden, dass keine Teile gebrochen sind oder sonstige Fehler vorliegen,
um den reibungslosen Betrieb des Elektrowerkzeuges sicherzustellen.
DE
RP 330-B, RP 330-C
Betriebsanleitung
1 Allgemeines
1.1 Inhalt dieser Betriebsanleitung
In dieser Betriebsanleitung werden folgende Komponenten beschrieben:
•
Presswerkzeug RP 330-B/C
•
Pressbacken
•
Akku, geeignet für RP 330-B
Die Gebrauchsanweisung des Herstellers (siehe Bezeichnung auf Ladegerät und
Akku) enthält die Anleitung für das Akkuladegerät und den mitgelieferten Akku.
RIDGID übernimmt keine Gewähr für die Vollständigkeit und Richtigkeit dieser
Anleitung.
1.2 Vor Inbetriebnahme
Folgende Punkte müssen beachtet werden:
•
Prüfen Sie, ob die Transportverpackung intakt und frei von
Transportschäden ist.
•
Beachten Sie die Sicherheitshinweise
•
Beachten Sie die Betriebsanleitung
1.3 Lesen dieser Betriebsanleitung
Überprüfen Sie die Betriebsanleitung des Herstellers für das Ladegerät und den
Akku auf Hinweise zur Verwendung und zum Laden des Akkus. Wenn Sie sich
nach sorgfältiger Durchsicht dieser Betriebsanleitung hinsichtlich irgendeines
Aspekts nicht sicher sind, wenden Sie sich bitte an den Händler, um einen
Servicebetrieb in Ihrer Nähe zu finden (Adressen siehe Garantieschein).
Wir können keine Haftung für Schäden und Verluste oder Funktionsstörungen
übernehmen, die sich aus Nichtbeachtung der Betriebsanleitung ergeben.
1.4 Abbildungen und technische Änderungen
Abbildungen können von den eigentlichen Geräten abweichen und sind
unsererseits nicht bindend. Wir behalten uns das Recht vor, technische
Änderungen an den Geräten ohne Vorankündigung vorzunehmen, um die
Anforderungen sich schnell ändernder Kundenbedürfnisse zu erfüllen.
1.5 Sichere Aufbewahrung
Bitte bewahren Sie diese Betriebsanleitung an einem sicheren Ort auf.
1.6 Weitere Informationen
Hersteller
Ridge Tool Company
Elyria, Ohio, USA
Gilt für Presswerkzeuge RP 330-B/C
2 Sicherheitshinweise
2.1 Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und
Anweisungen in dieser Betriebsanleitung.
Die Nichtbeachtung der
nachstehend aufgeführten Warnhinweise und Anweisungen kann zu
Stromschlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle
Warnhinweise und Anweisungen sorgfältig auf.
Der im folgenden Text
verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
1) Sicherheit im Arbeitsbereich
Halten Sie Ihren Arbeitsbereich sauber, und sorgen Sie für eine gute
a.
Beleuchtung.
Unaufgeräumte und unzureichend beleuchtete Arbeitsbereiche
erhöhen das Unfallrisiko.
Betreiben Sie Elektrowerkzeuge nicht in Umgebungen mit erhöhter
b.
Explosionsgefahr, in denen sich leicht entflammbare Flüssigkeiten, Gase
oder Staub befinden.
Elektrowerkzeuge erzeugen im Betrieb Funken, durch die
sich Staub oder Brandgase leicht entzünden können.
Sorgen Sie beim Betrieb von Elektrowerkzeugen dafür, dass sich keine
c.
Kinder oder sonstigen Unbeteiligten in der Nähe befinden.
Bei Ablenkungen
kann die Kontrolle über das Werkzeug verloren gehen.
Ridge Tool Company
6
Tools For The Professional
TM
RP 330-B, RP 330-C
Bei Beschädigungen muss das Elektrowerkzeug vor einer erneuten
Verwendung zunächst repariert werden.
Viele Unfälle werden durch schlecht
gewartete Elektrowerkzeuge verursacht.
Halten Sie Schneidwerkzeuge scharf und sauber.
f.
Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind
leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. gemäß
g.
diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen
und der auszuführenden Tätigkeit.
Wenn Elektrowerkzeuge nicht vorschrifts-
mäßig verwendet werden, kann dies zu gefährlichen Situationen führen.
5) Sachgemäßer Umgang mit batteriebetriebenen Werkzeugen
Nur mit dem vom Hersteller angegebenen Ladegerät laden.
a.
Ein Ladegerät,
das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen
Akkutyp zu Brandgefahr führen.
Verwenden Sie Elektrowerkzeuge nur mit explizit dafür vorgesehenen
b.
Akkus.
Der Einsatz mit anderen Akkus kann zu Verletzungs- und Brandgefahr
führen.
Wenn der Akku nicht verwendet wird, halten Sie ihn fern von anderen
c.
metallischen Objekten wie Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben und anderen kleinen Metallgegenständen, die die Anschlüsse
kurzschließen könnten.
Das Kurzschließen von Akkuanschlüssen kann zu
Verbrennungen oder Bränden führen.
Bei falscher Anwendung kann aus dem Akku Flüssigkeit austreten.
d.
Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser abspülen. Bei
Kontakt mit Augen kontaktieren Sie zusätzlich einen Arzt.
Die aus dem Akku
austretende Flüssigkeit kann Reizungen oder Verätzungen verursachen.
6) Wartung
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und
a.
nur mit Original-Ersatzteilen reparieren.
Dadurch bleibt die Sicherheit des
Elektrowerkzeugs gewährleistet.
Falls das Anschlusskabel ersetzt werden muss, muss diese Arbeit
b.
vom Hersteller oder einem autorisierten Reparaturbetrieb durchgeführt
werden, um Sicherheitsrisiken zu vermeiden.
2.2 Besonders gekennzeichnete Bereiche dieser Betriebsanleitung
Lesen und beachten Sie immer die Sicherheitshinweise in dieser
Betriebsanleitung. Sicherheitshinweise sind wie folgt gekennzeichnet:
Nichtbeachtung einer mit diesem Piktogramm gekennzeichneten
Anweisung kann zu schweren Verletzungen oder zum Tod führen.
Nichtbeachtung einer mit diesem Piktogramm gekennzeichneten
Anweisung kann das Gerät beschädigen oder zu Sachschäden führen.
Kennzeichnet zusätzliche Hinweise oder besondere Anweisungen.
Aufzählungen
Bei einer einfachen Auflistung der Anweisungen sind diese mit einem • am Anfang
der Zeile markiert: z. B.:
• 1. Zeile
• 2. Zeile
Schritt-für-Schritt-Anweisungen (wenn bestimmte Schritte durchgeführt werden
müssen) werden durch einen Pfeil
am Anfang der Zeile markiert:
X
1. Schritt
X
2. Schritt
X
Die Reihenfolge der einzelnen Schritte ist unbedingt einzuhalten.
3 Technische Daten
Presswerkzeug RP 330-C
Nennleistung: ......................................................................... 670 W
Spannung: ................................................................................230 V
Netzsicherung: ...........................................................................10 A
Isolierklasse
Maschinenüberwachung: ...............................................elektronisch
Schalldruckpegel: .............................................................71,5 dB(A)
Schallleistungspegel .......................................................82,5 dB(A)
Vibrationspegel:.................................................................< 2,5 m/s
2
Kraftübertragung: ............................................................hydraulisch
Druckkraft am Kolben: ..............................................................32 kN
Gewicht inkl. Kabel: ................................................................. 4,6 kg
(Richtwerte, Änderungen vorbehalten)
Presswerkzeug RP 330-B
Nennleistung: ..........................................................................490 W
Spannung: ..................................................................................18 V
Maschinenüberwachung: ...............................................elektronisch
Schalldruckpegel: .............................................................71,5 dB(A)
Schallleistungspegel .......................................................82,5 dB(A)
Vibrationspegel:.................................................................< 2,5 m/s
2
Kraftübertragung: ............................................................hydraulisch
Druckkraft am Kolben: ..............................................................32 kN
Gewicht inkl. Akku: .................................................................. 4,4 kg
Kapazität von Li-Ionen-
Akku: .............................................................................. 18 V/2,2 Ah
(Richtwerte, Änderungen vorbehalten)
4. Gerätebeschreibung und grundsätzliches Funktionsprinzip
4.1 Grundsätzliches Funktionsprinzip
Das Presswerkzeug arbeitet elektrohydraulisch. Die Hydraulikpumpe wird
über einen Elektromotor angetrieben. Der Hydrauliköldruck wirkt auf den
Antriebskolben auf einer Seite, und die Presswalzen (5) sind an der Kolbenstange
dieses Kolbens befestigt. Die Presswalzen erzeugen die Verpressfunktion durch
Umlenkung der Kraft über die Nocken der Pressbacke (7).
4.2 Elektronische Überwachung und LED-Anzeigen
Das Presswerkzeug wird elektronisch überwacht, um gegen unbefugte Eingriffe zu
schützen und perfekte Verpressergebnisse sicherzustellen. Der Status eventueller
Funktionsstörungen wird durch Leuchtdioden (LEDs) (2) angezeigt.
Folgendes wird überwacht:
• Sicherungsstift
• Verpresszeit
• Spannung/Akkukapazität
• Wartungsintervall
• Betriebstemperatur
Statusanzeigen nach Einschalten des Presswerkzeugs
Schließen Sie das Presswerkzeug an das Netz an.
X
Schieben Sie den Akku in das Presswerkzeug.
X
Drücken Sie den „EIN/AUS“-Schalter (1).
X
Die LED (2) leuchtet auf, während der „EIN/AUS“-Schalter betätigt wird, um die
Funktion der drei LEDs zu kontrollieren.
„EIN/AUS“-Schalter
Das Gerät kann jederzeit mit dem „EIN/AUS“-Schalter ein- und ausgeschaltet
werden (außer während des Verpressvorgangs).
Wird das Gerät in eingeschaltetem Zustand nicht benutzt, schaltet die Elektronik
das Gerät nach 10 Minuten aus.
4.3 Statusanzeige
LED
Status
Beschreibung
Grün
Leuchtet
Gerät EIN
Blinkt
230 V: Unterspannung; 18 V: Akku zu
schwach. Akku aufladen.
Rot
Blinkt
Außerhalb des Temperaturbereichs
Leuchtet
Backenhaltebolzen nicht vollständig
eingesetzt. Bolzen einsetzen.
Gelb
Blinkt
Maschine gesperrt. Wartung nach 32.000
Pressvorgängen oder Funktionsstörung.
Leuchtet
Wartungsanzeige nach 30.000
Pressvorgängen. Hinweis: Werkzeug wird
nach 32.000 Pressvorgängen gesperrt.
4.4 Mechanischer Aufbau des Presswerkzeugs
Siehe Erklärung auf der Folgeseite
5 Einsatzbereich
Das Presswerkzeug mit RIDGID Standardpressvorsätzen oder anderen
handelsüblichen Standardpressvorsätzen ist für die Verwendung mit allen
Sanitärinstallations- und Heizungssystemen bis zu einer Größe von 54 mm oder
sogar bis zu 108 mm geeignet, wenn das System eine Verpresskraft von 32 kN
benötigt. Das Presswerkzeug mit RIDGID Standard-VIEGA-Pressvorsätzen ist für
die Verwendung mit allen VIEGA-Sanitärinstallations- und Heizungssystemen bis
zu einer Größe von 108 mm geeignet.
Ridge Tool Company
7
Tools For The Professional
TM
RP 330-B, RP 330-C
6 Pressbacken
6.1 Pressbacken einsetzen
Den Sicherungsstift (6) herausziehen.
X
Die Pressbacke (7) in die Aufnahme im Presskopf schieben.
X
Den Sicherungsstift (6) ganz einschieben.
X
Wenn der Sicherungsstift nicht ganz eingeschoben worden ist, kann
das Presswerkzeug nicht gestartet werden (elektronisch überwachte
Schutzfunktion). LED-Anzeige: grüne LED leuchtet und rote LED blinkt.
6.2 Pressbacken reinigen
Vor Reinigungsarbeiten sind die Pressbacken immer vom Gerät zu
entfernen.
Reinigen Sie die Pressbacken, um Schmutz und Metallreste zu
entfernen, mit einem Lösungsmittel. Sprühen Sie dann ein kombiniertes
Schmier- und Rostschutzmittel auf die gesamte Backe.
6.3 Pressbacken überprüfen
Stellen Sie sicher, dass sich die Pressbacke beim Verpressen
ganz schließt. Überprüfen Sie nach jeder Benutzung die
Pressgeometrie der Pressbacken auf Beschädigung oder
Anzeichen von Verschleiß.
6.4 Inspektion und Wartung der Pressbacken
Zusammen mit dem Presswerkzeug müssen auch alle Pressbacken zwecks
Inspektion und Wartung an einen autorisierten Reparaturbetrieb eingeschickt
werden (siehe 10.4 Inspektion und Wartung des Presswerkzeugs).
7 Akku
7.1 Akkutechnologie
Das Presswerkzeug wird mit Li-Ionen-Akkutechnologie betrieben.
7.2 Akkutyp
Es dürfen ausschließlich BMZ Li-Ionen-Akkus 18 V (Ref-Nr. 8043 ) verwendet
werden.
7.3 Aufladen des Akkus
Der Akku darf nur mit einem Originalladegerät BC1/1.8 von BMZ
aufgeladen werden. Siehe Betriebsanleitung des Ladegeräts.
7.4 Sicherheitshinweise für Li-Ionen-Akkus
Bitte beachten Sie die folgenden Sicherheitshinweise bei der Verwendung von
Li-Ionen-Akkus:
1. Nicht zerdrücken!
2. Nicht erwärmen oder verbrennen!
3. Nicht kurzschließen!
4. Nicht in Flüssigkeiten eintauchen!
5. Nicht laden bei Umgebungstemperaturen unter 5 °C!
6. Nur mit einem Originalladegerät BC1/1.8 von BMZ aufladen!
7.5 Entsorgung von Li-Ionen-Akkus
Li - Ion
Akkus müssen auf die gleiche Weise wie das Presswerkzeug entsorgt werden
(siehe Punkt 10.3).
8 Aufnahme der Arbeit
Beginnen Sie erst mit der Arbeit, wenn Sie diese Betriebsanleitung gelesen und
verstanden haben!
8.1 Verpressung durchführen
Schließen Sie das Presswerkzeug an das Netz an.
X
Schieben Sie den geladenen Akku in das Presswerkzeug.
X
Drücken Sie den „EIN/AUS“-Schalter (1).
X
Prüfen Sie die LED-Anzeige (2): die grüne LED muss leuchten.
X
Prüfen Sie, ob die korrekten Pressbacken (7) für das zu verpressende
X
Fitting eingesetzt wurden.
8.2 Aufnahme der Arbeit
Starten Sie das Presswerkzeug nicht ohne eingesetzte Pressbacken
(7).
Verpressen Sie Fittings für Rohre niemals mit einer nicht dafür
geeigneten Pressbacke. Dies kann zu fehlerhaften Pressverbindungen
und Schäden an Presswerkzeug und Pressbacke führen.
Vergewissern Sie sich, dass das Presswerkzeug mit der Pressbacke richtig
X
und im rechten Winkel zur Rohrachse auf das Pressfitting gesetzt worden ist.
Folgen Sie den bebilderten Anweisungen, die mit dem Pressfitting
mitgeliefert wurden, um eine richtige Pressverbindung herzustellen.

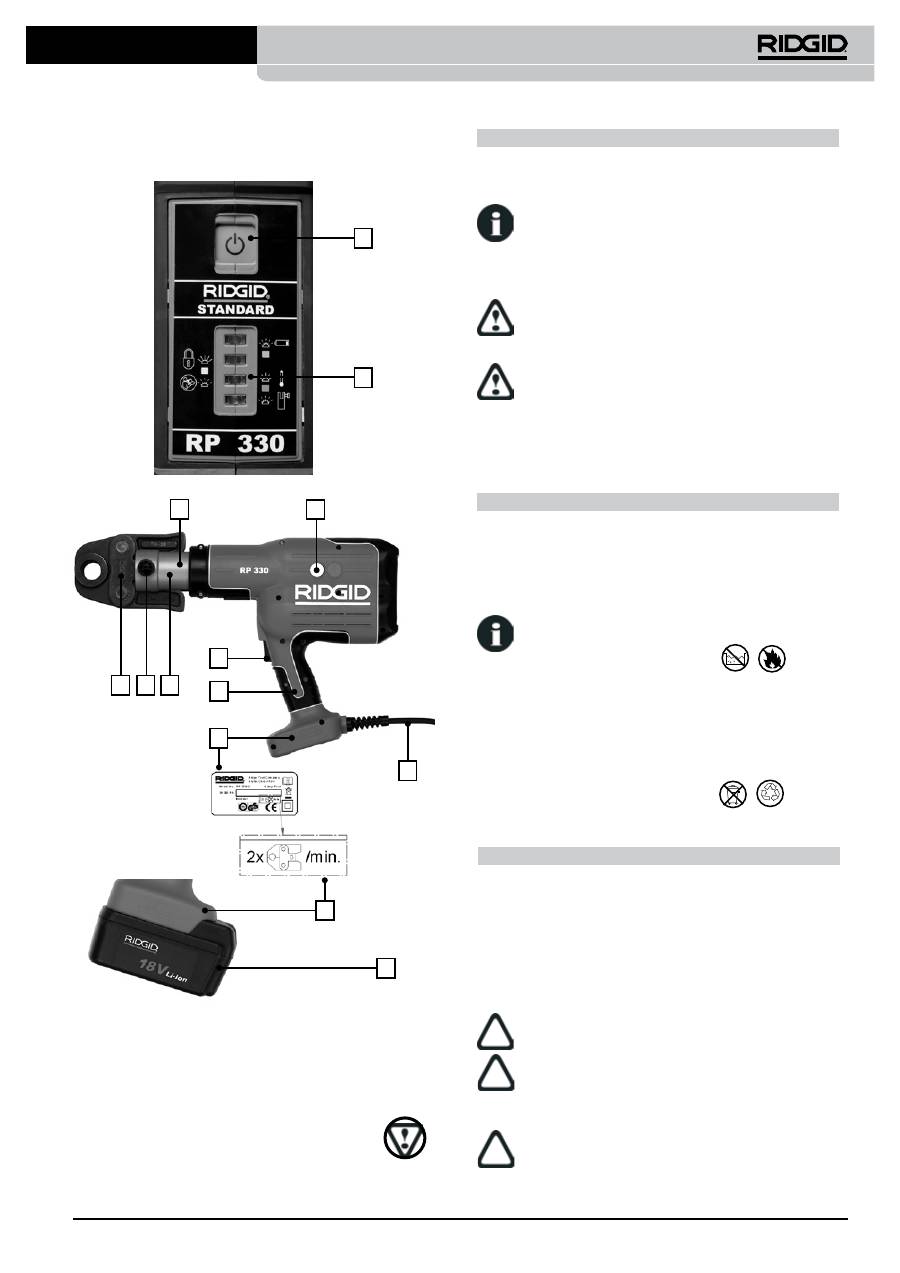

1. „EIN/AUS“-Schalter
2. LED-Anzeigen, grün, rot und
gelb
3. Auslöser
4. Pressbackenkopf, um 270°
schwenkbar
5. Presswalzen
6. Sicherungsstift
7. Pressbacke
8. Typenschild
9. Kunststoffgehäuse
10. Netzkabel/18-V-Akku
g
siehe
gesonderte Abbildung
11. Notfallwiederherstellung
(Gelber Knopf)
Mechanischer Aufbau des Presswerkzeugs
10
8
9
3
11
5
7 6 4
1
2
10
8
Max. 2 Pressvorgänge pro
Minute, max. Größe 54 mm
Ridge Tool Company
8
Tools For The Professional
TM
RP 330-B, RP 330-C
Starten Sie das Presswerkzeug, indem Sie den schwarzen Auslöser (3)
X
drücken, bis das Gerät den automatischen Pressvorgang einleitet. Sie kön-
nen dann den Auslöser (3) wieder loslassen, der Pressvorgang wird jeweils
automatisch ausgelöst und beendet.
Der Pressvorgang wird nach Beginn der Verpressung automatisch
durchgeführt. Nach dem Pressvorgang kehrt der Kolben automatisch in
die Ausgangsstellung zurück.
Warten Sie, bis der Arbeitskolben vollständig eingezogen ist. Sie können dann
X
die Pressbacke (7) öffnen und vom Fitting lösen.
Sollte während des Verpressvorgangs die Stromversorgung
unterbrochen werden, drücken Sie den Not-Ausschalter, um die Walzen
zurückzuziehen.
Kann das Presswerkzeug durch Drücken des Auslösers nicht gestartet
werden, überprüfen Sie
ob die Elektronik durch Drücken des „EIN/AUS“-Schalters (1) eingeschal-
X
tet worden ist (mindestens die grüne LED muss aufleuchten).
die LED-Anzeigen generell. Abschnitt 4.4 erklärt die Vorgehensweise, falls
X
die rote und/oder gelbe LED leuchtet oder blinkt.
ob sich der Läufer des Elektromotors noch immer durch einen vorherigen
X
Pressvorgang dreht.
ob das Netzkabel an die Stromversorgung angeschlossen ist.
X
ob der Akku vollständig geladen ist.
X
ob der Akku richtig eingesetzt wurde.
X
Falls das Presswerkzeug noch immer nicht gestartet werden kann, muss es zur
Inspektion und Wartung an einen autorisierten Reparaturbetrieb in Ihrer Nähe
geschickt werden.
8.3 Automatischen Pressvorgang unterbrechen
Die Kolbenvorschubbewegung kann gestoppt werden, so lange Sie den
Schalter (3) nach dem Starten loslassen. Die Walzen können mit dem
Not-Ausschalter wieder zurückgezogen werden.
Der Pressvorgang kann während der automatischen Verpressung nicht
unterbrochen werden (Verformung des Fittings).
9 Lagerung und Entsorgung
9.1 Schutz des Geräts
Das Presswerkzeug/Ladegerät muss gegen starke Stöße, Nässe, Feuchtigkeit,
Schmutz, Staub, extrem niedrige bzw. hohe Temperaturen, chemische Lösungen
und Gase geschützt werden.
Das Presswerkzeug verfügt über einen umfangreichen EMV-Schutz.
Sollte das Presswerkzeug dennoch durch elektromagnetische
Störungen abgeschaltet werden, trennen Sie das Gerät kurz vom Netz
oder nehmen Sie kurz den Akku aus dem Gerät. Dies behebt die
Störung in der Regel. Versuchen Sie andernfalls bitte, die Ursache der Störung zu
beseitigen.
9.2 Zwischenlagerung
Trennen Sie das Presswerkzeug vom Netz oder nehmen Sie den Akku heraus,
wenn Sie nicht beabsichtigen, das Presswerkzeug zu benutzen.
Der Akku erreicht seine volle theoretische Kapazität nach einer langen
Lagerzeit erst, nachdem er 1 bis 5 Mal aufgeladen worden ist.
Wenn das Presswerkzeug nicht direkt nach der Lieferung benutzt werden soll,
bewahren Sie es bitte in der Originalverpackung an einem trockenen Ort auf.
Bewahren Sie das Presswerkzeug vor Unbefugten geschützt an einem
trockenen, verschließbaren Ort auf!
Bevor Sie das Presswerkzeug für längere Zeit (6 Monate oder mehr)
einlagern, muss es gereinigt und im trockenen Zustand gelagert
werden. Überprüfen Sie das Presswerkzeug ebenfalls auf
Funktionsfähigkeit, indem Sie die Kontrollen unter 10.2 durchführen,
bevor Sie es erneut verwenden.
9.3 Entsorgung
Senden Sie das Presswerkzeug bitte an den Servicebetrieb in Ihrer Nähe
(Adressen siehe www.ridgid.eu) zurück oder entsorgen Sie es durch einen
Recyclingbetrieb für umweltgerechte Entsorgung. Presswerkzeuge dürfen nicht
als Schrott oder Hausmüll entsorgt werden.
10 Reinigung, Kontrollen, Reparaturen und Inspektionen
Trennen Sie das Gerät immer vom Netz oder nehmen Sie den Akku aus
dem Presswerkzeug, bevor Sie Reinigungsarbeiten durchführen!
10.1 Regelmäßige Reinigung nach dem Gebrauch
• Reinigen Sie die Presswalzen (5) im trockenen Zustand und schmieren Sie
sie mit etwas Fett.
• Reinigen Sie die Pressbacken, um Schmutz und Metallreste zu entfernen,
mit einem Lösungsmittel. Sprühen Sie dann ein kombiniertes
Schmier- und
Rostschutzmittel auf die gesamte Backe.
Verwenden Sie niemals Flüssigkeiten (Wasser oder Chemikalien) oder
feuchte Tücher zur Reinigung des Presswerkzeugs. Die Außenseite des
Gehäuses kann mit einem feuchten Tuch gereinigt werden
(Kunststoffteile).
10.2 Regelmäßige Kontrollen
Stellen Sie sicher, dass sich die Pressbacke beim Verpressen ganz
schließt. Überprüfen Sie nach jeder Benutzung die Pressgeometrie der
Pressbacken auf Beschädigung oder Anzeichen von Verschleiß.
Wenden Sie sich bei einer Fehlfunktion bitte an einen autorisierten
Servicebetrieb (Adressen siehe www.ridgid.eu).
10.3 Reparaturen
Führen Sie Reparaturarbeiten niemals selbst durch. Schicken Sie das
Presswerkzeug immer zwecks Wartung oder Reparatur an einen
autorisierten Reparaturbetrieb (Adressen siehe www.ridgid.eu).
Nehmen Sie keine unbefugten Eingriffe an den elektrischen oder
elektronischen Systemen vor. Falls Probleme auftreten, wenden
Sie sich bitte an einen autorisierten Servicebetrieb
(Adressen siehe www.ridgid.eu).
10.4 Inspektion und Wartung des Presswerkzeugs (empfohlen)
Für perfekte Pressverbindungen ist ein voll funktionsfähiges und regelmäßig
gewartetes Presswerkzeug erforderlich (die Wartung wird alle 4 Jahre empfohlen
oder erfolgt automatisch nach 32.000 Pressvorgängen). Das Presswerkzeug
sollte daher zwecks Inspektion und Wartung an einen autorisierten Servicebetrieb
geschickt werden, wenn die Serviceanzeige aufleuchtet. Regelmäßige Inspektion
zusammen mit den Pressbacken (Punkt 6.4) verlängert die Lebensdauer des
Presswerkzeugs erheblich.
Die Serviceanzeige (grüne und gelbe LED blinken) zeigt Ihnen an, dass das
Presswerkzeug nach 30.000 Pressvorgängen gewartet werden muss. Das
Presswerkzeug wird nach 32.000 Pressvorgängen durch das elektronische
Überwachungssystem gesperrt (gelbe LED leuchtet auf). Es muss dann zur
Wartung an einen autorisierten Servicebetrieb geschickt werden (Adressen siehe
www.ridgid.eu).
Wenn ein Gerätefehler auftritt, wird das Presswerkzeug unverzüglich vom
elektronischen Überwachungssystem gesperrt und muss zwecks Inspektion an
einen Servicebetrieb geschickt werden (lesen Sie immer Abschnitt 4.4).
11 Kundendienst
Die Adressen autorisierter Servicebetriebe finden Sie unter www.ridgid.eu oder auf
der Garantiekarte.
12 Hersteller
Ridge Tool Company
Elyria, Ohio
USA
www.ridgid.eu
