DANSK
Universal DVB-T-antenne
Tekniske data
• Frekvensområde: VHF 87.5-230 MHz
UHF 470-862 MHz
• Modtageområde: FM/VHF/UHF
• Forstærkningsfaktor: 28 dB
• Kompatible signaler: DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM-radio
• Udgangsniveau: 100 dBµv
• Impedans: 75
• Støjtal: 3 dB
• Strømforsyning: via AC/DC-adapter (DC 12 V/50 mA)
eller DTV set-top-boks (DC 5 V/40 mA)
• Antennekabel: F-stik han - coax han 3 m (medfølger)
• Udgang vandtæt F-stik hun
• IP-niveau: IP44
• LTE-filter (4 G): ja
• LED power-indikator: ja
• Mål: 190 x 110 x 60 mm
• Farve: hvid
Pakkens indhold
• 1x antenne
• 1x bordstander/sæt til væg- og stangmontering
• 1x strømforsyning
• 1x strømforsyning
• 1x antennekabel
• Brugsanvisning
45

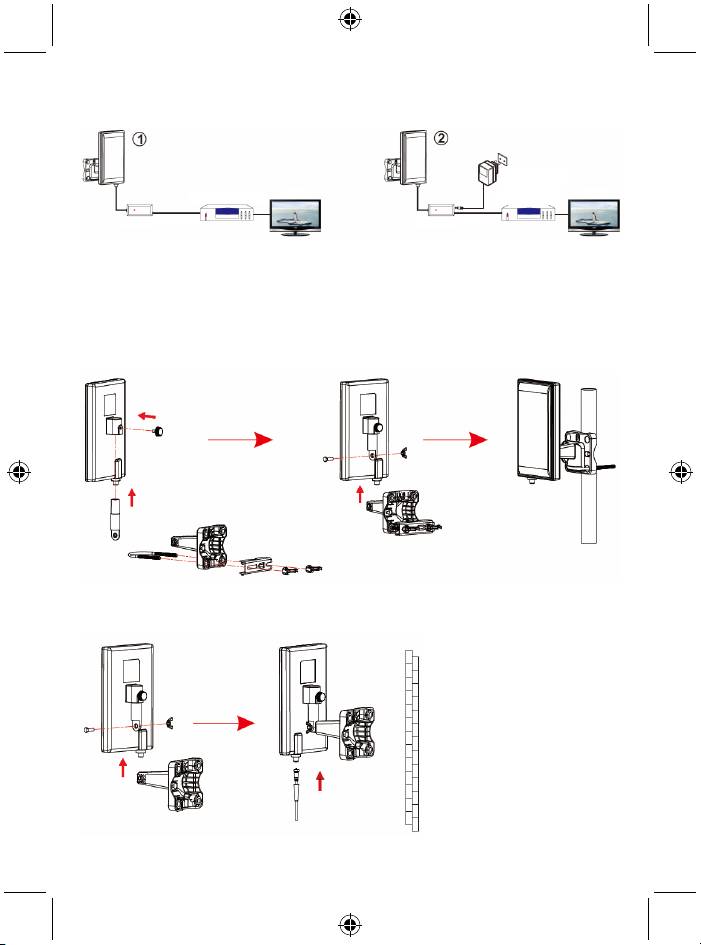

Installationsvejledninger
Beslut først, hvordan du vil tilslutte din antenne, dette kan gøres på to måder:
Digital Terr. STB
5 V/40 mA
Forstærke
1. Strømforsyning gennem DTV set-top-boks via coax-kabel. Hvis du vil anvende denne metode, skal
DC 5 V-udgangen på set-top-boksen være tændt.
2. Strømforsyning via AC/DC-adapter.
Trin 1 – Beslut hvordan du vil opsætte din antenne.
Montering på stang:
Brug metaldelene til at fastgøre antennen på monteringsstangen til udendørs brug.
Montering på væg:
Fjern metaldelene fra beslaget og sæt beslaget sikkert fast på væggen med skruer.
46
r
Forstærke
r
AC/DC-adapter
12 V/50 mA
TV
Digital Terr. STB
TV
5 V/40 mA
Med bordstander:
Fjern metaldelene fra beslaget og vend beslaget, så det står lodret på bordet.

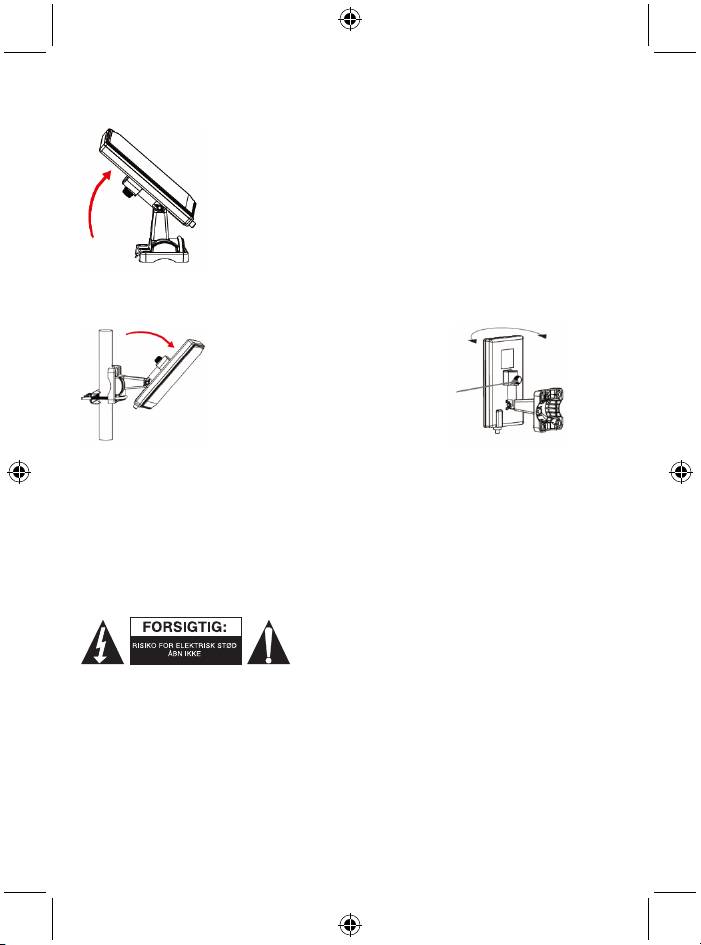

Trin 2 – Tænd dit TV.
Trin 3 – Vælg et TV-program.
Trin 4 – Drej antennen mod højre, venstre, op og ned, indtil du opnår det bedst mulige signal.
Drej antennen mod
venstre/højre, inden du
sætter denne skrue i
Brugervejledninger
Den bedste modtagelse opnås ved at overholde følgende retningslinjer:
1. Hold antennen på afstand af interferenskilder og enheder med stort strømforbrug, som f.eks.
aircondition-anlæg, elevatorer, hårtørrere, mikrobølgeovne etc.
2. Placér antennen nær et vindue.
3. Ved modtagelse af digitale terrestriske signaler vil midlertidige udfald mellem antenne og
sendemast medføre midlertidigt signaltab. Placér antennen så højt, som muligt, for at reducere
risikoen for sådanne udfald.
Sikkerhedsforholdsregler:
For at nedsætte risikoen for elektrisk stød, må dette produkt,
f.eks. når der kræves service, KUN åbnes af en autoriseret
tekniker. Frakobl produktet stikkontakten og andet udstyr,
hvis der opstår et problem. Udsæt ikke produktet for vand
eller fugt.
Vedligeholdelse:
Produktet må kun rengøres med en tør klud.
Brug ikke opløsningsmidler eller slibende rengøringsmidler.
Garanti:
Ændringer og/eller modifikationer af produktet vil medføre bortfald af garantien. Vi fralægger os
ethvert ansvar for skader forårsaget på grund af forkert brug af produktet.
Ansvarsfraskrivelse:
Design og specifikationer kan ændres uden varsel. Alle bomærker og produktnavne er varemærker
eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.
47
