Om denne korte vejledning

Denne vejledning beskriver betjening og installation af den digitale videooptager og

kameraer. Se venligst den omfattende engelske vejledning for yderligere detaljer om den

digitale videooptager(DVR).

• Vi anbefaler at du læser denne vejledning før de installerer/bruger sikkerheds

kamerasystemet.

• Gem denne vejledning et sikkert sted for fremtidig reference.

Pakkens Indhold

SAS-SETDVR35

• 1x DVR: SAS-DVR1004

• 2x kamera: SAS-CAM1100

•

2x

18 meter tilslutningskabel

• 1x ernbetjening (inkl. 2x AAA batterier)

• 1x USB mus

• 1x AC/DC strømforsyning

183

DANSK

•

1x

HDMI™kabel

•

1x

EU & UK strømkabel

• 1x CD-ROM

• Installationsvejledning

SAS-SETDVR45

• 1x DVR: SAS-DVR1004

• 4x kamera: SAS-CAM1100

•

4x

18 meter tilslutningskabel

• 1x ernbetjening (inkl. 2x AAA batterier)

• 1x USB mus

• 1x HDMI™-kabel

• 1x AC/DC strømforsyning

• 1x EU strømkabel

• 1x UK strømkabel

• 1x CD-ROM

• Installationsvejledning

SAS-DVR1004/1008/1016

•

1x DVR

• 1x ernbetjening (inkl. 2x AAA batterier)

• 1x USB mus

• 1x HDMI™-kabel

• 1x AC/DC strømforsyning

• 1x EU strømkabel

• 1x UK strømkabel

• 1x CD-ROM

• Installationsvejledning

SAS-CAM1100/1110

• 1x kamera

•

1x

18 meter tilslutningskabel

• Vejledning

SAS-CAM1200/1210

• 1x kamera

•

1x

18 meter tilslutningskabel

• Vejledning

Tekniske specikationer

Digital videooptager SAS-DVR1004/1008/1016

• Videokompression: H.264

• Videosystem:

PAL/NTSC

• Operativsystem:

Linux

• Video-indgang:

4/8/16 kanaler BNC

• Video-output:

1 kanal BNC/1 kanal VGA/1 kanal HDMI™ 1080p

• Audio-indgang:

2/

4 kanaler RCA

184

DANSK

• Audio-udgang:

1 kanaler RC

A

• VGA opløsninger:

800x600, 1024x768, 1280x1024, 1440x900, 1920x1080

• Display opløsninger:

PAL: 960x576 @ 25fps (pr. kanal)

NTSC: 960x480 @ 30fps (pr. kanal)

• Optage opløsninger:

PAL D1 opløsning: 360x288 (CIF), 720x288 (HD1),

720x576(D1)

960H opløsning: 480x288 (WCIF), 960x288 (WHD1),

960x576(WD1)

NTSC D1 opløsning: 360x240 (CIF), 720x240 (HD1),

720x480(D1)

960H opløsning: 480x240 (WCIF), 960x240 (WHD1),

960x480(WD1)

• Optage

PAL (pr. kanal) D1 opløsning/960H opløsning: 25 fps

rammehastighed:

NTSC (pr. kanal) D1 opløsning/960H opløsning: 30 fps

• Display:

fuld skærm/quad/PIP/S.E.Q.

• HDD interface:

1x SATA 3,5" eller 2,5"

• HDD kapacitet:

op til 2 TB max

• Afspilning:

4/8/16 kanaler samtidigt

• Afspilning via netværk: 4 kanaler

• Netværks-interface:

RJ45, 10 m/100 m

• Netværksprotokol:

understøtter TCP/IP, DHCP, DDNS, PPPoE

• Netværksfunktion:

understøtter live view med IE og mobiltelefon

• USB-brugerade:

USB 2.0 for mus og l reservekopiering/opgradering

• Reservekopiering:

AVI l via USB ash/ytbar HDD USB disk/USB CD/netværk

• Myndighed:

maks. 7 brugere

• Betjening:

live visning, optage, afspilning, reservekopiering og

ern adgang

samtidig

• Optagekvalitet:

bedst/god/normal

• Optagetilstande:

Normal/program/påvisning af bevægelse/ern optagelse

• For-optagelse:

3 sek.

• Afspilningstilstand:

afspil/hurtig fremadspoling/hurtig tilbagespoling/ramme for

ramme

• Afspilning søgning:

dato/tid/l liste

• Optagelse pakketid:

15/30/45/60 min.

• Privatlivsområde:

ja

• Strømforsyning:

DC 12 V/3 A

• Dimensioner:

300x222x50 mm

• Vægt:

1,5 kg (uden HDD)

Kamera SAS-CAM1100

• Billed-chip: 1/4" CMOS

• Linser:

3,60 mm

• Horisontal opløsning: 700 TVL

• Visningsvinkel: 45°

• Infrarødt LED:

24

stk., 5 ~ 10 m

185

DANSK

• Lysfølsomhed:

1,5 lux

• Elektronisk blænde:

1/50 (1/60) ~ 1/100.000 sec.

• S/N-omfang:

> 48 dB

• Forstærkning:

auto

• Gamma-korrektion:

> 0,45

• Beskyttelse:

IP66

• Driftstemperatur:

-20 °C ~ 55 °C

• Video-output:

1,0 V p-p/75 Ω

• Spænding:

12

V, jævnstrøm

• Dimensioner:

145x60x55 mm

• Vægt (med bøjle):

350 g

Kamera SAS-CAM1200/1210

• Billed-chip: 1/4" CMOS

• Linser:

3,60 mm

• Horisontal opløsning: 700 TVL

• Visningsvinkel:

45°

• Infrarødt LED:

24

stk., 5 ~ 10 m

• Lysfølsomhed:

1,5 lux

• Elektronisk blænde:

1/50 (1/60) ~ 1/100.000 sec.

• S/N-omfang:

> 48 dB

• Forstærkning:

auto

• Gamma-korrektion:

> 0,45

• Beskyttelse:

IP66

• Driftstemperatur:

-20 °C ~ 55 °C

• Video-udgang:

1,0 V p-p/75 Ω

• Spænding:

12 V, jævnstrøm

• Dimensioner:

100x75 mm

• Vægt (med bøjle):

250 g

Sikkerhedsforholdsregler

Åbn ikke kameraet eller DVR i tilfælde af en defekt. Kameraet bør kun åbnes af kvaliceret

servicepersonale.

Sænk ikke kameraet og DVR ned i væske.

Udsæt ikke DVR for vand eller fugt.

Udsæt ikke kameraet eller DVR for høje temperaturer (se tekniske specikationer).

Installer ikke systemet for tæt på stærke magnetfelter, som højttalere. Dette kan påvirke

systemets funktionsevne.

186

DANSK

Produktbeskrivelse

Frontpanel (sas-dvr1004)

1. CH1, tryk for at vælge kanal 1

2. CH2, tryk for at vælge kanal 2

3. CH3, tryk for at vælge kanal 3

4. CH4, tryk for at vælge kanal 4

5. ALL, tryk for at vælge (se) alle kanaler i 1skærm (redelt visning)

6. PLAY/PAUSE, tryk for at starte eller pause afspilning

7. REC, tryk for at starte optagelse

8. MENU/ESC, tryk for at vælge eller gå ud af menu

9. Selectknap (vælg):

</¯ Flyt til venstre/tilbage

>/˘ Flyt til højre/frem

A Flyt op

V Flyt ned

10. HDD, harddiskens indikatorlampe

11. PWR, strømindikator

12. IR SENSOR, til modtagelse af IR-signaler fra ernbetjening

13. USB tilslutning af mus

Bagpanel

187

DANSK

1. Video (kamera)-indgang

2. Video-udgang (composite)

3. Audio-indgang

4. Video-udgang (VGA)

5. RS485/sensor-/alarmgrænseade (se diagram nedenfor)

6. Anvendes ikke

7. Audio-udgang

8. Video-udgang (HDMI)

9. Ethernet-port (LAN)

10. USB-port (ashdrev, harddisk)

11. DC 12 V-indgang

12. Tænd/Sluk-knap

Fjernbetjening

1. Mute-knap: tryk for at slå lyden fra.

2. Alle-knap: tryk for at vælge (se) alle kanaler

på 1skærm (visning af re kanaler).

3. Numeriske knapper: tryk for at vælge kanal

eller indtaste en talværdi.

4. Menu-knap: tryk for at åbne menuen.

5. Submenu-knap: tryk for at åbne

undermenuen.

6. Navigationsknapper: vælg et menupunkt

med piletasterne og tryk på Sel-knappen.

7. Knapper til afspilning/optagelse

Tilbagespoling: tryk for at spole tilbage i

videoen.

Afspilning: tryk for at afspille videoen.

Fremadspoling: tryk for at spole frem i

videoen.

Optagelse: tryk for at optage video.

Pause: tryk for at pause videoen.

Stoppe: tryk for at afbryde videoen.

188

DANSK

Mus

Venstreklik med musen: Hvis menuen er låst, skal du åbne pop-up-menuen og

klikke på et punkt i menuen for at kalde log-in-vinduet

frem på skærmen. Hvis menuen er ulåst, skal du åbne

pop-up-menuen og venstreklikke på et punkt i menuen

for at gå direkte til punktet.

Når du har åbnet hovedmenuen, skal du venstreklikke

for at åbne en undermenu: i menuen (loversigt) skal du

venstreklikke på en optagelse for at afspille den.

Ændrer status for afkrydsningsboks og

bevægelsesdetektionsområde.

Klik på kombiboksen for at se rullemenuen: venstreklik

for at afslutte dvaledisplayet, hvis det er aktiveret.

Venstreklik for at vælge værdier i redigeringsbokse eller

rullemenuer, vælge kinesiske skrifttegn, specialtegn

og talværdier. Du kan også venstreklikke i stedet for at

trykke på (Enter

) eller (Backspace ).

Højreklik med musen: Under livevisning kan du højreklikke for at kalde

hovedmenuen frem på skærmen.

Dobbelt venstreklik med musen: Under livevisning eller afspilning kan du dobbeltklikke på

venstre musetast for at maksimere billedet på skærmen.

Flytte musen: Valg af menupunkt.

Trække med Musen: Træk med musen for at vælge et bevægelsesområde,

hvis funktionen bevægelse er valgt. Træk med musen

for at justere farve og styrke, hvis du står i menuen

farveindstillinger.

189

DANSK

Installationsvejledninger

Tilslutningskabel

Til kameraindgang

Maks. 4/8/16

kameraindgange

Til DC 12 V

strømindtag

Opdelingskabel med

5x DC udgang

Tilslut opdeler til strømforsyning

AC/DC

strømforsyning

Til AC 220 V stikkontakt

Brugervejledninger

De følgende kapitler gennemgår nogle af videooptagerens funktioner. Se venligst den

omfattende engelske vejledning for yderligere detaljer om DVR. Til systemindstillingerne,

anbefales det at bruge musen.

Bemærk: du kan vælge mellem ere forskellige sprog til systemsprog. Alle screenshots i

denne manual vises dog udelukkende på engelsk.

190

DANSK

Sådan tænder du systemet

Når du har trukket tilslutningskabler til

kameraer og skærm, skal du forbinde

strømkablet til videooptageren og en

stikkontakt. Tryk på knappen power på

bagpanelet for at tænde systemet. Du får nu

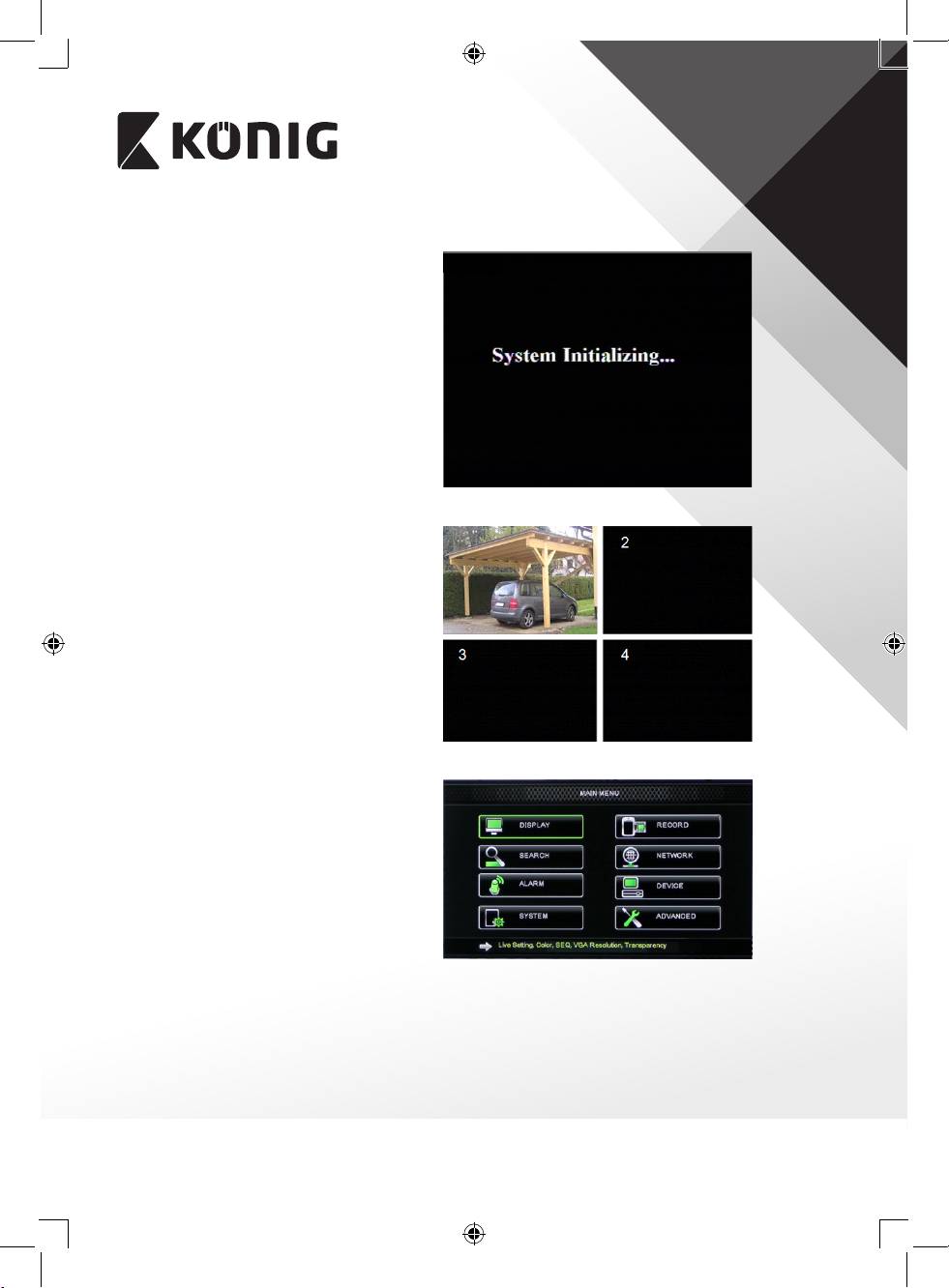

vist opstartsskærmen.

Når systemet er klar, vises liveoptagelser

fra de tilsluttede kameraer (1, 2, 3 eller4)

automatisk på skærmen. Dette kaldes

livevisning.

MAIN MENU

Under livevisning kan du trykke på

menuknappen på frontpanelet eller på

ernbetjeningen for at åbne hovedmenuen.

Alternativt kan du højreklikke med musen

for at kalde værktøjsbjælken med ikonet for

hovedmenuen frem på skærmen.

Via hovedmenuen kan du foretage

indstillinger for emner som f.eks. display,

optagelse, netværk, søgning, enhed, system,

avancerede indstillinger m.v. På næste side

nder du en oversigt over hovedmenuen.

191

DANSK

Oversigt over hovedmenuen

Bemærk: i det følgende går vi ud fra, at du navigerer i DVR hovedmenuen ved hjælp af en

mus.

192

DANSK

DISPLAY

Hvis du klikker på punktet Display

i hovedmenuen, kommer du ind i

undermenuen med skærmindstillinger.

Punktet Live indeholder indstillinger for on-

screen-visning/oplysninger for hver kanal og

farveindstillinger for hver kanal, såfremt din

videooptager er indstillet til livevisning.

Output indeholder indstillinger for video-

output til skærmen.

Under Privacy zone kan du vælge 4zoner

pr. kanal, som ikke er synlige af hensyn til

privatlivets fred.

RECORD

I denne undermenu indsættes

optageparametre.

Punktet Final record settings angiver den

samlede mulige optagetid for en harddisk på

500GB.

Med gennemsnitsindstillinger kan

videooptageren optage 8timer om dagen i

14dage.

SEARCH

I undermenuen Search kan du søge efter

optagelser efter dato, tidspunkt eller

hændelse.

I loggen kan du se en log over de

informationer, du har søgt i.

I undermenuen Backup kan du eksportere alle

listede loginformationer.

193

DANSK

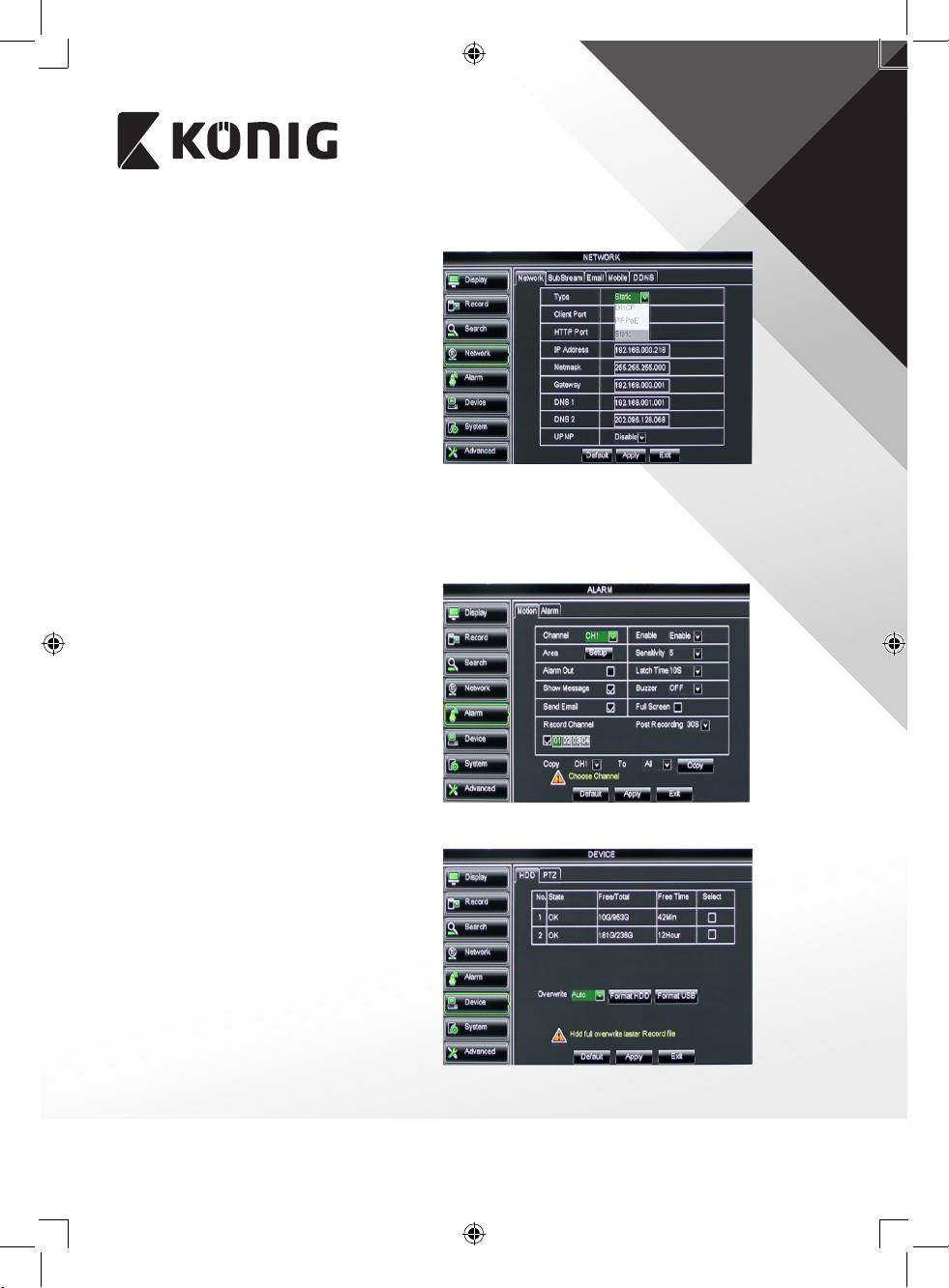

NETWORK

I denne undermenu nder du alle de

netværksindstillinger, der integrerer

videooptageren i dit netværk.

For at kunne opsætte netværk, har du

brug for en vis baggrundsviden. Kontakt

din forhandler eller en anden person med

erfaring i opsætning af netværk, hvis du har

brug for hjælp.

Hvis du vil lade din videooptager

have adgang til internettet, er der

visse indstillinger, der skal foretages i

undermenuen Network.

Se venligst den omfattende engelske

vejledning for yderligere detaljer for

netværksindstillingerne.

ALARM

I denne undermenu kan du opsætte

bevægelsesalarm for hver kanal. Når du

har deneret parametrene, begynder

videooptageren at optage, hvis den

registrerer bevægelse.

I undermenuen Alarm kan du tilslutte en

ekstern bevægelsessensor og indsætte de

dertil hørende parametre.

DEVICE

Denne undermenu indeholder oplysninger

om harddiskkapacitet samt panorerings-, tilt-

og zoom-indstillinger for kameraet.

194

DANSK

SYSTEM

Her nder du de generelle indstillinger for

videooptagerens system og dets brugere.

ADVANCED

Undermenuen med de avancerede

systemindstillinger.

Understøttelse af mobile enheder

Denne videooptager understøtter live stream fra kameraerne til din

mobile enhed som f.eks. smartphone eller tablet. På denne måde

kan du, mens du er på farten, få adgang til dit overvågningssystem

fra næsten ethvert sted i verden.

For at kunne se optagelserne, skal du installere appen RXCamPro på

din mobile enhed. Du kan nde appen i Apple App Store (iOS5.0

eller højere) og Google Play (Android2.3 eller højere).

Bemærk: hvis du vil anvende understøttelse for mobile enheder, skal videooptageren være

forbundet til internettet med de korrekte netværksindstillinger.

195

DANSK

Sikkerhedsforholdsregler

FORSIGTIG

RISIKO FOR ELEKTRISK STØD

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN

ÅBN IKKE

åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem.

Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse

Produktet må kun rengøres med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti

Ændringer og/eller modikationer af produktet vil medføre bortfald af garantien. Vi fralægger os ethvert ansvar for skader forårsaget

på grund af forkert brug af produktet.

Ansvarsfraskrivelse

Design og specikationer kan ændres uden varsel. Alle bomærker og produktnavne er varemærker eller registrerede varemærker

tilhørende deres respektive ejere og anses herved som sådan.

Bortskaelse

• Dette produkt skal aeveres på et passende aalds indsamlingspunkt.

Bortskaf ikke dette produkt sammen med husholdningsaald.

• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af aald.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle

EUs medlemsstater. Produktet overholder ligeledes alle gældende specikationer og forskrifter i de lande, hvor produktet sælges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og

produkt-ID), Sikkerhedsdatablad, testrapport for produktet.

Kontakt venligst vores kundeservice for support:

via vores website: http://www.nedis.dk/da-dk/

via e-mail: service@nedis.com

via telefon: +31 (0)73-5993965 (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLANDENE

196

Оглавление

Топ 10 инструкций

Другие инструкции

Konig Electronic Security camera 700 TVL incl. 18 m cable Konig Electronic Security camera 700 TVL incl. 18 m cable Konig Electronic Security camera recording set equipped with built-in 500 GB hard disk Konig Electronic Security camera recording set equipped with built-in 500 GB hard disk Konig Electronic Digital security video recorder equipped with built-in 500 GB hard disk Konig Electronic Digital security video recorder equipped with built-in 500 GB hard disk Konig Electronic Digital video recorder with built-in 1 TB hard disk Konig Electronic Digital video recorder with built-in 1 TB hard disk
