Tabela 5 Menu DIAG/TEST (DIAG/TESTE) (continuação)
Opção Descrição
AMPL DIAG (DIÁLOGO
Mostra a amplitude dos comprimentos de onda vermelho e azul. É actualizado
AMPL.)
uma vez por segundo.
DAYS TO CLEAN (DIAS
Mostra o número de dias até à próxima limpeza manual agendada.
ATÉ LIMP.)
SENSOR LIFE (DURAÇ.
Mostra o número de dias até à próxima substituição agendada da tampa do
SENSOR)
sensor
Lista de erros
Se ocorrer um erro, o valor no ecrã de medição fica intermitente. O comportamento de saída é
determinado pelas definições do controlador. Para obter mais informações, consulte o manual do
controlador.
Para visualizar os erros do sensor actual, vá para MENU>DIAGNOSTICS
(DIAGNÓSTICOS)>[Seleccionar Sensor]>ERROR LIST (LISTA DE ERROS). Consulte Tabela 6.
Tabela 6 Lista de erros do sensor LDO
Erro Causa possível Resolução
RED AMPL LOW (o valor é inferior a
A tampa do sensor não foi
Retire a tampa do sensor e volte
0,01)
colocada ou não foi colocada
a colocá-la novamente.
correctamente.
OU
BLUE AMPL LOW (o valor é inferior a
A trajectória da luz está bloqueada
Inspeccione a parte interior da
0,01)
na tampa do sensor.
tampa do sensor e da lente.
O sensor não está a funcionar
Certifique-se de que o LED está
correctamente.
a piscar. Contacte o fabricante.
Lista de avisos
Se o ícone de aviso ficar intermitente (de sc100 e sc200) ou o ecrã aparecer a amarelo (sc1000), é
apresentada uma mensagem na parte inferior do ecrã de medição. No sc1000, o ecrã aparece a
amarelo para mostrar uma mensagem de aviso. Para visualizar os erros do sensor actual, vá para
MENU>DIAGNOSTICS (DIAGNÓSTICOS)>[Seleccionar Sensor]>WARNING LIST (LISTA DE
AVISOS). Consulte Tabela 7.
Tabela 7 Lista de avisos do sensor
Aviso Definição Resolução
EE SETUP ERR (ERRO DE
O armazenamento está corrompido. Os
Contacte a assistência técnica.
CONFIG. EE)
valores foram definidos para as
predefinições de origem.
EE RSRVD ERR (ERRO
DE RSRVD. EE)
TEMP < 0 C A temperatura do processo é inferior a
Aumente a temperatura do processo
0 °C (32 °F)
ou interrompa a utilização até a
temperatura do processo atingir a
gama de especificações do sensor.
TEMP > 50 C A temperatura do processo é superior a
Diminua a temperatura do processo ou
50 °C (120 °F)
interrompa a utilização até a
temperatura do processo atingir a
gama de especificações do sensor.
RED AMPL LOW (AMPL.
O valor diminui abaixo de 0,03 Consulte Tabela 6 na página 101 .
VERMELHO REDUZIDO)
RED AMPL HIGH (AMPL.
O valor é superior a 0,35 Contacte a assistência técnica.
VERMELHO ELEVADO)
Português 101
Tabela 7 Lista de avisos do sensor (continuação)
Aviso Definição Resolução
BLUE AMPL LOW (AMPL.
O valor é inferior a 0,03 Consulte Tabela 6 na página 101.
AZUL REDUZIDO)
BLUE AMPL HIGH (AMPL.
O valor é superior a 0,35 Contacte a assistência técnica.
AZUL REDUZIDO)
CAP CODE FAULT (FALHA
O código da tampa do sensor está
Termine o procedimento da tampa de
DO CÓDIGO DA TAMPA)
corrompido. O código foi reposto
configuração. Se não estiver disponível
automaticamente para os códigos de
nenhuma tampa de configuração para
tampa e lote predefinidos.
a tampa do sensor, contacte a
assistência técnica.
Lista de eventos
A lista Eventos mantém um registo das alterações do modo como os dados são registados pelo
sensor. Para visualizar os eventos do sensor, vá para MENU>DIAGNOSTICS
(DIAGNÓSTICOS)>[Seleccionar Sensor]>EVENT LIST (LISTA DE EVENTOS).
Consulte a Tabela 8.
Tabela 8 Lista de eventos para o sensor
Evento Descrição
ALT/PRESSURE UNIT CHANGE (ALTERAR
As unidades de pressão atmosférica ou de altitude
UNIDADE DE ALT./PRESSÃO)
foram alteradas.
ALT/PRESSURE CHANGE (ALTERAR
O valor de pressão atmosférica ou de altitude foi
ALT./PRESSÃO)
alterado.
TEMP UNIT CHANGE (ALTERAR UNIDADE DE
As unidades de temperatura foram alteradas.
TEMPERATURA)
MEAS UNIT CHANGE (ALTERAR UNIDADE DE
Foi alterada uma nova unidade de medida.
MEAS)
SALINITY CHANGE (ALTERAR SALINIDADE) O valor de salinidade foi alterado.
SET DEFAULT (PREDEFINIR) As definições do sensor foram repostas para os
valores predefinidos.
SENSOR SETUP CHANGE (ALTERAR
A configuração do sensor foi alterada.
CONFIGURAÇÃO DO SENSOR)
CLEAN INTERVAL TIMER CHANGE (ALTERAR DO
O período entre cada limpeza do sensor foi alterado.
INTERVALO DE LIMPEZA DO TEMPORIZADOR)
SENSOR CAP LIFE TIMER CHANGE (ALTERAR
O período entre cada substituição da tampa do sensor
TEMPORIZADOR DA DURAÇÃO DA TAMPA DO
foi alterado.
SENSOR)
Acessórios e peças de substituição
Itens de substituição
Descrição Item nº (E.U.A./ UE)
Sonda LDO, com uma tampa de sensor e 2 sacos de calibração 9020000 / LXV416.99.20001
Sonda LDO para locais perigosos, com uma tampa de sensor e 2 sacos de
9020300 / —
calibração
Tampa do sensor, substituição (inclui a tampa de configuração do sensor, que
9021100 / 9021150
não está classificada para utilização em locais perigosos da Classe 1, Divisão 2)
102 Português
Acessórios
Descrição Item nº (E.U.A./ UE)
Bloqueio do cabo do sensor para locais perigosos 6139900 / —
Sistema de limpeza com jactos de ar de elevado rendimento, 115 V (não
6860000 / 6860003.99.0001
classificada para utilização em locais perigosos)
Sistema de limpeza com jactos de ar de elevado rendimento, 230 V (sem
6860100 / 6860103.99.0001
classificação de ATEX para utilização em locais perigosos)
Saco de calibração (1x) 5796600 / 5796600
1
Cabo, extensão do sensor, local não perigoso, 7,7 m (25 pés)
E.U.A.: 5796000, 7,7 m (25 pés)
UE: LZX849, 10 m (33 pés)
Kit de material para montagem em tubo (PVC) 9253000 / LZY714.99.21810
Kit de material para montagem flutuante (PVC) 9253100 / LZX914.99.42200
Kit de material para montagem em jacto de ar 9253500 / LZY812
Kit de material para montagem em cadeia (aço inoxidável) — / LZX914.99.11200
Kit de material para montagem de união 9257000 / 9257000
Medidor HQd com sonda LDO rugosa (não classificada para utilização em
8505200 / HQ40D.99.310.000
locais perigosos)
1
Também disponível com 15 m (49 pés) e 30 m (98 pés)
Português 103
Obsah
Technické údaje na straně 104 Provoz na straně 110
Obecné informace na straně 105 Údržba na straně 116
Celkový přehled na straně 106 Poruchy, jejich příčiny a odstraňování na straně 117
Instalace na straně 107 Náhradní díly a příslušenství na straně 119
Kalibrace pro měření na straně 113
Technické údaje
Technické údaje podléhají změnám bez předchozího upozornění.
Technické parametry Podrobnosti
Namáčené materiály (těleso sondy) CPVC, konec sondy a konec kabelu
Polyuretan, výlisek na konci kabelu a plášť kabelu
Těleso a šrouby z nerezové oceli 316
Vito, O-kroužek
Noryl, matice na konci kabelu
Krytí IP IP68
Namáčené materiály (Víčko sondy) Akryl
Měřicí rozsah (rozpuštěný kyslík) 0 až 20 ppm (0 až 20 mg/l)
Saturace 0 až 200 %
Přesnost měření (rozpuštěný kyslík) Pod 5 ppm: ± 0,1 ppm
Nad 5 ppm: ± 0,2 ppm
Opakovatelnost (rozpuštěný kyslík) 0,1 ppm (mg/l)
Doba odezvy (rozpuštěný kyslík) T
90
<40 sekund
T
95
<60 sekund
Rozlišení, sonda (rozpuštěný kyslík) 0,01 ppm (mg/l); saturace 0,1 %.
Rozsah měření (teplota) 0 až 50 °C (32 až 122 °F)
Přesnost měření (teplota) ± 0.2 °C (±0.36 °F)
+
+
2+
2+
Interference Následující látky nezpůsobují interference: H
2
S, pH, K
, Na
, Mg
, Ca
,
+
3+
2+
2+
2+
2+
3+
2+
2+
2+
NH
4
, Al
, Pb
, Cd
, Zn
, Cr (total), Fe
, Fe
, Mn
, Cu
, Ni
,
2+
–
–
2–
2–
3–
–
Co
, CN
, NO
3
, SO
4
, S
, PO
4
, Cl
, anionaktivní tenzidy, ropa, Cl
2
< 4 ppm
Skladovací teplota -20 až 70 °C (-4 až 158 °F)
Maximální teplota okolí 60 °C (140 °F). Vhodné pro použití ve vodě do 50 °C
Klasifikace nebezpečného prostředí
Třída I oddíl 2, skupiny A–D, T4 / Třída I, zóna 2 skupina 2C, T4
(pouze sonda 5790001)
Poznámka: Tento produkt nesplňuje požadavky směrnice 94/9/ES (Směrnice ATEX).
Certifikace (pouze sonda 5790001) ETL na seznamu ANSI/ISA, standardy CSA a FM pro použití
v nebezpečném prostředí.
Poznámka: Tento produkt nesplňuje požadavky směrnice 94/9/ES (Směrnice ATEX).
Minimální průtok Nevyžaduje se
104 Čeština
Technické parametry Podrobnosti
Kalibrace/ověření Kalibrace na vzduch: jednobodová, 100% vodou nasycený vzduch
Kalibrace na vzorek: Porovnání se standardním přístrojem
Hloubka ponoření sondy a tlakové
Limity tlaku při 34 m (112 ft.) – maximálně 345 kPa (50 psi), přesnost
limity
možná nebude při této hloubce udržována
Kabel senzoru Integrovaný kabel 10 m s rychloodpojovací zásuvkou (všechny typy
sond)
Při použití prodlužovacích kabelů až 100 m (pouze pro sondy jiné než
třídy I, oddíl 2)
Při použití propojovací skříně až 1000 m (pouze pro sondy jiné než
třídy I, oddíl 2)
Hmotnost sondy 1,0 kg
Rozměry sondy Průměr x délka: 49.53 x 255.27 mm (1.95 x 10.05 in.)
Požadavky na napájení 12 VDC, 0,25 A, 3 W
Záruka Sonda: 3 roky na výrobní závady
Víčko sondy: 2 roky na výrobní závady
Obecné informace
Výrobce není v žádném případě zodpovědný za nepřímé, zvláštní, náhodné či následné škody, které
jsou výsledkem jakékoli chyby nebo opomenutí v této příručce. Výrobce si vyhrazuje právo provádět
v této příručce a výrobcích v ní popisovaných změny, a to kdykoliv, bez předchozích oznámení
či jakýchkoli následných závazků. Revidovaná vydání jsou dostupná na internetových stránkách
výrobce.
Bezpečnostní informace
U P O Z O R N Ě N Í
Výrobce neodpovídá za škody způsobené nesprávnou aplikací nebo nesprávným použitím tohoto produktu
včetně (nikoli pouze) přímých, náhodných a následných škod a zříká se odpovědnosti za takové škody v plném
rozsahu, nakolik to umožňuje platná legislativa. Uživatel je výhradně zodpovědný za určení kritických rizik
aplikace a za instalaci odpovídajících mechanismů ochrany procesů během potenciální nesprávné funkce
zařízení.
Před vybalením, montáží a uvedením přístroje do provozu si prosím pozorně přečtěte celý tento
návod. Zvláštní pozornost věnujte všem upozorněním na možná nebezpečí a výstražným
informacím. V opačném případě může dojít k vážným poraněním obsluhy a poškození přístroje.
Ujistěte se, že nedošlo k poškození obalu tohoto zařízení a přístroj nepoužívejte a neinstalujte jinak,
než jak je uvedeno v tomto návodu.
Informace o možném nebezpečí
N E B E Z P E Č Í
Označuje možnou nebo bezprostředně rizikovou situaci, jež může v případě, že jí nezabráníte, vést k usmrcení
nebo vážnému zranění.
V A R O V Á N Í
Upozorňuje na možné nebo skryté nebezpečné situace, jež by bez vhodných preventivních opatření mohly vést
k úmrtí nebo vážnému poranění.
P O Z O R
Upozorňuje na možnou nebezpečnou situaci, jež by mohla mít za následek menší nebo mírné poranění.
Čeština 105
U P O Z O R N Ě N Í
Označuje situaci, která může způsobit poškození přístroje, pokud se nezabrání jejímu vzniku. Upozorňuje
na informace vyžadující zvláštní pozornost.
Výstražné symboly
Přečtěte si všechny štítky a etikety na přístroji. Pokud se jimi nebudete řídit, může dojít k poranění
osob nebo poškození přístroje. Odkazy na symboly na přístroji naleznete v návodu spolu
s výstražnou informací.
Toto je symbol bezpečnostního upozornění. Řiďte se všemi bezpečnostními oznámeními s tímto
symbolem, abyste předešli možnému zranění. Pokud je umístěn na přístroji, podívejte se do návodu
pro uživatele na informace o funkci a bezpečnosti.
Tento symbol označuje přítomnost zdroje světla, který může potenciálně způsobit lehké poranění
zraku. Řiďte se všemi zprávami za tímto symbolem, abyste předešli možnému poranění zraku.
Tento symbol označuje přítomnost součástí citlivých na výboj elektrostatické elektřiny a upozorňuje
na nutnost zvýšené opatrnosti, aby nedošlo k jejich poškození.
Elektrické zařízení označené tímto symbolem se po 12. srpnu 2005 nesmí likvidovat prostřednictvím
evropských systémů veřejného odpadu. V souladu s evropskými místními a národními předpisy
(Směrnice EU 2002/98/ES) musí evropští uživatelé elektrických zařízení vrátit staré zařízení nebo
zařízení s prošlou životností výrobci k likvidaci, a to zdarma.
Poznámka: Obraťte se prosím na výrobce nebo dodavatele zařízení a vyžádejte si pokyny, jak vrátit zařízení s prošlou
životností, elektropříslušenství dodané výrobcem a veškeré doplňkové položky k řádné likvidaci.
Celkový přehled
N E B E Z P E Č Í
Chemické nebo biologické riziko. Je-li tento přístroj používán ke sledování procesu čištění odpadních
vod nebo pro systém dodávky chemických látek, pro něž existují regulatorní limity a požadavky
na sledování související s veřejným zdravím, výrobou potravin nebo jejich zpracováním, pak
je na odpovědnosti uživatele tohoto přístroje, aby se seznámil a dodržoval všechny platné zákony
a předpisy a zavedl dostatečné a vhodné mechanismy zaručující dodržování platných zákonů
a předpisů v případě poruchy přístroje.
Tato sonda je uzpůsobena tak, aby fungovala s kontrolérem pro shromažďování dat a pro provoz.
Sondu lze používat s několika různými kontroléry. naleznete v návodu pro uživatele ke konkrétnímu
kontroléru.
Primární použití této sondy jsou aplikace na městské a průmyslové odpadní vodě. Technologie
sondy LDO nespotřebovává kyslík a dokáže měřit koncentraci rozpuštěného kyslíku v místech
se slabým či žádným prouděním kapaliny okolo sondy. Viz Obr. 1.
106 Čeština

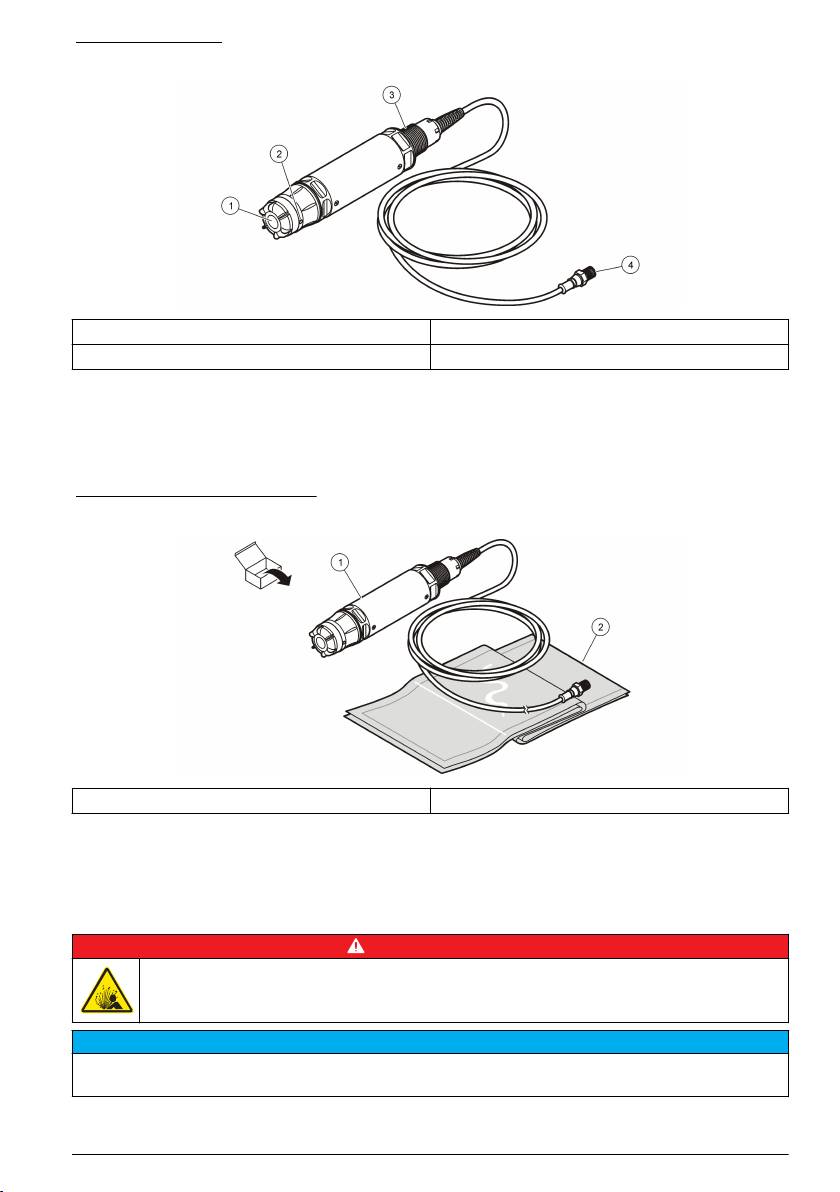

Obr. 1 Sonda LDO
1 Víčko sondy 3 1palcové NPT
2 Teplotní čidlo 4 Konektor, rychlospojovací (standardní)
Seznam součástí sondy LDO
Ověřte, že jste obdrželi všechny součásti uvedené v Obr. 2. V případě, že některé položky chybí
nebo jsou poškozené, se ihned obraťte na výrobce nebo příslušného obchodního zástupce. Viz
Obr. 2.
Obr. 2 Seznam součástí sondy
1
1 Sonda LDO
2 Kalibrační vaky (2x)
1
Přiložený návod pro uživatele není zobrazen.
Instalace
Validace typu sondy
N E B E Z P E Č Í
Nebezpečí výbuchu. Připojujte pouze periferní jednotky, které jsou zřetelně označeny jako
certifikované pro nebezpečné prostředí třídy 1, oddíl 2.
U P O Z O R N Ě N Í
Verze tohoto produktu certifikovaná pro nebezpečná prostředí nesplňuje požadavky směrnice 94/9/ES (Směrnice
ATEX).
1. Najděte konektorový konec kabelu.
Čeština 107
2. Přečtěte štítek na konektorovém konci kabelu V případě sond certifikovaných pro nebezpečné
prostředí bude na štítku uvedeno „Rated: Class 1 Division 2“ (Klasifikace: Třída 1 divize 2).
3. Prohlédněte konektor.
•
Sondy certifikované pro nebezpečné prostředí mají konektor s bezpečnostním uzávěrem. Viz
Obr. 3 na straně 108.
• Sondy, které nejsou certifikované pro nebezpečné prostředí, mají rychlospojovací konektor bez
bezpečnostního uzávěru.
Připojení sondy v nebezpečném prostředí
N E B E Z P E Č Í
Nebezpečí výbuchu. Toto zařízení je vhodné pro použití v prostředí s nízkým rizikem nebo pro třídu 1,
divizi 2, skupiny A, B, C, D rizikových umístění s danými sondami a funkcemi instalovanými podle
rozměrového nákresu instalace v rizikovém prostředí. Při instalaci vždy postupujte podle instrukcí
v rozměrovém nákresu a příslušných směrnicích elektrických kodexů.
N E B E Z P E Č Í
Nebezpečí výbuchu. Před připojováním a odpojováním elektrických součástí nebo obvodů
se přesvědčte o tom, že zařízení bylo dokonale odpojeno od zdroje elektrického proudu a že ani
v jeho okolí nehrozí nebezpečí.
U P O Z O R N Ě N Í
V nebezpečném prostředí používejte pouze sondu a kabelový uzávěr certifikovaný pro nebezpečná prostředí.
Verze tohoto produktu certifikovaná pro nebezpečná prostředí nesplňuje požadavky směrnice 94/9/ES (Směrnice
ATEX).
Další informace naleznete viz Validace typu sondy
na straně 107.
1. Z kontroléru sejměte kryt konektoru. Uchovejte kryt konektoru, abyste jím mohli otvor konektoru
opět zakrýt po odebrání sondy.
2. Připojte sondu ke kontroléru. Více informací viz návod pro uživatele kontroléru.
3. Nasaďte bezpečnostní uzávěr na konektor.
4. K vyjmutí bezpečnostního uzávěru konektoru použijte malý plochý šroubovák. Viz Obr. 3.
Obr. 3 Bezpečnostní uzávěr konektoru
108 Čeština
Připojení sondy v jiném než nebezpečném prostředí
Připojení sondy LDO ke kontroléru SC viz Obr. 4. Pokyny pro zapojení najdete v příručce pro
konkrétní kontrolér SC.
Obr. 4 Připojení sondy LDO (zobrazena sonda pro jiné než nebezpečné prostředí)
Po připojení sondy vyhledejte sondu. Viz Instalace sondy na straně 109.
Instalace sondy
Sondu lze nainstalovat dvěma způsoby:
•
Připojujte sondu, pouze pokud je napájení kontroléru vypnuté. Kontrolér vyhledá a nainstaluje
nové sondy, jakmile se zapne.
• Připojujte ssondu, pouze pokud je napájení kontroléru zapnuté. Instalace nové sondy pomocí
příkazu Scan Devices (Vyhledat zařízení):
Volba Popis
Kontrolér sc200 Přejděte do nabídky MENU>TEST/MAINT>SCAN DEVICE
(MENU>TEST/ÚDRŽBA>VYHLEDÁVÁNÍ ZAŘÍZENÍ).
Kontrolér sc100 Přejděte do nabídky MENU>TEST/MAINT>SCAN SENSORS
(MENU>TEST/ÚDRŽBA>VYHLEDÁVÁNÍ SOND).
Kontrolér sc1000 Přejděte do nabídky MENU>SYSTEM SETUP>DEVICE MANAGEMENT>SCANNING
FOR NEW DEVICES (MENU>NASTAVENÍ SYSTÉMU>SPRÁVA
ZAŘÍZENÍ>VYHLEDÁVÁNÍ NOVÝCH ZAŘÍZENÍ)
Připojení digitální sondy viz Připojení sondy v jiném než nebezpečném prostředí na straně 109
.
Možnosti instalace sondy
Volitelné doplňky instalace a příslušenství pro sondu LDO se dodávají s pokyny pro instalaci
v instalační sadě. Obr. 5 uvádí několik různých možností instalace. Objednávky instalačního
hardwaru viz Náhradní díly a příslušenství na straně 119
Čeština 109
Obr. 5 Možnosti instalace
1 Montáž na nosné tyči 4 Řetězová montáž
2 Montáž na plovoucím balónku 5 Sjednocená montáž
3 Montáž s ofukovacím systémem
Provoz
Navigace uživatele
Další informace o popisu klávesnice a navigaci naleznete v dokumentaci k řadiči.
Konfigurace sondy
Pokud chcete zadat identifikační informace pro sondu a změnit možnosti pro zpracování dat a jejich
uchování, použijte nabídku konfigurace.
Informace o instalaci sondy viz Instalace sondy na straně 109
.
Ověřte, že všechny hodnoty nabídky Configuration (Konfigurace) jsou pro danou aplikaci správné.
1. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CONFIGURE
(MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KONFIGUROVAT).
2. Vyberte některou možnost, ENTER. Následující tabulka uvádí seznam dostupných voleb.
110 Čeština
Volba Popis
EDIT NAME (Upravit název) Změní název, který odpovídá sondě v horní části obrazovky měření. Název
může mít maximálně 10 znaků v jakékoliv kombinaci písmen, čísel, mezer
a znamének.
SET UNITS (Nastavení
TEMP - Nastaví jednotky teploty na °C (výchozí) nebo °F.
jednotek)
MEASURE - Nastaví měrné jednotky na mg/l, ppm nebo %.
ALT/PRESS - Nastaví nadmořskou výšku v metrech nebo stopách, nebo
nastaví atmosférický tlak v mmHg nebo torr. (Výchozí hodnota = 0 ft)
ALT/PRESS (Nadmořská
Zadání hodnoty nadmořské výšky nebo atmosférického tlaku. Přesné nastavení
výška, tlak)
této hodnoty je předpokladem správného měření % nasycení a kalibrace
na vzduch. (Výchozí = 0 ft).
SALINITY (Salinita) Zadejte hodnotu salinity. Rozsah salinity: 0,00 až 250,00 promile (‰). Další
informace naleznete v Zadání korekční hodnoty obsahu soli na straně 112.
(Výchozí hodnota = 0)
SIGNAL AVERAGE (Průměr
Nastavte časový interval pro měření průměru signálu v sekundách
signálu)
CLEAN INTRVL (Interval
Nastavte časový interval pro ruční čištění sondy ve dnech (Výchozí hodnota =
čištění)
0 dnů. Hodnota 0 dnů deaktivuje interval čištění.)
RESET CLN INTRVL
Nastavte časový interval na poslední uložený interval čištění
(Resetování intervalu čištění)
LOG SETUP (Nastavení
Nastaví časový interval pro ukládání dat do protokolu dat – 0,5, 1, 2, 5, 10,
logování)
15 (výchozí), 30, 60 minut.
SET DEFAULTS (Nastavení
Obnoví konfigurovatelné výchozí hodnoty pro sondu. Nemění nastavení pro
původních hodnot)
sklon nebo posun.
Zadání hodnoty atmosférického tlaku
Tovární nastavení pro atmosférický tlak (tlak vzduchu) je 0 stop neboli hladina moře. Chcete-li změnit
výchozí hodnotu, použijte kroky v tomto postupu. Nastavení tlaku vzduchu se zadává buď jako
nadmořská výška nebo jako jednotky tlaku (preferováno).
Poznámka: Přesný tlak vzduchu je zásadní pro kalibraci nasyceným vzduchem (Kalibrace ve vzduchovém vaku
na straně 113
). Používejte pouze absolutní tlak, bez úpravy. Pokud absolutní tlak vzduchu není znám, použijte
správnou nadmořskou výšku pro dané místo.
1. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CONFIGURE>SET UNITS>AIR
PRESS/ALT UNITS (MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KONFIGUROVAT>NAST
JEDNOTKY>JEDNOTKY VZDUCH TLAKU/NADM VÝŠKY).
2. Vyberte jednu z uvedených možných jednotek:
Volba Popis
stopa Stopa - jednotka měření nadmořské výšky
m Metry - metrická jednotka měření nadmořské výšky
mmHg Milimetry rtuti - metrická jednotka měření absolutního tlaku vzduchu
torr Jednotka měření absolutního tlaku vzduchu
3. Potvrďte volbu. Obrazovka zadávání hodnot bude zobrazovat vybrané jednotky.
4. Zadejte hodnotu a potvrďte.
Čeština 111
Zadání korekční hodnoty obsahu soli
Měření rozpuštěného kyslíku ve vzorcích solného roztoku mohou zobrazit zdánlivou hodnotu
rozpuštěného kyslíku, která se velmi liší od skutečné hodnoty rozpuštěného kyslíku. Vliv
rozpuštěných solí ve vzorku lze korigovat zadáním korekčního faktoru salinity.
Poznámka: Pokud přítomnost nebo množství salinity v procesu nejsou známy, poraďte se s technickými
pracovníky příslušné čistírny odpadních vod.
1. Použijte konduktometr pro měření konduktivity vzorku v mS/cm při referenční teplotě 20 °C.
2. Použijte Tabulka 1 pro odhad korekčního faktoru salinity vyjádřeného v promilích saturace (‰).
Poznámka: Koncentrace chloridových iontů v g/kg odpovídá chlorinitě vzorku. Salinita se počítá podle vzorce:
salinita = 1,80655 × chlorinita.
Salinitu lze vypočítat pomocí poměru v části 2520 B Standard Methods for the Examination
*
of Water and Wastewater.
,
3. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CONFIGURE>SALINITY
(MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KONFIGUROVAT>SALINITA).
4. Zadejte korekční faktor obsahu soli a potvrďte.
Tabulka 1 Nasycenost solemi (‰) při dané hodnotě konduktivity (mS/cm)
mS/cm ‰ mS/cm ‰ mS/cm ‰ mS/cm ‰
5 3 16 10 27 18 38 27
6 4 17 11 28 19 39 28
7 4 18 12 29 20 40 29
8 5 19 13 30 21 42 30
9 6 20 13 31 22 44 32
10 6 21 14 32 22 46 33
11 7 22 15 33 23 48 35
12 8 23 15 34 24 50 37
13 8 24 17 35 25 52 38
14 9 25 17 36 25 54 40
15 10 26 18 37 26
Konfigurace lineárního výstupu do kontroléru
Lineární výstupy odesílají data sondy zpět do zařízení PLC, SCADA nebo jiného systému pro sběr
dat.
1. Přejděte do nabídky nastavení výstupu kontroléru.
Volba Popis
sc200 Přejděte do nabídky MENU>SETTINGS>sc200 SETUP>OUTPUT SETUP>[Select Output]>SET
FUNCTION (MENU>NASTAVENÍ>NASTAVENÍ sc200>NASTAVENÍ VÝSTUPU>[Vybrat
výstup]>FUNKCE NASTAVIT.
*
Standardní metody pro zkoušky vody a odpadní vody, 20. vydání. Vydali Lenore S. Clesceri,
Arnold E. Greenberg a Andrew D. Eaton, str. 2-48-2-29 (1998). Vztah mezi chlorinitou
a rozpustností kyslíku uvádí stejný referenční materiál v 4500-O:I str. 4-131.
112 Čeština
Volba Popis
sc100 Přejděte do nabídky MENU>SYSTEM SETUP>OUTPUT SETUP>[Select Output]>SET FUNCTION
(MENU>NASTAVENÍ SYSTÉMU>NASTAVENÍ VÝSTUPU>[Vybrat výstup]>FUNKCE NASTAVIT).
sc1000 Přejděte do nabídky MENU>SYSTEM SETUP>OUTPUT SETUP>[Select Output]>SET FUNCTION
(MENU>NASTAVENÍ SYSTÉMU>NASTAVENÍ VÝSTUPU>[Vybrat výstup]>FUNKCE NASTAVIT).
2. Nastavte funkci pro kontrolér.
Volba Popis
sc200 LINEÁRNÍ
sc100 LINEAR CONTROL (Výchozí hodnota)
sc1000 LINEAR CONTROL (Výchozí hodnota)
Registry Modbus
Pro komunikaci po síti je k dispozici seznam registrů Modbus. Další informace naleznete
na stránkách www.hach.com nebo www.hach-lange.com.
Kalibrace pro měření
Sonda se podle specifikace·kalibruje u výrobce. Výrobce nedoporučuje kalibraci, pokud to pravidelně
nevyžaduje regulační úřad. Je-li nutná kalibrace, nechte sondu před kalibrací ustálit procesem.
Nekalibrujte sondu při spuštění.
Tabulka 2 uvádí možnosti kalibrace.
Tabulka 2 Možnosti kalibrace
Volba Popis
AIR CAL (Kalibrace na vzduch) Doporučená metoda kalibrace. Tato kalibrace upraví sklon.
SAMPLE CAL (Kalibrace na vzorek) Kalibrace porovnáním s přenosným přístrojem pro měření
rozpuštěného kyslíku. Tato kalibrace upraví posun.
RESET DFLT CAL (Reset na výchozí
Resetuje kalibrační zisk (sklon) a posun na výchozí nastavení:
hodnoty kalibrace)
výchozí zisk = 1,0; výchozí posun = 0,0

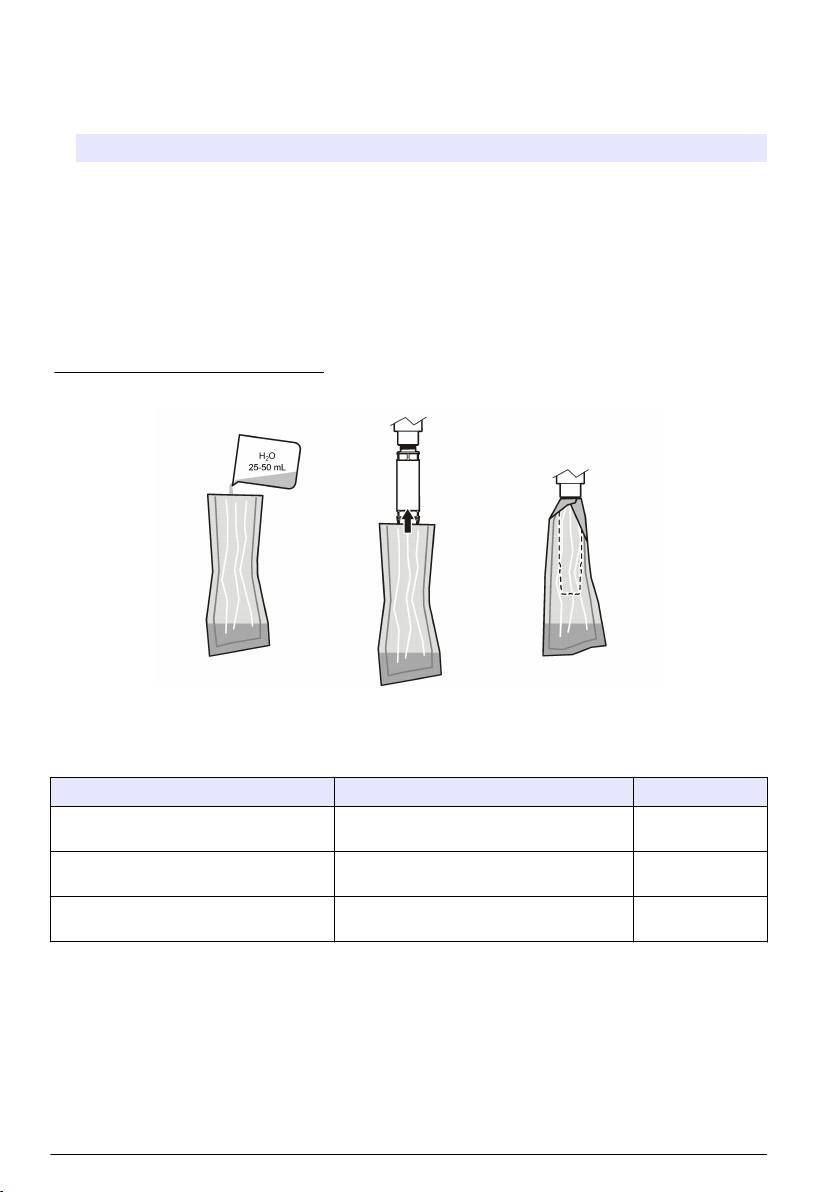

Kalibrace ve vzduchovém vaku
Poznámky pro uživatele:
•
Ověřte, že v kalibračním vaku je voda.
• Ověřte, že těsnění mezi kalibračním vakem a tělesem sondy nepropouští.
• Ověřte, že když se sonda kalibruje, je suchá
• Ověřte, že nastavení tlaku vzduchu/nadmořské výšky přesně odpovídá místu kalibrace.
• Nechejte teplotní čidlo sondy dostatečně dlouho stabilizovat na teplotu místa, kde se nachází
kalibrační vak. Velký teplotní rozdíl mezi procesem a místem kalibrace může vyžadovat
až 15 minut stabilizace.
1. Vyjměte sondu z procesního prostředí. Na čištění senzoru použijte vlhký hadřík.
2. Vložte sondu do kalibračního vaku s 25-50 ml vody. Ověřte, že víčko sondy se nedotýká vody
v kalibračním vaku a že na víčku sondy nejsou žádné kapky vody (Obr. 6).
3. Použijte gumičku, šňůrku nebo ruku, abyste utěsnili těleso sondy kolem dokola.
4. Před kalibrací nechte přístroj 15 minut stabilizovat. Během stabilizace nevystavujte kalibrační vak
přímému slunečnímu záření.
5. Ověřte, že aktuální absolutní tlak vzduchu nebo nadmořská výška jsou správně nakonfigurované.
Viz Zadání hodnoty atmosférického tlaku na straně 111.
Čeština 113
Poznámka: Výrobce doporučuje jako nejlepší postup používat absolutní nebo skutečný tlak vzduchu.
6. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CALIBRATE>AIR CAL
(MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KALIBROVAT>KAL NA VZDUCH).
7. Zvolte možnost pro výstupní signál během kalibrace:
Volba Popis
Active (Aktivní) Přístroj odešle během procesu kalibrace aktuální naměřenou výstupní hodnotu.
Hold (Uchovat výstupy) Výstupní hodnota sondy je držena během kalibrace na aktuální naměřené
hodnotě.
Transfer (Přenos) Během kalibrace je odeslána přednastavená hodnota. Pokud potřebujete změnit
přednastavenou hodnotu, podívejte se do uživatelské příručky kontroléru.
8. Kontrolér zobrazí zprávu „Move the probe to bag“ (Přesuňte sondu do vaku). Nechte hodnotu
stabilizovat. Stisknutím tlačítka ENTER potvrďte stabilní hodnotu. Alternativně pokračujte
v kalibraci, dokud se na displeji nezobrazí hlášení „Complete“ (Dokončeno).
9. Po zkalibrování sondu umístěte do procesního prostředí. Stiskněte ENTER.
Obr. 6 Postup kalibrace na vzduch
Jestliže se hodnota nestabilizuje, displej zobrazí hlášení „Unable to Calibrate“ (Nelze kalibrovat)
a chybové hlášení. Tabulka 3 zobrazí chybové hlášení a řešení problémů kalibrace.
Tabulka 3 Chybová hlášení kalibrace na vzduch
Hlášení Popis Řešení
Cal fail, gain high (Selhání kalibrace,
Vypočítaná hodnota zisku je příliš vysoká. Zopakujte kalibraci.
vysoký zisk)
Cal fail, gain low (Selhání kalibrace, nízký
Vypočítaná hodnota zisku je příliš nízká. Zopakujte kalibraci.
zisk)
Cal fail, unstable (Selhání kalibrace,
Hodnota se nestabilizovala na maximu
Zopakujte kalibraci.
nestabilní)
během povolené doby kalibrace.
Bodová KAL - kalibrace porovnáním
Tato metoda kalibrace používá alternativní sondu připojenou k přenosnému přístroji.
1. Umístěte alternativní sondu do procesního prostředí. Umístěte druhou sondu co nejblíže první.
2. Počkejte, až se hodnota rozpuštěného kyslíku stabilizuje.
3. V kontroléru pro první sondu přejděte do nabídky MENU>SENSOR SETUP>[Select
Sensor]>CALIBRATE>SAMPLE CAL (MENU>NASTAVENÍ SONDY>[Vybrat
sondu]>KALIBROVAT>BODOVÁ KAL).
114 Čeština
4. Zvolte možnost pro výstupní signál během kalibrace:
Volba Popis
Active (Aktivní) Přístroj odešle během procesu kalibrace aktuální naměřenou výstupní hodnotu.
Hold (Uchovat výstupy) Výstupní hodnota sondy je držena během kalibrace na aktuální naměřené
hodnotě.
Transfer (Přenos) Během kalibrace je odeslána přednastavená hodnota. Pokud potřebujete změnit
přednastavenou hodnotu, podívejte se do uživatelské příručky kontroléru.
5. Kontrolér zobrazí:
•
„Press ENTER when stabilized“ (Po stabilizaci stiskněte ENTER)
• Měření aktuálního rozpuštěného kyslíku
• Měření aktuální teploty
6. Po ustálení měření stiskněte ENTER. Displej zobrazí zadávací obrazovku.
Poznámka: Měření se obvykle stabilizuje do 2 až 3 minut.
Jestliže se hodnota nestabilizuje, displej zobrazí hlášení „Unable to Calibrate“ (Nelze kalibrovat)
a chybové hlášení. Tabulka 4 zobrazí chybové hlášení a řešení problémů kalibrace.
Tabulka 4 Chybová hlášení kalibrace na vzorek
Hlášení Popis Řešení
Cal fail, offset high (Selhání kalibrace,
Vypočítaná hodnota posunu je příliš vysoká. Zopakujte kalibraci.
vysoký posun)
Cal fail, offset low (Selhání kalibrace, nízký
Vypočítaná hodnota posunu je příliš nízká. Zopakujte kalibraci.
posun)
Cal fail, unstable (Selhání kalibrace,
Hodnota se nestabilizovala na maximu
Zopakujte kalibraci.
nestabilní)
během povolené doby kalibrace.
Ukončení procesu kalibrace
1. Během kalibrace stiskněte klávesu BACK (Zpět). Zobrazí se tři možnosti:
Volba Popis
ABORT (Přerušit) Kalibrace bude zastavena. Nová kalibrace musí začít zase od začátku.
BACK TO CAL (Zpět
Návrat k aktuální kalibraci.
ke kalibraci)
LEAVE (Zastavit) Dočasně ukončí kalibraci. K ostatním nabídkám lze přistupovat, zatímco
kalibrace pokračuje na pozadí. Nyní může začít kalibrace druhé sondy (pokud
existuje). Pokud se chcete vrátit ke kalibraci, stiskněte klávesu MENU a zvolte
možnost Sensor Setup (Nastavení sondy, [Select Sensor (Zvolit sondu)].
2. Vyberte jednu z možností. Potvrťe.
Resetování kalibrace na výchozí hodnoty
Nastavení lze zresetovat na výchozích hodnoty od výrobce. Hodnota zisku se nastaví
na 1,0 a hodnota posunu se nastaví na 0,0.
1. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CALIBRATE>RESET CAL
DEFLT (MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KALIBROVAT>RESET VÝCHOZÍ NAST
KAL).
2. Displej zobrazí potvrzovací zprávu. Potvrďte resetování sondy na výchozí kalibrační křivku
výrobce.
Čeština 115
Údržba
N E B E Z P E Č Í
Různá nebezpečí. Práce uvedené v tomto oddíle dokumentu smí provádět pouze dostatečně
kvalifikovaný personál.
N E B E Z P E Č Í
Nebezpečí výbuchu. Před připojováním a odpojováním elektrických součástí nebo obvodů
se přesvědčte o tom, že zařízení bylo dokonale odpojeno od zdroje elektrického proudu a že ani
v jeho okolí nehrozí nebezpečí.
N E B E Z P E Č Í
Nebezpečí výbuchu. Nahrazení součástí může negativně ovlivnit vhodnost pro třídu 1, divizi 2. Před
výměnou kterékoliv součásti přístroje se přesvědčte o tom, že zařízení bylo dokonale odpojeno
od zdroje elektrického proudu a že v jeho okolí nehrozí nebezpečí.
U P O Z O R N Ě N Í
Verze tohoto produktu certifikovaná pro nebezpečná prostředí nesplňuje požadavky směrnice 94/9/ES (Směrnice
ATEX).
Plán údržby
Plán údržby zobrazuje minimální časový odstup pro úkoly pravidelné údržby. U aplikací, které
způsobují znečištění elektrody, provádějte údržbu častěji.
Poznámka: Při údržbě nebo čištění sondu nerozebírejte.
Proces údržby Doporučená minimální frekvence
Čištění sondy Jednou za 90 dní
Kontrola případného poškození sondy Jednou za 90 dní
Kalibrujte sondu Podle doporučení regulačního úřadu
Čištění sondy
Vyčistěte vnější povrch sondyměkkým, zvlhčeným hadříkem.
Poznámka: Pokud je před čištěním nutné víčko sondy odmontovat, nevystavujte vnitřní prostor víčka po delší dobu
přímému slunečnímu záření.
Nastavení nebo změna intervalu čištění
Podmínky používání mohou vyžadovat kratší nebo dovolovat delší intervaly mezi manuálním
čištěním sondy. Výchozí interval čištění je 0 dní. Chcete-li interval změnit, postupujte podle kroků
v této proceduře.
1. Přejděte do nabídky MENU>SENSOR SETUP>[Select Sensor]>CONFIGURE>CLEAN INTRVL
(MENU>NASTAVENÍ SONDY>[Vybrat sondu]>KONFIGUROVAT>INTERVAL ČIŠTĚNÍ).
2. Změňte podle potřeby hodnotu. Potvrďte změnu.
• Chcete-li vypnout interval čištění, nastavte hodnotu na 0.
Výměna víčka sondy
V A R O V Á N Í
Potenciální nebezpečí výbuchu. Nastavovací víčko sondy není dimenzováno pro použití
v nebezpečném prostředí.
116 Čeština
Náhradní víčka a nastavovací víčka se dodávají společně s instalačními pokyny. Výměna víčka viz
přiložené pokyny.
Chcete-li dosáhnout co nejlepšího výkonu a přesnosti, vyměňujte víčko sondy:
•
Každé dva roky
• Pokud při pravidelných prohlídkách zjistíte významnou erozi víčka sondy
Poruchy, jejich příčiny a odstraňování
Nabídka diagnostiky a testování
Nabídka diagnostiky a testování zobrazí aktuální informace a historii sondy LDO.
Do nabídky diagnostiky a testu přejdete takto: MENU>SENSOR SETUP>[Select
Sensor]>DIAG/TEST (MENU>NASTAVENÍ SONDY>[Vybrat sondu]>DIAG/TEST).
Viz Tabulka 5.
Tabulka 5 Nabídka DIAG/TEST (Diagnostika/Testování)
Volba Popis
SENSOR INFO (Informace
SOFTWARE VERS—Zobrazí verzi nainstalovaného softwaru
o sondě)
BOOT VERSION—Zobrazí verzi nainstalovaného spouštěcího programu
DRIVER VERS—Zobrazí verzi nainstalovaných softwarových ovladačů
LOT CODE (Kód série Zobrazí výrobní sérii víčka sondy
SÉRIOVÉ ČÍSLO Sériové číslo sondy
GAIN CORR (Korekce zisku) Úprava kalibrační hodnoty zisku.
Rozsah: 0,50 až 2,00
OFFSET CORR (Korekce
Úprava kalibrační hodnoty posunu (mg/l nebo ppm).
posunu)
Rozsah: -3.00 až +3.00
PHASE DIAG (Diagnostika
Zobrazí fázi pro všechny, červené a modré vlnové délky. Aktualizuje se jednou
fází)
za sekundu.
AMPL DIAG (Diagnostika
Zobrazí amplitudu pro všechny, červené a modré vlnové délky. Aktualizuje
amplitudy)
se jednou za sekundu.
DAYS TO CLEAN (Počet dní
Zobrazí počet dní do dalšího naplánovaného manuálního čištění.
do čištění)
SENSOR LIFE (Životnost
Zobrazí počet dní do další naplánované výměny víčka sondy
sondy)
Seznam chyb
Pokud se vyskytne chyba, naměřená hodnota na obrazovce měření bliká. Chování výstupu je určeno
nastavením kontroléru. Podrobnosti viz návod kontroléru.
Čeština 117
Chcete-li zobrazit aktuální chyby sondy, přejděte do nabídky MENU>DIAGNOSTICS>[Select
Sensor]>ERROR LIST (MENU>DIAGNOSTIKA>[Vybrat sondu]>SEZNAM CHYB). Viz Tabulka 6.
Tabulka 6 Seznam chyb sondy LDO
Porucha Možná příčina Řešení
RED AMPL LOW (Červená amplituda nízká,
Víčko sondy není
Sejměte víčko sondy
hodnota je méně než 0,01)
nainstalovaná nebo není
a nainstalujte jej znovu.
nainstalovaná správně.
NEBO
BLUE AMPL LOW (Modrá amplituda nízko,
Ve víčku sondy
Prohlédněte vnitřek víčka
hodnota je méně než 0,01)
je zablokována světelná
sondy a čočku.
dráha.
Sonda nepracuje správně. Ověřte, že LED bliká.
Obraťte se na výrobce.
SEZNAM VAROVÁNÍ
Když bliká ikona varování (sc100 a sc200) nebo když je obrazovka žlutá (sc1000), zobrazí se v dolní
části obrazovky měření zpráva. Na přístroji sc1000 se varování projeví žlutou obrazovkou. Chcete-li
zobrazit aktuální chyby sondy, přejděte do nabídky MENU>DIAGNOSTICS>[Select
Sensor]>WARNING LIST (MENU>DIAGNOSTIKA>[Vybrat sondu]>SEZNAM VAROVÁNÍ). Viz
Tabulka 7.
Tabulka 7 Seznam varování sondy
Varování Popis Řešení
EE SETUP ERR Poškozená paměť EPROM Hodnoty
Obraťte se na technickou podporu výrobce.
byly nastaveny na výchozí
EE RSRVD ERR
nastavení.
TEMP < 0 C Procesní teplota je nižší než 0 °C Zvyšte procesní teplotu nebo přestaňte
sondu používat, dokud procesní teplota není
v rozsahu specifikovaném pro sondu.
TEMP > 50 C Procesní teplota je vyšší než 50 °C Snižte procesní teplotu nebo přestaňte sondu
používat, dokud procesní teplota není
v rozsahu specifikovaném pro sondu.
RED AMPL LOW Hodnota klesla pod 0,03 Viz Tabulka 6 na straně 118 .
RED AMPL HIGH Hodnota je vyšší než 0,35 Obraťte se na technickou podporu.
BLUE AMPL LOW Hodnota je nižší než 0,03 Viz Tabulka 6 na straně 118.
BLUE AMPL HIGH Hodnota je vyšší než 0,35 Obraťte se na technickou podporu.
CAP CODE FAULT
Kód víčka sondy se porušil. Kód
Proveďte proceduru nastavení víčka sondy.
(Chyba kódu víčka)
se automaticky resetoval na výchozí
Není-li pro víčko sondy k dispozici žádné
kódy série a víčka.
nastavovací víčko, volejte technickou
podporu.
Seznam událostí
Seznam událostí uchovává protokol změn podle toho, jak jsou data zaznamenávána sondou.
Chcete-li zobrazit události sondy, přejděte do nabídky MENU>DIAGNOSTICS>[Select
Sensor]>EVENT LIST (MENU>DIAGNOSTIKA>[Vybrat sondu]>SEZNAM UDÁLOSTÍ).
118 Čeština
Viz Tabulka 8.
Tabulka 8 Seznam událostí sondy
Událost Popis
ALT/PRESSURE UNIT CHANGE (Změna jednotek
Změnily se jednotky atmosférického tlaku nebo
výšky/tlaku)
nadmořské výšky.
ALT/PRESSURE CHANGE (Změna výšky/tlaku) Změnila se hodnota nadmořské výšky nebo
atmosférického tlaku.
TEMP UNIT CHANGE (Změna jednotky teploty) Změnily se jednotky teploty.
MEAS UNIT CHANGE (Změna jednotky měření) Změnila se nová jednotka měření.
SALINITY CHANGE (Změna obsahu soli) Změnila se hodnota obsahu soli.
SET DEFAULT (Nastavit výchozí) Nastavení sondy se obnovilo na výchozí hodnoty.
SENSOR SETUP CHANGE (Změna nastavení sondy) Změnilo se nastavení sondy.
CLEAN INTERVAL TIMER CHANGE (Změna časovače
Změnila se doba mezi čištěním sondy.
intervalu čištění)
SENSOR CAP LIFE TIMER CHANGE (Změna časovače
Změnila se doba mezi výměnami víčka sondy.
životnosti víčka sondy)
Náhradní díly a příslušenství
Náhradní položky
Popis Položka č. (US / EU)
Sonda LDO, s jedním víčkem a 2 kalibračními vaky 9020000 / LXV416.99.20001
Sonda LDO pro nebezpečné prostředí, s jedním víčkem a 2 kalibračními vaky 9020300 / —
Víčko sondy, náhradní (obsahuje nastavovací víčko sondy, které není
9021100 / 9021150
dimenzováno pro nebezpečné prostředí třídy 1, oddíl 2)
Příslušenství
Popis Položka č. (US / EU)
Kabelový uzávěr sondy pro nebezpečná prostředí 6139900 / —
Výkonný systém pro čištění ofukováním, 115 V (není dimenzováno pro použití
6860000 / 6860003.99.0001
v nebezpečném prostředí)
Výkonný systém pro čištění ofukováním, 230 V (nemá certifikát ATEX pro
6860100 / 6860103.99.0001
použití v nebezpečném prostředí)
Kalibrační vak (1x) 5796600 / 5796600
1
Prodlužovací kabel k sondě, jiné než nebezpečné prostředí, 7,7 m
US: 5796000, 7,7 m
EU: LZX849, 10 m
Instalační sada pro montáž na nosné tyči (PVC) 9253000 / LZY714.99.21810
Instalační sada pro montáž na plovoucím balónku(PVC) 9253100 / LZX914.99.42200
Instalační sada pro montáž se systémem ofuku 9253500 / LZY812
Instalační sada pro řetězovou montáž (nerezová ocel) — / LZX914.99.11200
Čeština 119
Popis Položka č. (US / EU)
Instalační sada pro sjednocenou montáž 9257000 / 9257000
Měřicí přístroj HQd s odolnou sondou LDO (není dimenzován pro použití
8505200 / HQ40D.99.310.000
v nebezpečném prostředí)
1
Dostupné i v délkách 15 m a 30 m
120 Čeština
