Részletes leírás Adatok

Tanúsítványok (csak az 5790001 típusú

A felsorolt ETL folyamatok megfelelnek az ANSI/ISA, CSA és FM

érzékelő)

szabványok veszélyes helyszíneken történő felhasználásokkal

kapcsolatos előírásainak.

Megjegyzés: A termék nem felel meg a 94/9/EK irányelvnek (ATEX irányelv).

Minimális áramlási sebesség Nem szükséges

Kalibrálás/ellenőrzés Levegőkalibrálás: Egy pontos, 100%-os víztelítettségű levegő

Minta kalibrálás: Összehasonlítás a szabványos készülékkel

A szonda bemerítési mélységi- és

Nyomás határértékek 34 m (112 láb), 345 kPa (50 psi)

nyomás-határértékei

maximumnál; ennél a mélységnél lehet, hogy nem tartható meg a

pontosság.

Érzékelőkábel 10 m (30 láb) integrál kábel gyorsan kihúzható dugóval (minden

érzékelőtípusnál)

Legfeljebb 100 m-ig lehetséges, hosszabbító kábelekkel (csak a

nem I. osztályú, 2. kategóriájú érzékelőtípusoknál)

Legfeljebb 1000 m-ig lehetséges, csatlakozó dobozzal (csak a nem

I. osztályú, 2. kategóriájú érzékelőtípusoknál)

A szonda súlya 1,0 kg (2 font, 3 uncia)

Az érzékelő méretei Átmérő x hossz: 49.53 x 255.27 mm (1.95 x 10.05 hüvelyk)

Teljesítményigény 12 VDC, 0,25 A, 3 W

Jótállás Szonda: 3 év, gyártási hibák esetén

Érzékelőkupak: 2 év, gyártási hibák esetén

Általános tudnivaló

A gyártó semmilyen körülmények között sem felelős a jelen kézikönyv hibájából, vagy

hiányosságaiból eredő közvetlen, közvetett, véletlenszerű, vagy következményként bekövetkezett

kárért. A gyártó fenntartja a kézikönyv és az abban leírt termékek megváltoztatásának jogát minden

értesítés vagy kötelezettség nélkül. Az átdolgozott kiadások a gyártó weboldalán találhatók.

Biztonsági tudnivaló

M E G J E G Y Z É S

A gyártó nem vállal felelősséget a termék nem rendeltetésszerű alkalmazásából vagy használatából eredő

semmilyen kárért, beleértve de nem kizárólag a közvetlen, véletlen vagy közvetett károkat, és az érvényes

jogszabályok alapján teljes mértékben elhárítja az ilyen kárigényeket. Kizárólag a felhasználó felelőssége, hogy

felismerje a komoly alkalmazási kockázatokat, és megfelelő mechanizmusokat szereljen fel a folyamatok védelme

érdekében a berendezés lehetséges meghibásodása esetén.

Kérjük, olvassa végig ezt a kézikönyvet a készülék kicsomagolása, beállítása vagy működtetése

előtt. Szenteljen figyelmet az összes veszélyjelző és óvatosságra intő mondatra. Ennek elmulasztása

a kezelő súlyos sérüléséhez vagy a berendezés megrongálódásához vezethet.

A berendezés nyújtotta védelmi funkciók működését nem szabad befolyásolni. Csak az útmutatóban

előírt módon használja és telepítse a berendezést.

A veszélyekkel kapcsolatos tudnivalók használata

V E S Z É L Y

Lehetséges vagy közvetlenül veszélyes helyzetet jelez, amely halálhoz vagy súlyos sérüléshez vezet.

F I G Y E L M E Z T E T É S

Lehetséges vagy közvetlenül veszélyes helyzetet jelez, amely halálhoz vagy súlyos sérüléshez vezethet.

224 Magyar

V I G Y Á Z A T

Lehetséges veszélyes helyzetet jelez, amely enyhe vagy kevésbé súlyos sérüléshez vezethet.

M E G J E G Y Z É S

A készülék esetleges károsodását okozó helyzet lehetőségét jelzi. Különleges figyelmet igénylő tudnivaló.

Figyelmeztető címkék

Olvasson el a műszeren található minden felirati táblát és függő címkét. Ha nem tartja be, ami rajtuk

olvasható, személyi sérülés vagy a műszer rongálódása következhet be. A műszeren látható

szimbólum jelentését a kézikönyv egy óvintézkedési mondattal adja meg.

Ez a biztonsági figyelmeztetés szimbóluma. A személyi sérülések elkerülése érdekében tartson be

minden biztonsági utasítást, amely ezt a szimbólumot követi. Ha ezt a jelzést a műszeren látja, az

üzemeltetésre és biztonságra vonatkozó információkért olvassa el a használati utasítást.

Ez a szimbólum olyan fényforrás jelenlétét jelzi, amely kisebb szemsérülést okozhat. A

szemsérülések elkerülése érdekében tartson be minden utasítást, amely ezt a szimbólumot követi.

Ez a szimbólum elektrosztatikus kisülésre (ESD) érzékeny eszközök jelenlétére figyelmeztet, és hogy

intézkedni kell az ilyen eszközök megvédése érdekében.

Az ezzel a szimbólummal jelölt elektromos készülékek 2005. augusztus 12-e után Európában nem

helyezhetők a közösségi háztartási hulladékgyűjtő rendszerekbe. Az európai helyi és nemzeti jogi

szabályozásnak megfelelően (az Európai Unió 2002/98/EK irányelve) a gyártó vállalja, hogy a régi

vagy a lejárt élettartamú európai elektromos készülékeket költségmentesen visszaveszi a

felhasználóktól, ártalmatlanítás céljából.

Megjegyzés: Az újra feldolgozásra való visszajuttatáshoz kérjük, lépjen érintkezésbe a készülék gyártójával vagy

szállítójával, hogy megkapja a lejárt élettartamú készülékek és a gyártó által szállított tartozékok, valamint a kiegészítő

darabok visszajuttatásának módjára vonatkozó tájékoztatást, a megfelelő ártalmatlanításhoz.

A termék áttekintése

V E S Z É L Y

Kémiai vagy biológiai veszélyek. Ha ez a készülék olyan kezelési folyamat és/vagy vegyszeradagoló

rendszer megfigyelésére szolgál, amelyre a közegészségüggyel, közbiztonsággal, élelmiszer- és

italgyártással vagy -feldolgozással kapcsolatos, jogszabályi korlátozások vonatkoznak, a készülék

felhasználójának a felelőssége, hogy ismerjen és betartson minden vonatkozó rendszabályt, és hogy a

vonatkozó jogszabályoknak megfelelően elégséges és megfelelő mechanizmust biztosítson arra az

esetre, ha a készülék meghibásodna.

Ezt az érzékelőt arra tervezték, hogy egy vezérlővel működjön és adatokat gyűjtsön. Az érzékelő

több vezérlővel is működtethető. A további tudnivalókat lásd az adott vezérlőnek megfelelő

felhasználói útmutatóban.

Az érzékelő elsődleges alkalmazási területe a városi és ipari szennyvíztisztító telepek alkalmazásai.

LDO érzékelő technológia nem fogyaszt oxigént, és az oldott oxigén koncentrációt Lásd: 1. ábra.

Magyar 225

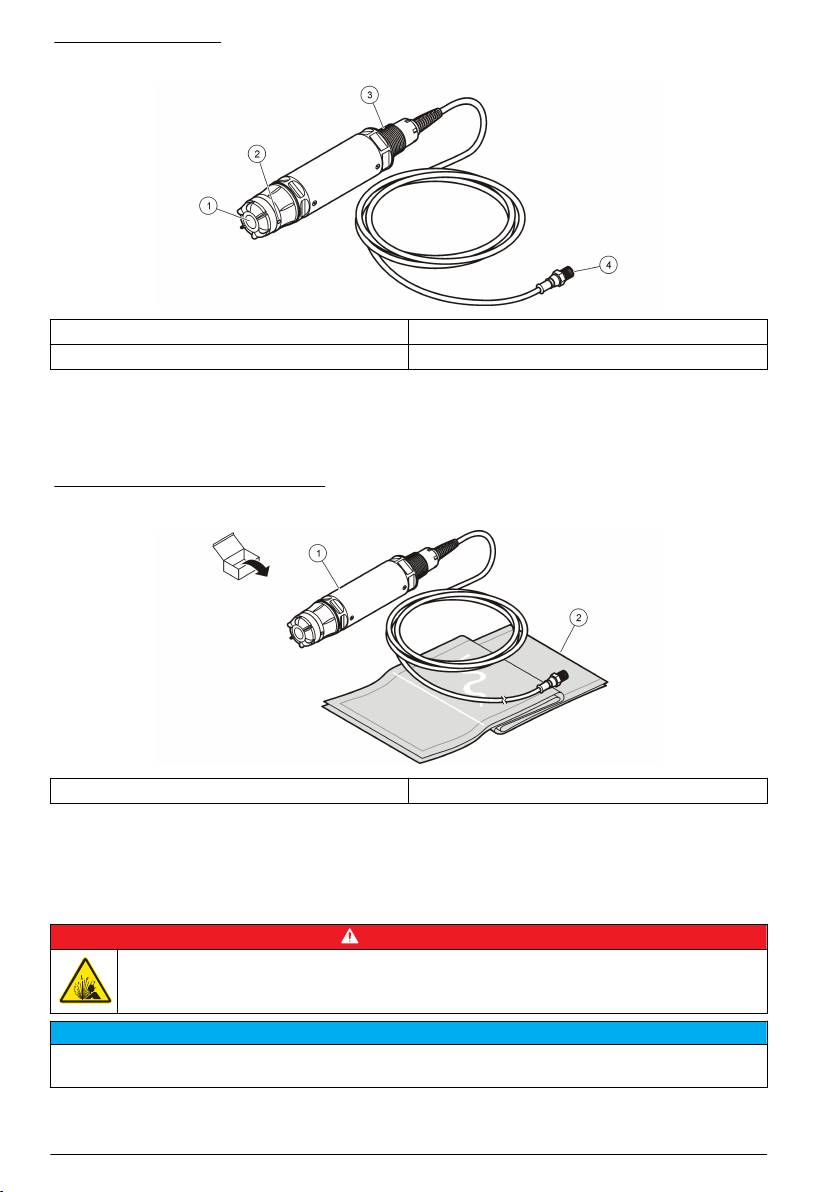

1. ábra LDO érzékelő

1 Érzékelőkupak 3 1 hüvelykes NPT

2 Hőmérséklet érzékelő 4 Csatlakozó, gyors csatlakozás (szabványos)

Az LDO érzékelő alkatrészlistája

Győződjön meg róla, hogy a 2. ábra által bemutatott összes alkatrészt megkapta. Ha valamelyik tétel

hiányzik vagy sérült, forduljon azonnal a gyártóhoz vagy a forgalmazóhoz. Lásd: 2. ábra.

2. ábra Az érzékelő alkatrészlistája

1

1 LDO érzékelő

2 Kalibrációs tasakok (2 db)

1

A csomagban lévő kézikönyv nincs feltüntetve.

Beszerelés

Az érzékelő típusának érvényesítése

V E S Z É L Y

Robbanásveszély. Csak olyan perifériás alkatrészeket csatlakoztasson, amelyeken tisztán látszik a

minősítésük: 1. osztályú és 2. csoportú veszélyes helyszínekhez.

M E G J E G Y Z É S

A termék veszélyes helyszíneken történő használatra hitelesített változata nem felel meg a 94/9/EK irányelvnek

(ATEX irányelv).

1. Menjen a kábelcsatlakozó végéhez.

226 Magyar

2. Olvassa el a kábelcsatlakozó végén található címkét. A veszélyes helyszíneken történő

használatra hitelesített érzékelők esetében a címkén ez olvasható: „Minősítve: 1. osztályú, 2.

kategóriájú”.

3. Ellenőrizze a csatlakozót.

•

A veszélyes helyszíneken történő használatra hitelesített érzékelők biztosítózárral ellátott

csatlakozóval rendelkeznek. Lásd: 3. ábra oldalon 227.

• A veszélyes helyszíneken történő használatra nem hitelesített érzékelők biztosítózár nélküli,

gyorsan leválasztható csatlakozóval rendelkeznek.

Az érzékelő csatlakoztatása veszélyes helyszíneken

V E S Z É L Y

Robbanásveszély. Ez a berendezés használható veszélytelen helyszíneken és 1. osztályú és 2.

csoportú A, B, C és D kategóriájú veszélyes helyszíneken, előírt érzékelőkkel és opciókkal, a veszélyes

helyszínekre való felszerelésre vonatkozó műszaki rajz szerint. A betartandó felszerelési utasításokat a

műszaki rajzon és az elektromos kódokra vonatkozó szabályokban találja.

V E S Z É L Y

Robbanásveszély. Csak eltávolított áramellátás esetén csatlakoztasson vagy kössön le elektromos

alkatrészt vagy áramkört a készülékről vagy ha az adott terület biztosan nem veszélyes.

M E G J E G Y Z É S

Veszélyes helyszíneken csak veszélyes helyszínekhez hitelesített érzékelőt kábellezárót használjon. A termék

veszélyes helyszíneken történő használatra hitelesített változata nem felel meg a 94/9/EK irányelvnek (ATEX

irányelv).

A többi információt lásd: Az érzékelő típusának érvényesítése oldalon

226.

1. A csatlakozókupak eltávolítása a vezérlő egységről. Őrizze meg a csatlakozókupakot, amellyel

lezárhatja a csatlakozó nyílást, amennyiben eltávolítja az érzékelőt.

2. Csatlakoztassa az érzékelőt a vezérlő egységhez. A további tudnivalókat lásd a vezérlő

kézikönyvében.

3. Zárja rá a biztonsági zárat a csatlakozóra.

4. A csatlakozó biztonsági zárának eltávolításához használjon kis méretű, lapos csavarhúzót. Lásd:

3. ábra.

3. ábra A csatlakozó biztonsági zára

Magyar 227

Az érzékelő csatlakoztatása nem veszélyes helyszíneken

Az LDO érzékelő sc-vezérlőhöz történő csatlakoztatásával kapcsolatos tudnivalókat lásd: 4. ábra. A

kábeles csatlakoztatással kapcsolatos utasításokat az adott sc-vezérlő kézikönyve tartalmazza.

4. ábra Az LDO érzékelő csatlakoztatása (az ábrán nem veszélyes helyszínekhez készült

érzékelő látható)

Miután felszerelte az érzékelőt, keresse meg. Lásd: Az érzékelő felszerelése oldalon

228.

Az érzékelő felszerelése

Az érzékelő felszerelésére két lehetőség van:

• Csatlakoztassa az érzékelőt, miközben a vezérlő egység áramellátása ki van kapcsolva. A vezérlő

egység a bekapcsolásakor új érzékelőket fog keresni és telepíteni.

• Csatlakoztassa az érzékelőt, miközben a vezérlő egység áramellátása be van kapcsolva. Az

Eszközök keresése paranccsal telepítse az új érzékelőt:

Opció Leírás

sc200 vezérlő Lépjen ide: MENÜ>TESZT/KARBANT>ESZKÖZ KERESÉSE

sc100 vezérlő Lépjen ide: MENÜ>TESZT/KARBANT>ÉRZÉKELŐK KERESÉSE

sc1000 vezérlő Lépjen ide: MENÜ>RENDSZERBEÁLLÍTÁS>ESZKÖZKEZELÉS>ÚJ ESZKÖZÖK

KERESÉSE

A digitális érzékelő csatlakoztatásához lásd: Az érzékelő csatlakoztatása nem veszélyes

helyszíneken oldalon

228.

Érzékelő felszerelési lehetőségek

Az LDO érzékelő felszerelési és szerelvény lehetőségeit a szerelőkészlettel együtt szállított

felszerelési útmutató tartalmazza. Az 5. ábra több felszerelési lehetőséget ismertet. A felszereléshez

szükséges fémszerelvények megrendeléséhez lásd: Cserealkatrészek és tartozékok oldalon 238.

228 Magyar

5. ábra Felszerelési lehetőségek:

1 Sínre szerelés 4 Láncra szerelés

2 Úszóra szerelés 5 Csőösszekötő szerelés

3 Légfúvó rendszerre szerelés

Működtetés

Felhasználói navigáció

A billentyűzet leírását és a navigációs tudnivalókat lásd a vezérlő dokumentációjában.

Az érzékelő konfigurálása

A Konfigurálás menü használható arra, hogy azonosító adatokat adjunk meg az érzékelőhöz,

valamint arra, hogy az adatkezelés és tárolás beállításait módosítsuk.

Az érzékelő telepítésével kapcsolatos információkat lásd: Az érzékelő felszerelése oldalon

228.

Győződjön meg róla, hogy az alkalmazás Konfigurálás menüjének összes értéke helyes.

1. Lépjen ide: MENÜ>ÉRZÉKELŐ BEÁLL.>[Válassza ki az érzékelőt]>KONFIGURÁLÁS.

2. Válasszon ki egy opciót, majd nyomja meg az ENTER gombot. A választható opciók listáját az

alábbi táblázat tartalmazza.

Magyar 229

Opció Leírás

NÉV SZERKESZTÉSE Az érzékelőhöz tartozó név - amely a képernyő tetején látható -

megváltoztatása. A név legfeljebb 10 karakterből állhat, és betűk, számok,

szóközök, illetve írásjelek tetszőleges kombinációját tartalmazhatja.

MÉRTÉKEGYSÉGEK

HŐM - A hőmérséklet mértékegységek beállítása °C (alapértelmezett) vagy °F

BEÁLLÍTÁSA

értékre.

MÉRÉS - A mérési mértékegységek beállítása mg/l, ppm vagy % értékre.

MAGASSÁG/NYOMÁS - A magasság beállítása m vagy láb értékre, vagy a

légnyomás mértékegységek beállítása Hgmm vagy torr értékre. (Alapérték =

0 láb)

MAGASSÁG/NYOMÁS Adja meg a magasság vagy a légnyomás értékét. Ezt az értéket pontosan kell

megadni a telítettségi % meghatározásához és a levegőben történő

kalibráláshoz. (Alapérték = 0 láb).

SÓTARTALOM Adja meg a sótartalom értékét. Sótartalom-tartomány: 0,00 - 250,00 részecske

ezrenként (‰). A további tudnivalókat lásd: Sótartalom-korrekciós érték

megadása oldalon 231. (Alapérték: = 0)

JELÁTLAG Az átlagjel időközének meghatározása másodpercben

TISZTÍTÁSI IDŐ Az érzékelő kézi tisztítási időközének beállítása napban (Alapérték = 0 nap. A

0 napos érték letiltja a tisztítási időközt.)

TISZT IDŐ TÖRL Az időköz beállítása a legutoljára mentett tisztítási időköz értékre

NAPLÓ BEÁLLÍTÁS Beállítja az adatnapló frissítésének időintervallumát - 0,5, 1, 2, 5, 10,

15 (alapértelmezett), 30, 60 percre.

ALAPÉRTÉKEK BEÁLLÍTÁSA Visszaállítja az érzékelő konfigurálható alapértékeit. A meredekség vagy az

eltolás beállításait nem módosítja.

Írja be a légköri értékét

A légköri (levegő) nyomás gyári beállítása 0 láb vagy a tengerszint. Az alapértelmezett érték

módosításához használja a következő eljárás lépéseit. A légnyomás módosítását vagy magasság

vagy nyomás (kedveltebb) mértékegységben kell megadni.

Megjegyzés: A telített levegő kalibrálásához nagyon fontos, hogy a légnyomást pontosan adja meg (Kalibrálás

levegővel oldalon

232). Csak az abszolút légnyomás értékét használja, ne a módosítottét. Ha nem ismeri az

abszolút légnyomást, használja a helyszínre vonatkozó pontos magasságot.

1. Lépjen ide: MENÜ>ÉRZÉKELŐ BEÁLL.>[Válassza ki az

érzékelőt]>KONFIGURÁLÁS>MÉRTÉKEGYSÉGEK BEÁLLÍTÁSA>LÉGNYOMÁS/ALT M.EGYS.

2. Válasszon egyet az alábbi mértékegységek közül:

Opció Leírás

láb Láb - a magasság mértékegysége

m Méter - a magasság metrikus mértékegysége

Hgmm Higanymilliméter - az abszolút légnyomás metrikus mértékegysége

torr Az abszolút légnyomás mértékegysége

3. Erősítse meg a kijelölést. Az értékbeviteli képernyőn megjelennek a kiválasztott mértékegységek.

4. Írja be az értéket, majd erősítse meg.

230 Magyar

Sótartalom-korrekciós érték megadása

A sós minták oldott oxigéntartalom-mérési eredményei olyan látszólagos DO értéket mutathatnak,

amely nagyon eltér a tényleges DO értéktől. A mintában lévő oldott oxigén hatásának korrigálásához

adjon meg egy sótartalom-korrekciós tényezőt.

Megjegyzés: Ha a folyamataban a sótartalom jelenléte vagy mennyisége ismeretlen, kérjen tanácsot a

berendezést kezelő mérnök kollégáktól.

1. Vezetőképesség-mérő műszer segítségével mérje meg a minta vezetőképességét mS/cm-ben,

20 °C (68 °F) referencia-hőmérsékleten.

2. Az 1. táblázatsegítségével becsülje meg a részecskék telítettségének (‰) sótartalom-korrekciós

tényezőjét.

Megjegyzés: A klór ion koncentrációja g/kg-ban egyenlő a minta klórtartalmával. A sótartalom kiszámításának

képlete: Sótartalom = 1,80655 × klórtartalom.

A sótartalom a Szabványos víz- és szennyvízvizsgálati módszerekcímű dokumentum 2520 B

*

fejezetében leírt összefüggés alapján számítható ki.

,

3. Lépjen ide: MENÜ>ÉRZÉKELŐ BEÁLL.>[Válassza ki az érzékelőt]>SÓTARTALOM.

4. Írja be a sótartalom-korrekciós tényezőt, és hagyja jóvá.

1. táblázat Sótartalom telítettsége (‰) / vezetőképesség értéke (mS/cm)

mS/cm ‰ mS/cm ‰ mS/cm ‰ mS/cm ‰

5 3 16 10 27 18 38 27

6 4 17 11 28 19 39 28

7 4 18 12 29 20 40 29

8 5 19 13 30 21 42 30

9 6 20 13 31 22 44 32

10 6 21 14 32 22 46 33

11 7 22 15 33 23 48 35

12 8 23 15 34 24 50 37

13 8 24 17 35 25. 52. 38

14 9 25. 17 36 25. 54. 40

15 10 26 18 37 26

Lineáris kimenet beállítása a vezérlő egységen

A lineáris kimenetek visszaküldik a szonda adatait a PLC, SCADA vagy más adatgyűjtő rendszernek.

1. Lépjen a vezérlő egység kimenet-beállítás menüjére.

Opció Leírás

sc200 Lépjen ide: MENÜ>BEÁLLÍTÁSOK>sc200 BEÁLLÍTÁSA>KIMENET BEÁLLÍTÁSA>[Válassza ki a

kimenetet]>FUNKCIÓ BEÁLLÍTÁSA.

sc100 Lépjen ide: MENÜ>RENDSZERBEÁLLÍTÁS>KIMENET BEÁLLÍTÁSA>[Válassza ki a

kimenetet]>FUNKCIÓ BEÁLLÍTÁSA.

sc1000 Lépjen ide: MENÜ>RENDSZERBEÁLLÍTÁS>KIMENET BEÁLLÍTÁSA>[Válassza ki a

kimenetet]>FUNKCIÓ BEÁLLÍTÁSA.

*

Szabványos víz- és szennyvízvizsgálati módszerek, 20. kiadás. Szerzők: Lenore S. Clesceri,

Arnold E. Greenberg és Andrew D. Eaton, p. 2-48-2-29 (1998). A klórtartalom és az oxigén

oldhatósága közötti összefüggés ugyenebben a hivatkozásban található: 4500-O:I p. 4-131.

Magyar 231

2. Állítsa be a vezérlő egység funkcióját.

Opció Leírás

sc200 LINEÁRIS

sc100 LINEÁRIS SZABÁLYOZÁS (Alapérték)

sc1000 LINEÁRIS SZABÁLYOZÁS (Alapérték)

Modbus regiszterek

A Modbus regiszterek listája a hálózati adatátvitelhez rendelkezésre áll. További tájékoztatásért

keresse fel a www.hach.com vagy a www.hach-lange.com honlapokat.

Kalibrálás mérésekhez

Az érzékelőt a gyári jellemzőkhöz kalibrálták. A gyártó csak akkor javasolja a kalibrálás elvégzését,

ha az illetékes hatóságok előírják a rendszeres kalibrálást. Ha kötelező a kalibrálás, engedje, hogy

az érzékelő egyensúlyba kerüljön a folyamattal, mielőtt a kalibrálást elkezdené. A beállítás alatt ne

kalibrálja az érzékelőt.

A 2. táblázat a kalibrálási opciókat mutatja be.

2. táblázat Kalibrálási opciók

Opció Leírás

LEVEGŐ KAL Javasolt kalibrálási módszer. Ez a kalibrálás a meredekséget módosítja.

MINTA KAL Kalibrálás kézi Do mérőműszerrel való összehasonlítással. Ez a kalibrálás az eltolást módosítja.

ALAP KALIBR Visszaállítja a kalibrálásnövekedést (meredekség) és az eltolást a gyári alapértelmezett értékre:

alapértelmezett növekedés=1,0; alapértelmezett eltolás=0,0

Kalibrálás levegővel

Felhasználói megjegyzések:

•

Győződjön meg róla, hogy kalibrációs tasakban van víz.

• Győződjön meg róla, hogy a kalibrációs tasak és az érzékelőtest között elég szoros a tömítés.

• Győződjön meg róla, hogy kalibrálás közben az érzékelő elég száraz.

• Győződjön meg róla, hogy a légnyomás- és magasság-beállítás pontosan megfelel a kalibrálási

helynek.

• Hagyjon elegendő időt arra, hogy az érzékelő hőmérséklete a kalibrációs tasak helyének

hőmérsékletére stabilizálódjon. Ha a folyamat és a kalibrálási hely hőmérséklete között túl nagy a

különbség, a stabilizáció akár 15 percig is eltarthat.

1. Az érzékelőt távolítsa el a mintából. Nedves törlőruhával tisztítsa meg az érzékelőt.

2. Az érzékelőt teljesen helyezze bele egy 25-50 ml vízzel feltöltött kalibrációs tasakba. Győződjön

meg róla, hogy az érzékelőkupak nem érintkezik a kalibrációs tasakban lévő vízzel, és nincsenek

rajta vízcseppek (6. ábra).

3. Gumiszalaggal, zsineggel vagy kézzel készítsen szoros tömítést az érzékelőtest körül.

4. A kalibrálás előtt hagyja a készüléket stabilizálódni 15 percig. A kalibrációs tasakot a stabilizáció

alatt védje a közvetlen napfénytől.

5. Győződjön meg róla, hogy az aktuális abszolút légnyomást vagy magasságot megfelelően

állította be. Lásd: Írja be a légköri értékét oldalon 230.

Megjegyzés: A gyártó legjobb módszerként az abszolút vagy a tényleges légnyomás használatát javasolja.

6. Lépjen ide: MENÜ>ÉRZÉKELŐ BEÁLL.>[Válassza ki az érzékelőt]>KALIBRÁLÁS>LEVEGŐ

KAL.

232 Magyar

7. A kalibrálás során válassza ki az opciót a kimeneti jelhez:

Opció Leírás

Aktív A készülék a kalibrálási eljárás során elküldi a jelenleg mért kimeneti értéket.

Tartás A kalibrálási eljárás során a készülék az érzékelő kimeneti értékét megtartja a jelenleg mért értéken.

Átvitel A kalibrálási eljárás során a készülék elküldi az előre beállított értéket. Az előre beállított érték

megváltoztatásához olvassa el a vezérlő felhasználói kézikönyvét.

8. A vezérlő egységen a következő üzenet jelenik meg: „A szondát helyezze a tasakba”. Engedje,

hogy az érték stabilizálódjon. A stabil érték elfogadásához nyomja meg az ENTER gombot. Vagy

folytassa a kalibrálást mindaddig, amíg a kijelzőn meg nem jelenik a „Kész” üzenet.

9. Miután az érzékelőt kalibrálta, helyezze a folyamatba. Nyomja meg az ENTER gombot.

6. ábra Levegő-kalibrálási eljárás

Ha az érték nem stabilizálódik, a kijelzőn megjelenik a „Kalibrálás nem lehetséges” üzenet, majd azt

követi egy hibaüzenet. A(z) 3. táblázat a hibaüzenetet és a kalibrálási problémák megoldását

ismerteti.

3. táblázat Levegő-kalibrálási hibaüzenetek

Üzenet Leírás Megoldás

Kal. hiba, a növekedés nagy A kiszámított növekedési érték túl nagy. Ismételje meg a kalibrálást.

Kal. hiba, a növekedés kicsi A kiszámított növekedési érték túl kicsi. Ismételje meg a kalibrálást.

Kal. hiba, nem stabil Az érték nem stabilizálódott a megengedett

Ismételje meg a kalibrálást.

maximális kalibrálási idő alatt.

Minta KAL - kalibrálás összehasonlítással

Ez a kalibrálási módszer egy kézi mérőműszerhez csatlakoztatott másik, alternatív érzékelőt

használ.

1. Helyezze a folyamatba az alternatív érzékelőt. Helyezze a második érzékelőt olyan közel az

elsőhöz, amennyire lehet.

2. Várja meg, amíg a DO érték stabilizálódik.

3. Az első érzékelő vezérlő egységén lépjen ide: MENÜ>ÉRZÉKELŐ BEÁLL.>[Válassza ki az

érzékelőt]>KALIBRÁLÁS>MINTA KAL.

Magyar 233
