V A A R A

V A R O I T U S

Sähköiskun ja tulipalon vaara. Kun mittauslaitetta käytetään

Tappavan sähköiskun vaara. Älä liitä tasavirralla toimivaa laitetta

virtajohdon kanssa, varmista, että johto on tarvittaessa helppo irrottaa

suoraan verkkovirtaan.

verkkovirtapistokkeesta.

V A A R A

H U O M A U T U S

Tappavan sähköiskun vaara. Jos laitetta käytetään ulkona tai

Varmista, että lisälaitteet on kytketty mittauslaitteeseen paikallisten, alueellisten

mahdollisesti märässä paikassa, on käytössä oltava vikavirtakytkin

ja kansallisten vaatimusten mukaisesti.

laitteen ja virtalähteen välissä.

Huoltotulppien poistaminen

V A A R A

Kaapelit ja kaapelijohdot asennetaan sähkökytkentäportteihin. Katso

kohta Kuva 9. Kumiset peitetulpat poistetaan työntämällä niitä ensin

kotelon sisäpuolelta, jolloin ne löystyvät, ja vetämällä ne sitten kokonaan

Tappavan sähköiskun vaara. Liitäntä on suojamaadoitettava.

irti ulkopuolelta. Sähkökytkentälevyn peitetulpat voi tarvittaessa irrottaa

vasaralla ja ruuvimeisselillä. Kotelointiluokituksen ylläpitämiseksi kaikki

käyttämättömät portit on peitettävä.

V A A R A

Tappavan sähköiskun vaara. Käytä vain sellaisia liitoksia, jotka ovat

määritellyn ympäristön koteloluokituksen mukaisia. Noudata osassa

Kuva 9 Sähkökytkentäportit

Tekniset tiedot esitettyjä vaatimuksia.

V A R O I T U S

Sähköiskun vaara. Ulkoisesti kytketyillä laitteilla on oltava kyseisen

maan turvallisuusstandardiarvio.

V A R O I T U S

Sähköiskun ja tulipalon vaara. Johdinta asennettaessa on virta voitava

katkaista.

V A R O I T U S

1 Virransyöttö (vain virtajohto), ei

3 Tiedonsiirto- ja verkkomoduulit

Sähköiskun ja tulipalon vaara. Varmista oikea pääkatkaisin johtimen

maadoituslevyä. Ei saa käyttää

(8 kpl)

asentamista varten.

kaapelijohdolle.

2 Tiedonsiirto- ja verkkomoduulit

4 Virransyöttö tai -otto (kaapelijohto

(3 kpl)

tai virtajohto), maadoituslevy,

tiedonsiirto- ja verkkomoduulit

(8 kpl)

Suomi 201

Huoltoluukun irrottaminen

Kuva 11 Pääpiirilevyn liitännät

Irrota huoltoluukku johdinliitäntöjen tekemistä varten. Katso kohta

Kuva 10.

Kuva 10 Huoltoluukun irrottaminen

1 Rinnakkaismonitorin

4 Digitaalitulot 7 Virranotto

liitäntä

Johdotusliitäntöjen yleiskuvaus

2 Älykkään anturin

5 Virransyöttö 8 Virranoton merkkivalo

liitäntä

(palaa =

Kuva 11 sisältää kaikki mahdolliset johdinliitännät. Käytä kussakin

analysaattoriin on

liitännnässä aina ohjeen mukaista johtimen paksuutta (katso Tekniset

kytketty virta)

tiedot sivulla 192).

3 4–20 mA:n lähdöt 6 Virtakytkin ja -

9 Releet

merkkivalo (palaa =

analysaattoriin on

kytketty virta)

202 Suomi

Kytkeminen verkkovirtaan

Taulukko 3 AC-johdotus (vain AC-mallit)

V A R O I T U S

Liitin Kuvaus Väri – Pohjois-

Väri—EU

Amerikka

Tappavan sähköiskun vaara. Käytä suojamaadoituksessa

1 Suojamaadoitus (PE) Vihreä Vihreä, jossa

rengasliitintä.

keltainen raita

2 Nolla (N) Valkoinen Sininen

V A R O I T U S

3 Kuuma (L1) Musta Ruskea

Sähköiskun ja tulipalon vaara. Varmista, että laitteen mukana toimitettava

virtajohto ja lukittumaton pistoke täyttävät soveltuvat maakohtaiset vaatimukset.

Taulukko 4 DC-johdotus (vain DC-mallit)

V A R O I T U S

Liitin Kuvaus Väri – Pohjois-

Väri—EU

Tappavan sähköiskun vaara. Varmista, että suojamaajohtimen

Amerikka

liitännän impedanssi on alle 0,1 ohmia. Liitetyn johtimen

virtaluokituksen on oltava sama kuin verkkovirtajohtimen.

1 Suojamaadoitus (PE) Vihreä Vihreä, jossa

keltainen raita

H U O M A U T U S

2 24 VDC paluu (–) Musta Musta

Tätä mittauslaitetta saa käyttää ainoastaan yksivaiheliitännässä.

3 24 VDC (+) Punainen Punainen

Virtajohdon asennus: valmistaja suosittelee käyttämään lisävarusteena

saatavaa johtoa ja tiivistyslaippaa. Luettelo varaosista on huolto-

oppaassa. Jos asiakas hankkii johdon itse, siinä on oltava kolme

paksuuden 18 johdinta, eikä se saa olla yli 3 metriä (10 jalkaa) pitkä.

Mittauslaitteen ympäristöluokituksen ylläpito vaatii eristävän jännityksen

poiston käyttöä. Katso kohta Tekniset tiedot sivulla 192. Lisätietoja

mittauslaitteen kytkemisestä verkkovirtaan on kohdissa Taulukko 3,

Taulukko 4 ja Kuva 12.

Suomi 203

Kuva 12 Kytkeminen verkkovirtaan

Rinnakkaismonitorin kytkeminen

analysaattori voidaan kytkeä ulkoinen sc-vahvistin. Kytke Hach-kaapeli

6789400 ulkoiseen sc-vahvistimeen ja analysaattorin

rinnakkaismonitoriliitäntään. Katso kohta Johdotusliitäntöjen yleiskuvaus

sivulla 202.

Lisälaitteiden kytkeminen

Asenna tulo- ja lähtölaitteiden kaapelit kohdassa Kuva 13 esitetyllä

tavalla. Käytä kussakin liitännässä aina ohjeen mukaista johtimen

paksuutta. Lue kohta Tekniset tiedot sivulla 192. Tietoja laitteiden

määrittämisestä on käyttöoppaassa.

204 Suomi

Kuva 13 Lisälaitteiden kytkeminen

Kytkeminen releisiin

V A A R A

Tappavan sähköiskun vaara. Älä käytä sekaisin korkeaa ja matalaa

jännitettä. Varmista, että kaikki releliitännät ovat joko AC-

korkeajännitteisiä tai DC-matalajännitteisiä.

V A R O T O I M I

Tulipalon vaara. Relekuormien on oltava resistiivisiä. Rajoita releiden

virtaa aina ulkoisella sulakkeella tai katkaisijalla. Noudata osassa

Tekniset tiedot esiteltyjä releluokituksia.

V A R O T O I M I

Kemikaalille altistumisen vaara. Noudata laboratorion

turvallisuusohjeita ja käytä käsiteltäville kemikaaleille soveltuvia

suojavarusteita. Lue turvallisuusprotokollat ajan tasalla olevista

käyttöturvatiedotteista (MSDS/SDS).

H U O M A U T U S

Emme suosittele alle 18 AWG:n johtoja.

analysaattori on kaksi relettä näytteen pitoisuushälytyksille, yksi

analysaattorin järjestelmävaroituksille ja yksi analysaattorin

sammuttamiseen. Lisätietoja laitteen kytkemisestä on kohdassa

Johdotusliitäntöjen yleiskuvaus sivulla 202 (NO = normaalisti auki, COM

= yhteinen, NC = normaalisti kiinni).

Kytkeminen 4–20 mA:n lähtöihin

Käytä 4–20 mA:n lähtöliitäntöihin kierrettyä ja suojattua parikaapelia.

Kytke suojaus piirturin tai analysaattorin päähän. Älä kytke suojaa

kaapelin molempiin päihin. Suojaamattoman kaapelin käyttäminen voi

aiheuttaa radiotaajuussäteilyä tai sallittua suuremman herkkyystason.

Laitteen kytkeminen on esitetty kohdassa Johdotusliitäntöjen

yleiskuvaus sivulla 202. Johdotuksen ja kuormitusimpedanssin tiedot on

annettu kohdassa Tekniset tiedot sivulla 192.

Huomautus: 4–20 mA:n lähtöjä ei voida käyttää 2-johtimisen lähettimen (saa

virtansa silmukasta) virransyöttöön.

Suomi

205

Kytkeminen digitaalituloihin

Kuva 14 Eristetty TTL-tyyppinen digitaalitulo

Analysaattori voi vastaanottaa digitaalisia signaaleja ulkoisista laitteista.

Esimerkiksi virtamittarin signaalin avulla mittaukset voidaan lopettaa

virtauksen lakatessa. Kullakin erillisellä tulosignaalilla voidaan ottaa

käyttöön tai poistaa käytöstä sitä vastaava näytteenottokanava.

Jokainen digitaalitulo voidaan määrittää eristetyksi TTL-tyyppiseksi

digitaalituloksi tai rele- tai avokollektorituloksi. Katso kohta Kuva 14.

Hyppyliittimet on oletusarvoisesti määritetty eristettyä TTL-tyyppistä

digitaalituloa varten. Laitteen kytkeminen on esitetty kohdassa

Johdotusliitäntöjen yleiskuvaus sivulla 202.

1 Hyppyliitin (12 kpl) 3 Eristetty TTL-tyyppinen digitaalitulo

2 Digitaaliset tuloliittimet 4 Rele-/avokollektoritulo

Lisämoduulien asentaminen

Moduulien avulla laitteeseen voidaan lisätä lähtöjä, releitä tai

tiedonsiirtovälineitä. Lisätietoja on moduulin mukana toimitetuissa

ohjeissa.

206

Suomi

Analysaattorin pullojen asentaminen

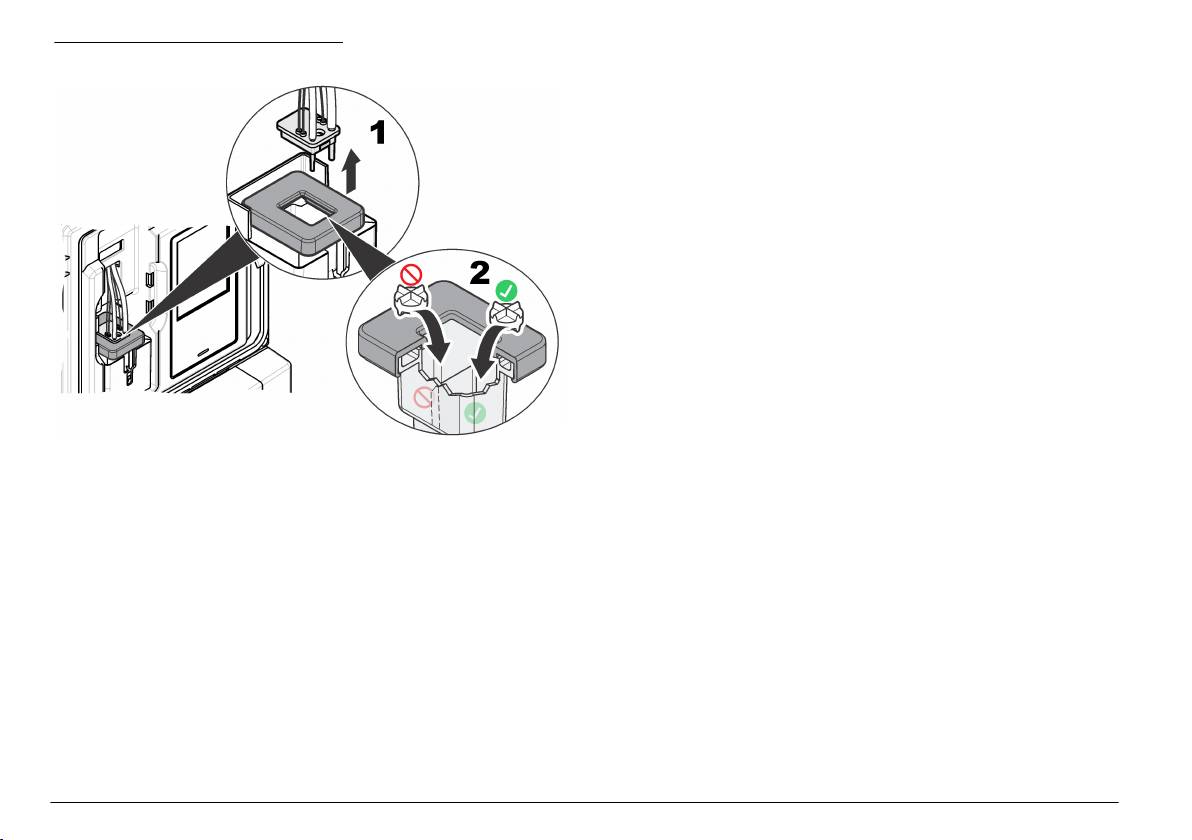

Sekoitussiiven asentaminen

Asennuspakettiin kuuluu sekoitussiipi. Ennen asennusta suppilon kansi,

V A R O T O I M I

suppilo ja kolorimetrin kansi on irrotettava. Katso kohta Kuva 16. Asenna

sekoitussiipi kolorimetrin näytekuppiin kuvassa esitetyllä tavalla. Katso

Kemikaalille altistumisen vaara. Noudata laboratorion

kohta Kuva 17.

turvallisuusohjeita ja käytä käsiteltäville kemikaaleille soveltuvia

suojavarusteita. Lue turvallisuusprotokollat ajan tasalla olevista

Kuva 16 Kolorimetrin kannen ja suppilon irrottaminen

käyttöturvatiedotteista (MSDS/SDS).

analysaattori pullojen asentaminen on esitetty kohdassa Kuva 15.

Tarkista kaikki pullot ja käytä jokaisessa pullossa siihen kuuluvaa

korkkia.

Kuva 15 Analysaattorin pullojen asentaminen

Suomi 207

Kuva 17 Sekoitussiiven asentaminen

Käytön valmistelu

Laitteen mekaaninen asennus on nyt suoritettu. Analysaattorin

määrittäminen ennen ensimmäistä käyttöä on selostettu

käyttöoppaassa.

208 Suomi
