Slika 4 Mogućnosti montiranja na cijev

1 Mogućnost montiranja na vodoravnu cijev 6 Okomita cijev

2 Mogućnost montiranja na okomitu cijev 7 Svornjak, šesterokutna glava s utorom (4 x)

3 Vijak, niska valjkasta glava s utorom (4 x), podložak

8 Nosač za cijev od 38 ili 50 mm (1½ ili 2 in) (4 x)

(4 x)

4 Potporna spona (2 x) 9 Matica, šesterokutna (4 x)

5 Vodoravna cijev

Hrvatski 261

Slika 5 Tipična konfiguracija za montiranje

1 Strujni prekidač 5 Cijev za dovod zraka

2 Kontroler 6 Šipka za montiranje

3 Kabel senzora 7 Adapter za izbacivanje zraka

4 Snažan sustav za izbacivanje zraka

Strujni priključci

O P A S N O S T

Opasnost od strujnog udara. Prije priključivanja strujnih kabela uvijek isključite napajanje uređaja.

O P A S N O S T

Opasnost od strujnog udara. Potrebno je zaštitno uzemljenje (PE).

Uvijek koristite kabele i postupke ožičenja koji ispunjavaju ili prekoračuju lokalne, državne i

nacionalne električne zahtjeve. U skladu s lokalnim električnim zahtjevima koristite nesavitljivi vod,

vodootporni savitljivi vod ili savitljivi kabel.

Kabel za napajanje kraći od 3 metra (10 stopa) može se koristiti ako:

poštujete sve lokalne, državne i nacionalne električne zahtjeve

kabel ima tri vodiča veličine 18 AWG (uključujući žicu za zaštitno uzemljenje)

ima kabelsku uvodnicu koja se može zabrtviti kako bi se očuvala kategorija zaštite NEMA

Za linijsko napajanje uvijek koristite standardni trožilni priključak. Krajeve žica povežite s priključcima

i priključite ih na način prikazan na Slika 6 na stranici 264 i Slika 7 na stranici 265.

Za distribucijske vodove za napajanje i zaštitno uzemljenje morate koristiti žicu opsega 18 do

12 AWG (1,0 do 4,0 mm²) s izolacijom, prikladnu za primijenjeni napon. Nemojte koristiti žicu veličine

manje od 18 AWG (1,0 mm²).

262 Hrvatski

Kada se distribucijski vodovi nalaze unutar vodova ili savitljivih vodova, moraju se povezati s

korisnikovom namjenskom rastavnom sklopkom. Namjenska rastavna sklopka mora:

biti u blizini postavljene opreme

ispunjavati sve električne zahtjeve

biti označena kao rastavna sklopka za instrument

Za primjer preporučenog postavljanja rastavne sklopke pogledajte Slika 5 na stranici 262.

Povezivanje vodova s kućištem instrumenta ne podrazumijeva automatsko uzemljenje. Metalni

električni vod mora biti uzemljen.

Kako bi se spriječilo oštećenje brtvi na kućištu, oprema pričvršćena na okomite ili vodoravne cijevi

mora koristiti vodootporni savitljivi vod ili savitljivi kabel prikladan za tu lokaciju.

Smjernice za ožičenje

Umetnite žice u priključke tako da izolacija nalegne na priključak i da se ne vide pojedine žice.

Nježno povucite svaku žicu nakon postavljanja kako biste provjerili jesu li dobro pričvršćene.

Koristite priključke s oznakom NEMA/IP za vodove ili kabelske uvodnice kako bi se održala

kategorija zaštite.

Za ožičenje kontrolera koristi se žica veličine 22 do 18 AWG (0,32 do 0,82 mm²). Nemojte koristiti

žicu veličine manje od 22 AWG (0,32 mm²).

Postavite naponsku pregradu sc kontrolera kada povežete ožičenje za upravljanje instrumentom s

efektivnom vrijednosti napona od 24 Vrms. Pogledajte Postavljanje naponske pregrade

na stranici 267.

U sc kontroleru nemojte koristiti i visoki i niski napon. Kada se s instrumentom koristi sc kontroler,

koristite samo niski napon (manje od 30 Vrms ili 60 V DC) u odjeljku s ožičenjem u sc kontroleru, iza

naponske pregrade.

Pojedinosti o povezivanju releja potražite u priručniku za kontroler, a pojedinosti o samom

povezivanju potražite naSlika 6 na stranici 264 i Slika 7 na stranici 265. Za pojedinosti o

postavljanju svih ostalih pregrada i poklopaca pogledajte upute u priručniku za kontroler.

Povezivanje ožičenja s kontrolerom

O P A S N O S T

Opasnost od strujnog udara. Uklonite sva napajanja iz instrumenta i otpustite spojeve prije početka

održavanja.

1. Provjerite je li kontroler isključen iz napajanja.

2. Otvorite kontroler. Pogledajte Postavljanje naponske pregrade na stranici

267.

3. Žicu iz releja COM (zajednički) instrumenta priključite u relej COM kontrolera.

4. Žicu iz releja N/O (obično otvoren) instrumenta priključite u relej N/O kontrolera.

5. Povežite preostale žice. Pogledajte Povezivanje ožičenja s instrumentom na stranici 263.

6. Žica napajanja mora biti s desne strane odstojnika.

7. Postavite naponsku pregradu kontrolera. Pogledajte Postavljanje naponske pregrade

na stranici 267.

8. Zatvorite poklopac kućišta. Zategnite vijke na poklopcu kako biste zabrtvili kućište. Poklopac

kućišta mora biti postavljen kako bi se održala kategorija zaštite kućišta.

Povezivanje ožičenja s instrumentom

O P A S N O S T

Opasnost od strujnog udara. Prije priključivanja strujnih kabela uvijek isključite napajanje uređaja.

Pogledajte Tablica 1, Slika 6, Slika 7 i Slika 8.

Hrvatski 263

1. Odstranite tri vijka s prozirnog poklopca i odstranite poklopac.

2. Priključite žicu iz releja COM (zajednički) kontrolera u relej COM instrumenta.

3. Priključite žicu iz releja N/O (obično otvoren) kontrolera u relej N/O instrumenta.

4. Priključite žicu uzemljenja u terminal sa simbolom uzemljenja.

5. Priključite neutralnu žicu u terminal NEUT.

6. Priključite faznu žicu u terminal PHASE.

7. Postavite prozirni poklopac.

8. Zatvorite poklopac kućišta. Kako bi se održala kategorija zaštite kućišta, zategnite vijke na

poklopcu. Provjerite je li poklopac dobro zabrtvljen.

9. Instrument i kontroler priključite u napajanje.

Tablica 1 Priključivanje napajanja

Opis terminala Boja žice – Sjeverna Amerika Boja žice – Europa

Linijski (PHASE) Crna Smeđa

Neutralni (NEUT) Bijela Plava

Zaštitno uzemljenje (simbol uzemljenja) Zelena Zelena sa žutom crtom

Slika 6 Shema ožičenja za 115 V

264 Hrvatski

Slika 7 Shema ožičenja za 230 V

Hrvatski 265

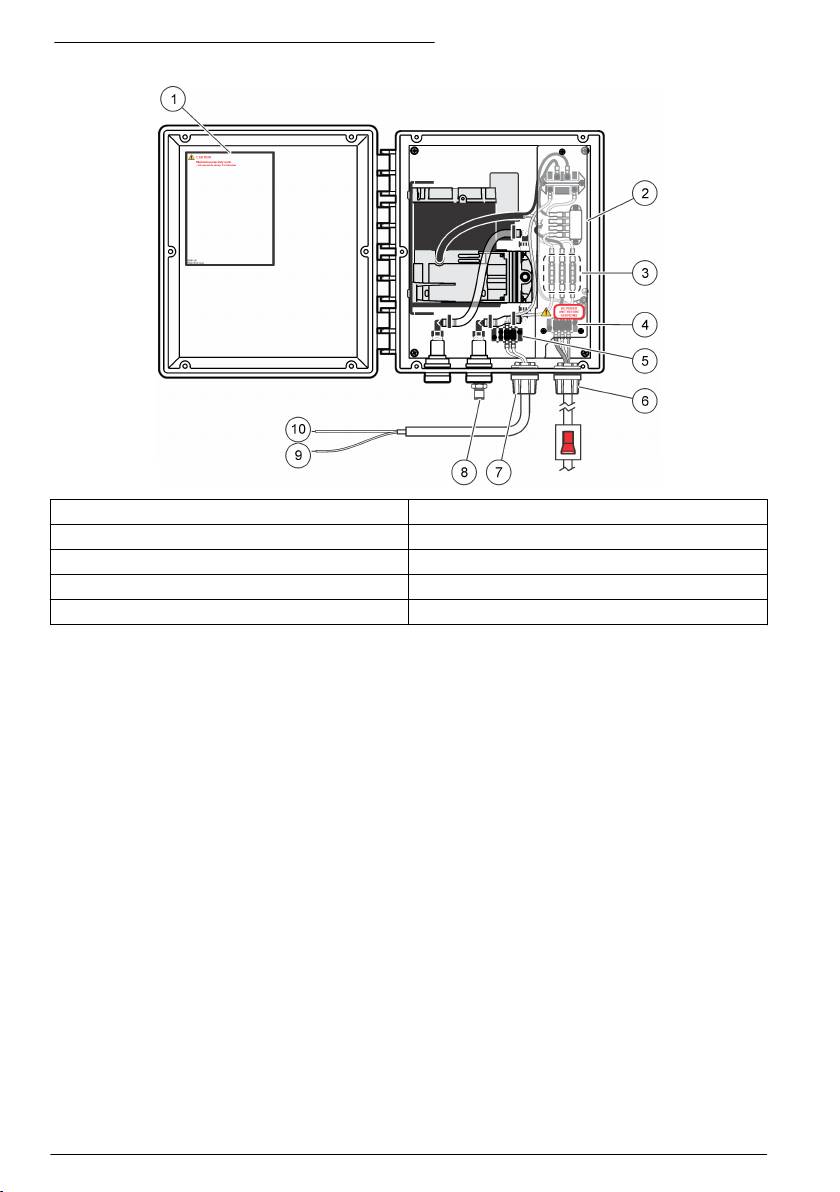

Slika 8 Priključci ožičenja s rastavnom sklopkom

1 Naljepnica, ožičenje 6 Kabelska uvodnica/vod (električna mreža)

2 Zaštitni poklopac 7 Kabelska uvodnica/vod (ožičenje releja)

3 Osigurači (3 x) 8 Dovod zraka

4 Priključna letvica za napajanje 9 Relej N/O

5 Priključna letvica za relej 10 Relej COM

266 Hrvatski

Postavljanje naponske pregrade

Pogledajte ilustrirane korake koji slijede.

Hrvatski 267

Povezivanje cijevi za dovod zraka i senzora

Pričvrstite cijev za dovod zraka na priključak koji se nalazi na dnu kućišta instrumenta (Slika 8

na stranici 266, stavka 8). Više informacija o postavljanju senzora potražite u dokumentaciji o

adapteru za izbacivanje zraka, kompletu cijevi i senzoru.

Pokretanje

O B A V I J E S T

Termički granični prekidač otvara se ako je ciklus kada je pumpa uključena dulji od 60 sekundi ili ako je ciklus

kada je pumpa isključena kraći od 15 minuta. Nemojte prekoračiti ciklus rada određen za instrument.

1. Uključite napajanje kontrolera.

2. U izborniku System Setup (Postavke sustava) odaberite Relays (Releji). Postavite trajanje na

60 sekundi ili manje. Postavite interval na 15 ili više minuta. Dodatne informacije potražite u

korisničkom priručniku za rukovanje.

3. Isključite napajanje kontrolera.

4. Nakon postavljanja instrumenta uključite ga u napajanje.

5. Uključite napajanje kontrolera.

Održavanje

O P A S N O S T

Višestruka opasnost. Zadatke opisane u ovom odjeljku priručnika treba obavljati isključivo kvalificirano

osoblje.

Čišćenje kućišta

O B A V I J E S T

Za čišćenje kućišta nikada nemojte koristiti otapala.

1. Kada je kućište dobro zatvoreno, prebrišite njegovu vanjsku površinu vlažnom krpom.

2. Redovito provjeravajte dovod zraka na kompresoru kako biste provjerili je li otvor začepljen.

Začepljen dovod zraka može skratiti vijek trajanja kompresora i smanjiti učinkovitost čišćenja

senzora.

Zamjena osigurača

O P A S N O S T

Opasnost od strujnog udara. Prije početka održavanja isključite sva napajanja instrumenta i kontrolera.

O P A S N O S T

Opasnost od požara. Koristite istu vrstu i nazivnu struju za mijenjanje osigurača.

1. Instrument i kontroler isključite iz napajanja.

2. Olabavite vijke na prednjem poklopcu i otvorite prednji poklopac.

3. Odstranite tri vijka s prozirnog poklopca i odstranite prozirni poklopac (Slika 9).

268 Hrvatski

4. Pregledajte osigurače. Zamijenite otvorene osigurače novima. Za uvjete osigurača pogledajte

Specifikacije na stranici 256.

5. Postavite prozirni poklopac pomoću tri vijka.

Slika 9 Zamjena osigurača

1 Zaštitni poklopac 3 Ulazni osigurač (2 x)

2 Strujni prekidač 4 Osigurač za relej kontrolera

Rješavanje problema

Problem Mogući uzrok Rješenje

Kompresor radi, ali iz

Cijev za zrak stisnuta je ili

Provjerite je li cijev za zrak na nekim dijelovima

instrumenta ne dopire

oštećena.

savijena pod oštrim kutom ili stisnuta. Po potrebi

zrak.

popravite ili zamijenite cijev za zrak.

Cijev za zrak je začepljena. Provjerite je li nešto začepilo cijev za zrak. Po potrebi

očistite ili zamijenite cijev za zrak.

Kompresor ne radi. Otvoren je jedan ili više

Proučite ožičenje kako biste ustanovili je li problem u

osigurača.

ožičenju. Ako nije, zamijenite neispravne osigurače.

Pogledajte Zamjena osigurača na stranici 268.

Kompresor ne radi po

Došlo je do problema s

Provjerite je li kontroler ispravno programiran.

rasporedu.

kontrolerom.

Provjerite radi li kontroler ispravno.

Zamjenski dijelovi

Napomena: Brojevi proizvoda i artikla mogu varirati za neke regije prodaje. Obratite se odgovarajućem distributeru

ili pogledajte web stranicu tvrtke za kontaktne podatke.

Opis Broj proizvoda

Tromi osigurač, 5 A, 250 V, (model od 230 V) 4693800

Tromi osigurač, 8 A, 250 V, (model od 115 V) 6172000

Tromi osigurač, 0,25 A, 250 V, (modeli od 115/230 V) 5966073

Hrvatski 269

Opis Broj proizvoda

Komplet za montiranje (uključuje kanale za montiranje, vijke, podloške, naljepnicu,

6864900

obujmice)

Komplet za sastavljanje cijevi sustava za izbacivanje zraka (uključuje brzu spojku,

9257800

kabelske vezice, cijevi, obujmicu za cijev, kabel)

Komplet sa strojnim komponentama sustava za izbacivanje zraka (uključuje kabelsku

9257700

vezicu, sklop cijevi, sklop podloški, završni poklopac, kabel)

270 Hrvatski
