Varnostni napotki
O P O M B A
Proizvajalec ne odgovarja za škodo, ki bi nastala kot posledica napačne aplikacije ali uporabe tega izdelka, kar
med drugim zajema neposredno, naključno in posledično škodo, in zavrača odgovornost za vso škodo v največji
meri, dovoljeni z zadevno zakonodajo. Uporabnik je v celoti odgovoren za prepoznavo tveganj, ki jih predstavljajo
kritične aplikacije, in namestitev ustreznih mehanizmov za zaščito procesov med potencialno okvaro opreme.
Še pred razpakiranjem, zagonom ali delovanjem te naprave v celoti preberite priložena navodila. Še
posebej upoštevajte vse napotke o nevarnostih in varnostne napotke. V nasprotnem primeru obstaja
nevarnost hudih poškodb uporabnika oz. škode na opremi.
Zaščita te opreme mora biti brezhibna. Uporabljajte in nameščajte jo izključno tako, kot je navedeno
v tem priročniku.
Uporaba varnostnih informacij
N E V A R N O S T
Označuje morebitno ali neizbežno nevarno stanje, ki lahko povzroči smrt ali hude poškodbe.
O P O Z O R I L O
Označuje možno ali neposredno nevarno situacijo, ki lahko privede do hude poškodbe ali povzroči smrt, če se ji
ne izognete.
P R E V I D N O
Označuje morebitno nevarnost, ki lahko pripelje do majhnih ali srednje težkih poškodb.
O P O M B A
Označuje situacijo, ki lahko, če se ji ne izognete, povzroči poškodbe instrumenta. Podatki, ki jih je potrebno
posebej upoštevati.
Opozorilne oznake
Upoštevajte vse oznake in tablice, ki so nameščene na napravo. Neupoštevanje tega lahko privede
do telesnih poškodb ali poškodb naprave. Simbol na napravi se nanaša na opozorilo, ki je navedeno
v navodilih.
Če je na napravi ta simbol, preberite podrobnosti o njem v navodilih za uporabo in/ali v razdelku za
informacije o varnosti.
Električnih naprav, ki so označene s tem simbolom, od 12. avgusta 2005 v Evropi več ni dovoljeno
odložiti med javne odpadke. V skladu z evropskimi lokalnimi in nacionalnimi predpisi (Direktiva EU
2002/96/ES) morajo evropski uporabniki električne opreme sedaj staro ali izrabljeno opremo vrniti
proizvajalcu za odstranjevanje brez stroškov za uporabnika.
Napotek: Glede vračanja opreme za namene recikliranja se obrnite na proizvajalca ali dobavitelja opreme, ki vam bo
povedal, kako pravilno odstraniti izrabljeno opremo, električne dodatke, ki jih je priložil proizvajalec, in vse pomožne
dele.
Ta simbol opozarja, da obstaja tveganje električnega udara in/ali smrti zaradi elektrike.
Ta simbol opozarja, da je treba nositi zaščitna očala.
Slovenski 241
Ta simbol označuje, da je treba označeni predmet zaščititi z ozemljitveno povezavo. Če instrument ni
opremljen z ozemljitvenim vtičem na kablu, izdelajte zaščitno ozemljitveno povezavo do priključka
zaščitnega vodnika.
Ta simbol na izdelku označuje mesto varovalke ali tokovnega omejevalnika.
Certifikacija
Pravilnik za opremo, ki povzroča motnje (Kanada), IECS-003, razred A:
Zapiske o preskusih ima proizvajalec.
Ta digitalna naprava razreda A izpolnjuje vse zahteve pravilnika za opremo, ki povzroča motnje in
velja za Kanado.
Cet appareil numérique de classe A répond à toutes les exigences de la réglementation canadienne
sur les équipements provoquant des interférences.
FCC del 15, omejitve razreda "A"
Zapiske o preskusih ima proizvajalec. Ta naprava je skladna s 15. delom pravil FCC. Delovanje mora
ustrezati naslednjima pogojema:
1. Oprema lahko povzroči škodljive motnje.
2. Oprema mora sprejeti katerokoli sprejeto motnjo, vključno z motnjo, ki jo lahko povzroči neželeno
delovanje.
Spremembe ali prilagoditve opreme, ki jih izrecno ne odobri oseba, odgovorna za zagotavljanje
skladnosti, lahko razveljavijo uporabnikovo pravico do uporabe te naprave. Naprava je bila
preizkušena in je skladna z omejitvami za digitalne naprave razreda A glede na 15. del pravil FCC.
Te omejitve omogočajo zaščito pred škodljivim sevanjem, ko se naprava uporablja v komercialnem
okolju. Ta oprema ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo. Če ni nameščena ali
uporabljena v skladu s priročnikom z navodili, lahko povzroča škodljive motnje pri radijski
komunikaciji. Uporaba te opreme v bivalnem okolju verjetno povzroča škodljive motnje, zato mora
uporabnik motnje na lastne stroške odpraviti. Za zmanjšanje težav z motnjami lahko uporabite
naslednje tehnike:
1. Odklopite opremo iz vira napajanja, da preverite, ali je to vzrok motnje.
2. Če je oprema priključena na enako vtičnico kot naprava z motnjami, jo priključite na drugo
vtičnico.
3. Opremo umaknite stran od opreme, ki dobiva motnje.
4. Prestavite anteno naprave, ki prejema motnje.
5. Poskusite s kombinacijo zgornjih možnosti.
Pregled izdelka
Čistilni sistem se uporablja v procesnih aplikacijah, kjer se lahko senzorji umažejo. Instrument
samodejno čisti površino senzorja in odstranjuje mulj ter druge biološke plasti. Tako pri notranji kot
zunanji namestitvi pazite, da instrument ne bo izpostavljen soncu.
Sestavni deli izdelka
Preverite, ali ste prejeli vse sestavne dele. Glejte Slika 1. Če katerikoli del manjka ali je poškodovan,
se nemudoma obrnite na proizvajalca ali prodajnega zastopnika.
242 Slovenski

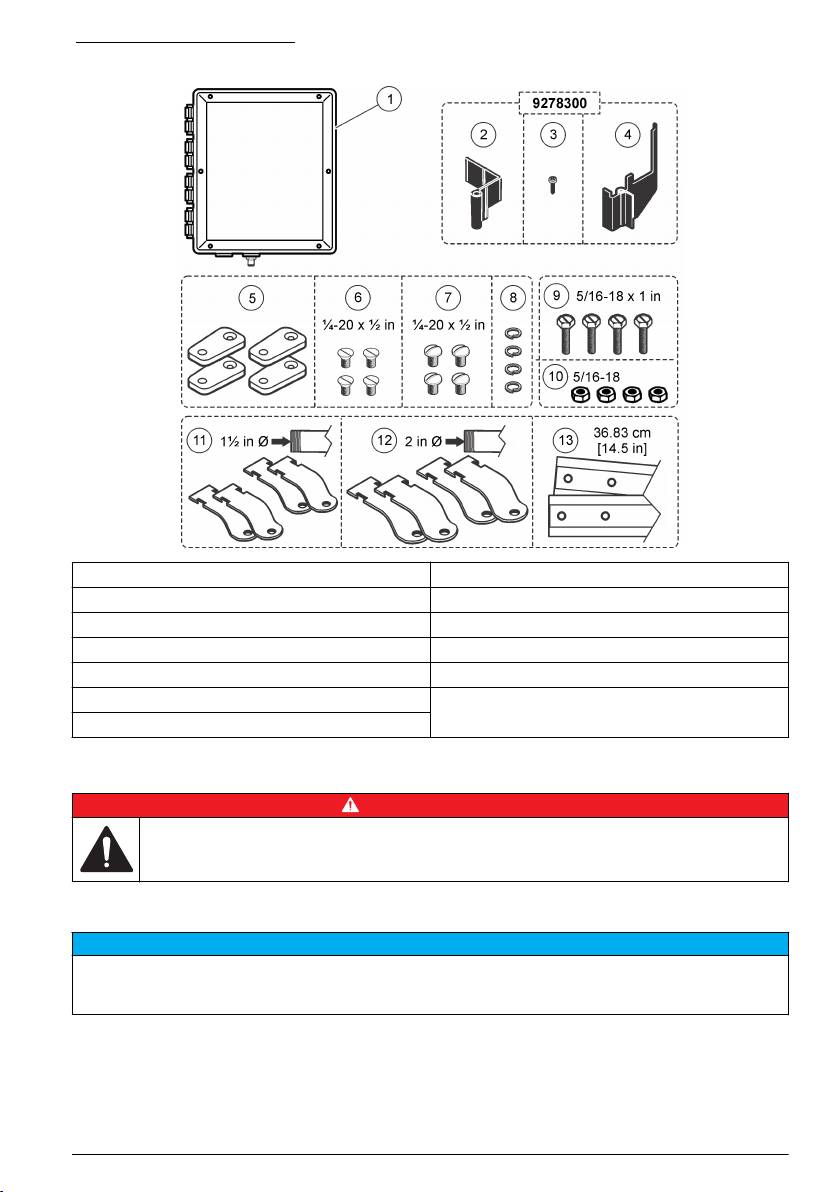

Slika 1 Sestavni deli izdelka
1 Ohišje 8 Podložka
2 Napetostna bariera (sc100) 9 Vijak, šestroba glava z zarezo
3 Vijak, pritrditev bariere 10 Matica, šestroba
4 Napetostna bariera (sc200) 11 Okvir
5 Ploščica, stenska namestitev 12 Okvir
6 Vijak, ravna glava z zarezo 13 Letev
7 Vijak, nizka valjasta glava z zarezo
Namestitev
N E V A R N O S T
Različne nevarnosti Opravila, opisana v tem delu dokumenta, lahko izvaja samo usposobljeno osebje.
Pritrditev instrumenta
O P O M B A
Če je instrument nameščen tako, da je izpostavljen neposredni sončni svetlobi, se lahko delovna temperatura
dvigne nad določeno omejitev in kompresor se ne bo vklopil. Tako pri notranji kot zunanji namestitvi pazite, da
instrument ne bo izpostavljen soncu.
1. Instrument namestite v bližino nameščenega senzorja (Slika 5). Cev za dovod zraka ne sme
segati dlje od 7,6 m (25 ft). Tako ostane sistem enako zmogljiv, odzivni čas za dovajanje zraka pa
se ne podaljša.
2. Instrument namestite na mesto, kjer temperatura v okolici ne bo presegla temperaturnih omejitev
za instrument. Glejte Specifikacije na strani 240.
Slovenski 243
3. Za nameščanje uporabite metodo, primerno za predvideno uporabo, in namestite strojno opremo
(Slika 3 in Slika 4).
4. Napravo namestite na mesto in položaj, ki vam omogoča preprost dostop do odklopne naprave.
5. Instrument povežite s kontrolno enoto (Slika 5). Informacije o povezavi senzorja poiščite v
dokumentaciji senzorja.
Slika 2 Mere ohišja
244 Slovenski
Slika 3 Možnost stenske namestitve
1 Ploščica, stenska namestitev (4 x) 2 Vijak, ploska glava z zarezo (4 x)
Slika 4 Možnosti namestitve na cev
1 Možnost namestitve na ležečo cev 6 Cev, pokončna
2 Možnost namestitve na pokončno cev 7 Vijak, šestroba glava z zarezo (4 x)
3 Vijak, nizka valjasta glava z zarezo (4 x), podložka
8 Okvir za 38- ali 50-milimetrsko (1½- ali 2-in) cev
(4 x)
(4 x)
4 Letev (2 x) 9 Matica, šestroba (4 x)
5 Cev, ležeča
Slovenski 245

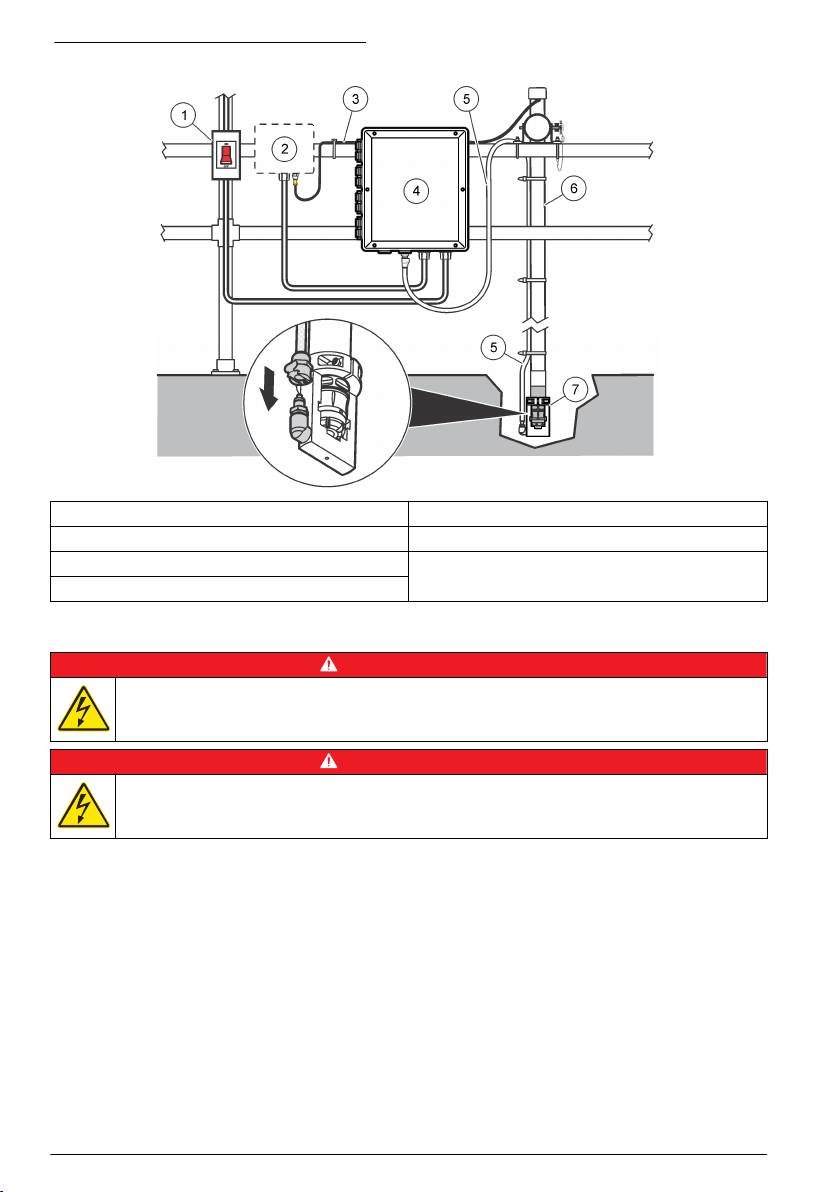

Slika 5 Tipična konfiguracija namestitve
1 Stikalo za odklop napajanja 5 Cev za dovod zraka
2 Kontrolna enota 6 Namestitev na drog
3 Kabel senzorja 7 Adapter za kompresor zraka
4 Visokozmogljivi kompresorski sistem
Električne povezave
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Pred vsemi posegi v električne povezave vedno izključite
napajanje.
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Priključiti morate zaščitno ozemljitev (PE).
Vedno uporabljajte kable in postopke ožičenja, ki izpolnjujejo ali presegajo lokalne, regionalne in
nacionalne zahteve glede električnih napeljav. V skladu z lokalnimi predpisi za električne napeljave
uporabite togi vod, vodotesen gibek vod ali gibek kabel za električne povezave.
Napajalni kabel, krajši od 3 metrov (10 ft), lahko uporabljate, če:
• upoštevate vse lokalne, regionalne in nacionalne zahteve za električne napeljave
•
ima tri vodnike velikosti 18 AWG (vključno z varnostno žico za ozemljitev)
• ima tesnilno uvodnico, da se ohrani razred zaščite NEMA
Za linijsko napetost vedno uporabljajte standardni trižilni priklop. Konce žic povežite s sponkami in jih
priklopite, kot prikazujeta Slika 6 na strani 249 in Slika 7 na strani 250.
Za napajalni in varnostni ozemljitveni razdelilni vodnik morate uporabiti žico velikosti od 18–12 AWG
(1,0 do 4,0 mm²) z izolacijo, primerno za uporabljene napetosti. Ne uporabljajte tanjših žic od
18 AWG (1,0 mm²)
246 Slovenski
Če so razdelilni vodi znotraj voda ali gibkega voda, morajo biti povezani s posebnim lokalnim
odklopnikom, za katerega je odgovoren uporabnik. Posebni lokalni odklopnik mora:
• biti blizu nameščene opreme
•
izpolnjevati vse lokalne zahteve za električne napeljave
• biti označen kot odklopnik za instrument
Za primer priporočene namestitve lokalnega odklopnika glejte Slika 5 na strani 246.
Povezava vodov z ohišjem instrumenta sama po sebi ne zagotavlja ozemljitve. Kovinski električni
vod mora biti ozemljen.
Da se ohrani tesnjenje ohišja, mora imeti oprema, pritrjena na pokončne ali ležeče cevi, vodotesen
gibek vod ali gibek kabel, primeren za lokacijo uporabe.
Smernice za ožičenje
Vstavite žice v priključke, tako da se izolacija nalega na priključek in ni viden noben izpostavljen del
žice. Po namestitvi previdno povlecite vsako žico in se prepričajte, ali je trdno nameščena.
Uporabljajte uvodnice z ustrezno oznako NEMA/IP, da ohranite razred zaščite pred okoljskimi vplivi.
Za ožičenje kontrolne enote se uporablja žice velikosti od 22 do 18 AWG (0,32 to 0,82 mm²). Ne
uporabljajte žic, tanjših od 22 AWG (0,32 mm²).
Če je povezano ožičenje za upravljanje 24 Vrms instrumenta, namestite napetostno bariero. Glejte
Namestitev napetostne bariere na strani 252.
V kontrolni enoti sc ne uporabljajte tako visoke in nizke napetosti. Če s tem instrumentom uporabljate
kontrolno enoto sc, v predelu za ožičenje kontrolne enote za napetostno bariero uporabljajte samo
nizko napetost (manj kot 30 Vrms ali 60 V (DC)).
Za podrobnosti glede povezave relejev glejte priročnik kontrolne enote, za podrobnosti glede
povezave pa Slika 6 na strani 249 in Slika 7 na strani 250. Za namestitev vseh preostalih barier in
pokrovov glejte navodila v priročniku kontrolne enote.
Povezava ožičenja s kontrolno enoto
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Pred začetkom teh vzdrževalnih del prekinite vse napajanje
instrumenta in priključkov za releje.
1. Pazite, da kontrolna enota ne bo povezana z napajanjem.
2. Odprite kontrolno enoto. Glejte Namestitev napetostne bariere na strani
252.
3. Povežite žico iz releja COM (skupni) instrumenta v rele COM kontrolne enote.
4. Povežite žico iz releja N/O (običajno odprt) instrumenta v rele N/O kontrolne enote.
5. Povežite preostale žice. Glejte Povezava ožičenja z instrumentom na strani 247.
6. Napajalno ožičenje mora biti na desni strani distančnika.
7. Namestite napetostno bariero kontrolne enote. Glejte Namestitev napetostne bariere
na strani 252.
8. Zaprite pokrov ohišja. Privijte vijake ohišja, da ga zatesnite. Pokrov ohišja mora biti nameščen, da
ohranite razred zaščite.
Povezava ožičenja z instrumentom
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Pred vsemi posegi v električne povezave vedno izključite
napajanje.
Glejte Tabela 1, Slika 6, Slika 7 in Slika 8.
Slovenski 247
1. Odvijte tri vijake s prozornega pokrova in odstranite pokrov.
2. Žico iz releja COM (skupno) kontrolne enote povežite v rele COM instrumenta.
3. Žico iz releja N/O (normalno odprt) kontrolne enote povežite v rele N/O instrumenta.
4. Ozemljitveno žico povežite s priključno sponko s simbolom za ozemljitev.
5. Nevtralno žico povežite s priključno sponko NEUT.
6. Fazno žico povežite s priključno sponko PHASE.
7. Namestite prozorni pokrov.
8. Zaprite pokrov ohišja. Zategnite vijake ohišja, da ohranite razred zaščite ohišja pred okoljskimi
vplivi. Preverite, ali je tesnjenje primerno.
9. Instrument in kontrolno enoto priključite na napajanje.
Tabela 1 Napajalni kabli
Opis terminala Barvno kodiranje žic – Severna
Barvno kodiranje žic – Evropa
Amerika
Linija (PHASE) črna rjava
Nevtralna (NEUT) bela modra
Zaščitna ozemljitev (simbol za
zelena zelena z rumeno črto
ozemljitev)
248 Slovenski
Slika 6 Shema ožičenja za 115 V
Slovenski 249
Slika 7 Shema ožičenja za 230 V
250 Slovenski
Slika 8 Žične povezave z lokalnim odklopnikom
1 Oznaka, ožičenje 6 Uvodnica/vod (električno omrežje)
2 Zaščitni pokrov 7 Uvodnica/vod (ožičenje relejev)
3 Varovalke (3 x) 8 Dovod zraka
4 Priključna letev za napajanje 9 Rele N/O
5 Priključna letev za releje 10 Rele COM
Slovenski 251
Namestitev napetostne bariere
Glejte ilustrirana navodila v nadaljevanju.
252 Slovenski
Povezava cevi za dovod zraka in senzorja
Cev za dovod zraka povežite s priključkom na dnu ohišja instrumenta (Slika 8 na strani 251, element
8). Za namestitev senzorja lahko dodatne informacije najdete v dokumentaciji adapterja za
kompresor zraka, komplet cevi in senzor.
Zagon
O P O M B A
Toplotno končno stikalo se odpre, če cikel delovanja črpalke presega 60 sekund ali če je cikel izklopa črpalke
krajši od 15 minut. Ne presezite cikla delovanja, ki je določen za instrument.
1. Vklopite napajanje kontrolne enote.
2. V meniju System setup (Sistemske nastavitve) izberite možnost Relays (Releji). Trajanje
nastavite na 60 sekund ali manj. Interval nastavite na 15 minut ali dlje. Za dodatne informacije
glejte priročnik za kontrolno enoto.
3. Izklopite napajanje kontrolne enote.
4. Po namestitvi vklopite napajanje instrumenta.
5. Vklopite napajanje kontrolne enote
Vzdrževanje
N E V A R N O S T
Različne nevarnosti Opravila, opisana v tem delu dokumenta, lahko izvaja samo usposobljeno osebje.
Čiščenje ohišja
O P O M B A
Ohišja nikoli ne čistite s topili.
1. Varno zaprite ohišje in zunanjost obrišite z vlažno krpo.
2. Redno pregledujte dovod zraka na kompresorju in se prepričajte, da vhod ni zamašen. Če je
dovod zraka zamašen, se lahko skrajša življenjska doba kompresorja in poslabša čiščenje
senzorjev.
Menjava varovalk
N E V A R N O S T
Nevarnost smrti zaradi električnega toka. Pred začetkom teh vzdrževalnih del prekinite napajanje
instrumenta in kontrolne enote.
N E V A R N O S T
Nevarnost požara. Varovalke nadomestite z varovalkami enakega tipa, ki so primerne za isti nazivni
tok.
1. Prekinitev napajanja instrumenta in kontrolne enote.
2. Odvijte vijak na sprednjem pokrovu in odprite pokrov.
3. Odvijte tri vijake s prozornega pokrova in odstranite prozorni pokrov (Slika 9).
Slovenski 253
4. Preglejte varovalke Zamenjajte morebitne odprte varovalke. Za zamenjavo varovalk glejte
Specifikacije na strani 240.
5. Namestite prozorni pokrov s tremi vijaki.
Slika 9 Menjava varovalk
1 Zaščitni pokrov 3 Vhodna varovalka (2 x)
2 Stikalo za vklop/izklop 4 Varovalka za releje kontrolne enote
Odpravljanje težav
Težava Možen vzrok Rešitev
Kompresor deluje, vendar
Cevi za zrak so stisnjene ali
Preglejte cevi za zrak, in se prepričajte da ni ostrih
iz instrumenta ne piha
poškodovane.
zavojev ali stisnjenih mest. Po potrebi popravite ali
zrak.
zamenjajte cevi za zrak.
Cev za zrak je zamašena. Preglejte, ali so cevi za zrak zamešene. Po potrebi
očistite ali zamenjajte cevi za zrak.
Kompresor ne deluje. Najmanj ena varovalka je
Preglejte ožičenje in se prepričajte, da je pravilno.
odprta.
Če ni, zamenjajte morebitne okvarjene varovalke.
Glejte Menjava varovalk na strani 253.
Kompresor ne deluje po
Prisotna je napaka v
Preverite, ali je kontrolna enota pravilno
urniku.
kontrolni enoti.
programirana. Preverite, ali kontrolna enota pravilno
deluje.
Nadomestni deli
Napotek: Za nekatere prodajne regije se lahko številka izdelka in artikla razlikuje. Za kontaktne informacije stopite
v stik z ustreznim prodajalcem ali pa jih poiščite na spletni strani podjetja.
Opis Št. elementa
Varovalka, 5 A, 250 V, s počasnim pregorevanjem (model za 230 V) 4693800
Varovalka, 8 A, 250 V, s počasnim pregorevanjem (model za 115 V) 6172000
Varovalka, 0,25 A, 250 V, s počasnim pregorevanjem (model za 115/230 V) 5966073
254 Slovenski
Opis Št. elementa
Komplet za nameščanje (vključuje namestitvene kanale, vijake, podložke, oznako,
6864900
sponke)
Komplet za sestavo kompresorskih cevi (vključuje hitro spojko, kabelske vezice, cevi,
9257800
sponko za cev, kabel)
Komplet strojnih delov za zračni kompresor (vključuje kabelsko vezico, sestav cevi,
9257700
sestav podložk, končni pokrovček, kabel)
Slovenski 255
Sadržaj
Specifikacije na stranici 256 Održavanje na stranici 268
stranica 256 Rješavanje problema na stranici 269
Instalacija na stranici 259 Zamjenski dijelovi na stranici 269
Pokretanje na stranici 268
Specifikacije
Specifikacije se mogu promijeniti bez prethodne najave.
Specifikacije Pojedinosti
Dimenzije (Š x D x V) 351,6 x 186,9 x 409,7 mm (13,84 x 7,36 x 16,13 inča)
Težina 11,2 kg (24,7 lb)
Izlazni tlak zraka
Model od 115 V: 3,10 bara (45 psi)
(na izlazu kompresora)
Model od 230 V: 2,76 bara (40 psi)
3
Izlazni protok zraka
Model od 115 V: 2,14 m
/h (1,26 cfm)
(na ulazu kompresora)
3
Model od 230 V: 1,77 m
/h (1,04 cfm)
Maksimalni ciklus djelovanja pumpe 60 sekundi svakih 15 minuta
Radni uvjeti –20 do 50 °C (–4 do 122 °F), 95% relativne vlage, bez kondenzacije
Uvjeti pohrane –20 do 70 °C (–4 do 158 °F), 95% relativne vlage, bez kondenzacije
Kućište Nemetalno, NEMA 4X/IP66
Potrošnja struje Model od 115 V: 115 V AC, 50/60 Hz, 7,5/4,5 A
Model od 230 V: 230 V AC, 50 Hz, 2,5 A
Ulazni osigurač Model od 115 V: T, 8 A, 250 V
Model od 230 V: T, 5 A, 250 V
Osigurač za relej kontrolera T, 0,25 A, 250 V (svi modeli)
Razina zagađenja 2
Kategorija instalacije II
Klasa zaštite I
Visina Maksimalno 2000 m (6560 ft)
Dimenzije kompresora (Š x D x V) 37 x 32 x 20 cm (14,5 x 12,5 x 7,8 inča)
Težina kompresora 10,7 kg (23,5 lb)
Certifikati UL, CSA, cETLus, CE
Jamstvo 1 godina (EU: 2 godine)
256 Hrvatski
Sigurnosne informacije
O B A V I J E S T
Proizvođač nije odgovoran za štetu zbog nepravilne primjene ili nepravilne uporabe ovog proizvoda uključujući,
bez ograničenja, izravnu, slučajnu i posljedičnu štetu i odriče se odgovornosti za takvu štetu u punom opsegu
dopuštenom prema primjenjivom zakonu. Korisnik ima isključivu odgovornost za utvrđivanje kritičnih rizika
primjene i za postavljanje odgovarajućih mehanizama za zaštitu postupaka tijekom mogućeg kvara opreme.
Prije raspakiravanja, postavljanja ili korištenja opreme pročitajte cijeli ovaj korisnički priručnik.
Poštujte sva upozorenja na opasnost i oprez. Nepoštivanje ove upute može dovesti do tjelesnih
ozljeda operatera ili oštećenja na opremi.
Uvjerite se da zaštita koja se nalazi uz ovu opremu nije oštećena. Ne koristite i ne instalirajte ovu
opremu na bilo koji način koji nije naveden u ovom priručniku.
Upotreba upozorenja
O P A S N O S T
Označava potencijalno ili neposredno opasnu situaciju koja će, ako se ne izbjegne, dovesti do smrti ili ozbiljnih
ozljeda.
U P O Z O R E N J E
Označava potencijalno ili neposredno opasnu situaciju koja će, ako se ne izbjegne, dovesti do smrti ili ozbiljnih
ozljeda.
O P R E Z
Označava potencijalno opasnu situaciju koja će dovesti do manjih ili umjerenih ozljeda.
O B A V I J E S T
Označava situaciju koja, ako se ne izbjegne će dovesti do oštećenja instrumenta. Informacije koje je potrebno
posebno istaknuti.
Naljepnice za upozorenje na oprez
Pročitajte sve naljepnice i oznake na instrumentu. Ako se ne poštuju, može doći do tjelesnih ozljeda
ili oštećenja instrumenta. Simbol na instrumentu odgovara simbolu u priručniku uz navod o mjerama
predostrožnosti.
Ovaj simbol, ako se nalazi na instrumentu, daje korisnički priručnik kao referencu za informacije o
radu i/ili zaštiti.
Električna oprema označena ovim simbolom ne smije se odlagati u europskim javnim odlagalištima
nakon 12. kolovoza 2005. Sukladno europskim lokalnim i nacionalnim propisima (EU direktiva
2002/96/EC), korisnici električne opreme u Europi sada moraju staru ili isteklu opremu vratiti
proizvođaču koji će je odložiti bez naknade.
Napomena: Za vraćanje opreme u recikliranje obratite se proizvođaču opreme ili dobavljaču koji će vas obavijestiti o
povratu opreme kojoj je istekao vijek trajanja, odlaganju električkih dodataka i sve dodatne opreme.
Ovaj simbol naznačuje da postoji opasnost od električnog i/ili strujnog udara.
Ovaj simbol upozorava da je potrebno koristiti zaštitu za oči.
Hrvatski 257
Ovaj simbol naznačuje da označena stavka zahtijeva zaštitno uzemljenje. Ako kabel instrumenta nije
isporučen s utikačem za uzemljenje, postavite zaštitno uzemljenje na kraj zaštitnog provodnika.
Ovaj simbol, ako ga vidite na proizvodu, označava lokaciju osigurača ili automatskog osigurača.
Certifikati
Kanadska odredba o opremi koja uzrokuje smetnje, IECS-003, klasa A:
Izvješća s testiranja nalaze se kod proizvođača.
Ovo digitalno pomagalo klase A udovoljava svim zahtjevima Kanadskog zakona o opremi koja
uzrokuje smetnje.
Cet appareil numérique de classe A répond à toutes les exigences de la réglementation canadienne
sur les équipements provoquant des interférences.
FCC dio 15, ograničenja klase "A"
Izvješća s testiranja nalaze se kod proizvođača. Uređaj je sukladan s dijelom 15 FCC pravila. Rad
uređaja mora ispunjavati sljedeće uvjete:
1. oprema ne smije uzrokovati štetne smetnje.
2. Oprema mora prihvatiti svaku primljenu smetnju, uključujući smetnju koja može uzrokovati
neželjen rad.
Zbog promjena ili prilagodbi ovog uređaja koje nije odobrila stranka nadležna za sukladnost korisnik
bi mogao izgubiti pravo korištenja opreme. Ova je oprema testirana i u sukladnosti je s ograničenjima
za digitalne uređaje klase A, koja su u skladu s dijelom 15 FCC pravila. Ta ograničenja su osmišljena
da bi se zajamčila razmjerna zaštita od štetnih smetnji kada se oprema koristi u poslovnom
okruženju. Ova oprema proizvodi, koristi i odašilje energiju radio frekvencije, te može prouzročiti
smetnje u radio komunikaciji ako se ne instalira i koristi prema korisničkom priručniku. Koristite li ovu
opremu u naseljenim područjima ona može prouzročiti smetnje, a korisnik će sam snositi
odgovornost uklanjanja smetnji o vlastitom trošku. Sljedeće tehnike mogu se koristiti kao bi se
smanjili problemi uzrokovani smetnjama:
1. Isključite opremu iz izvora napajanja kako biste provjerili je li ili nije uzrok smetnji.
2. Ako je oprema uključena u istu utičnicu kao i uređaj kod kojeg se javljaju smetnje, uključite
opremu u drugu utičnicu.
3. Odmaknite opremu od uređaja kod kojeg se javljaju smetnje.
4. Promijenite položaj antene uređaja kod kojeg se javljaju smetnje.
5. Isprobajte kombinacije gore navedenih rješenja.
Pregled proizvoda
Sustav za čišćenje koristi se u postupcima pri kojima se senzor može zaprljati. Instrument automatski
čisti površinu senzora te uklanja mulj i ostale naslage biološkog porijekla. Instrument postavite na
mjesto u zatvorenom ili na otvorenom koje nije izloženo direktnom sunčevom svjetlu.
Komponente proizvoda
Provjerite jeste li dobili sve komponente. Pogledajte Slika 1. Ako neki od ovih elemenata nedostaje ili
je oštećen, odmah se obratite proizvođaču ili prodajnom predstavniku.
258 Hrvatski
Slika 1 Komponente proizvoda
1 Kućište 8 Podloška
2 Naponska pregrada (sc100) 9 Svornjak, šesterokutna glava s utorom
3 Vijak za montažu barijere 10 Matica, šesterokutna
4 Naponska pregrada (sc200) 11 Nosač
5 Pločica, montiranje na zid 12 Nosač
6 Vijak, plosnata glava s utorima 13 Potporna spona
7 Vijak, niska valjkasta glava s utorima
Instalacija
O P A S N O S T
Višestruka opasnost. Zadatke opisane u ovom odjeljku priručnika treba obavljati isključivo kvalificirano
osoblje.
Montiranje instrumenta
O B A V I J E S T
Ako se instrument postavlja na mjesto izloženo direktnom sunčevom svjetlu, radna temperatura mogla bi
prekoračiti ograničenje i kompresor se u tom slučaju neće pokrenuti. Instrument postavite na mjesto u
zatvorenom ili na otvorenom koje nije izloženo direktnom sunčevom svjetlu.
1. Instrument postavite blizu mjesta na koje je postavljen senzor (Slika 5). Cijev za dovod zraka ne
smije se protezati dalje od 7,6 m (25 ft). Time se osigurava ujednačen kapacitet sustava i ne
smanjuje se vrijeme odziva za dovod zraka.
2. Instrument montirajte na mjesto gdje temperatura okoline neće biti viša od temperaturnog
ograničenja instrumenta. Pogledajte Specifikacije na stranici
256.
Hrvatski 259
3. Koristite odgovarajući način montiranja i pričvrstite strojnu opremu (Slika 3 i Slika 4).
4. Uređaj postavite na mjesto i u položaj koji omogućuje lak pristup rastavnoj sklopci.
5. Instrument povežite s kontrolerom (Slika 5). Informacije o povezivanju senzora potražite u
dokumentaciji o senzoru.
Slika 2 Dimenzije kućišta
Slika 3 Mogućnost montiranja na zid
1 Pločica, montiranje na zid (4 x) 2 Vijak, plosnata glava s utorom (4 x)
260 Hrvatski
