Electrolux EHG30235 x: Встраивание

33

Встраивание

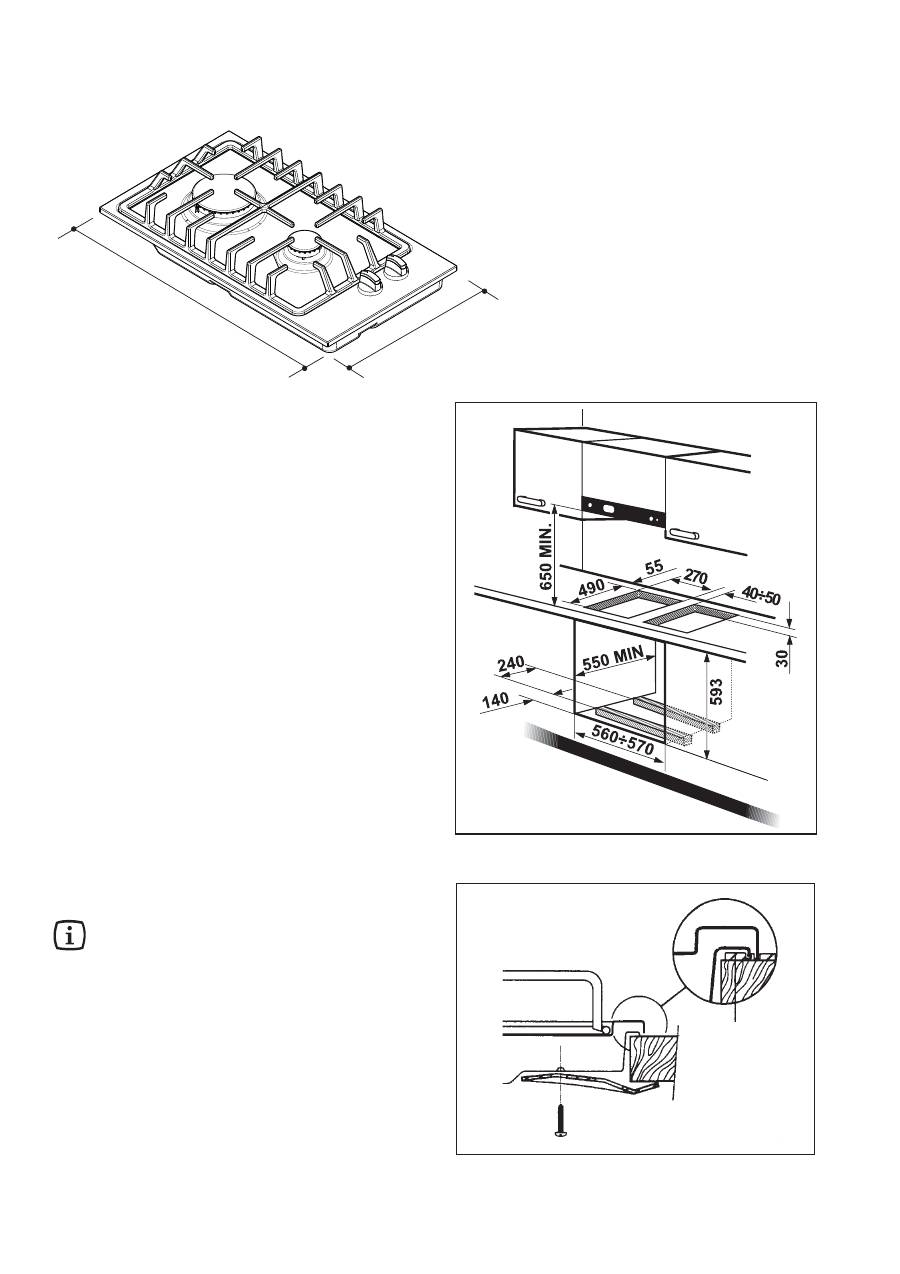

Данная варочная панель может быть встроена в

кухонную мебель с глубиной от 550 до 600 мм. Размеры

варочной панели показаны на Рис. 8.

Рис. 10

a

a) уплотнение

290

510

Рис. 9

Рис. 8

Установка и сборка

Данная варочная панель может быть встроена в

кухонную мебель с выемкой, размеры которой

приведены на Рис. 9.

Край выемки должен располагаться от задней стены

на расстоянии не менее 55 мм.

В случае, если варочная панель устанавливается рядом

со стенами кухни или боковыми стенками кухонной

мебели, края выемки должны располагаться от них на

расстоянии не менее 100 мм.

Расстояние от подвесных шкафов или вытяжки до

варочной панели должно составлять не менее 650 мм.

Выполните встраивание варочной панели следующим

образом:

1. Пр о л о ж и т е   у п л о т н е н и я ,   п о с т а в л я е м ы е

вместе с варочной панелью, по краям выемки

т а к ,   ч т о б ы   в   м е с т е   с т ы к а   о н и   н е

накладывались друг на друга;

2. установите варочную панель в выемку точно по

центру;

3. Закрепите панель соответствующими винтами

(Рис. 10). При затягивании винтов избытки

уплотнений могут выступить наружу; их можно

легко удалить.

В случае, если несколько 30см варочных

панелей устанавливаются в одну и ту же выемку

одна к другой, Вы можете приобрести

специальный комплект для сборки, включая

боковой кронштейн и дополнительные

уплотнения, в наших сервисных центрах.

Соответствующие инструкции поставляются

вместе с комплектом для сборки.
