Electrolux EHG30235 x: Технические характеристики Указания для установщика

30

Мощность газовых горелок

Быстродействующая горелка

(большая)

3,0 кВт (G20)  2,8 кВт (G30/G31)

Вспомогательная горелка (малая)

1,0 кВт

Прибор класса

3

Категория

II2H3+

Номинальное давление подачи газа

Пpиpoдный газ G20  20 мбар

Патрубок для подключения к газовой магистрали

G 1/2"

Электропитание

230 В 50 Гц

Размеры выемки под

варочную панель

Длина

270 мм.

Ширина

490 мм.

Данное изделие соответствует следующим.

Директивам Европейского Союза:

5

2006/95

 (Директива по низкому напряжению);

5

89/336

  (Директива по электромагнитной

совместимости);

90/396

 (Газовые приборы)

5

93/68

 (Директивы общего характера)

с последующими изменениями.

Технические характеристики Указания для установщика

Следующие указания по установке и

техобслуживанию относятся к операциям,

которые должны выполняться только

квалифицированными специалистами в

соответствии с действующими нормами.

Перед выполнением любых работ с прибором

его следует отсоединить от сети электропитания.

Если для выполнения той или иной операции

необходимо наличие электропитания,

удостоверьтесь в том, что приняты все

необходимые на этот случай меры

предосторожности.

Высота боковых стенок кухонной мебели, на

которой устанавливается варочная панель, не

должна превышать высоту рабочего стола.

Не устанавливайте варочную панель вблизи от

легковоспламеняющихся материалов (например,

занавесок, полотенец и т.д.).

Подключение к газовой магистрали

Необходимо, чтобы подключение к газовой магистрали

выполнялось с помощью вентиля из нержавеющей

стали. Можно выбрать жесткие трубы или гибкий шланг

из нержавеющей стали.

При использовании гибких металлических шлангов

будьте осторожны, чтобы они не касались подвижных

частей и не оказались передавленными. Принимайте

такие же меры предосторожности в случае, если

варочная панель является комбинированной с духовым

шкафом.

Данная варочная панель может работать на природном

газе номинальным давлением 13 мБар.

ВНИМАНИЕ:   Для обеспечения правильной работы

панели, экономии энергии и длительной эффективной

работы прибора давление подачи газа должно

соответствовать рекомендованной величине.

Перед установкой, убедитесь, что величина напряжения

у Вас дома соответствует номинальному напряжению

прибора.

При работе на полную мощность величина падения

давления не должна превышать 5%.

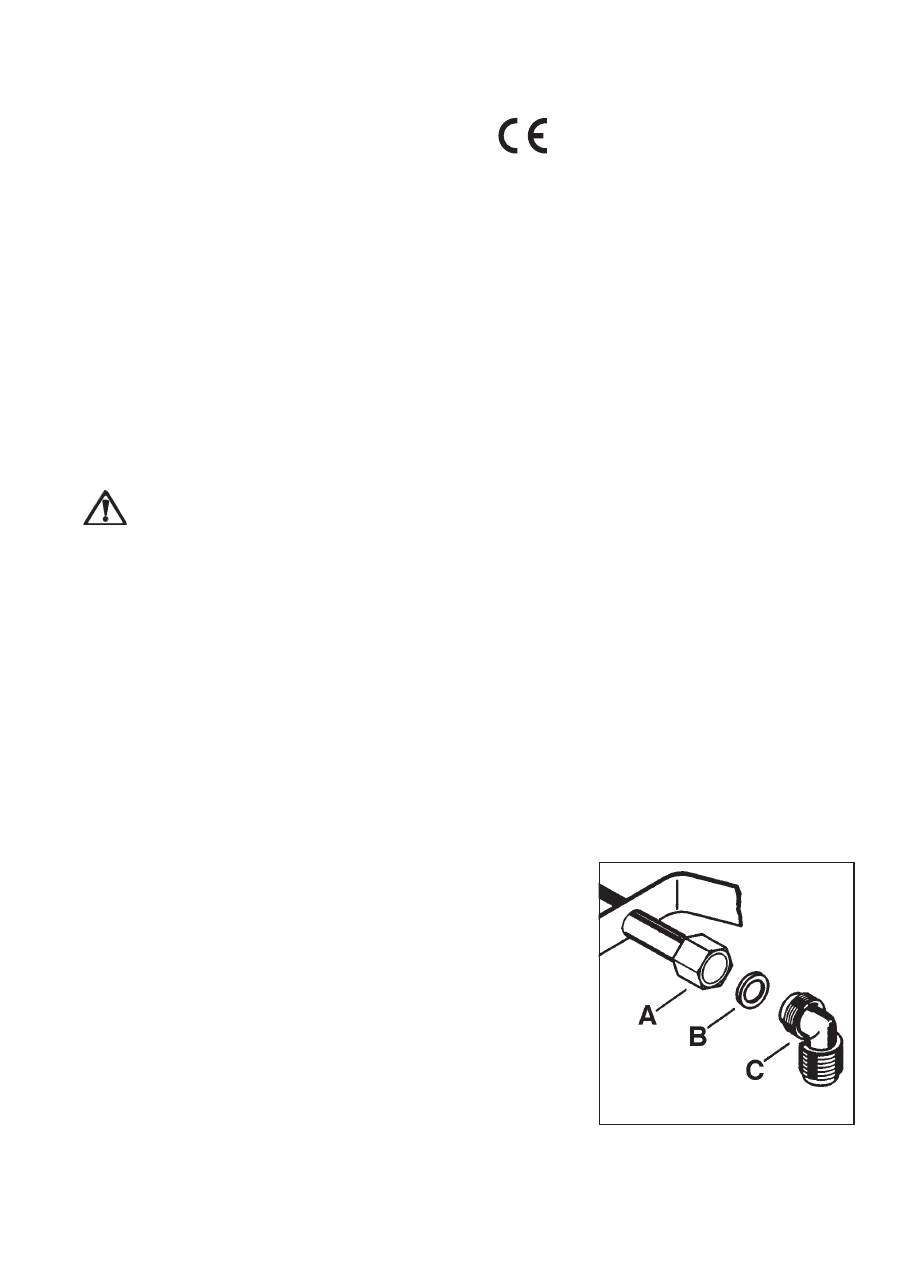

A) Труба газовой магистрали с

накидной гайкой

B) Прокладка

C) Регулируемое колено

Рис. 2

На величину этого падения давления воздействуют

следующие факторы:

максимальный диапазон счетчика;

диаметр и длина трубы перед счетчиком и после

него;

проходное сечение различных труб, используемых

в системе;

диаметр соединительных элементов (если таковые

имеются).

Регулируемое колено крепится к трубе газовой

магистрали с помощью резьбовой гайки G 1/2". Все

компоненты, показанные на Рис. 2, уже установлены

на заводеизготовителе.

Перед отгрузкой с завода данный прибор прошел все

испытания необходимые для обеспечения наилучших

результатов.

ВНИМАНИЕ: После завершения подключения

необходимо проверить варочную панель и всю систему

на отсутствие утечек. Для проверки используйте

мыльную воду, ни в коем случае не используйте пламя

.
