Electrolux EHG30235 x: Sähköliitäntä

51

Laite on suunniteltu kytkettäväksi 230 V:n yksivaiheiseen

sähkölähteeseen.

Sähkökytkennät on suoritettava voimassa olevien lakien

ja määräysten mukaisesti.

Tarkista ennen laitteen kytkemistä seuraavat asiat:

1. pääsulake ja kodin sähköverkko kestävät

kuormituksen (tarkista arvokilvestä)

2. virtalähde on maadoitettu kunnolla voimassa olevien

määräysten mukaisesti

3. sähkökytkentään käytettävä pistorasia tai

kaksinapainen kytkin on helppopääsyisessä

paikassa, kun laite on asennettu.

Laitteen mukana toimitetaan liitäntäjohto. Siihen on

kiinnitettävä asianmukainen pistotulppa, joka kestää

arvokilvessä ilmoitetun kuormituksen. Kiinnitä pistotulppa

virtajohtoon kuvan 4 suosituksen mukaisesti. Pistotulppa

on kytkettävä asianmukaiseen pistorasiaan.

Jos kytket laitteen suoraan sähköverkkoon, sen ja

sähkölähteen väliin on asennettava kaksinapainen kytkin,

jonka kosketuspintojen väli on vähintään 3 mm, ja sen on

kestettävä vaadittava kuormitus voimassa olevien ohjeiden

mukaisesti.

Liitäntäjohto on asennettava siten, että sen lämpötila ei

pääse missään kohdassa kohoamaan 90 °C  yli

huoneenlämpötilan.

Ruskea vaihejohto (kiinnitetty L-kirjaimella merkittyyn

napaan) on aina kiinnitettävä verkkovaiheeseen.

Liitäntäjohdon vaihtaminen

Liitäntäjohdon liitäntä laitteen riviliittimeen on tyyppiä Y.

Tämä merkitsee sitä, että sen saa vaihtaa vain

sähköasentaja.

Tässä yhteydessä saa käyttää vain johtotyyppiä

H05V

2

V

2

-F T90. Johto-osan on kestettävä jännite ja

käyttölämpötila.

Kelta-vihreän maadoitusjohdon on oltava noin 2 cm

vaihejohtoja pitempi (kuva 4).

Pääset käsiksi napoihin seuraavasti:

1. Työnnä ruuvitaltan kärki terminaalilohkon ulos työntyvään

osaan.

2. Paina kevyesti ja nosta (kuva 5).

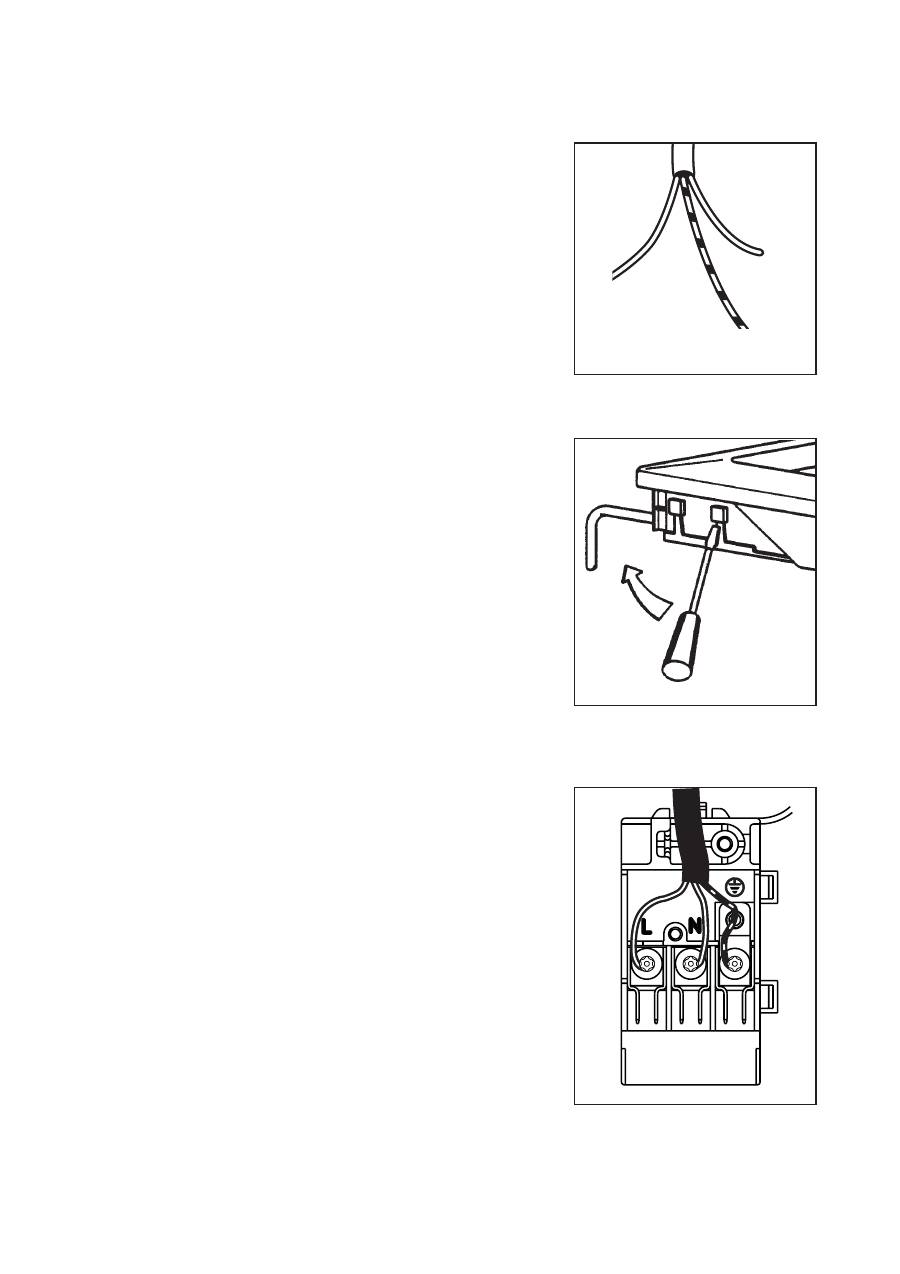

Sähköliitäntä

Kuva 4

Kuva 5

FO 0257

Kuva 6

Neutraali

Maadoitusjohto (kelta-

vihreä)
