Electrolux EHG30235 x: Posibilidades de colocación

13

Las dimensiones estan indicadas en milimetros

Sobre mueble bajo con puerta

En la construcción del mueble es necesario que se

hayan tomado las suficientes precauciones para  evitar

el contacto con la parte inferior de la encimera que se

calienta durante el funcionamiento. La solucíon se

aconseja en la ilustrada en la Fig. 12.

El panel situado bajo la encimera deberá ser fácilmente

extraíble para permitir eventuales intervenciones de la

Asistencia Técnica.

Sobre mueble bajo con horno

El hueco tendrà que tener las dimensiones existentes

en la figura 10, y  tendrà que ser sujeta por soportes para

conseguir una eficaz aireación.

Para evitar excesìvos sobre-calentamientos, ès oportuno

realizar la instalación como se indica en las Fig. 13 y

14.

El enlace elèctrico de la encimera y el del horno debera

ser realizados separadamente, sea por razones

elèctricas, que para facilitar la extracción frontal del

horno.

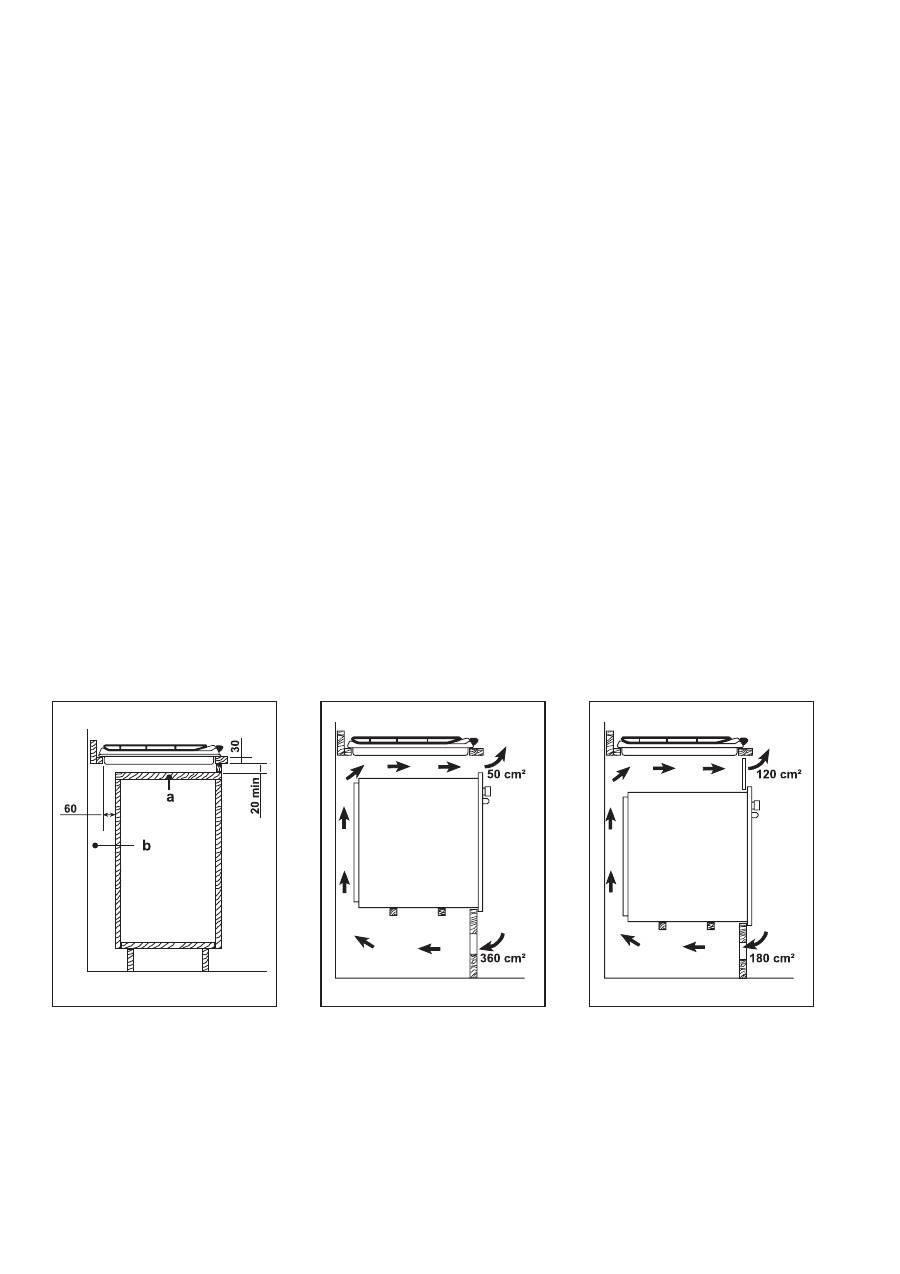

Posibilidades de colocación

a)Panel

b) Espacio disponible para la conexion

Fig. 12

Fig. 13

Fig. 14
