Electrolux EHG30235 x: Электрическое подключение

31

Прибор рассчитан на подключение к однофазной сети

электропитания напряжением 230 В.

Подключение должно выполняться в соответствии с

действующими нормами и правилами.

Перед подключением прибора:

1.

удостоверьтесь, что предохранитель сети и

электрическая сеть в Вашей квартире выдерживают

соответствующую нагрузку (см. паспортную

табличку);

2.

удостоверьтесь, что электрическая сеть имеет

должное заземление, соответствующее

действующим нормам;

3.

удостоверьтесь, что при установленной на место

варочной панели обеспечивается легкий доступ к

розетке сети и вилке сетевого шнура.

Прибор поставляется с сетевым шнуром. Его следует

оборудовать вилкой, соответствующей нагрузке,

указанной на паспортной табличке. При установке

вилки на сетевой шнур придерживайтесь рекомендаций,

приведенных на Рис. 3. Вилку следует вставлять в

соответствующую розетку.

При неразъемном подключении прибора к сети

необходимо установить между ними двухполюсный

размыкатель с расстоянием между разомкнутыми

контактами не менее 3 мм, тип которого соответствует

требуемой нагрузке в соответствии с действующими

нормами и правилами.

Сетевой провод должен быть размещен таким образом,

чтобы никакая его часть не могла нагреться до

температуры, на 90 °C превышающей комнатную

температуру.

Коричневый провод (подключенный к контакту

клеммницы, помеченному буквой “L”) всегда должен

соединяться с фазой сети.

Замена сетевого шнура

Подключение сетевого шнура к клеммнице прибора

относится к типу “Y”. Это означает, что для его замены

необходимо специальное оборудование.

В этом случае должен использоваться только

специальный сетевой шнур. Сечение проводов должно

соответствовать напряжению и рабочей температуре.

Желтозеленый провод заземления должен быть

примерно на 2 см длиннее фазовых проводов (Рис. 3)

Чтобы открыть клеммную коробку и получить доступ к

клеммам, действуйте следующим образом:

1. вставьте кончик отвертки в видимую выступающую

часть клеммной коробки;

2. слегка надавите и поднимите (Рис. 4).

Электрическое подключение

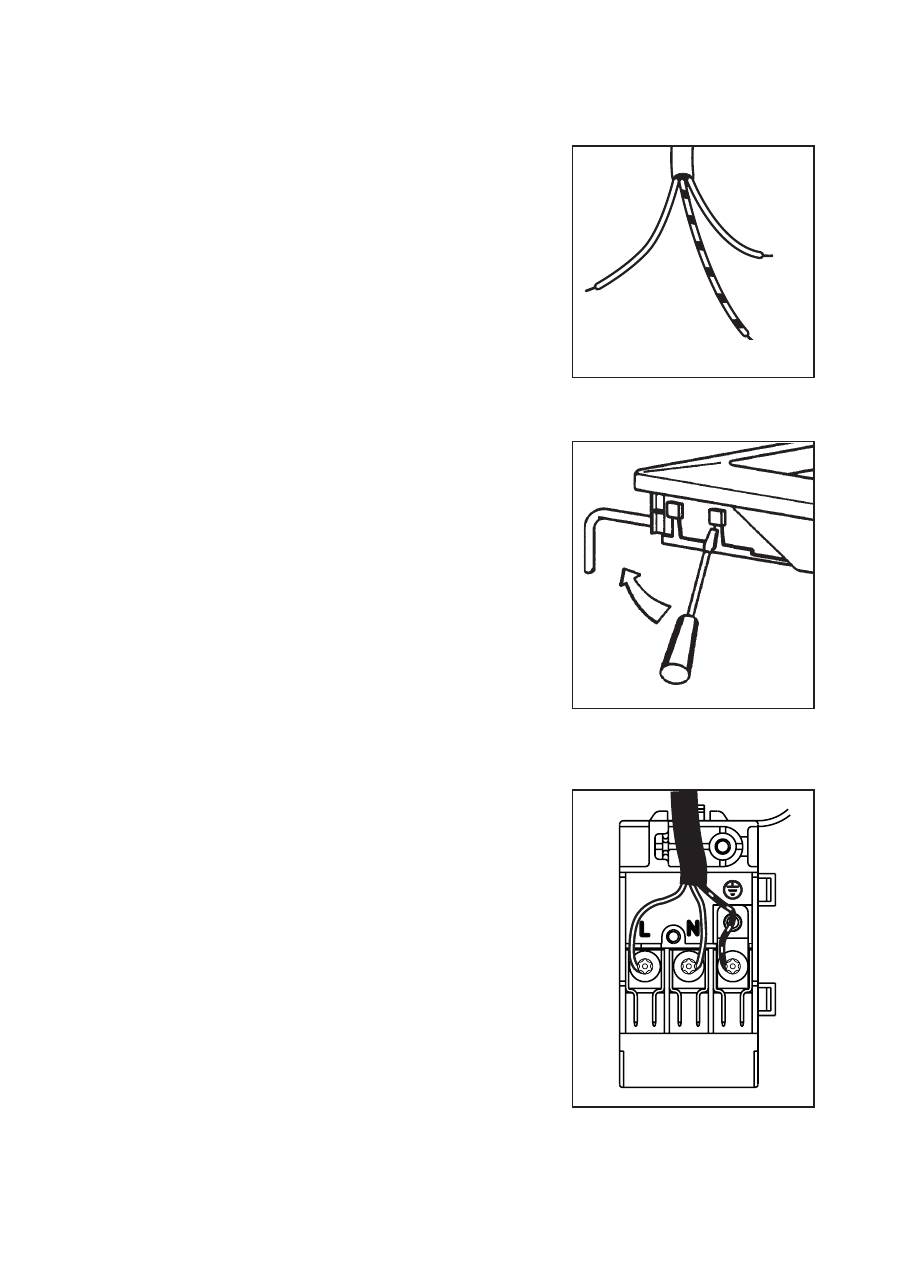

Рис. 3

Рис. 4

Рис. 5

Нейтраль

(ноль)

Земля (желто5зеленый)
