Kaasupoltinten teho

Pikapoltin (iso)

2,8 kW (G30/G31) - 3,0 kW (G20)

Lisäpoltin (pieni)

1,0 kW

Laiteluokka

3

Luokka

II2H3+

Asetus

Maakaasu G20 - 20 mbar

Kaasuliitäntä

G 1/2"

Sähkövirta

230 V 50 Hz

Keittotason aukon mitat

Pituus

270 mm

Leveys

490 mm

Tekniset tiedot Ohjeita asentajalle

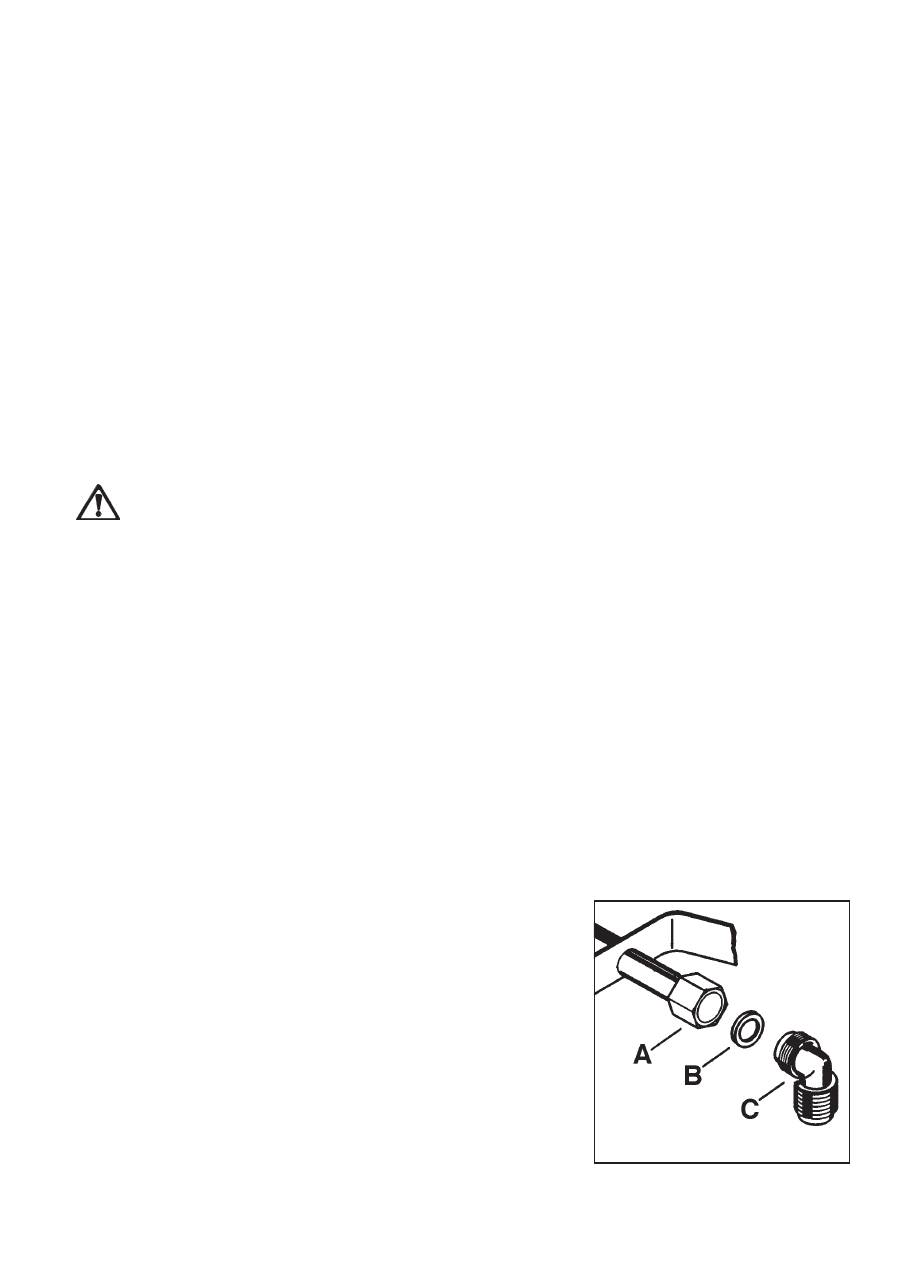

A) Välikappale, jonka päässä on mutteri

B) Tiiviste

C) Säädettävä liitososa

Kuva 3

FO 2365

Asennus- ja kunnossapitotoimenpiteet on

jätettävä asiantuntevan henkilön tehtäväksi.

Toimenpiteet on suoritettava seuraavien

ohjeiden sekä voimassa olevien määräysten

mukaisesti.

Laite on irrotettava sähköverkosta ennen

toimenpiteiden suorittamista. Jos työn

suorittaminen edellyttää, että laite on

kytkettynä sähköverkkoon, huolehdi kaikkien

tarvittavien varotoimenpiteiden

noudattamisesta.

Asennuskohteena toimivan elementin

sivuseinät eivät saa ulottua työtason pintaa

korkeammalle.

Vältä asentamasta laitetta tulenarkojen

materiaalien ja esineiden, kuten verhojen ja

pyyhkeiden, läheisyyteen.

Kaasuliitäntä

Jos käytät joustavia metalliputkia, huolehdi siitä, että ne

eivät joudu kosketuksiin liikkuvien osien kanssa ja että ne

eivät joudu puristuksiin. Sama koskee tilanteita, joissa

keittotaso yhdistetään uuniin.

Tämä keittotaso toimii maakaasulla, jonka nimellispaine

on 20 mbar. Tämän kaasutyypin käyttäminen ei vaadi

erityissäätöjä.

TÄRKEÄÄ -

 Laitteen toimivuuden ja kestävyyden

varmistamiseksi sekä energian säästämiseksi laitteen

jännitteen tulee vastata suositeltuja arvoja.

Varmista ennen laitteen asentamista, että asennuspaikan

jännite on oikea. Täydellä teholla käytettäessä paine saa

laskea enintään 5 %. Paineen lasku johtuu seuraavista

tekijöistä:

- mittarin enimmäiskapasiteetti

- mittarin edessä ja takana olevan putken halkaisija ja

pituus

- virtapiirin eri putkien poikkipinta-ala

- mahdollisten liitäntöjen halkaisija.

Säädettävä liitososa kiinnitetään välikappaleeseen

kierremutterilla (G 1/2"). Aseta mukana toimitettu

tiivisterengas välikappaleen ja säädettävän liitososan

väliin.

Tärkeää

 - Kun lopullinen liitäntä on tehty, keittotasolle ja

asennukselle on tehtävä perusteellinen tiiviystesti. Käytä

apuna saippuavettä,

älä koskaan liekkiä.
