65

Quote espresse in millimetri

Questo piano è previsti per l’inserimento in mobili com-

ponibili da cucina aventi una profondità compresa tra 550

mm. e 600 mm. e opportune caratteristiche.

Le dimensioni del piano sono indicate nelle figure 11.

L'incasso nei mobili componibili

A

= Bruciatore ausiliario

R

= Bruciatore rapido

Per aprire il coperchio morsettiera e accedere ai morsetti

di collegamento, procedete come segue:

- inserite la punta a taglio di un cacciavite nelle spor-

genze poste sul lato in vista della morsettiera;

- premete leggermente e fate leva verso l’alto (Fig. 9).

Fig. 11

290

510

R

A

Fig. 9

Fig. 10

background image

66

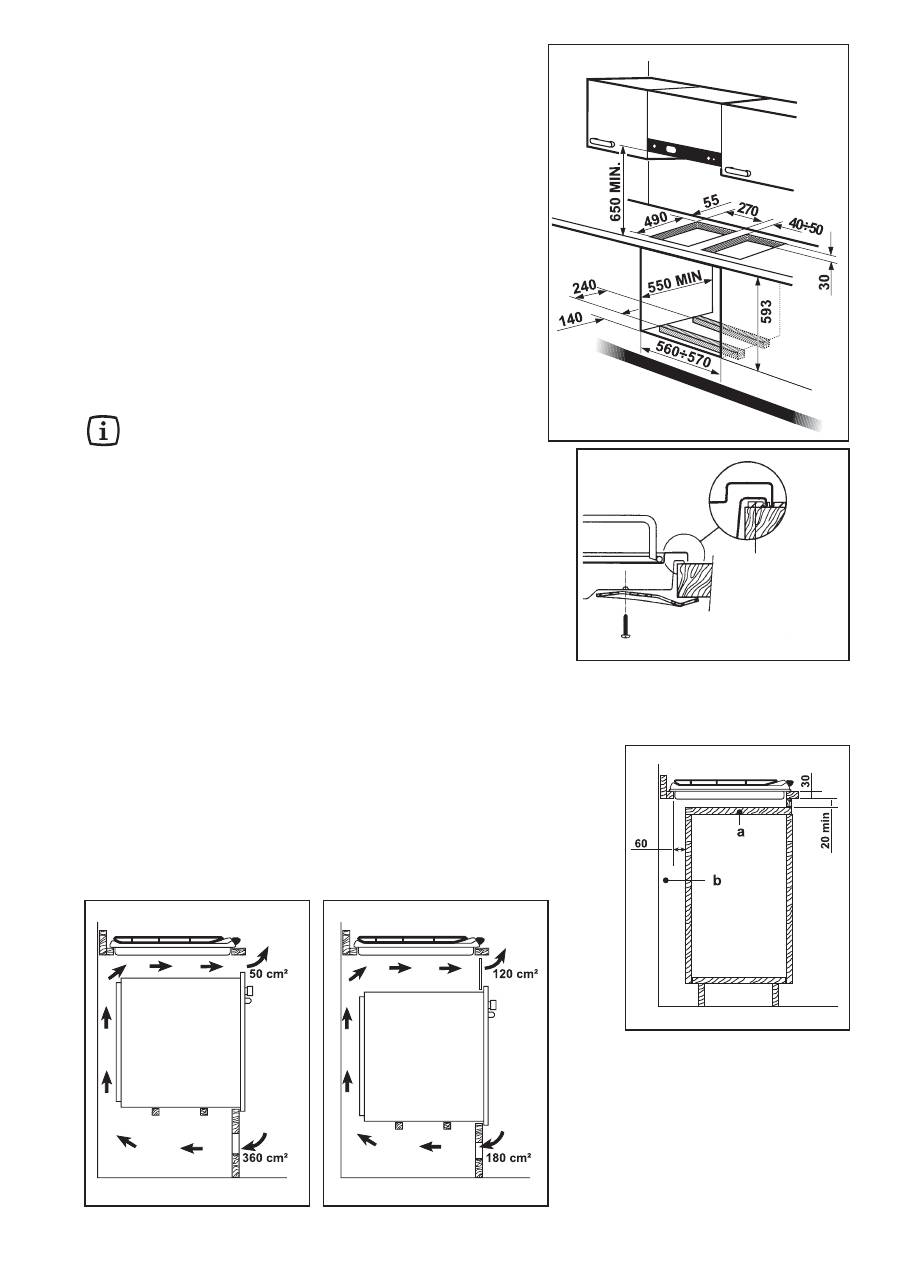

Inserimento e fissaggio al mobile

Il piano di cottura può essere montato in un mobile avente

un’apertura per l’incasso dalle dimensioni illustrate nella Fig. 12.

L’apertura dell’incasso deve essere distante almeno 55 mm.

dalla parete di fondo. L’eventuale parete laterale destra o sini-

stra la cui altezza superi quella del piano di cottura dovrà trovar-

si ad almeno 100 mm. dalla sfondatura nel top.

Il fissaggio del piano al mobile deve essere effettuato come

segue:

posizionate l’apposita guarnizione sigillante, fornita in dota-

zione, sul bordo della sfondatura avendo cura che le estremità

combacino senza sormontarsi;

sistemate il piano nella sfondatura del mobile curandone la

centratura;

fissate il piano al mobile con gli appositi squadretti (vedi Fig.

13). La trazione delle viti è sufficiente a tracciare il sigillante,

il cui eccesso potrà così essere agevolmente asportato.

Il bordo del piano realizza un doppio labirinto di tenuta che offre

un’assoluta garanzia contro le infiltrazioni di liquidi.

Se desiderate posizionare più piani di cottura di 30 cm a

fianco l’uno dell’altro nello stesso incasso, è disponibile

presso i Centri Assistenza autorizzati un kit di

assemblaggio contenente la staffa di collegamento e le

istruzioni per il montaggio.

Fig. 12

a

a) Sigillante

Fig. 13

"

"

"

"

"

FO 0199

Possibilità di inserimento

Su mobile base con portina

Nella costruzione del mobile è necessario vengano presi adeguati

accorgimenti in modo da evitare possibili contatti con la scatola

del piano surriscaldata durante il funzionamento dello stesso. La

soluzione consigliata per evitare tale inconveniente è illustrata nel-

la figura 14. Il pannello sotto il piano dovrà essere facilmente

rimovibile per consentire, in caso di intervento dell'assistenza tec-

nica, il bloccaggio e lo sbloccaggio del piano.

Su mobile base con forno

Il vano dovrà avere le dimensioni riportate nella figura 12 e dovrà

essere munito di supporti per consentire una efficace aerazione.

Due possibili soluzioni per evitare eccessivi surriscaldamenti

sono descritte nelle figure 15 e 16. L’allacciamento elettrico del

piano e quello del forno devono essere realizzati separatamente,

sia per ragioni elettriche che per facilitare l’estraibilità frontale del

forno. Pensili o cappe d’aspirazione dovranno trovarsi ad almeno

650 mm dal piano di cottura (Fig. 12).

a) pannello del mobile

smontabile

b) eventuale spazio utile per gli

allacciamenti

Fig. 14

Le dimensioni sono espresse in millimetri

Fig. 15

Fig. 16
