Electrolux EHG30235 x: Caracteristicas Tecnicas Instrucciónes para el instalador

9

Potencia del quemador a gas

Quemador rápido (grande)

3,0 kW (G20)

2,8 kW (G30/G31)

Quemador auxiliar (pequeño)

1  kW

Aparato de clase

3

Categoría

II2H3+

Raccor de entrada de gas

G 1/2"

Tarado del aparado

G20 - 20 mbar

Tensión de alimentación

230 V  50 Hz

Dimensiones del hueco de

incastre

Ancho

270 mm

Fondo

490 mm

Caracteristicas Tecnicas Instrucciónes para el instalador

Instalación

Es necesario que todas las operaciones relativas a la

instalación, regulación y adaptación al tipo de gas que

vaya a utilizarse, sean realizadas por personal

cualificado,

según las normas en vigor.

(Real Decreto 1853/1993 “Reglamento de

instalaciones de gas en locales destinados a usos

domésticos colectivos o comerciales” y Real Decre-

to 494/1988 “Reglamento de Aparatos que utilizan

gas como combustible”)

Importante

Cualquier intervención debe efectuarse con el aparato

desconectado eléctricamente y con la llave del gas

cerrada. Cuando sea necesario que esté conectado se

deben observar las máximas precauciones.

Conexión del gas

En el caso de instalación con tubo metálico flexible,

asegúrese de que el tubo no está en contacto con partes

mobiles o aplastado. El mismo control debe ser efectuado

también en el caso de acoplamiento horno con encimera.

Las encimeras están preparadas para el tipo de gas,

presión, voltaje, etc., que figura en la placa de

características. Compruebe que coinciden con los que

dispone en su domicilio.

En la bolsa de accesorios, adjuntamos un codo con la

junta para efectuar la unión a la encimera

(véase Fig. 3).

El terminal del tubo de gas de la encimera es roscado

G

1/2”.

Importante

Para un seguro funcionamiento, un menor consumo y

una

mayor duración del aparato, asegúrese de que la

presión

de alimentación respeta los valores indicados

en la tabla

de características de los quemadores.

Un vez terminada la instalación se debe comprobar

la perfecta estanquidad de todos los tubos,

racores, uniones, etc., utilizando para ello una

solución jabonosa.

JAMAS SE DEBEN UTILIZAR

LLAMAS.

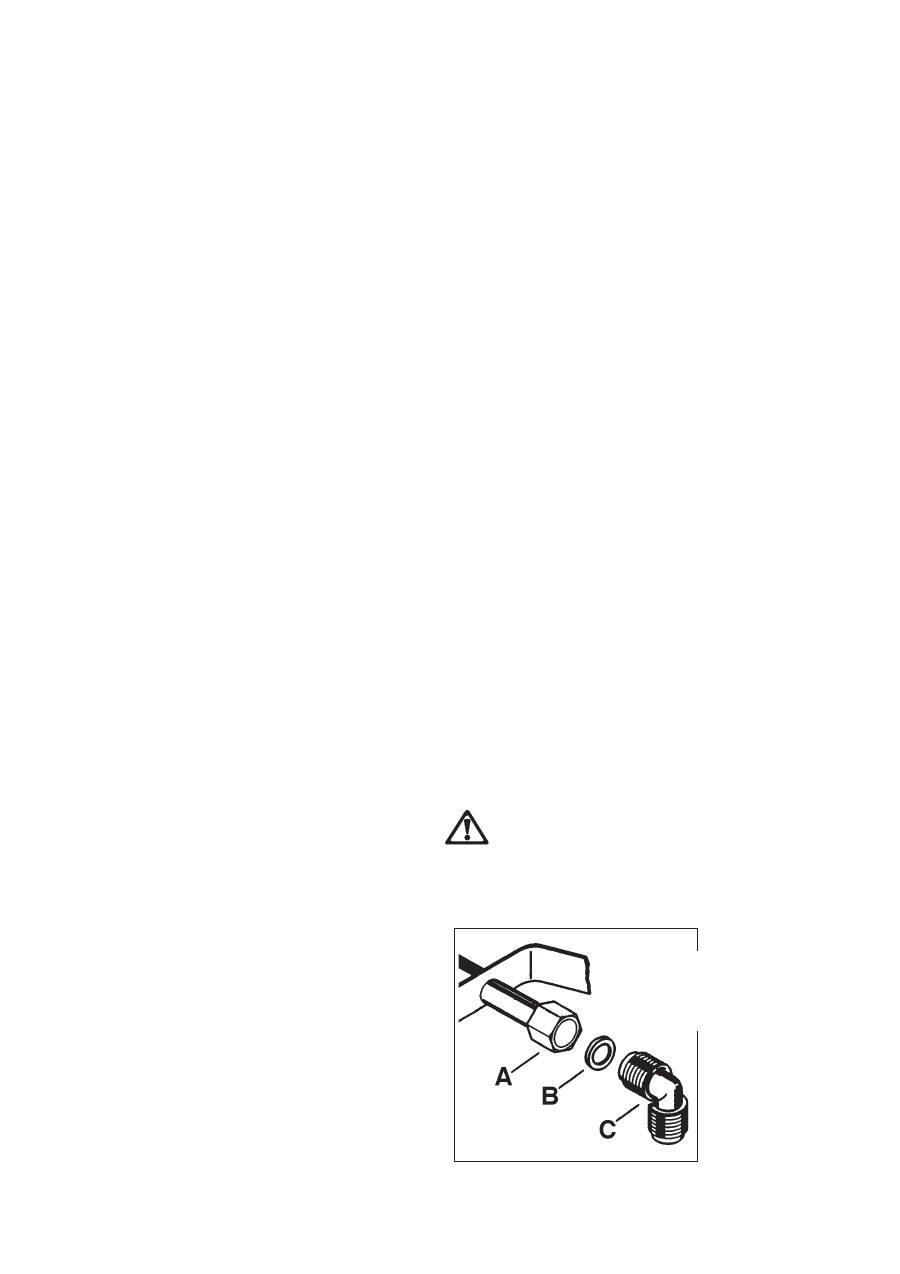

Fig. 3

A) Terminal del tubo de gas

B) Junta

C) Codo
