Electrolux EHG30235 x: Ligação eléctrica

21

A ligação eléctrica deve ser efectuada conforme as

normas e leis em vigor.

Antes de efectuar a ligação, confirme se:

- A tensão da rede coincide com a do aparelho.

- O dijuntor suporta a carga eléctrica do aparelho (ver

etiqueta de características)

- A alimentação eléctrica efectua-se através de uma

tomada de terra, seguindo as normas vigentes.

- A tomada e o dijuntor respectivo, são de fácil acesso

após a placa instalada.

Ligar o cabo de alimentação a uma ficha adequada para

a potência máxima da placa e para a tomada da instalação.

Assegure-se que possui uma tomada com terra em

condições.

Se deseja a ligação directa à rede, é necessário interpôr

entre o aparelho e a rede, um interruptor automático com

uma abertura mínima, entre contactos de 3 mm,

dimensionada à carga e conforme as normas em vigor.

O cabo de terra amarelo/verde, não deverá ser interrompido

pelo interruptor.

O cabo de fase de côr castanha  (que vém do do terminal

‘L’, da caixa de ligações), deve ser ligado à fase da rede

de alimentação.

O cabo de alimentação deve posicionar-se, por forma a

que nenhum ponto do mesmo atinja uma temperatura a

50º acima da temperatura ambiente.

Substituição do cabo de

alimentação

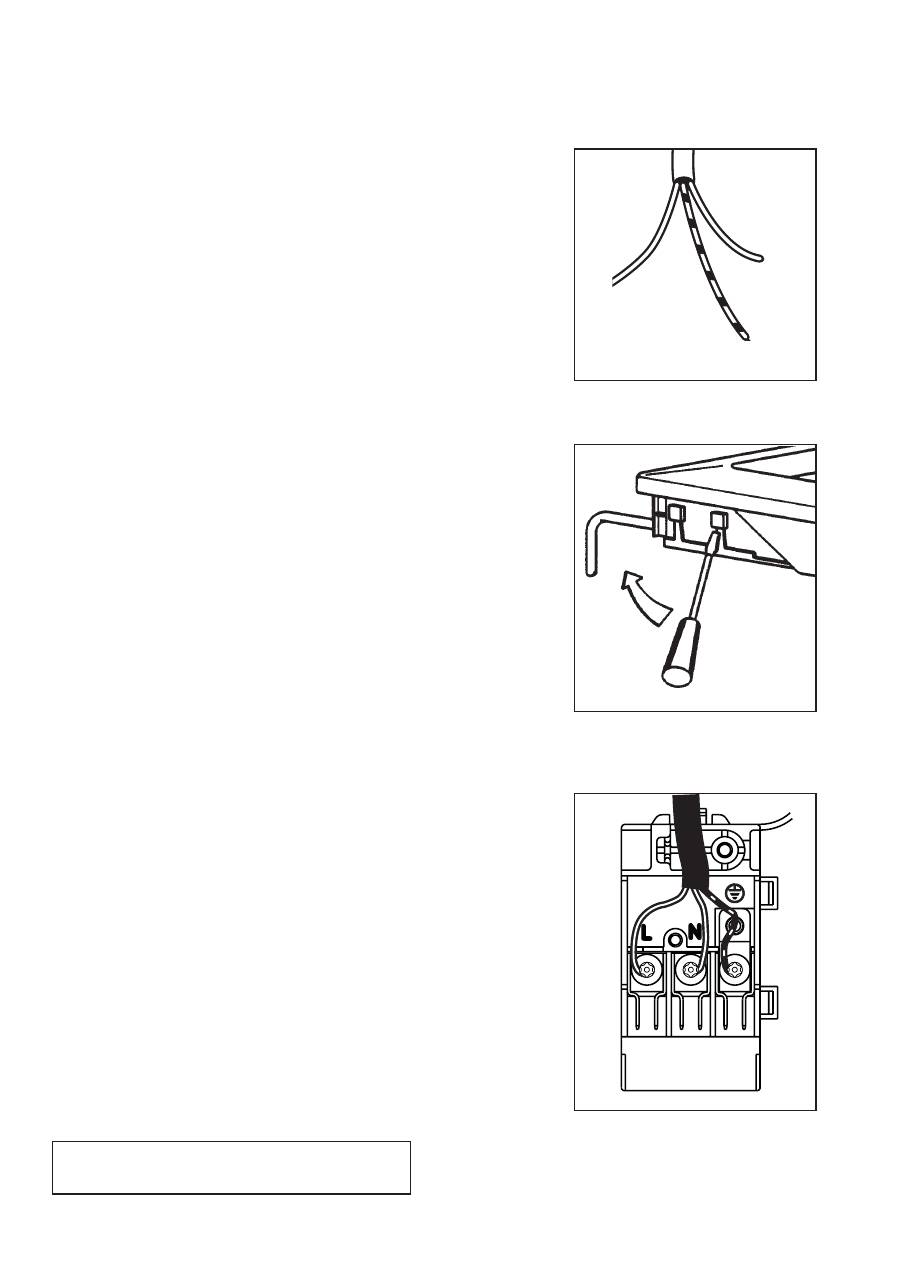

Em caso de ser necessária a substituição do cabo de

alimentação, dever-se-á utilizar cabo do tipo:

- H05 RR-F

- H05V2V2-F T90

adaptado à carga e à temperatura do local de

funcionamento, sendo igualmente necessário que o fio

de terra amarelo/verde seja 2 cm mais largo que os fios

de fase e neutro (Fig. 4).

A ligaçãpo do cabo de alimentação aos bornes é do tipo

"Y", isto é, o cabo flexível só pode ser substituido através

dum instrumento especial que só o técnico assistente

tem. Para abrir a tampa da caixa de bornes e ter acesso

aos bornes de ligação, proceda de seguinte forma:

1. Inserir a ponta da chave de parafusos na saliência

lateral dos bornes;

2. Pressionar ligeiramente e fazer força para cima (Fig.5)

Uma vez concluida a ligação, testar os elementos do

aquecimento fazendo-os funcionar durante 3 minutos.

Ligação eléctrica

O fabricante declina toda a responsabilidade

no caso de desrespeito destas normas.

Terra (amarelo/verde)

Fase

Neutro

Fig. 4

Fig. 5

Fig. 6
