Electrolux EHG30235 x: Inbyggnad

42

Inbyggnad

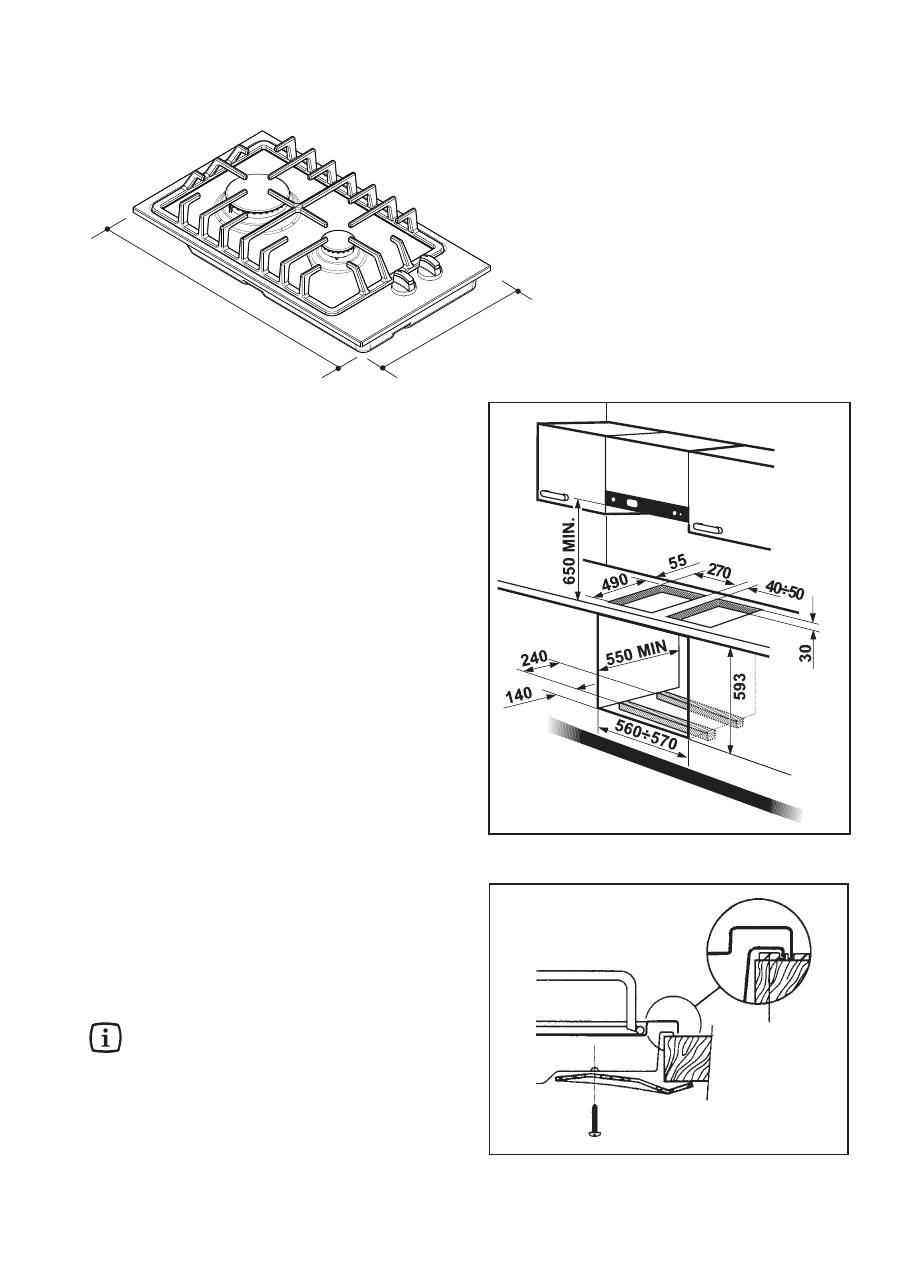

Hällen kan installeras i en inbyggd köksenhet vars djup

är mellan 550 och 600 mm. Hällens mått anges i figur 9.

Figur 11

a

a) Tätning

290

510

Figur 10

Figur 9

Installation och montering

Hällen kan installeras i en köksenhet som har ett urtag

för inbyggnad med de mått som anges i figur 10.

Urtagets kant måste hålla ett minsta avstånd på 55 mm

från den bakre väggen.

Om det finns sidoväggar, eller sidor av en köksenhet nära

hällen, måste urtagets kanter hålla ett minsta avstånd

på 100 mm.

Hängande (väggmonterade) skåp, kåpor, etc, måste

placeras på minst 650 mm avstånd från hällen.

Utför inbyggnaden av hällen på följande sätt:

1. Placera de relevanta tätningarna (medföljer hällen)

längs urtagets kanter. Se till att tätningarna möts

utan överlappning.

2. Placera hällen i urtaget. Var noga med att centrera

hällen i urtaget.

3. Fixera hällen med relevanta skruvar (se figur 11). När

skruvarna dras åt pressas hällen mot tätningen, varefter

överflödig tätning enkelt kan tas bort.

Om flera 30 cm-hällar skall installeras sida vid sida

i samma urtag kan en monteringssats, inklusive

sidostödkonsol och erforderliga tätningar,

beställas hos vår kundtjänst. Tillhörande

installationsanvisningar medföljer paketet.
