Electrolux EHG30235 x: Încorporarea

94

Instalarea plitei în deschidere

Plita poate fi instalată într-o mobilă de bucătărie cu o

deschidere pentru introducere, ale cărei dimensiuni sunt

indicate în Fig. 11. Pentru a instala plita, procedaţi astfel:

1) Plasaţi garniturile furnizate împreună cu plita în jurul

marginii deschiderii, având grijă ca garniturile să se

atingă, fără să se suprapună.

2) Plasaţi plita în deschidere, având grijă să fie centrată.

3) Fixaţi plita cu șuruburile respective (Fig. 10). Tracţiunea

șuruburilor va tăia garnitura, iar ceea ce rămâne în exces

poate fi eliminat cu ușurinţă.

Marginea plitei formează o garnitură dublă tip labirint care

furnizează o protecţie totală împotriva infiltrării lichidelor.

Această plită poate fi introdusă într-o mobilă de bucătărie

încorporată, cu o adâncime cuprinsă între 550 și 600 mm.

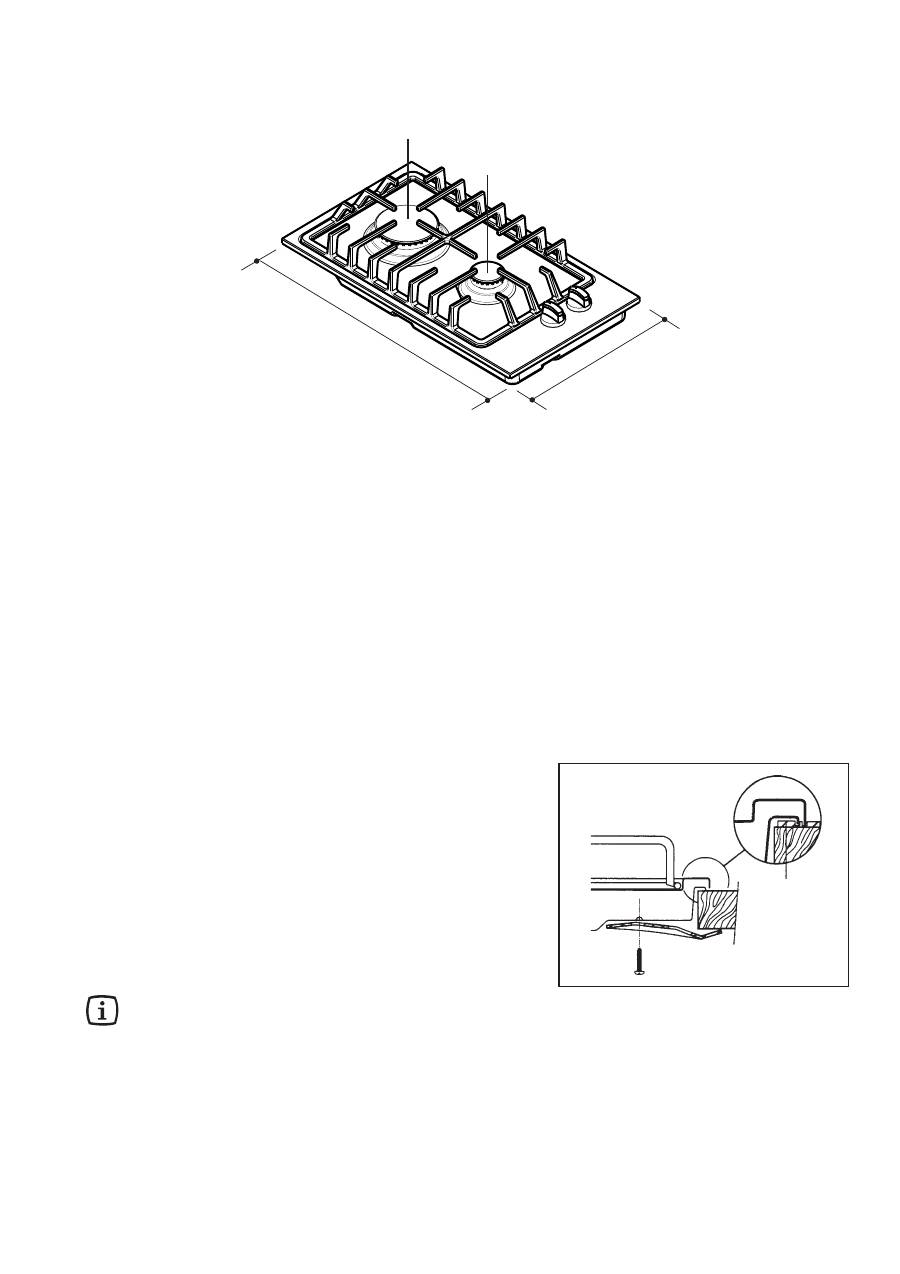

Dimensiunile plitei sunt indicate în figura 9.

Marginea deschiderii trebuie să se afle la o distanţă minimă

de 55 mm faţă de peretele din spate.

Dacă există pereţi laterali sau dacă lângă plită se află laturile

mobilei, marginile tăieturii trebuie să fie la o distanţă minimă

de 100 mm.

R

= Arzător rapid

A

= Arzător auxiliar

Încorporarea

Fig. 10

a

a)

 Garnitură de etanșare

Fig. 9

290

510

R

A

Dimensiunile sunt date în milimetri

Dacă urmează să se instaleze mai multe plite de 30

cm una lângă alta, în aceeași deschidere, la Centrul

de Asistenţă Tehnică este disponibil un kit de montare

care include un suport lateral și garnituri suplimentare.

Instrucţiunile corespunzătoare de instalare sunt

furnizate în pachetul kit-ului.
