Electrolux EHG30235 x: Asentaminen

53

Asentaminen

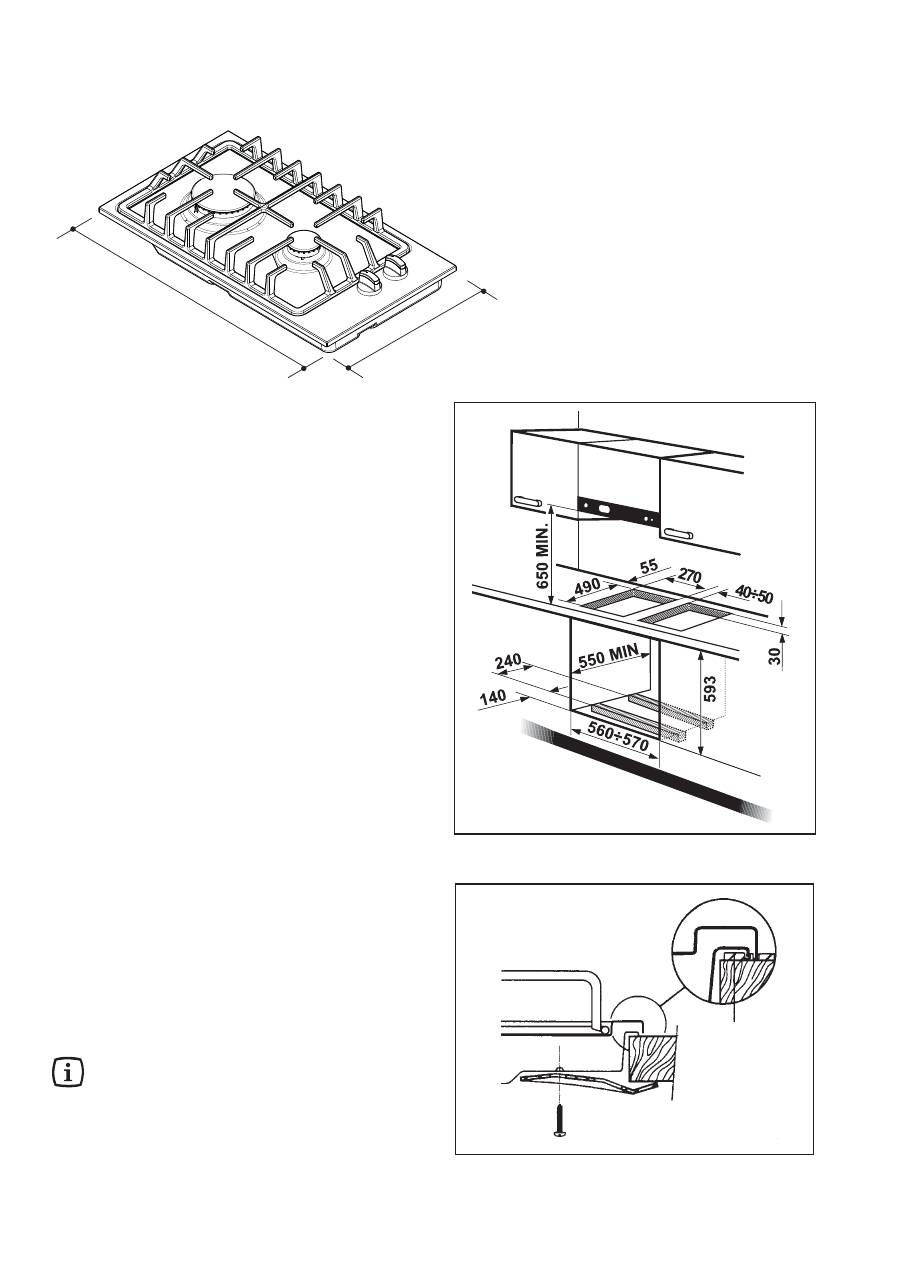

Keittotasot voidaan asentaa keittiökalusteeseen, jonka

syvyys on 550 - 600 mm. Keittotason mitat on esitetty

kuvassa 9.

Kuva 11

FO 0199

a

a) tiivistäminen

290

510

Kuva 10

Kuva 9

Asennus ja kokoonpano

Keittotasot voidaan asentaa keittiökalusteeseen, jossa on

sopivan kokoinen syvennys. Mitat näkyvät kuvassa 10.

Leikatun aukon reunan on oltava vähintään 55 mm:n

etäisyydellä takaseinästä.

Jos sivuseinät tai kalusteen reunat ovat keittotason

lähellä, leikatun aukon reunojen on oltava niistä vähintään

100 mm:n etäisyydellä.

Ripustettava kaluste tai liesituuletin on asennettava

vähintään 650 mm:n etäisyydelle keittotasosta.

Asenna keittotaso seuraavasti:

1. Aseta keittotason mukana toimitetut tiivisteet leikatun

aukon reunoille ja tarkista, että tiivisteet eivät mene

päällekkäin.

2. Aseta keittotaso leikattuun aukkoon ja tarkista, että se

menee aukon keskelle.

3. Kiinnitä keittotaso ruuveilla (kuva 11). Ruuvien kireyden

pitää olla sellainen, että tiiviste pystyy asettumaan

oikeaan asentoonsa. Tällöin tiivisteen ylimääräiset palat

on helppo leikata pois.

Jos samaan aukkoon asennetaan rinnakkain

useita 30 cm:n keittotasoja, huoltoliikkeestä on

saatavilla sivutuen ja lisätiivistettä sisältäviä

asennussarjoja. Tarvittavat asennusohjeet

toimitetaan sarjan pakkauksessa.
