Electrolux EHG30235 x: Tekniska dataInstruktioner för installatören

39

Märkdata för gasbrännare

Stor brännare

3,0 kW (G20)  - 2,8 kW (G30/G31)

Liten brännare

1,0 kW

Produktklass

3

Kategori

II2H3+

Inställning naturgas G20 - 20 mbar

Gasanslutning

G 1/2"

Nätspänning

230 V / 50 Hz

Hällens inbyggnadsmått

Längd

270 mm

Bredd

490 mm

Tekniska data Instruktioner för installatören

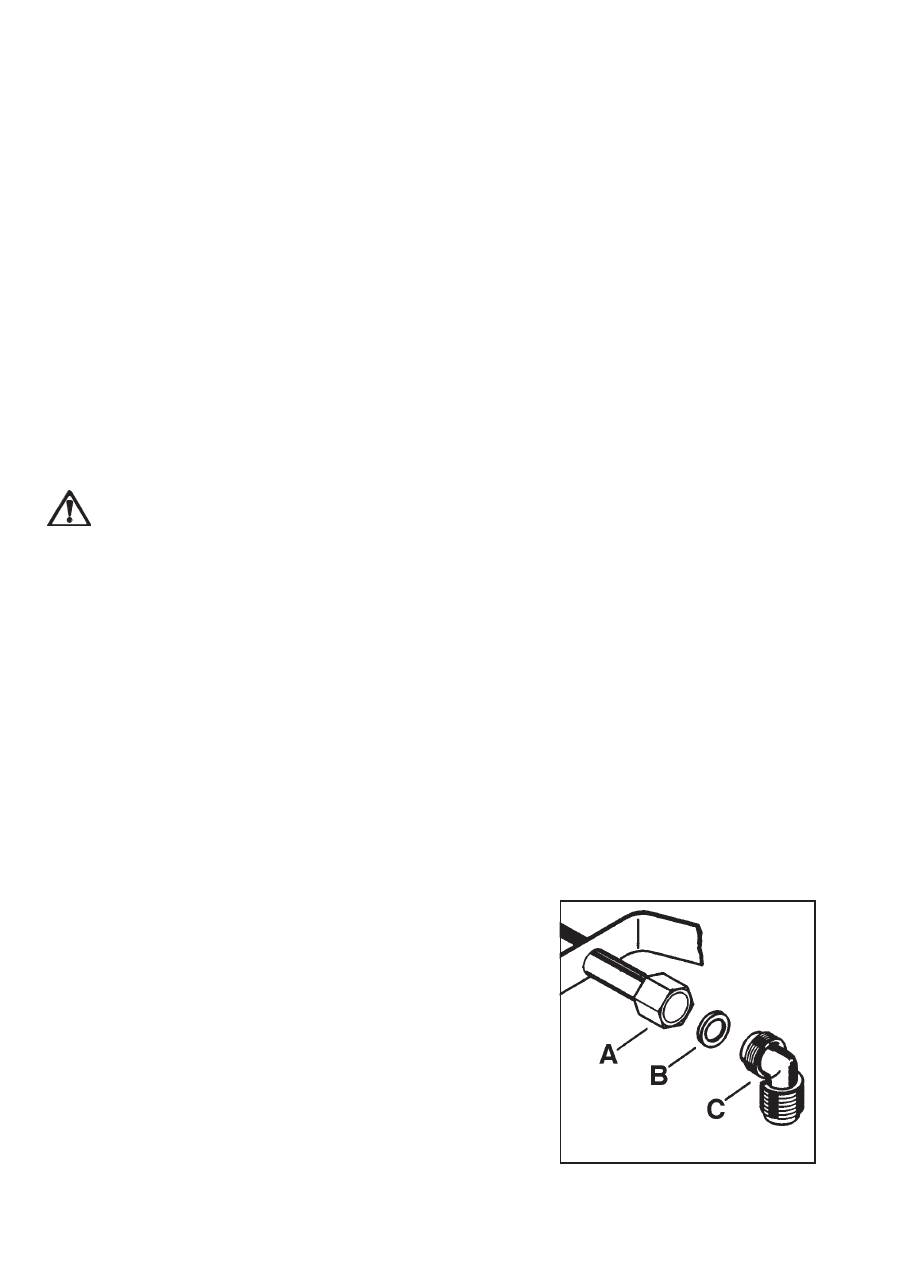

A) Anslutning med ändmutter

B) Tätning

C) Justerbar anslutning

Figur 3

Följande instruktioner avseende installation

och underhåll måste utföras av behörig per-

sonal enligt gällande bestämmelser.

Apparaten måste vara elektriskt frånkopplad

innan något arbetsmoment utförs. Om någon

strömförsörjning till apparaten krävs för att

utföra arbetet måste alla nödvändiga

försiktighetsåtgärder följas.

Sidoväggarna hos enheten i vilken hällen

skall installeras får inte nå upp ovanför

arbetsbänkens höjd.

Undvik att installera apparaten i närheten av

brandfarliga material såsom gardiner,

torkhanddukar, etc.

Gasanslutning

Om flexibla metalledningar används, se noga till att de

inte kommer i kläm eller kommer i kontakt med rörliga

delar. Tillämpa samma försiktighet när hällen kombineras

med en ugn.

Denna häll är avsedd att användas med naturgas med ett

nominellt tryck på 20 mbar. Ingen reglering krävs för

användning med denna typ av gas.

VIKTIGT!

 För att säkerställa korrekt funktion,

energibesparing och en optimal livslängd hos apparaten

måste nätspänningsmatningen till apparaten

överensstämma med rekommenderade värden.

Innan apparaten installeras, kontrollera att

nätspänningsmatningen överensstämmer med apparatens

märkspänning. Vid full kapacitet får tryckfallet inte

överskrida 5 %. Ett sådant tryckfall orsakas av följande

parametrar:

- Max. kapacitet hos mätaren

- Diameter och längd på ledningen framför och bakom

mätaren

- Transitsektionen hos olika ledningar som är installerade

i kretsen

- Diameter på eventuella anslutningar

Den justerbara anslutningen fästs vid anslutningen med

hjälp av en gängad mutter (G 1/2"). Placera medföljande

tätning mellan rampen och den justerbara anslutningen.

VIKTIGT

 - När alla anslutningar är klara är det viktigt att

utföra ett noggrant läcktest på hällen och installationen i

sin helhet. Använd lite tvållösning,

aldrig en öppen

låga.
