Electrolux EHG30235 x: Istruzioni per l'installatore

62

Fig. 2

ATTENZIONE: Questo apparecchio può essere installato

e funzionare solo in locali permanentemente ventilati

secondo UNI 7129 e UNI 7131.

!

!

!

!

!

L’installazione dell’apparecchiatura ed il collegamen-

to alla rete elettrica devono essere eseguiti

solamen-

te da PERSONALE QUALIFICATO

. Prima di qualsi-

asi intervento, è necessario verificare che

l’apparec-

chiatura sia DISINSERITA dalla rete elettrica.

LA SOCIETA’ COSTRUTTRICE DECLINA OGNI RE-

SPONSABILITÀ’ PER EVENTUALI DANNI DERI-

VANTI DA UNA INSTALLAZIONE NON CONFORME

ALLE NORME VIGENTI O DA UN MANCATO RI-

SPETTO DELLE NORME ANTINFORTUNISTICHE.

Locale di installazione

Per il buon funzionamento dell’apparecchio a gas è indi-

spensabile che nel locale possa affluire, in modo natu-

rale, l’aria necessaria alla combustione del gas (l’instal-

latore deve seguire le norme in vigore UNI-CIG 7129 -

7131 e successivi aggiornamenti).

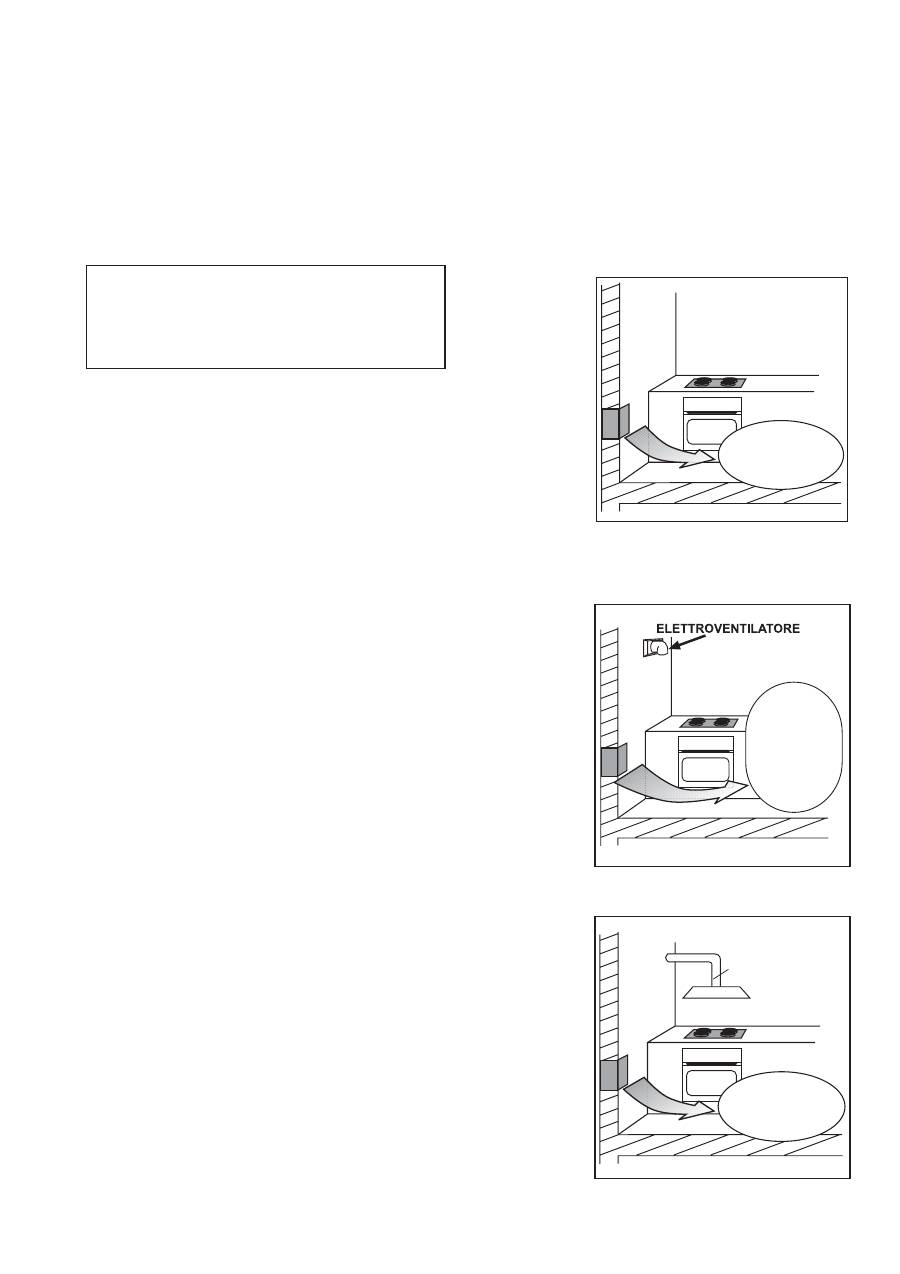

L’afflusso di aria nel locale deve avvenire direttamente

attraverso aperture praticate su pareti esterne (come in-

dicato nella Fig. 2). Queste aperture devono avere una

sezione libera di passaggio di almeno 100 cm

2

, se l'ap-

parecchiatura é dotata di dispositivo di sicurezza, o 200

cm

2

, se l'apparecchiatura non é dotata di dispositivo di

sicurezza.

Questa apertura deve essere costruita in modo da non

venire ostruita sia dall’interno che dall’esterno e  posi-

zionata vicino al pavimento, preferibilmente al lato op-

posto all’evacuazione dei prodotti della combustione.

Nel caso questa apertura non sia fattibile nel locale dove

è installata l’apparecchiatura, l’aria necessaria può pro-

venire da un locale adiacente, purchè:

!

!

!

!

!

questo locale non sia una camera da letto o un

ambiente pericoloso;

!

!

!

!

!

questo locale non sia in depressione;

!

!

!

!

!

la ventilazione fra il locale dove è installato l'apparec-

chio ed il locale adiacente sia assicurata mediante

aperture permanenti (UNI-CIG 7129 e successivi ag-

giornamenti).

Scarico dei prodotti della

combustione

Gli apparecchi di cottura a gas devono scaricare i prodot-

ti della combustione attraverso cappe collegate diretta-

mente a canne fumarie o direttamente all’esterno (Fig. 3).

In caso non sia possibile installare la cappa, è neces-

sario l’impiego di un elettroventilatore applicato alla pa-

rete esterna o alla finestra dell’ambiente, purchè esista-

no le condizioni affinchè l’apertura per la ventilazione

possa essere aumentata (vedi Fig. 4) in proporzione alla

portata dell’elettroventilatore stesso (UNI-CIG 7129  e

successivi aggiornamenti).

Questo elettroventilatore deve avere una portata tale da

garantire, per un ambiente cucina, un ricambio orario

d’aria pari a 3 - 5 volte il suo volume.

Istruzioni per l'installatore

Fig. 4

Fig. 3

FO 0221

FO 0222

APERTURA PER LA

VENTILAZIONE

AUMENTARE

L'APERTURA IN

BASE ALLA

PORTATA

DELL'ELET-

TRO-

VENTILATORE

CAPPA

ASPIRANTE

APERTURA PER

LA VENTILAZIONE

FO 0220
