Electrolux EHG30235 x: Eri kaasutyyppien edellyttämät toimenpiteet

52

Poltinten suutinten vaihtaminen

1. Irrota keittoastian kannattimet.

2. Irrota polttimen suojus ja kruunu.

3. Kierrä ruuviavaimella 7 irti ja poista suuttimet (kuva 7) ja

korvaa ne kaasutyypin mukaisilla suuttimilla (katso

taulukko 2).

4. Kokoa osat päinvastaisessa järjestyksessä.

5. Vaihda arvokilpi (lähellä kaasunsyöttöputkea) uuden

kaasutyypin mukaiseksi. Arvokilpi on laitteen mukana

toimitettujen suutinten pakkauksessa.

Jos syötettävän kaasun paine on eri kuin vaadittava

paine tai se vaihtelee, kaasunsyöttöputkeen on

asennettava paineensäädin voimassa olevien

määräysten mukaisesti.

Eri kaasutyyppien edellyttämät toimenpiteet

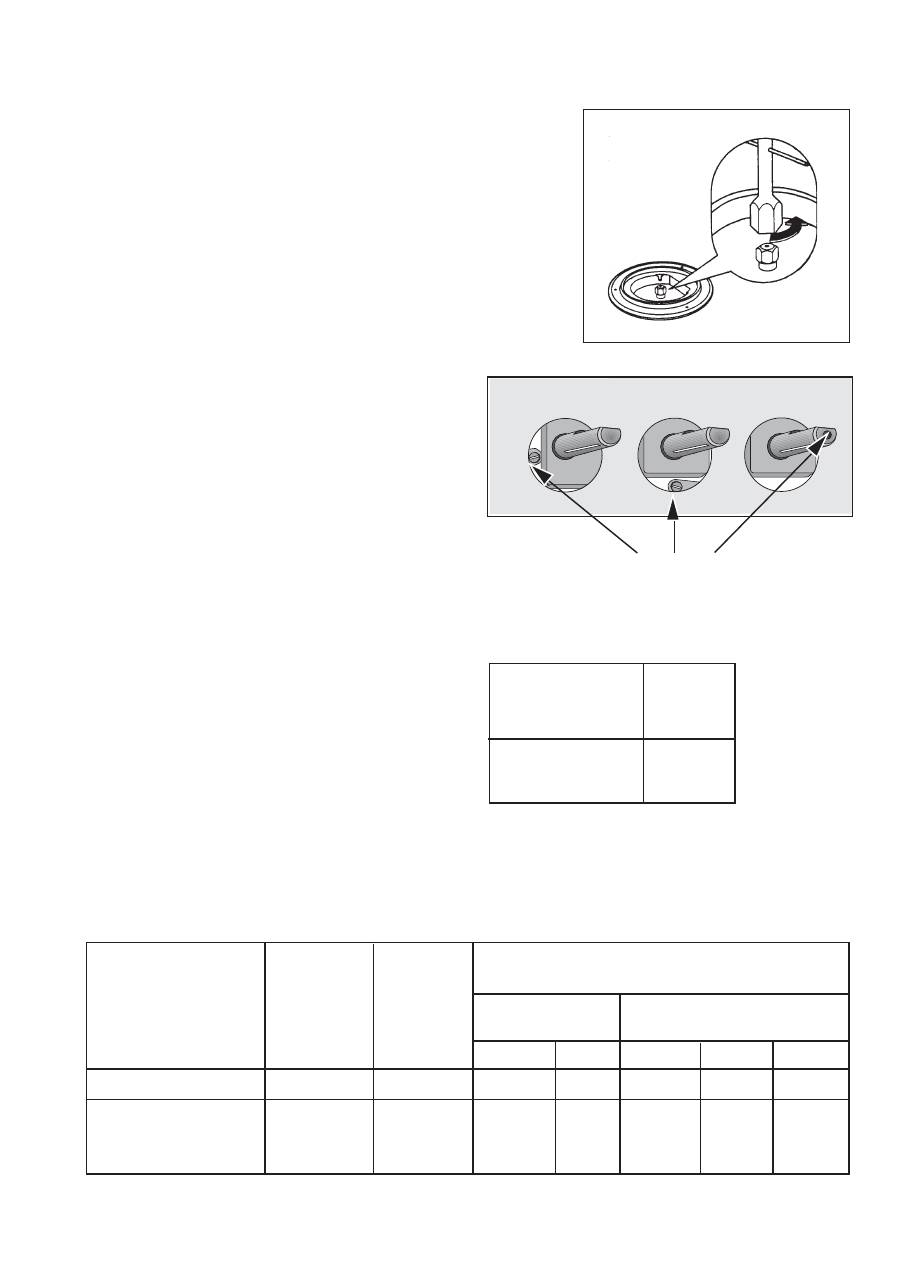

Kuva 7

FO 0392

Vähimmäistason säätäminen

Jos haluat säätää poltinten vähimmäistasoa, toimi

seuraavasti:

1. Sytytä poltin.

2. Käännä kytkin minimiasentoon.

3. Irrota kytkin.

4. Säädä ohitusruuvia ohuella ruuvitaltalla (katso kuva 8).

Jos haluat valita nestekaasun sijasta maakaasun,

löysennä ohitusruuvia noin 3/4 kierrosta. Jos haluat

valita maakaasun sijasta nestekaasun, kiristä ruuvi

tiiviisti paikalleen myötäpäivään kiertämällä. Tarkista

molemmissa tapauksissa, että polttimen koko kruunuun

tulee tasainen liekki.

5. Tarkista lopuksi, että liekki ei sammu, kun käännät

kytkimen nopeasti maksimiasennosta minimiasentoon.

Tämä toimenpide on helppo suorittaa, vaikka keittotaso

olisi sisäänrakennettu työtasoon.

POLTIN

NORMAALI

ALHAINEN

NORMAALI

TEHO

TEHO

TEHO

kW

kW

MAAKAASU

NESTEKAASU

20 mbar

28-30/37 mbar

suut. 1/100

m

3

/h

suut. 1/100 g/h - G30 g/h - G31

Lisäpoltin (pieni)

1,0

0,33

70

0,095

50

72

71

Maakaasu:

Pikapoltin (iso)

3,0

0,75

119

0,286

86

202

200

Nestekaasu: 2,8

  Poltin

Ø Ohituslinja,

1/100

mm

  Lisäpoltin

28

  Pikapoltin

42

Taulukko 1: Ohituslinjojen läpimitat

Taulukko 2: suuttimet

Kuva 8

Ohitusruuvi
