Electrolux EHG30235 x: Instruções para o técnico instalador Características técnicas

20

Potência dos queimadores

Rápido

3 kW (G20) - 2,8 kW (G30/G31)

Auxiliar

1 kW

Aparelho Classe

3

Categoria

II2H3+

Entrada de gás

G 1/2"

Aparelho tarado com

Gás Natural G20 - 20 mbar

Tensão de alimentação

230 V  50 Hz

Instruções para o técnico instalador Características técnicas

Dimensões do corte

Largura

270 mm.

Profundidade

490 mm.

As instruções que se seguem dizem respeito à

instalação e à regulação, devendo ser seguidas e

utilizadas apenas por pessoal qualificado. O aparelho

deve ser instalado correctamente em conformidade com

as normas vigentes.

Qualquer intervenção deve ser efectuada com o

aparelho desligado da corrente.

A SOCIEDADE CONSTRUTORA DECLINA TODA

A RESPONSABILIDADE POR EVENTUAIS

DANOS DERIVADOS DE UMA INSTALAÇÃO

QUE NÃO ESTEJA EM CONFORMIDADE COM

AS NORMAS VIGENTES.

Local de instalação

Para o bom funcionamento do aparelho a gás, é

indispensável que no local haja ventilação natural

necessária à combustão do gás. (O instalador deve se-

guir a norma em vigor). A ventilação local deve vir

directamente duma abertura numa parede externa.

Esta abertura deve ser construída de forma a não ser

obstruída quer interna, quer externamente.

Ligação para o fornecimento

de gás

A ligação para o gás deve ser feita de acordo com as

normas vigentes. O aparelho sai da fábrica aprovado e

regulado para o tipo de gás indicado na etiqueta, que

está na protecção inferior perto do tubo de ligação ao

gás. Certifique-se que o gás a utilizar seja o mesmo que

está indicado na etiqueta. Caso contrário, realize todas

as operações como estão indicadas no capítulo

“Adaptação aos diversos tipos de gás”.

A fim de obter o máximo rendimento com um mínimo de

consumo, assegure-se que a pressão de alimentação

de gás está de acordo com os valores indicados na

tabela das “Injectores”.

Caso a pressão do gás aplicado seja diferente (ou

variável) da que está prevista, é necessário instalar nos

tubos de entrada, um regulador de pressão apropriado.

A utilização de reguladores de pressão para gás líquido

(GLP) é consentida desde que estes estejam em

conformidade com a norma.

Na zona terminal do tubo, com uma porca com rosca

de 1/2", monte o ajustamento entre as componentes

conforme a representação na Fig. 3.

Ligação

Executar a ligação à instalação de gás através do tubo

metálico rígido com as ligações, ou então com tubo

flexível de aço inox de acordo com as normas vigentes.

A ligação de entrada do gás ao aparelho é de rosca de

1/2". Executar a ligação evitando a proximidade de outro

aparelho.

IMPORTANTE: Depois de terminada a

instalação, verifique todas as ligações usando

água com sabão e nunca uma chama.

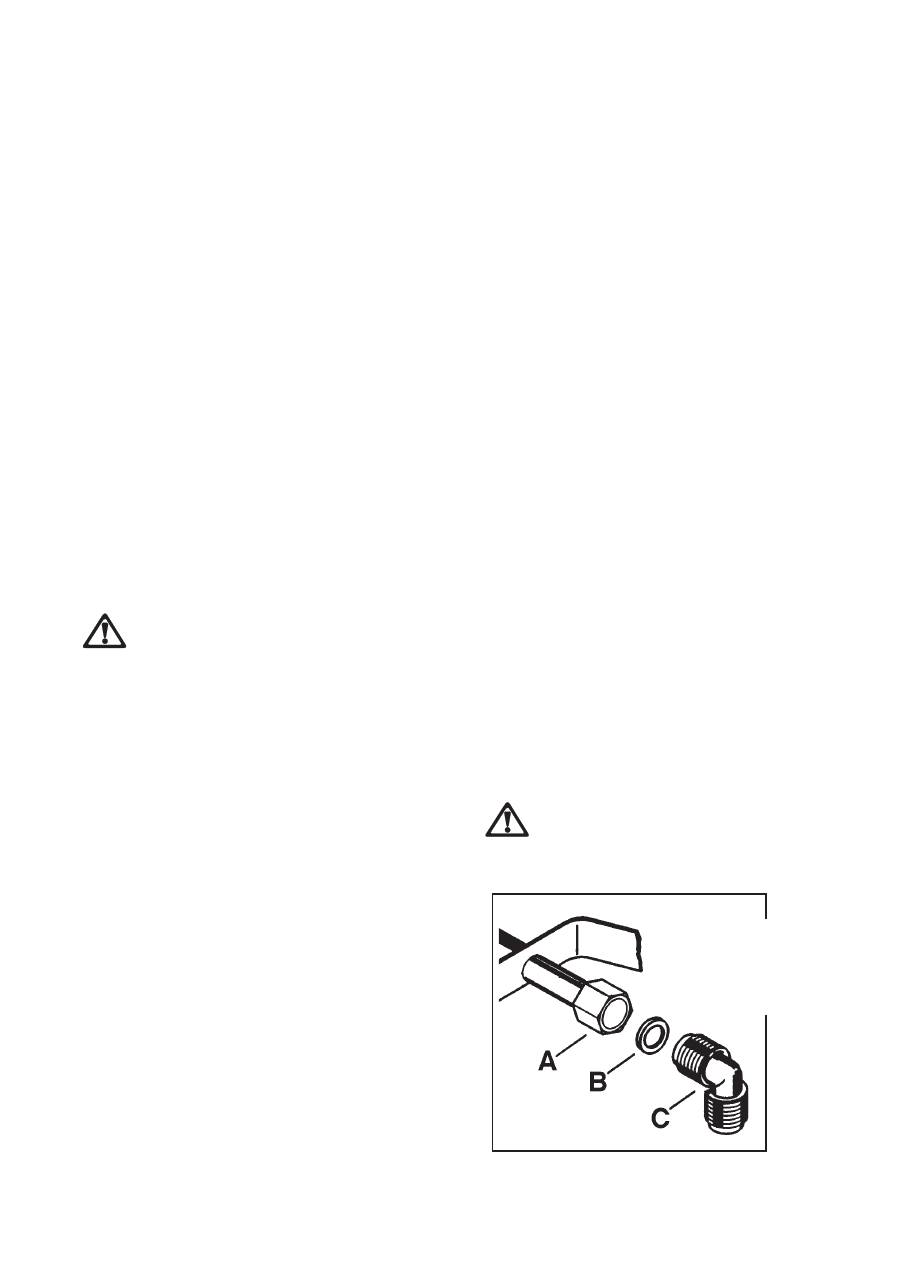

Fig. 3

A) Ponta do tubo com porca

B) Anilha

C) Ajustamento orientável
