Racordarea electrică

Fig. 4-a

Nul

Împământare (galben/verde)

Aparatul este proiectat pentru a fi conectat la o sursă de

electricitate monofazată de 230 V.

Racordarea trebuie efectuată în conformitate cu legile și

reglementările în vigoare.

Înainte de a conecta aparatul:

1) Verificaţi ca siguranţa principală și instalaţia electrică a

locuinţei să poată suporta sarcina (vezi eticheta cu

datele tehnice);

2) verificaţi ca sursa de alimentare cu electricitate să fie

legată la pământ în mod adecvat, în conformitate cu

reglementările curente;

3) verificaţi ca ștecherul sau întrerupătorul bipolar folosit

pentru racordarea electrică să fie ușor accesibil când

aparatul este încorporat în mobilă.

Aparatul este furnizat cu un cablu de racordare. Acesta

trebuie să fie dotat cu un ștecher adecvat, care să poată

suporta voltajul indicat pe plăcuţa cu datele tehnice.

Ștecherul trebuie introdus într-o priză corespunzătoare.

Dacă aparatul va fi racordat direct la sistemul electric, trebuie

să instalaţi un întrerupător bipolar între aparat și sursa de

alimentare cu energie electrică, cu o deschidere minimă de

3 mm. între contactele întrerupătorului, și care să fie de tipul

adecvat pentru sarcina necesară, în conformitate cu

reglementările în vigoare.

Cablul de racordare trebuie amplasat astfel încât, pe orice

porţiune, să nu poată atinge o temperatură cu 50°C mai

mare decât temperatura camerei.

Cablul de culoare maro pentru fază (montat în contactul

marcat cu "L" din blocul de conexiuni) trebuie să fie conectat

întotdeauna la faza reţelei.

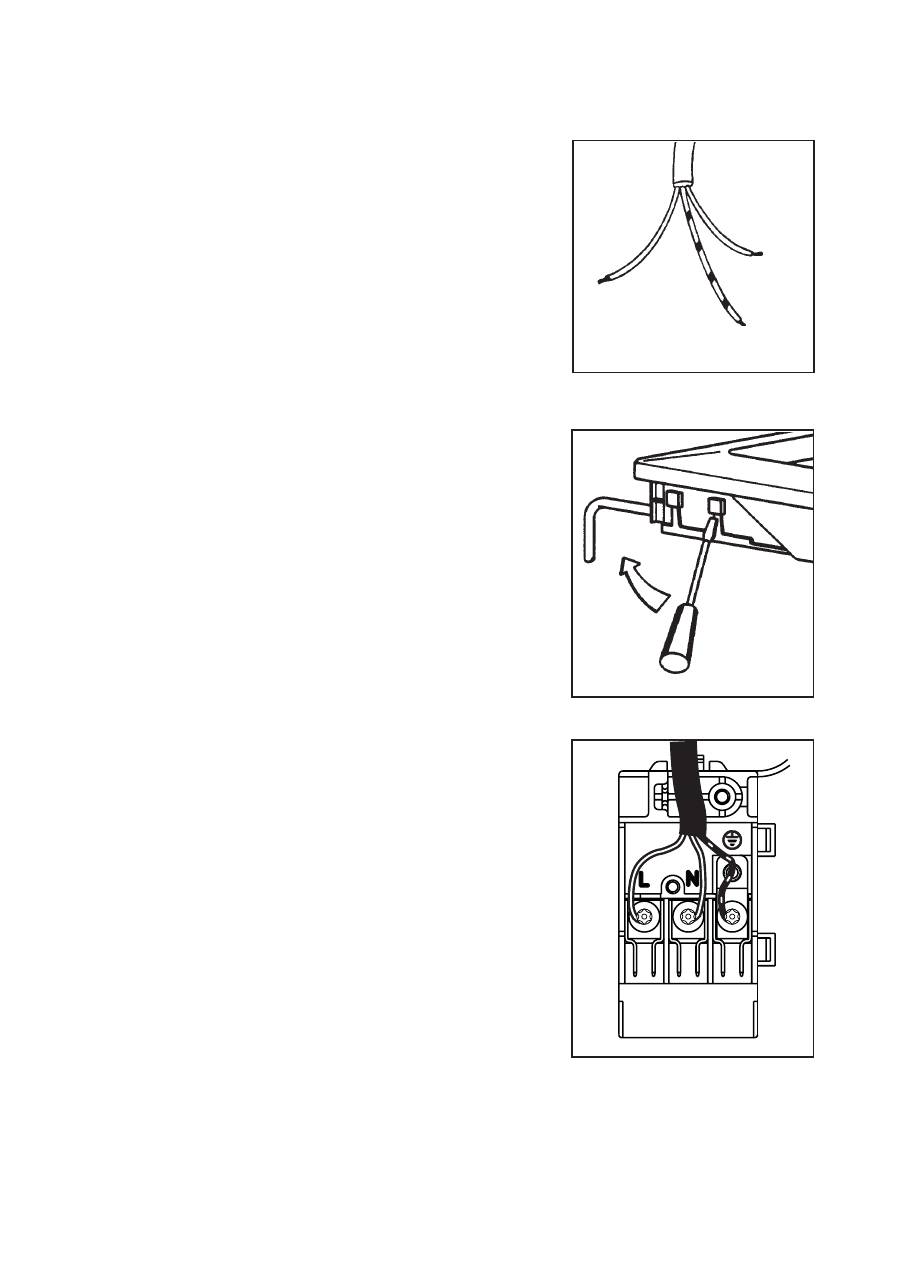

Înlocuirea cablului de tensiune

Conexiunea cablului de tensiune la blocul de conexiuni al

aparatului este de tipul "Y". Acest lucru înseamnă că

înlocuirea sa necesită echipamentul specific al unui

tehnician. În acest caz, trebuie folosit numai cablu de tipul

H05V2V2-F T90. Secţiunea cablului trebuie să fie adecvată

pentru voltaj și pentru temperatura de funcţionare. Firul

galben/verde de împământare trebuie să fie cu aproximativ

2 cm. mai lung decât firele pentru fază (Fig. 4-a).

Pentru a deschide blocul de conexiuni și a avea acces la

borne, procedaţi după cum urmează:

#

introduceţi vârful unei șurubelniţe în partea

proeminentă, vizibilă, a blocului de conexiuni;

#

exercitaţi o ușoară presiune și ridicaţi (Fig. 4-b)

Fig. 4-b

Fig. 5
