Electrolux EHG30235 x: Empotrado en los muebles de cocina

12

Empotrado en los muebles de cocina

Estas encimeras están diseñadas para empotrar en

muebles de cocina con una profundidad comprendida

entro 550 y 600 mm. y adecuadas caracteristicas. Por

las dimensiones de las encimeras, véase Fig.  9.

Estas encimeras están diseñadas para empotrar entre

unidades cuyas superficies laterales no deben superar

la altura del plano de cocción.

La existencia de una pared lateral derecha o izquierda,

cuya altura supera la altura de la encimera, debe estar

a 100 mm. mínimo de la abertura para empotrar.

Muebles colgantes o campanas de aspiración deberan

ser instaladas a 650 mm. mímino de la encimera

Colocación y montaje

Las encimeras se pueden montar en un mueble con la

abertura para ompotrar según la Fig. 10.

Las operaciones de instalacion al mueble deben ser

realizadas como se describe seguidamente:

1. Colocar sobre los bordes del hueco la

guarnición sellante que se entrega en dotación

con el aparato, cuidando que los extremos se

unan sin montarse.

2. Acercar la encimera al hueco, centrándola en él.

3. Fixar la encimera con las escuadras (Fig. 11).

El borde de la encimera realiza un doble laberinto de

retención, que ofrece una absoluta garantía contra la

filtración de líquidos.

Para combinar varias encimeras de 30 cm en

lo mismo hueco, un kit con una esquadra de

suporto y guarnición está a disposición  en

nostros Centros Autorizados de Servicio

Técnico. Las instrucciones de montaje se

suministran con el kit.

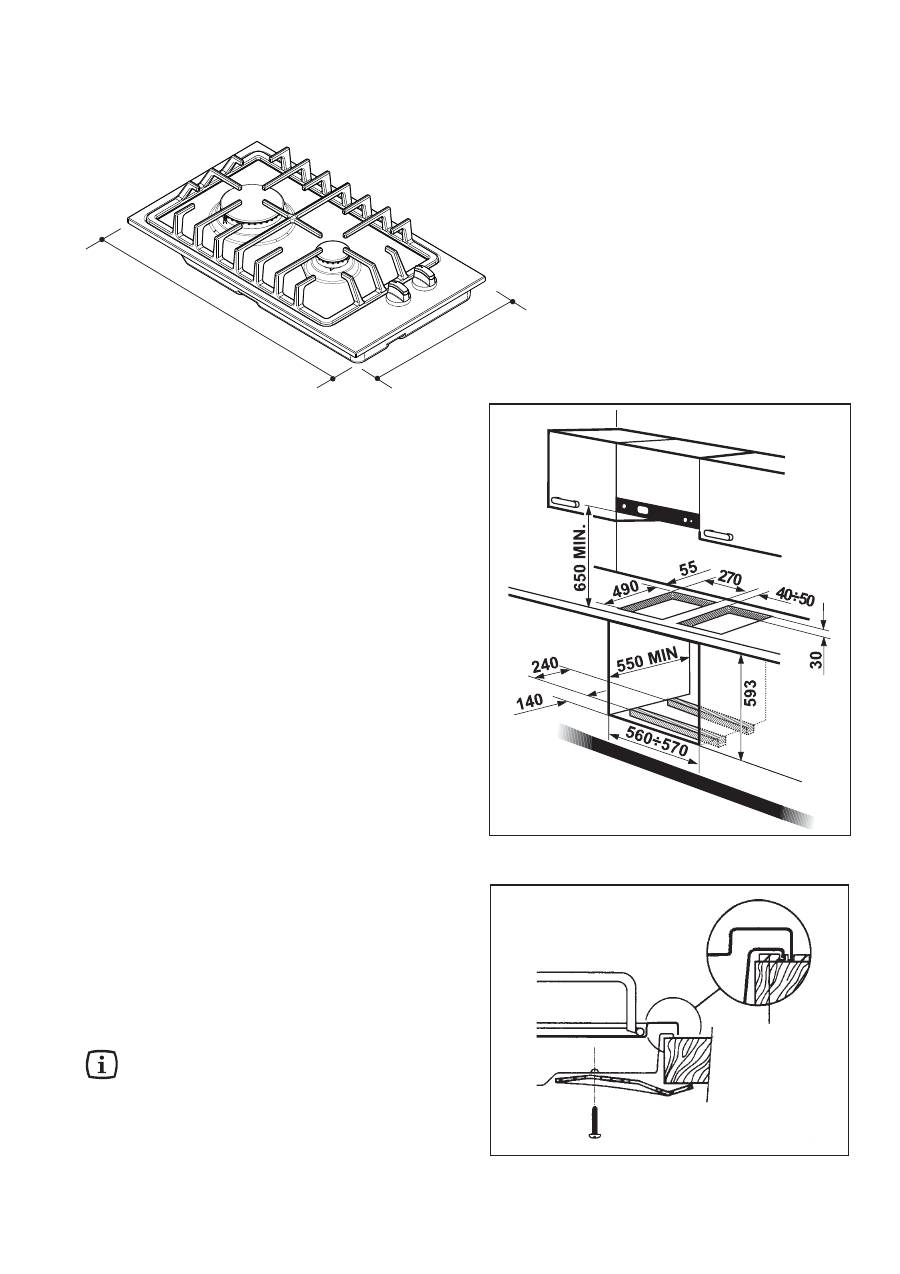

Las dimensiones estan indicadas en milimetros

!

!

!

!

!

Fig. 11

a

Fig. 10

290

510

Fig. 9
