Electrolux EHG30235 x: Elektrisk anslutning

40

Apparaten är avsedd att anslutas till en 1-fasig

nätspänningsmatning som levererar 230 volt.

Anslutningen måste utföras enligt gällande lagar och

bestämmelser.

Innan apparaten nätansluts:

1. Kontrollera att huvudsäkring och nätspänningsmatning

är dimensionerade för belastningen (se apparatens

typskylt).

2. Kontrollera att nätspänningsmatningen är korrekt

jordad enligt gällande bestämmelser.

3. Se till att eluttaget eller den dubbelpoliga

strömbrytaren som används för den elektriska

anslutningen enkelt kan nås när apparaten har byggts

in i köksenheten.

Hällen är försedd med en nätkabel. Denna kabel måste

förses med en lämplig stickkontakt som är dimensionerad

för den belastning som anges på typskylten. Följ

rekommendationerna i figur 4 för att ansluta stickkontakten

till nätkabeln. Stickkontakten skall sedan anslutas till ett

lämpligt eluttag.

Om apparaten skall anslutas direkt till elnätet måste en

dubbelpolig strömbrytare, med ett min. gap på 3 mm

mellan brytarkontakterna, installeras mellan apparaten

och elnätet. Strömbrytaren måste också vara

dimensionerad för den aktuella lasten enligt gällande

bestämmelser.

Nätkabeln måste dras så att den inte i någon punkt kan

uppnå en temperatur som är 90 °C över rumstemperaturen.

Den bruna fasledaren (ansluten till kontaktskruven märkt

“L” på kopplingsplinten) måste alltid anslutas till nätfasen.

Byte av nätkabel

Anslutningen av nätkabeln till apparatens kontaktblock

är av “Y”-typ. Detta innebär att specialutrustning, som

en servicetekniker förfogar över, krävs för att byta

nätkabeln.

I detta fall får endast en kabel av typ H05V

2

V

2

-F T90

användas. Kabelns tvärsnittsarea måste vara

dimensionerad för spänningen och arbetstemperaturen.

Den gul/gröna jordledaren måste vara cirka 2 cm längre

än fasledarna (se figur 4).

Gör så här för att öppna kontaktblocket och komma åt

terminalerna:

1. För in spetsen på en skruvmejsel i den synliga,

utskjutande delen av kontaktblocket.

2. Applicera ett lätt tryck och lyft (se figur 5).

Elektrisk anslutning

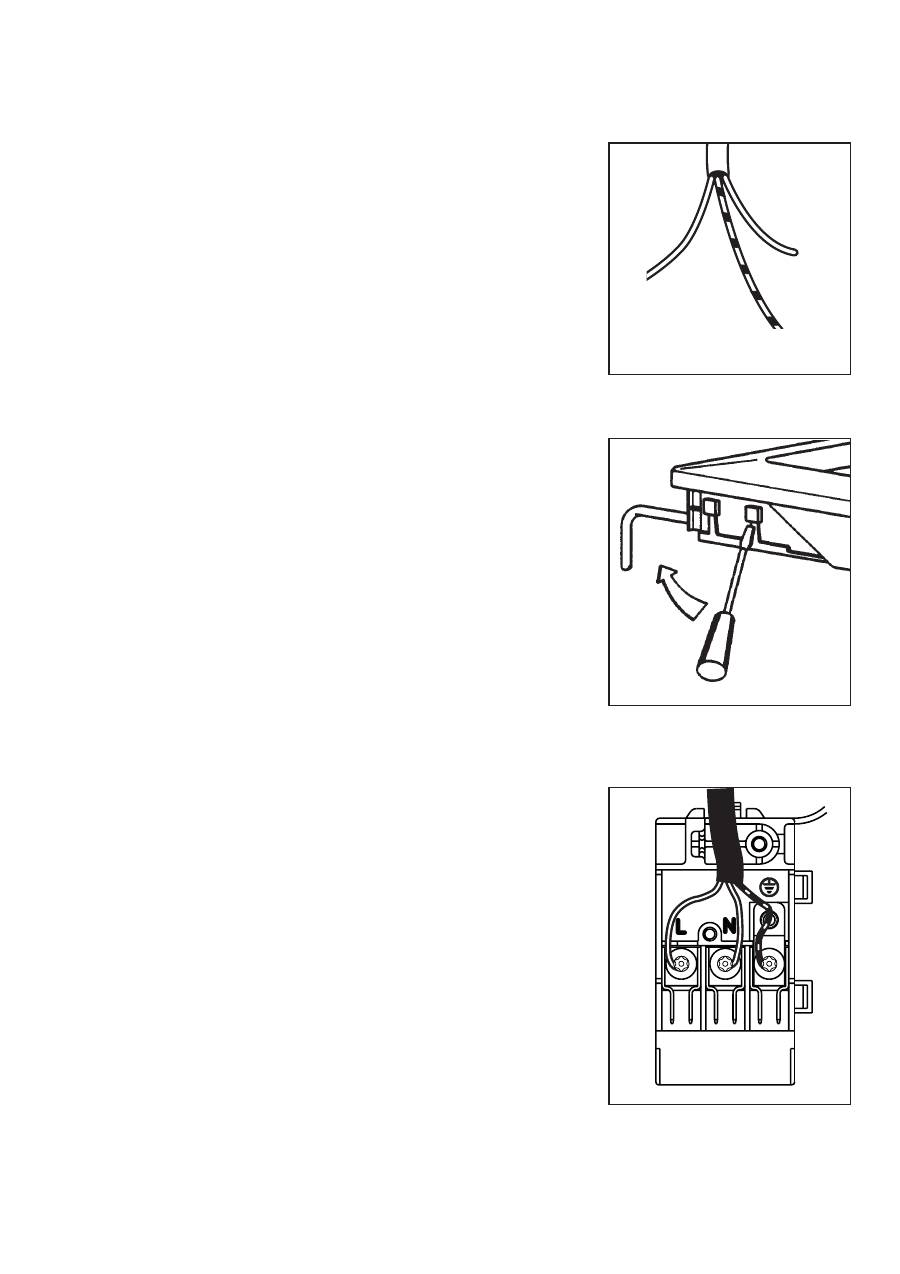

Figur 4

Figur 5

Figur 6

Neutral

Jord (gul/grön)
