Electrolux EHG30235 x: Переоборудование на другие типы газа

32

ЗАМЕНА ИНЖЕКТОРОВ

•

Снимите подставки для посуды.

•

Снимите крышки горелок и рассекатели.

•

С помощью торцевого ключа на 7 открутите и

снимите инжекторы (Рис. 6), и замените их на те,

которые соответствуют применяемому типу газа

(см.

табл. 252a

).

•

Установите все детали на место, выполнив в

обратном порядке вышеописанную процедуру.

•

Замените идентификационную табличку

(размещенную вблизи трубы подачи газа) на

табличку, соответствующую новому типу

используемого газа. Вы найдете эту табличку в

пакете с инжекторами, поставленном вместе с

прибором.

Если давление подачи газа отличается от требуемой

величины или подвержено колебаниям, на трубу подачи

газа следует установить соответствующий регулятор

давления в соответствии с действующими нормами.

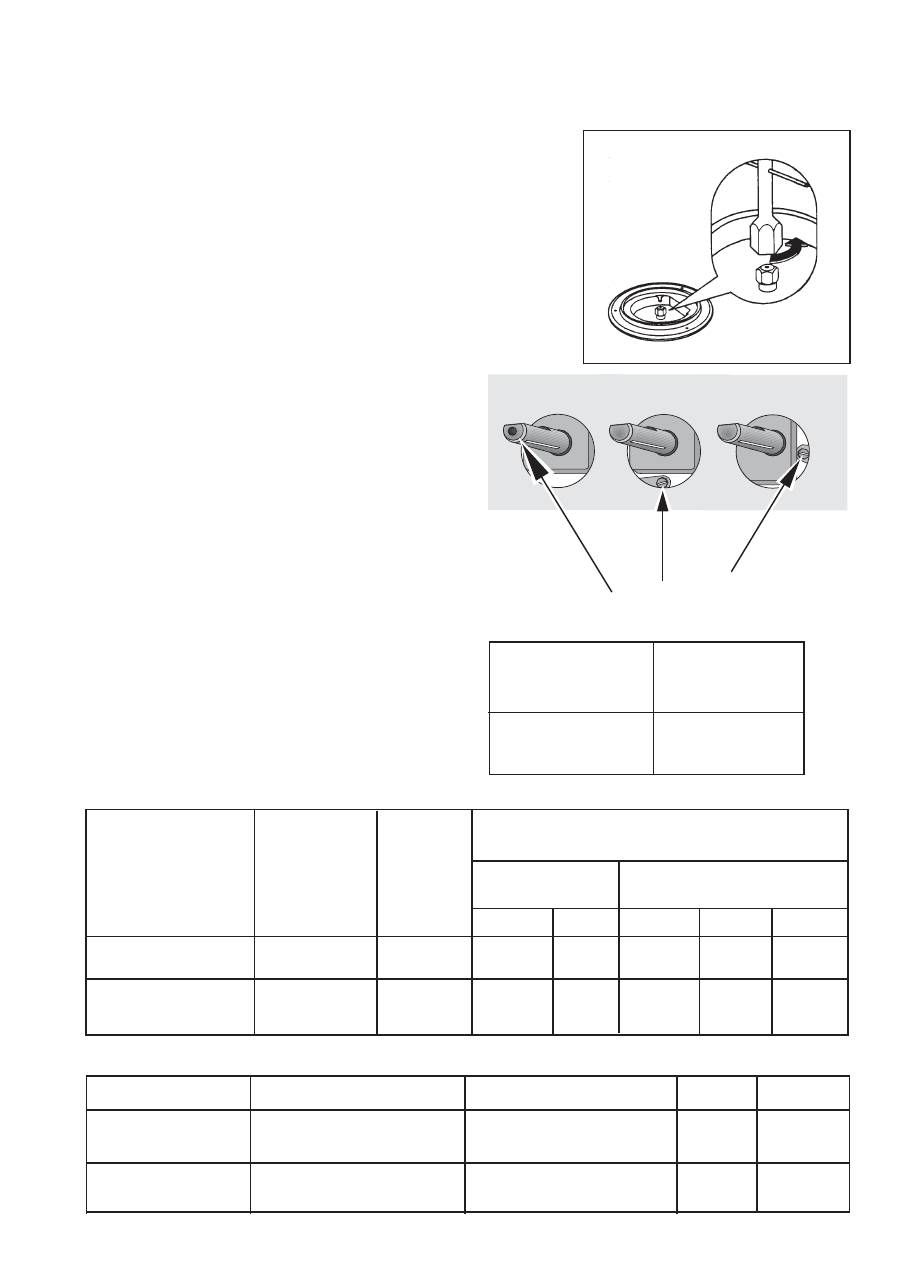

Рис. 6

РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ

Для регулировки минимального уровня пламени горелок

действуйте следующим образом:

•

Зажгите горелку.

•

Поверните ручку в положение, соответствующее

минимальному пламени.

•

Снимите ручку.

•

Тонкой отверткой отрегулируйте положение винта

обводного клапана (см. Рис. 7  “

a

”). При

переоборудовании панели с природного на

сжиженный нефтяной газ (LPG) плотно затяните

винт, вращая его по часовой стрелке так, чтобы

получилось небольшое стабильное пламя.

•

В заключение убедитесь, что пламя не гаснет при

быстром повороте ручки из максимального в

минимальное положение.

Эта процедура легко выполнима независимо от того,

каким образом установлена или встроена в рабочий

стол варочная панель.

ГОРЕЛКА

НОРМАЛЬНАЯ

  ПОНИЖЕННАЯ

НОРМАЛЬНАЯ

МОЩНОСТЬ

 МОЩНОСТЬ

МОЩНОСТЬ

кВт

кВт

ПРИРОДНЫЙ ГАЗ

LPG

G20 5 20 мбар

28530/37  мбар

инж. 1/100

м

3

/час

инж. 1/100  г/час 5 G30 г/час 5 G31

Вспомогательная

1

0,33

70

0,095

50

72

71

Природный газ:

Быстродействующая

3

0,75

119

0,286

86

202

200

(большая)

LPG: 2,8

Горелка

              Диаметр обводного

             клапана

             в 1/100 мм

  Вспомогательная

          28

  Быстродействующая

          42

Табл. 1: Диаметры обводных клапанов

Таб. 2: инжекторы

Рис. 7

винты обводных клапанов

Табл. 2a: инжекторы только для России ПРИРОДНЫЙ ГАЗ G20 5 13 мбар

ГОРЕЛКА

НОРМАЛЬНАЯ  МОЩНОСТЬ  кВт ПОНИЖЕННАЯ МОЩНОСТЬ кВт инж. 1/100

м

3

/час

Вспомогательная

0,9

          0,33

      80

   0,09

(малая)

Быстродействующая

1,9

          0,75

     120

   0,20

(большая)

Переоборудование на другие типы газа

(малая)
