Conexión eléctrica

La conexión debe realizarse conforme con las normas y

disposiciones legales vigentes.

Antes de efectuar la conexión, cerciorarse de que:

- eI automatico de la instalación eléctrica puede

soportar la carga del aparato (ver tarjeta matricula;

- que el enchufe esté dotado de una eficaz torna de

tierra, segun las normas vigentes;

- la clavija o el interruptor empleado sea facilmente

accesible con el aparato instalado

El aparato debe conectarse a una tensión de 230 V. Los

trabajos de instalación deberán ser realizados por

instaladores competentes y conforme a la normativa

vigente.

El aparato está provisto de cable de alimentación. Mon-

tar en el cable una clavija adecuada a la carga. La

encimera debe conectarse a una toma de corriente

adecuada  con un interruptor bipolar que sea fácilmente

accesible después de finalizada la instalación.

Si se efectua una conexión directa a la red, es necesario

interponer entre el aparato y la red un interruptor, con

apertura minima de 3 mm entre los contactos,

dimensionado a la carga y correspondiente a la normati-

va en vigor. EI cable de fase de color marrón (que viene

de la toma “L” de la caja de conexiones), debe estar

siempre conectado a la red de alimentación.

En todo caso el cable de alimentación debe estar

colocado de forma que ningun punto del mismo alcance

una temperatura superior en 90°C.

Despues de la conexión, probar los elementos

calefactores, haciendolos funcionar unos 3 minutos.

Sustitución del cable de

alimentación

La conexión del cable de alimentación a la caja de

conexiones es del tipo “Y”: el cable flexible solo se puede

sustituir con la ayuda de un util especial, del que dispo-

ne el Servicio Tecnico. En el caso de sustituir el cable,

es preciso usar cables tipo HOSV2V2-T90° adaptos a

la carga y a la temperatura de trabajo. El cable de tierra

amarillo/verde ha de ser mas largo que los otros dos en

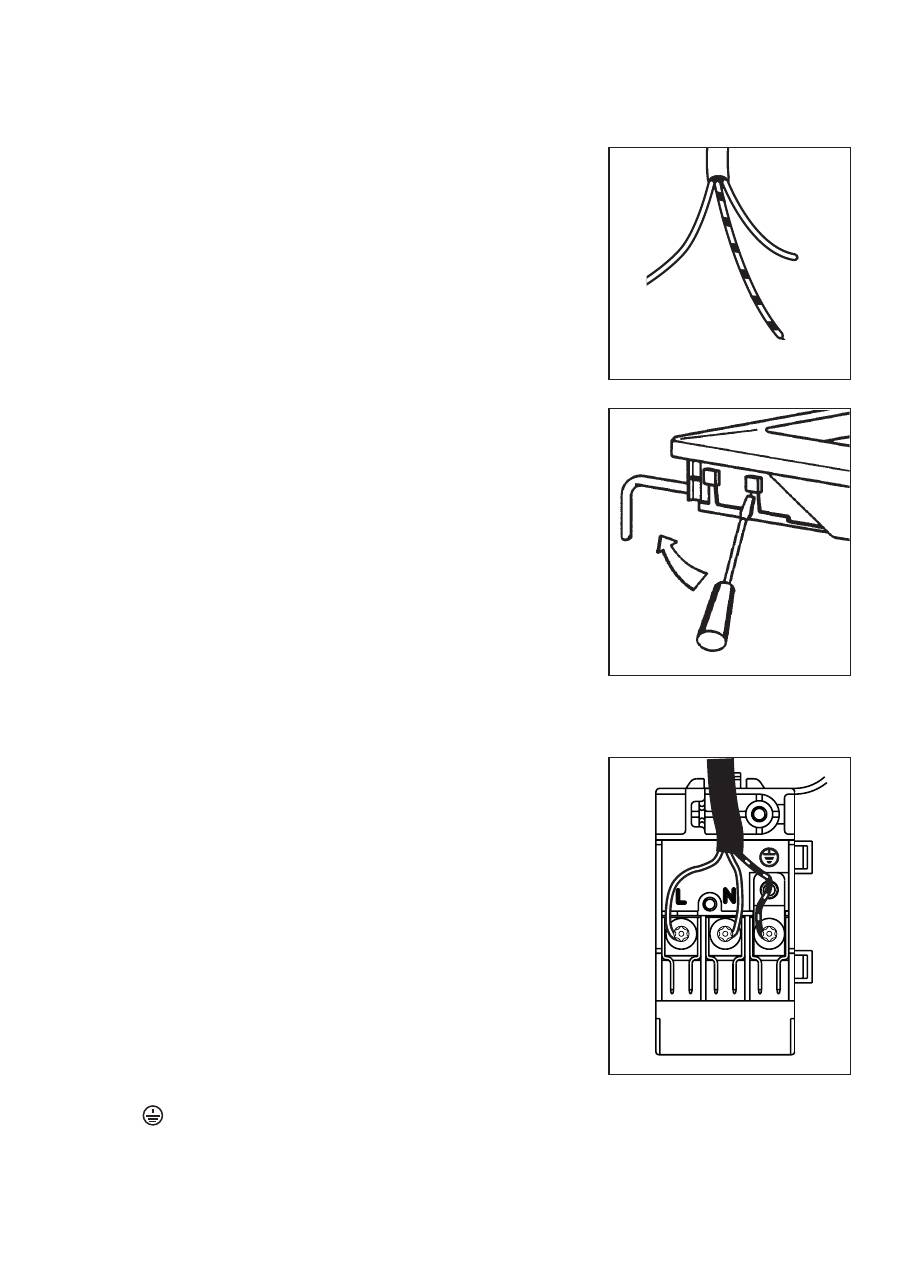

unos 2 cm (Fig. 4).

Para destapar la caja de conexiones y acceder a la

mismas, proceda como sigue:

- insertar la punta de un destornillador en el resalte

del lateral de la caja;

- tirar Iigeramente hacia arriba (Fig. 5).

El conductor de tierra se conecta al borne marcado con

el signo

 (Fig. 6).

Después de conectar el cable a la placa de bornes,

fijelo utilizando el sujetacables.

Fig. 4

Fig. 5

Fig. 6

tierra (amarillo-verde)

fáse

neutro
