Electrolux EHG30235 x: Adaptación de los quemadores de lasencimera a los diversos tipos de gas

11

  Quemador

Ø By-pass

de gas

  Auxiliar

28

  Rápido

42

LLAVE DE GAS

Fig. 8

TIPOS

POTENCIA

POTENCIA

POTENCIA

PRESIÓN DE

DE GAS

QUEMADORES

INYECTOR

NOMINAL

REDUCIDA

NOMINALE IN ALIMENTACIÓN

1/100 mm

k W

k W

mbar

m3/h

g/h

Rápido

119

3,0

0,75

0,286

-

20

Auxiliar

70

1,0

0,33

0,095

-

Rápido

86

2,8

0,75

-

202

28-30/37

Auxiliar

50

1,0

0,33

-

72

GAS

NATURAL

GLP

(But./

Prop.)

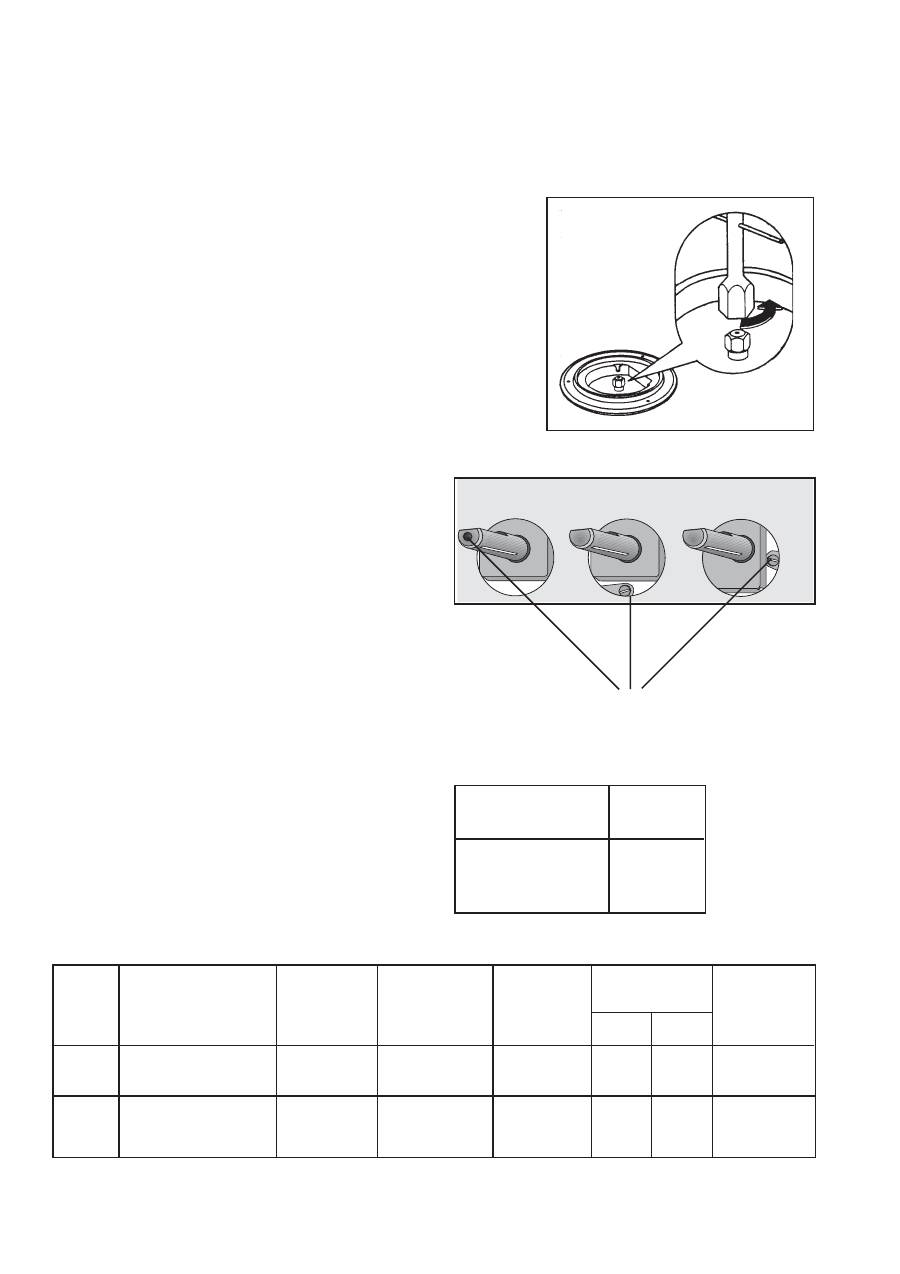

Adaptación de los quemadores de las encimera a los diversos tipos de gas

Fig. 7

Tornillo de regulación

!

!

!

!

!

Sustitución de los inyectores

1. Quite las parrillas.

2. Extraiga los casquetes y las coronas de los

quemadores.

3. Con una llave tubolar de 7 mm. desenrosque y

quite (Fig. 7) los inyectores, sustituyendolos con

los que correspondan al tipo de gas de

funcionamiento (Véase tabla).

4. Vuelva a montar todas las partes efectuando en el

sentido contrario las operaciones anteriormente

descritas.

5. Sustituír, por lo tanto, la tarjeta indicativa

(posícionada cerca de la conexión a red de gas)

por la correspondiente al nuevo tìpo de gas. Esta

última se encuentra en la bolsa de los inyectores

de equìpo.

En al caso de que la presión del gas empleado fuera

distinta de la prevista (o variable), será necesario instalar

sobre la tuberia de acceso un regulador de presión

adecuado.

Regulación del mínimo

Para regular el mínimo es necesario:

1.

Encender el quemador

2.

Colocar la llave del gas en la posición de mínimo

3.

Extraer los mandos.

4.

Girar el tornillo de regulación (véase Fig. 8).

Para transformar de gas natural a gas GLP,

atornillar a fondo el tornillo de regulación.

Para transformar de gas GLP a natural, desatornillar

3/4 de vuelta aproximadamente, hasta obtener

uan pequeña llama regular.

5.

Verifique que girando rápidamente la llave de gas

del máximo al mínimo no se apaga el fuego.

Las operaciones de adaptación descritas se pueden

efectuar fácilmente en cualquier posición o fijación de la

encimera al mueble.

!

!

!

!

!
