Electrolux EHG30235 x: Adaptação aos diferentes tipos de gás

22

Adaptação aos diferentes tipos de gás

Substituição dos injectores

1. Retirar as grelhas. Retirar as tampas e os

espalhadores dos bicos.

2. Com uma chave de bocas de 7 desaparafusar e

retirar os injectores (Fig. 7) substituindo-os com

aqueles correspondentes ao tipo de gás que vai

ser utilizado (ver quadro).

3. Voltar a montar as partes, efectuando as

operações descritas mas na ordem inversa.

4. Substituir depois a etiqueta da tara com aquela

correspondente fornecida em dotação.

Caso a pressão do gás empregue seja diferente (ou

variável) da prevista é necessário instalar sobre os tubos

de entrada um regulador de pressão adequado. Se se

utilizarem reguladores de pressão para o GLP, estes

devem estar em conformidade com a norma nacional em

vigor.

Regulação do mínimo

Para a transformação de gás GLP para gás metano  e

para gás de cidade proceda do seguinte modo:

1. Acenda o queimador no máximo mantendo

premida a haste enquanto o queimador

continuar aceso.

2. Coloque a torneira na posição de chama

mínima.

3. Extraia o botão.

4. Para passar de gás metano para gás GLP,

aparafuse a agulha de derivação (by pass) a

fundo (Fig. 8).

Para passar de gás GLP para gás metano,

desaparafuse a agulha de derivação (by pass)

em cerca de 1/4 de volta (Fig. 8).

5. Verifique finalmente se rodando a torneira de

posição do máximo á posição do mínimo, não

ocorre a extinção do queimador.

! ! ! ! ! ! ! ! ! !

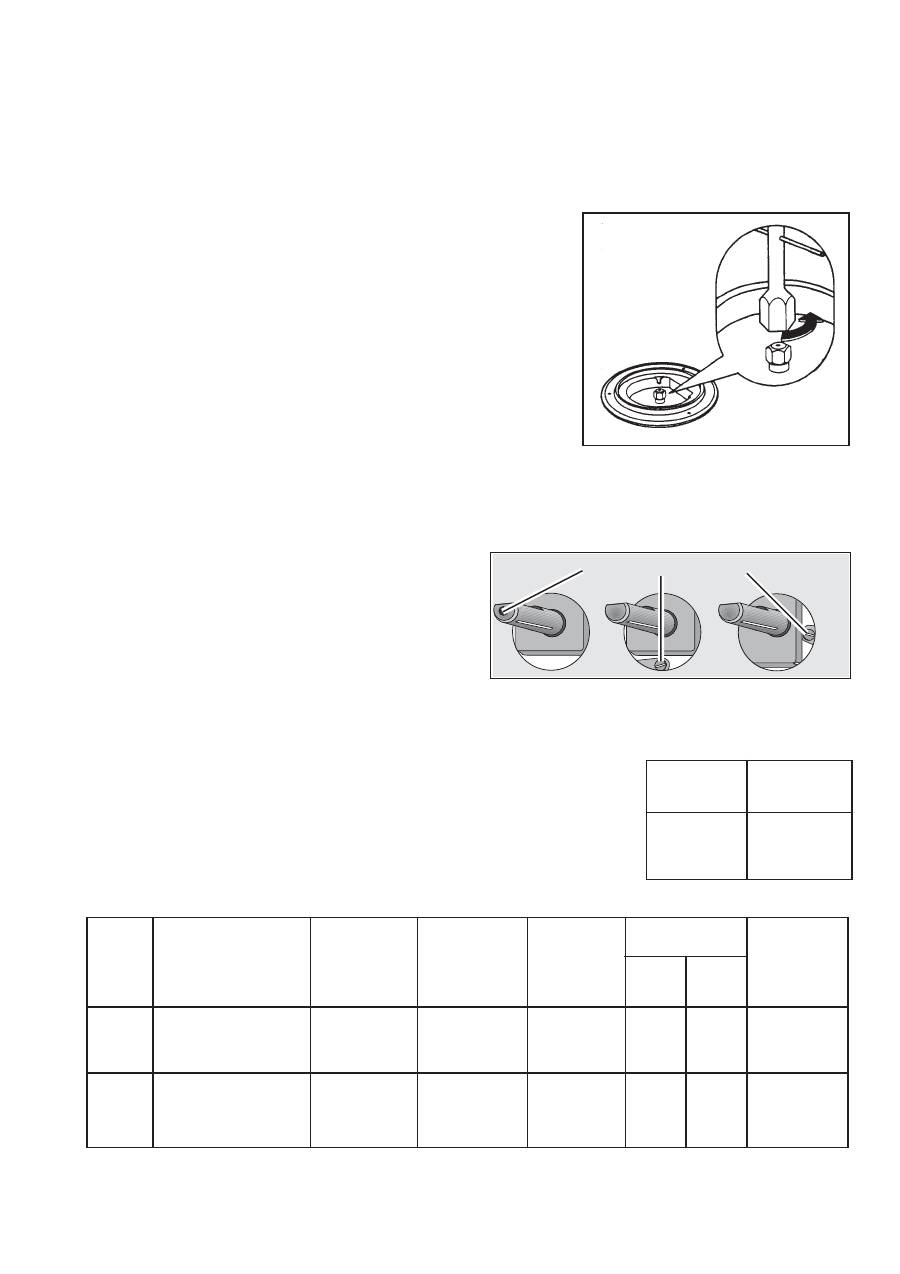

Fig. 7

Válvula do by-pass

Fig. 8

TIPO

TIPO

DIÂMETRO

POTÉNCIA

POTÉNCIA

ALCANCE

PRESSÃO

DE GÁS

QUEIMADOR

INJECTORES

TÉRMICA

TÉRMICA

NOMINAL em

NOMINAL

1/100 MM

NOMINAL

REDUZIDA

mbar

k W

k W

m3/h

g/h

Rápido

119

3,0

0,75

0,286

-

Auxiliar

70

1,0

0,33

0,095

-

Rápido

86

2,8

0,75

-

202

Auxiliar

50

1,0

0,33

-

72

GÁS

NATURAL

(Metano)

GÁS

GLP

(Butano/

Propano)

Queimador

Ø Passagem

de torneira

Auxiliar

     28

Rápido

     42

20

28-30/37
