Electrolux EHG30235 x: Adaptarea la diferitele tipuri de gaz

93

Înlocuirea injectoarelor

• Scoateţi suporturile pentru vase.

• Scoateţi capacele și coroanele arzătoarelor.

• Cu o cheie tubulară de 7, deșurubaţi și scoateţi

injectoarele (Fig. 7) și înlocuiţi-le cu cele

necesare pentru tipul de gaz utilizat (vezi

tabelul 2

).

• Montaţi la loc piesele, urmând aceeași procedură

în ordine inversă.

• Înlocuiţi eticheta cu datele tehnice (aflată lângă ţeava

de alimentare cu gaz) cu cea corespunzătoare pentru

noul tip de gaz. Această etichetă se găsește în pachetul

cu injectoare, livrat împreună cu aparatul.

Dacă presiunea de alimentare a gazului este diferită sau e

variabilă faţă de presiunea necesară, trebuie să se monteze

un regulator de presiune adecvat pe ţeava de alimentare cu

gaz, în conformitate cu reglementările în vigoare.

Reglarea nivelului minim

Pentru a regla nivelul minim al arzătoarelor, procedaţi după

cum urmează:

•

Aprindeţi arzătorul.

•

Rotiţi butonul pe poziţia de minim.

•

Scoateţi butonul.

•

Cu ajutorul unei șurubelniţe subţiri, reglaţi șurubul de

by-pass (vezi Fig. 8). Dacă se trece de la gaz natural la

gaz lichid, înșurubaţi până la capăt în sens orar șurubul,

până când se obţine o flacără mică, regulată. Dacă se

trece de la gaz lichid la gaz natural, deșurubaţi cu aprox.

1/4 tur șurubul by-pass-ului, până când se obţine o

flacără mică, regulată.

•

În final asiguraţi-vă că flacăra nu se stinge când

rotiţi brusc butonul de la poziţia de maxim la poziţia de

minim.

Această procedură este ușor de executat, oricum ar fi fost

poziţionată sau montată plita în suprafaţa de lucru.

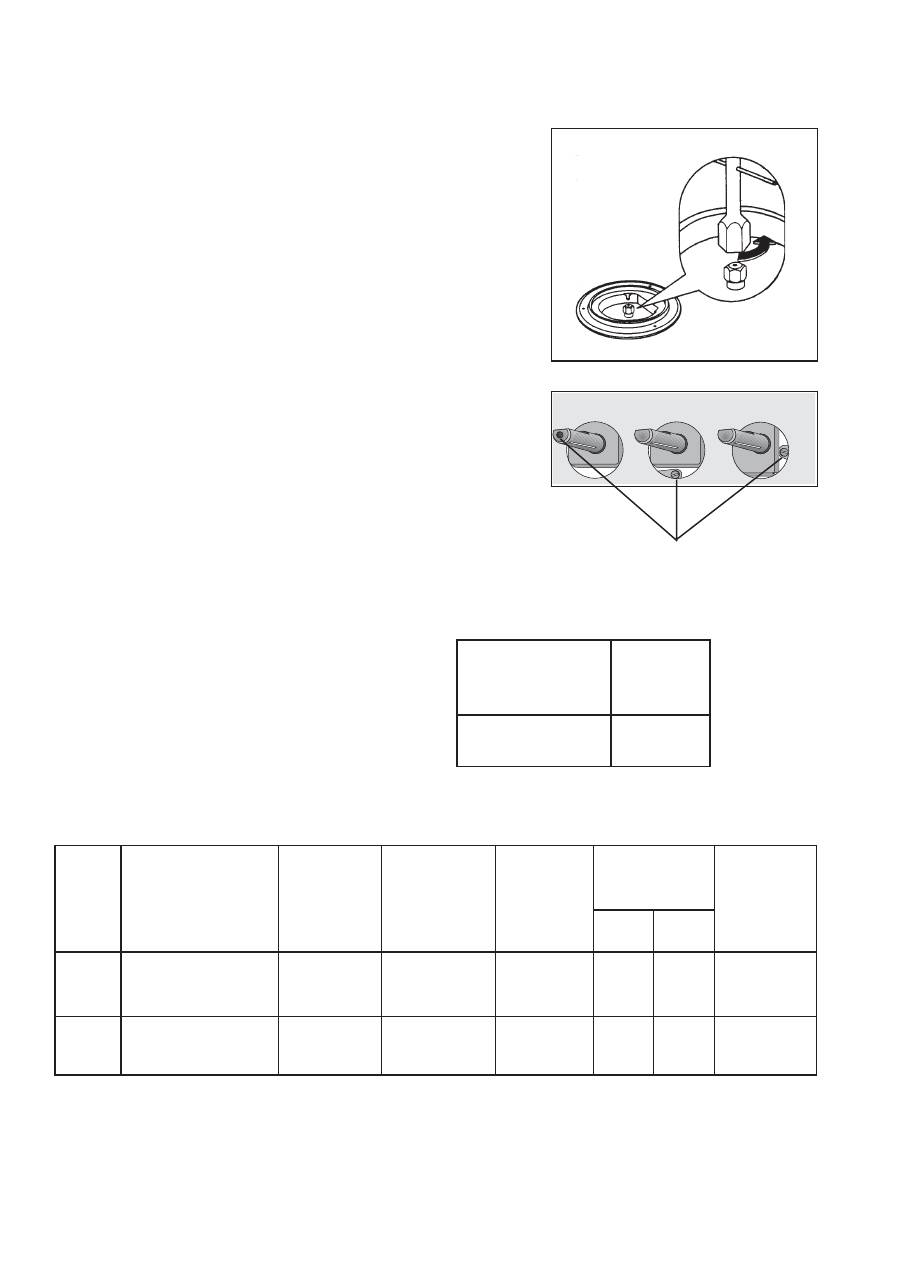

Fig. 7

  Arzător

Ø

 by-pass

în 1/100

de mm.

Rapid

42

  Auxiliar

28

Tabelul 1 : Diametre by-pass

Tabelul 2 : injectoare

Fig. 8

Adaptarea la diferitele tipuri de gaz

Șuruburi by-pass

TIP

TIP DE

MARCAJE

PUTERE

PUTERE

PUTERE

PRESIUNE

DE GAZ

ARZĂTOARE

INJECTOARE

INTRARE

REDUSĂ

NOMINALĂ

NOMINALĂ

1/100 mm

NOMINALĂ

kW

mbar

KW

m

3

/h

g/h

Rapid

119

3,0

0,75

0,286

-

20

Auxiliar

70

1,0

0,33

0,095

-

Rapid

86

2,8

0,75

-

202

28-30/37

Auxiliar

50

1,0

0,33

-

72

GAZ

NATURAL

GAZ LICHID

!

!

!

!

!

!

!

!

!

!
