Sair do procedimento de calibração

Se a tecla retrocederfor premida durante uma calibração, o utilizador poderá sair da calibração.

1. Prima a tecla retrocederdurante uma calibração. São apresentadas três opções:

Opção Descrição

QUIT CAL (Sair da calibração) Pára a calibração. É iniciada uma nova calibração.

BACK TO CAL (Voltar à

Voltar à calibração.

calibração)

LEAVE CAL (Sair da calibração) Sai da calibração temporariamente. É permitido o acesso a outros

menus. Para regressar à calibração, prima a tecla menu e seleccione

SENSOR SETUP (Configuração do sensor).

2. Utilize as teclas de seta para selecciona uma das opções e prima enter.

Alterar as opções de calibração

O utilizador pode definir um lembrete de calibração ou incluir uma ID de operador com dados de

calibração neste menu.

1. Prima a tecla menu e seleccione SENSOR SETUP (Configuração do sensor)>[Seleccione

sensor]>CALIBRATE (Calibrar).

2. Se o código de acesso estiver activado no menu de segurança para o controlador, introduza o

código de acesso.

3. Seleccione CAL OPTIONS (Opções de calibração) e prima enter.

4. Use as teclas de seta para seleccionar uma opção e prima enter.

Opção Descrição

CAL REMINDER (Lembrete de

Define um lembrete para a próxima calibração em dias, meses ou anos

calibração)

—seleccione o atraso necessário na lista.

OP ID ON CAL (ID do Op. na

Inclui uma ID de operador com os dados de calibração—YES (Sim) ou

cal.)

NO (Não) (predefinição). A ID é introduzida durante a calibração.

Resolução de problemas

Dados intermitentes

Durante a calibração, os dados não são enviados para o registador de dados, o que fará com que o

registador de dados tenha áreas em que os dados são intermitentes.

Teste o sensor de condutividade com contacto

Figura 1 Conector do sensor

1 Eléctrodos 2 Pt 100

Português 121

1. Desligue o sensor do módulo.

2. Eléctrodos: Verifique o isolamento entre os dois eléctrodos. Deverá existir uma resistência

infinita quando o sensor está seco e exposto ao ar.

3. Pt100: Compare a resistência medida directamente no conector com os valores abaixo:

Temperatura (°C) Resistência (Ω)

0 100,00

10 103,90

20 107,70

30 111,67

40 115,54

50 119,40

60 123,24

70 127,07

80 130,89

90 134,70

100 138,50

Teste o sensor de condutividade indutivo

Se existir qualquer dúvida relativa ao funcionamento do sensor, desligue-o do controlador, mas

deixe-o no respectivo lugar no seu processo de amostra. Verifique os seguintes valores de

resistência nos terminais indicados (consulte também a tabela de cablagem Tabela 1

na página 108):

Ligações da cablagem Resistência

Terminais 7-10 (Sensor de temperatura Pt100) ≈ 110 Ω (a 25 °C)

Terminais 1-2 (Bobina secundária) ≈ 1—2 Ω

Terminais 11-12 (Bobina primária) ≈ 1—2 Ω

Se as verificações não gerarem quaisquer valores de resistência errados, poderá considerar-se que

o sensor funciona correctamente.

Se a medição continuar a não ser satisfatória, proceda da seguinte forma:

1. Defina T-COMPENSATION (Compensação-T) para NONE (Nenhuma) (consulte Configuração

do sensor de condutividade indutivo na página 112).

2. Execute uma ZERO CALIBRATION (Calibração do zero) do sensor (consulte Procedimento de

calibração zero na página 116).

3. Execute uma RESISTOR CALIBRATION (Calibração da resistência) do sensor (consulte

Calibração da resistência (sensores de condutividade indutivos) na página 119).

4. Verifique o seguinte:

Condutividade apresentada (K = 2,35) Resistência simulada

470 μS/cm 5 kΩ

4,7 mS/cm 500 Ω

47 mS/cm 50 Ω

470 mS/cm 5 Ω

122 Português

Menu de diagnóstico e teste do sensor

O menu de diagnóstico e teste do sensor apresenta informações actuais e históricas acerca do

aparelho. Consulte Tabela 2.

Para aceder ao diagnóstico do sensor e ao menu de teste, prima a tecla menu e seleccione

SENSOR SETUP (Configuração do sensor)>[Selecione o Sensor]>DIAG/TEST (Diag./Teste).

Tabela 2 Menu DIAG/TEST (Diag./Teste) do sensor

Opção Descrição

MODULE INFORMATION (Inf. do módulo) Apresenta informação acerca do módulo do sensor.

SENSOR INFORMATION (Inf. do sensor) Mostra o nome e o número de série introduzido pelo

utilizador.

CAL DAYS (Dias da cal.) Mostra o número de dias decorridos desde a última

calibração.

CAL HISTORY (Histórico da cal.) Apresenta uma lista de todas as calibrações ordenadas

segundo o identificador de data/hora. Utilize as teclas

de seta para seleccionar uma calibração e prima enter

para visualizar os detalhes.

RESET CAL HISTORY (Redefinir histórico de cal.) Repõe o histórico de calibração do sensor (requer

código de nível de assistência). Todos os dados das

calibrações anteriores serão perdidos.

POLARIZATION (Polarização) Apenas sensores de condutividade por contacto.

Apresenta informações acerca da polarização do

eléctrodo, da capacidade do cabo e da hora antes da

próxima medição.

SENSOR SIGNALS (Sinais do sensor) Apresenta a informação do sinal do sensor atual.

SENSOR DAYS (Dias do sensor) Mostra o número de dias de utilização do sensor.

RESET SENSOR (Repor sensor) Repõe o número de dias de funcionamento do sensor

e repõe as predefinições de todos os dados de

calibração.

Lista de erros

Os erros podem ocorrer por diversas razões. Um ícone de erro consiste num ponto de exclamação

dentro de um círculo. Quando ocorre um erro, o ícone de erro e o ecrã de medição piscam

alternadamente no ecrã principal. Todos os resultados são mantidos quando especificados no menu

do controlador. Para visualizar erros, pressione a tecla menu e seleccione DIAGNOSTICS

(DIAGNÓSTICO). Em seguida, seleccione o dispositivo para visualizar quaisquer problemas

associados a esse dispositivo.

É apresentada uma lista de erros possíveis em Tabela 3.

Português

123

Tabela 3 Lista de erros para sensores de condutividade

Erro Descrição Resolução

ADC FAILURE (Falha ADC) A conversão de analógico para

Certifique-se de que o módulo do

digital falhou

sensor está completamente inserido

no conector do controlador.

Substitua o módulo do sensor.

SENSOR MISSING (Sensor

O sensor não existe ou está

Examine os fios e as ligações do

inexistente)

desligado

sensor e do módulo. Certifique-se

de que o bloco de terminal está

completamente inserido no módulo.

SENS OUT RANGE (Sensor fora de

O sinal do sensor está fora dos

Certifique-se de que o formato de

alcance)

limites aceites (2 S/cm)

visualização está definido com o

intervalo de medição correcto.

Lista de avisos

Um ícone de aviso consiste num ponto de exclamação dentro de um triângulo. Os ícones de aviso

são apresentado à direita do ecrã principal sob o valor de medição. Um aviso não afecta o

funcionamento dos menus, relés e saídas. Para visualizar erros, prima a tecla menu e seleccione

DIAGNOSTICS (Diagnósticos). Em seguida, seleccione o dispositivo para visualizar quaisquer

problemas associados a esse dispositivo. O ícone de aviso deixará de ser apresentado após o

problema ser corrigido ou reconhecido.

Em seguida, é apresentada uma lista dos possíveis avisosTabela 4.

Tabela 4 Lista de avisos para sensores de condutividade

Aviso Descrição Resolução

MEAS TOO HIGH (Medição muito

O valor medido é > 2 S/cm,

Certifique-se de que o formato de

elevada)

1.000.000 ppm, 200% ou

visualização está definido com o

20.000 ppt

intervalo de medição correcto

MEAS TOO LOW (Medição muito

O valor medido é < 0 /cm, 0 ppm,

Certifique-se de que o sensor está

baixa)

0% ou 0 ppt

configurado para a constante de

célula correcta.

ZERO TOO HIGH (Zero muito

O valor de calibração do zero é

Certifique-se de que o sensor é

elevado)

demasiado alto

mantido no ar durante a calibração

zero e que não se encontra perto de

ZERO TOO LOW (Zero demasiado

O valor de calibração do zero é

radiofrequência ou interferências

baixo)

demasiado baixo

electromagnética. Certifique-se de

que o cabo está protegido por

conduta metálica.

TEMP TOO HIGH (Temp. muito

A temperatura medida é > 200 °C Certifique-se de que o sensor está

alta)

configurado para o elemento de

temperatura correcto.

TEMP TOO LOW (Temperatura

A temperatura medida é < -20 °C

muito baixa)

CAL OVERDUE (Cal. expirada) O tempo do lembrete de calibração

Calibrar o sensor.

expirou

NOT CALIBRATED (Não calibrado) O sensor não foi calibrado Calibrar o sensor.

REPLACE SENSOR (Substituir

O sensor foi utilizado há > 365 dias Calibre o sensor com uma solução

sensor)

de referência e reponha os dias do

sensor. Consulte Menu de

diagnóstico e teste do sensor

na página 123. Se a calibração

falhar, contacte a assistência

técnica.

124 Português

Tabela 4 Lista de avisos para sensores de condutividade (continuação)

Aviso Descrição Resolução

CAL IN PROGRESS (Cal. em

A calibração foi iniciada mas não

Voltar à calibração.

andamento)

concluída

OUTPUTS ON HOLD (Saídas

Durante a calibração, as saídas

As saídas ficam activas após esse

retidas)

foram definidas para estarem

período de tempo especificado.

retidas durante um período de

tempo especificado.

WRONG LINEAR TC (CT linear

A compensação de temperatura

O valor tem de situar-se entre 0 e

errada)

linear definida pelo utilizador está

4%/°C; 0 e 200 °C.

fora do intervalo

WRONG TC TABLE (Tabela CT

A tabela da compensação de

A temperatura é superior ou inferior

errada)

temperatura definida pelo utilizador

ao intervalo de temperatura definido

está fora do intervalo

pela tabela.

WRNG USER CONC TABLE

A medição da concentração está

Certifique-se de que a tabela do

(Tabela conc. utilizador incorrecta)

fora do intervalo da tabela do

utilizador está definida com o

utilizador

intervalo de medição correcto.

WRNG BLT-IN TEMP TABLE

A temperatura medida está fora do

Certifique-se de que a

(Tabela temp. integrada incorrecta)

intervalo da tabela de compensação

compensação da temperatura está

da temperatura incorporada

configurada correctamente.

WRNG BLT-IN CONC TABLE

A medição da concentração está

Certifique-se de que a medição da

(Tabela conc. integrada incorrecta)

fora do intervalo da tabela de

concentração está configurada para

concentração incorporada

o químico e intervalo correctos.

Português 125

规格

规格如有更改,恕不另行通知。

接触传导传感器

规格

8310 8311 8312

饮用水和废水处理

应用

化工过程

软化水

基体材料

黑色 PSU 黑色 PSU 黑色 PSU

内置电极

SS 316L SS 316L

石墨

外置电极

SS 316L SS 316L

石墨

绝缘体

PSU PSU PSU

连接器

玻璃聚酯(IP65 玻璃聚酯(IP65 玻璃聚酯(IP65

-1

-1

-1

电池常数 K

0.01 (cm

) 0.01 (cm

) 1.0 (cm

)

精确度

< 2% < 2% < 2%

-1

-1

-1

测量范围

0.01—200 μS.cm

0.1 μS—2 mS.cm

1 μS—20 mS.cm

温度反应

< 30 < 30 < 30

最高温度

125°C 125°C 125°C

最大压力

10 bar 10 bar 10 bar

样品连接

3/4 英寸 NPT 3/4 英寸 NPT 3/4 英寸 NPT

规格

8315 8316 8317 8394

在制药和食品工厂监

纯水生产

应用

测超纯水

工艺用水监测(冷凝水、清洁周期、热交换)

适合 CIP-SIP 工艺

基体材料

SS 316L SS 316L SS 316L SS 316L

内置电极

SS 316L SS 316L

石墨

SS 316L

外置电极

SS 316L SS 316L

石墨

SS 316L

绝缘体

PES PES PES PEEK

连接器 玻璃聚酯(IP65 玻璃聚酯(IP65 玻璃聚酯(IP65 玻璃聚酯(IP65

-1

-1

-1

-1

电池常数 K 0.01 cm

) 0.1 cm

1.0 cm

) 0.01 cm

)

精确度

< 2% < 2% < 2% < 2%

-1

-1

-1

-1

测量范围

0.01—200 μS.cm

0.1 μS—2 mS.cm

1 μS—20 mS.cm

0.01—200 μS.cm

温度反应

< 30 < 30 < 30 < 30

最高温度

150°C 150°C 150°C 150°C

最大压力

25 bar 25 bar 25 bar 25 bar

Tri-Clamp 1½

样品连接

3/4 英寸 NPT 3/4 英寸 NPT 3/4 英寸 NPT

2 英寸

126

中文

感应传导传感器

规格 8398 系列

8332

应用 腐蚀性和污染性应用 严苛条件下测量

材料

PEEK PVDF

-1

-1

电池常数 K 2.35 cm

10 cm

精确度

± 2 % ± 2 %

测量范围

0—2000 mS/cm 100 μS/cm—10 S/cm

传导响应 < 1 < 1

温度反应 < 2 分钟 < 2 分钟

最大压力

18 bar 7.5 bar

最高温度

140°C 120°C

基本信息

对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果性损失,制造商概不负责。制

造商保留随时更改本手册和手册中描述的产品的权利,如有更改恕不另行通知或承担有关责任。修订版

可在制造商的网站上找到。

安全信息

对于误用和滥用造成的产品损坏,制造商概不负责,包括但不限于:直接、附带和间接的损坏,并且对于适用法律

允许的最大程度的损坏也不承担任何责任。用户唯一的责任是识别重大应用风险和安装适当的系统,以在设备可能

出现故障时保护流程。

请在拆开本设备包装、安装或使用本设备前,完整阅读本手册。特别要注意所有的危险警告和注意事

项。否则,可能会对操作者造成严重的人身伤害,或者对设备造成损坏。

确保设备提供的保护没有受损。请勿以本手册指定方式之外的其它方式使用或安装本设备。

危险信息使用

表示潜在的或紧急的危险情况,如果不加以避免,将会导致死亡或严重伤害。

表示潜在或非常危险的情形,如不避免,可能导致严重的人身伤亡。

表示潜在的危险情形,可能导致一定程度的人身伤害。

表明如不加以避免则会导致仪器损坏的情况。需要特别强调的信息。

中文

127

预防标签

请阅读产品上所有的标签和标记。如不遵守,可能造成人员受伤和产品损害。仪器上的符号在手册中通

过警告说明参考。

当产品上出现该符号时,表明有造成人员伤亡的潜在危害。用户应参考本使用手册查看操作和/或安全

信息。

当产品外壳或隔板上出现该符号时,表明有触电和/或电击致命的风险存在,亦表明只有具有处理危险

电压能力的人员才能打开外壳或移除隔板。

当产品上出现该符号时,表明装置对静电放电敏感,必须谨慎小心以防止损坏这些装置。

带有该符号的电气设备不可以丢弃到欧洲公共处理系统中。遵照欧洲当地和国家法规,欧洲电气设备

用户必须立即将旧的或废弃的设备返还制造商进行处理,用户不需付费。

注:

有关产品回收,请联系设备生产商或供应商,了解如何退回报废设备、生产商提供的电源配件以及所有辅助部件

的说明,以便进行适当处理。

带有该符号的产品表明该产品包含有毒或危险的物质或成分。该符号内的数字表明环保使用期限

()

产品概述

模块安装在 sc200 Polymetron 9500 控制器内时,模拟传感器可以连接到控制器。

安装

多种危险。本节所述任务必须由具备资格的专业人员完成。

将传感器连接到模块

可能存在电击致命危险。进行任何电气连接时,请务必断开控制器的电源。

电击致命危险。控制器的高压线引至控制器外壳内高压防护层的后面。除安装模块或由具备资格的技术人员进行电

源、继电器或模拟与网卡布线时,均需配备防护层。

可能导致仪器损坏。静电会损害精密的内部电子组件,从而导致仪器性能降低或最终出现故障。

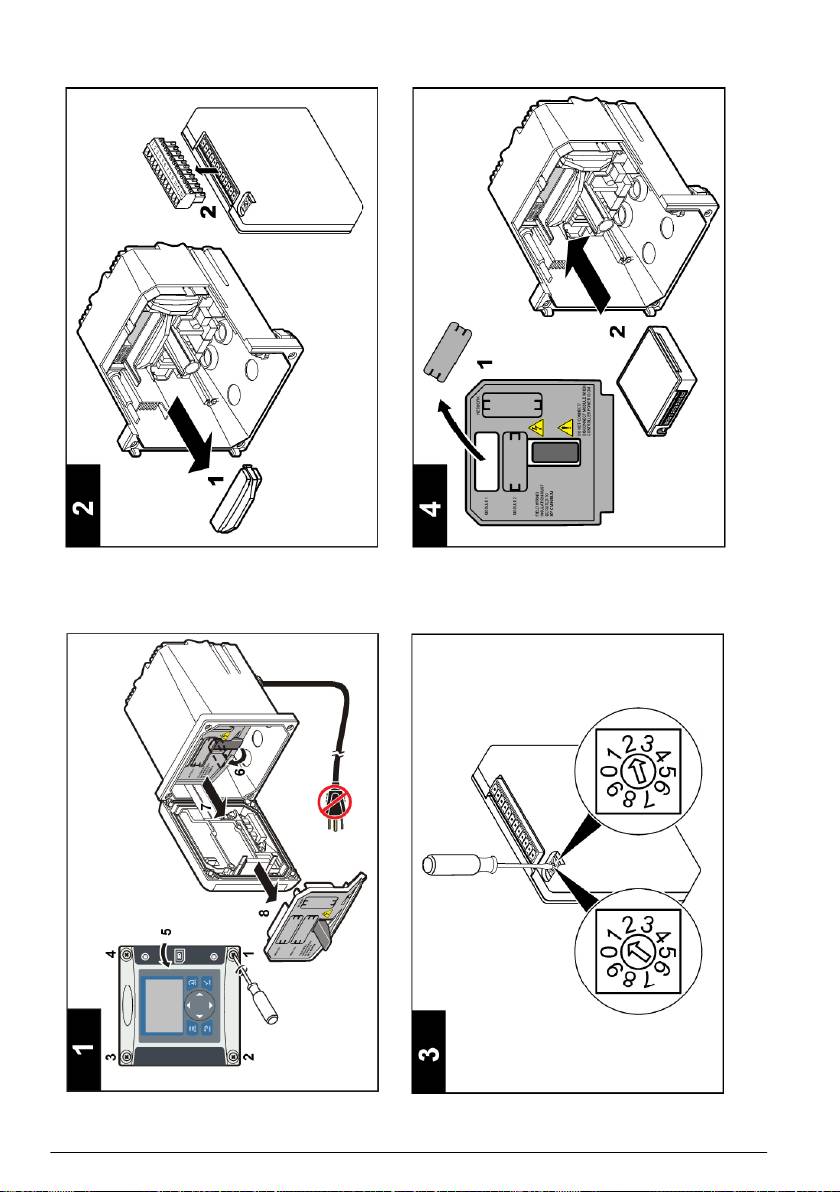

要安装模块和连接传感器,请参阅后面的图示步骤和接线表。

确保将所有传感器接地/屏蔽线连接到控制器的外壳接地螺丝。

注:

如果传感器线缆长度不够,无法连接控制器,应使用连接线(型号为

150727

10000

)和接线盒(型号为

08335=A=6000

)进行延长。

128

中文

1 传导传感器电线

终端 说明 传感器

8398

831x 8394

1

内部电极 白色(白电缆) 白色

2

内部电极 黑色(白电缆)

3

接地

绿色

4

5

6

7

温度 - 绿色 黑色

8

9

10

TEMP 温度+ 黄色 黄色

11

外部电极 棕色(棕电缆) 红色

12

外部电极 黑色(棕电缆)

在下列顺序的步骤 3 中,将开关设置如下:

开关设置 说明

设置 1 接触传导传感器

设置 2 感应传导传感器

中文

129

130

中文

中文

131

操作

用户导航

请参阅控制器文档的用户界面和导航查询键盘描述和导航信息。

传感器配置

接触传导传感器配置

使用 CONFIGURE(配置)菜单输入传感器的识别信息并更改数据处理和储存选项。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CONFIGURE(配置)。

2. 选择一个选项并按 Enter(回车)。要输入数字、字符或标点,按住向上向下箭头键。按向右

头键转到下一空格。

选项 说明

EDIT NAME(编辑名称) 更改测量屏幕顶端上传感器对应的名称。名称最多可包含 16 个字符,可以是字

母、数字、空格或标点的任意组合。控制器仅显示前 12 个字符。

传感器序列号 允许用户输入传感器序列号,限于字母、数字、空格或标点任何组合的 16 个字

符。

SELECT MEASURE(选择

将测量参数更改为 CONDUCTIVITY(电导率)(默认设置)、TDS(总溶解固

测量)

体)SALINITY(盐度) RESISTIVITY(电阻系数) 所有其他配置设置被重

设为默认值。

注:

如果选择

SALINITY

(盐度),则测量单位为

ppt

(千分之)且无法更改。

DISPLAY FORMAT(显示

更改测量屏幕上显示的小数位数。 当设为自动时,小数位数会随测量值的变化自

格式)

动改变。

MEAS UNITS(测量单位) 更改选择测量的单位从提供列表选择单位。

TEMP UNITS(温度单位) 将温度单位设为 °C(默认值)或 °F

T-COMPENSATION(温度

为测量值添加基于温度的校正数值:

补偿)

NONE(无)不要求温度补偿

USP—设置标准 USP 定义表的警告水平

ULTRA PURE WATER(超纯水)—TDS 不提供。 根据样品的性质设置补偿类

- 选择 NaCl(氯化钠)、HCl(盐酸)、AMMONIA(氨)或 ULTRA PURE

WATER(超纯水)

USER(用户)选择 BUILT IN LINEAR(内置线性)、LINEAR(线性)或

TEMP TABLE(温度表):

BUILT IN LINEAR(内置线笥)使用预定义线性表(斜率定义为 2.0%/°C

参考温度为 25 °C

LINEAR(线性)设置斜率和基准温度参数如果与内置参数不同

TEMP TABLE(温度表)- 设置温度和倍增因数(参考 设置用户表格

134

NATURAL WATER(天然水)—TDS 未提供

CONFIG TDS(组态 TDS TDS—更改用于将电导率转换为 TDS 的系数:NaCl (0.49 ppm/µS)

CUSTOM(自定义)(输入 0.01 99.99 ppm/µS 之间的系数)。

CABLE PARAM(电缆参

设置传感器电缆参数,以便在加长或从标准 5 米缩短传感器电缆时改进测量精确

数)

度。输入电缆长度、电阻和电容。

TEMP ELEMENT(温度元

将温度元件设置为 PT100 PT1000 以自动补偿温度。如果没有使用温度元件,

件)

则设置为 MANUAL(手动)并可以输入温度补偿的数值。

FILTER(过滤器) 设置时间常数,以增加信号的稳定性。时间常数计算指定时间的平均值—0(无效

应) 60 60 秒信号的平均值)。过滤器将增加传感器信号响应过程中实际变

化的时间。

132

中文

选项 说明

LOG SETUP(日志设置) 设置数据日志中数据存储的时间间隔—5 秒、30 秒、1 分钟、2 分钟、5 分钟、

10 分钟、15 分钟(默认值)、30 分钟和 60 分钟。

重设默认值 将配置菜单设为默认设置。此时,所有的传感器信息将会丢失。

感应传导传感器配置

使用 CONFIGURE(配置)菜单输入传感器的识别信息并更改数据处理和储存选项。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CONFIGURE(配置)。

2. 选择一个选项并按 Enter(回车)。要输入数字、字符或标点,按住向上向下箭头键。按向右

头键转到下一空格。

选项 说明

EDIT NAME(编辑名称) 更改测量屏幕顶端上传感器对应的名称。名称最多可包含 16 个字符,可以是字母、

数字、空格或标点的任意组合。控制器中仅显示前 12 个字符。

传感器序列号 允许用户输入传感器序列号,限于字母、数字、空格或标点任何组合的 16 个字符。

SELECT MEASURE(选择

将测量参数更改为 CONDUCTIVITY(电导率)(默认设置)、RESISTIVITY(电

测量)

阻系数)SALINITY(盐度)TDS(总溶解固体) CONCENTRATION(浓度)

所有其他配置设置被重设为默认值。

注:

如果选择

SALINITY

(盐度),则测量单位为

ppt

(千分之)且无法更改。

DISPLAY FORMAT(显示

更改测量屏幕上显示的小数位数。 当设为自动时,小数位数会随测量值的变化自

格式)

动改变。

MEAS UNITS(测量单位) 更改选择测量的单位从提供列表选择单位。

TEMP UNITS(温度单位) 将温度单位设为 °C(默认值)或 °F

T-COMPENSATION(温度

为测量值添加基于温度的校正数值:

补偿)

LINEAR(线性)设置斜率和基准温度参数

NATURAL WATER(天然水)—TDS CONCENTRATION(浓度)未提供

TEMP TABLE(温度表)- 设置温度和倍增因数(参考设置用户表格 134

NONE(无)不要求温度补偿

CONFIG TDS(组态 TDS TDS—更改用于将电导率转换为 TDS 的系数:NaCl (0.49 ppm/µS)

CUSTOM(自定义)(输入 0.01 99.99 ppm/µS 之间的系数)。

CONFIG CONC(组态浓

CONCENTRATION(浓度)设置使用的浓度表类型。

度)

BUILT-IN(内置)- 设置测量的 CHEMICA(化学品):

H2SO4 0-30%

HNO3 0-28%

HCl 0-18%

NaOH 0-16%

注:

尽管范围显示为

0-16%

,但可针对所有温度将表格进一步精确定义为

0-10%

NaCl 0-25%

H3PO4 0-40%

USER TABLE(用户表)- 设置传导性和浓度%(参考设置用户表格 134

TEMP ELEMENT(温度元

将温度元件设置为 PT100 PT1000 以自动补偿温度。如果没有使用温度元件,

件)

则设置为 MANUAL(手动)并可以输入温度补偿的数值。

FILTER(过滤器) 设置时间常数,以增加信号的稳定性。时间常数计算指定时间的平均值—0(无效

应) 60 60 秒信号的平均值)。过滤器将增加传感器信号响应过程中实际变

化的时间。

中文

133

选项 说明

LOG SETUP(日志设置) 设置数据日志中数据存储的时间间隔—5 秒、30 秒、1 分钟、2 分钟、5 分钟、

10 分钟、15 分钟(默认值)、30 分钟和 60 分钟。

重设默认值 将配置菜单设为默认设置。此时,所有的传感器信息将会丢失。

设置用户表格

根据传感器类型和要求的测量类型,可以在传感器设置时选择用户定义的表格。下文将说明如何设置一

个用户定义的表格

浓度表

这个表格默认包含两个点数(P1 P2),这两个点表示上限和下限。在定义了 P1 P2 后,可以在

两者之间插入其他点数。举例说明,把最低电导率值和浓度值定义为零,把最高电导率值定义为 750

最高浓度值定义为 30。步骤如下:

1. USER TABLE(用户表格)选项中选择 P1>EDIT POINT(编辑点数)

2. 输入最低电导率值(X0.0 然后按下回车

3. 输入最低浓度值%Y0.0 然后按下回车

4. 选择 SAVE CHANGES(保存更改)?然后按下回车

5. USER TABLE(用户表格)选项中选择 P2>EDIT POINT(编辑点数)

6. 输入最低电导率值(X0.0 然后按下回车

7. 输入最低浓度值%Y0.0 然后按下回车

8. 选择 SAVE CHANGES(保存更改)?然后按下回车

下列表格已经被定义:

电导率 浓度%

P1 0 0

P2 750 30

如果要插入电导率值 250 和浓度值 15,要立即选择高于输入值的电导率值。在这个例子中请选择 P2

新的导电值 250 将会成为 P2,现有的 P2 会变成 P3,如下所示:

1. USER TABLE(用户表格)选项中选择 P2>EDIT POINT(编辑点数)

2. 输入最低电导率值(X250.0 然后按下回车

3. 输入最低浓度值%Y15.0 然后按下回车

4. 选择 SAVE CHANGES(保存更改)?然后按下回车

现在表格被定义如下:

电导率 浓度%

P1 0 0

P2 250 15

P3 750 30

点数最多可以被插入 10 个。

注:

考虑在内的电导率值是根据配置的温度补偿选项进行补偿的温度。

温度表

这个过程和关于浓度表的描述相同,但是这里的 X 值是指温度,而 Y 值是用以获取一个温度补偿电导

率值而乘以非补偿式电导率值的因数。

例如,如果温度表按照如下设置:

134

中文

温度

P1 0 1

P2 20 1.1

P3 40 1.2

这个可以按照下图显示:

这表示 10°的温度和 1.05 这个因数相关。因此,在 10°时,非补偿式电导率值 10 mS 将会产生一个

10.5mS/cm 的温度补偿值(即 10 mS/cm 乘以因数 1.05)。

校准传感器

关于传感器校准

传感器特性会随着时间的推移缓慢变化,并导致传感器丧失准确性。必须定期校准传感器以保持准确

性。校准频率根据应用而有所不同,且最好根据经验确定校准频率。

接触传导传感器使用空气(零校准)和制程样本定义校准曲线。若使用制程样本,则必须通过有保证的

辅助验证仪器确定参考值。

感应传导传感器使用空气(零校准)和基准溶液或制程样本定义校准曲线。建议使用参考溶液校准,

实现最佳的准确度。若使用制程样本,则必须通过有保证的辅助验证仪器确定参考值。

校准限制

如果数值为目标值的 ± 10%,则校准失败。

电极常数

校准之前,确保传感器信元参数正确。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

2. 如果控制器的安全菜单设有密码,则输入密码。

3. 选择 CELL CONSTANT(信元常数)并按 Enter

4. 接触传导传感器:选择传感器的信元 K 范围(0.010.1 1.0,然后输入粘贴在传感器上的标签

上印刷的实际 K 值。

感应传导传感器:输入粘贴在传感器上的标签上印刷的实际 K 值。

零点校准程序

使用零校准程序定义传感器的唯一零点。

1. 从过程溶液中取出传感器。使用清洁的毛巾清擦,以确保传感器干燥。

2. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

3. 如果控制器安全菜单设有密码,则输入密码。

中文

135

4. 选择 ZERO CAL(零校准)并按 Enter

5. 在校准过程中选择输出信号的选项:

选项 说明

ACTIVE(有效) 仪器在校准过程中发送当前测量的输出值。

HOLD(保持) 传感器输出值在校准过程中保持为当前测量值。

TRANSFER(转换) 在校准过程中发送预设的输出值。要更改预设值,请参阅控制器用户手册。

6. 将传感器置于空气中并按 Enter

7. 查看校准结果:

PASS(合格)传感器已校准,可以测量样本。

FAIL(失败)校准超出可接受范围。清理传感器并重试有关详细信息,请参考故障排除

140

8. 如果校准合格,则按 Enter 继续。

9. 如果在 CAL OPTIONS(校准选项)菜单中将操作员 ID 的选项设置为 YES(是)则输入操作员 ID

请参阅 更改校准选项 139

10. NEW SENSOR(新传感器)屏幕上,选择传感器是否是新的:

选项 说明

传感器之前未通过此控制器校准。传感器的运行天数和之前的校准曲线将重设。

传感器之前已通过此控制器校准。

11. 将传感器返回制程并按 Enter。输出信号恢复激活状态,且测量屏幕上将显示测量的试样值。

注:

如果输出模式设为保持或转换,则选择输出恢复激活状态的延迟时间。

处理样本校准

传感器可以保留在处理样本中,或可倒出一部分处理样本以备校准。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

2. 如果控制器安全菜单设有密码,则输入密码。

3. 选择 SAMPLE CAL(样本校准)并按 Enter

4. 在校准过程中选择输出信号的选项:

选项 说明

ACTIVE(有效) 仪器在校准过程中发送当前测量的输出值。

HOLD(保持) 传感器输出值在校准过程中保持为当前测量值。

TRANSFER(转换) 在校准过程中发送预设的输出值。要更改预设值,请参阅控制器用户手册。

5. 当传感器位于处理样本中时,按 Enter。显示测量值。等待数值稳定并按 Enter

6. 使用经认证的次级验证仪器测量电导率数值。如果数值与显示的不同,则使用箭头键输入该数值并

Enter

7. 查看校准结果:

PASS(合格)传感器已校准,可以测量样本。

FAIL(失败)校准超出可接受范围。清理传感器并重试。有关详细信息,请参考故障排除

140

8. 如果校准合格,则按 Enter 继续。

9. 如果在 CAL OPTIONS(校准选项)菜单中将操作员 ID 的选项设置为 YES(是)则输入操作员 ID

请参阅 更改校准选项 139

136

中文

10. NEW SENSOR(新传感器)屏幕上,选择传感器是否是新的:

选项 说明

传感器之前未通过此控制器校准。传感器的运行天数和之前的校准曲线将重设。

传感器之前已通过此控制器校准。

11. 将传感器返回制程并按 Enter。输出信号恢复激活状态,且测量屏幕上将显示测量的试样值。

注:

如果输出模式设为保持或转换,则选择输出恢复激活状态的延迟时间。

以参考溶液标定(感应传导传感器)

校准调整传感器读数,以匹配参考溶液的值。使用与预期测量读数相同或比预期测量读数更大的值的参

考溶液。

注:

如果首次校准传感器,务必首先完成零点校准。

1. 用去离子水彻底冲洗未用过的传感器。

2. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

3. 如果控制器的安全菜单设有密码,则输入密码。

4. 选择 SOLN CAL(溶液校准)并按 Enter

5. 在校准过程中选择输出信号的选项:

选项 说明

ACTIVE(有效) 仪器在校准过程中发送当前测量的输出值。

HOLD(保持) 传感器输出值在校准过程中保持为当前测量值。

TRANSFER(转换) 在校准过程中发送预设的输出值。要更改预设值,请参阅控制器用户手册。

6. 将传感器放入参考溶液中。确保感应区域完全浸入溶液。搅动传感器,以去除气泡。

7. 等待传感器与溶液温度相等。如果过程溶液与参考溶液的温差很大,此过程可能需要 30 分钟或以

上。

8. 当传感器位于基准溶液中时,按 Enter

9. 使用箭头键输入基准溶液温度并按 Enter

10. 使用箭头键输入基准溶液斜率并按 Enter。显示测量值。等待值稳定。

11. 使用箭头键输入基准值并按 Enter

12. 查看校准结果:

PASS(合格)传感器校准并可以测量样本。显示新信元常数 K 值。

FAIL(失败)校准超出可接受极限。清理传感器并使用全新的基准溶液重试。有关详细信息,

请参考故障排除 140

13. 如果校准合格,则按 Enter 继续。

14. 如果在 CAL OPTIONS(校准选项)菜单中将操作员 ID 的选项设置为 YES(是)则输入操作员 ID

请参阅 更改校准选项 139

15. NEW SENSOR(新传感器)屏幕上,选择传感器是否是新的:

选项 说明

传感器之前未通过此控制器校准。传感器的运行天数和之前的校准曲线将重设。

传感器之前已通过此控制器校准。

16. 将传感器返回制程并按 Enter。输出信号恢复激活状态,且测量屏幕上将显示测量的试样值。

注:

如果输出模式设为保持或转换,则选择输出恢复激活状态的延迟时间。

电阻器校准(接触传导传感器)

这种校准有时被称作电子校准,是用来验证电气连接,而不是传感器本身。

中文

137

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

2. 如果控制器的安全菜单中激活合格代码,则输入合格代码。

3. 选择 RESISTOR CAL(电阻器校准)并按 Enter

4. 在校准过程中选择输出信号的选项:

选项 说明

ACTIVE(有效) 仪器在校准过程中发送当前测量的输出值。

HOLD(保持) 传感器输出值在校准过程中保持为当前测量值。

TRANSFER(转换) 在校准过程中发送预设的输出值。要更改预设值,请参阅控制器用户手册。

5. 断开传感器线缆并按 Enter。在传感器线缆的接口 2-3 上连接一个 50 kΩ5kΩ500 kΩ 50 kΩ

电阻(准确度±0.05%)并按 Enter。使用箭头键输入电阻器的数值并按 Enter

6. 查看校准结果:

PASS(通过)校准成功

FAIL(失败)电池常数超出可接受范围。清理传感器并重试。有关详细信息,请参考故障排除

140

7. 如果校准合格,则按 Enter 继续。

8. 如果在 CAL OPTIONS(校准选项)菜单中将操作员 ID 的选项设置为 YES(是)则输入操作员 ID

请参阅 更改校准选项 139

9. NEW SENSOR(新传感器)屏幕上,选择传感器是否是新的:

选项 说明

传感器之前未通过此控制器校准。传感器的运行天数和之前的校准曲线将重设。

传感器之前已通过此控制器校准。

10. 重新连接传感器,将其返回制程并按 Enter。输出信号恢复激活状态,且测量屏幕上将显示测量的

试样值。

注:

如果输出模式设为保持或转换,则选择输出恢复激活状态的延迟时间。

电阻器校准

这种校准有时被称作电子校准,是用来验证电气连接,而不是传感器本身。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

2. 如果控制器的安全菜单中激活合格代码,则输入合格代码。

3. 选择 RESISTOR CAL(电阻器校准)并按 Enter

4. 在校准过程中选择输出信号的选项:

选项 说明

ACTIVE(有效) 仪器在校准过程中发送当前测量的输出值。

HOLD(保持) 传感器输出值在校准过程中保持为当前测量值。

TRANSFER(转换) 在校准过程中发送预设的输出值。要更改预设值,请参阅控制器用户手册。

5.

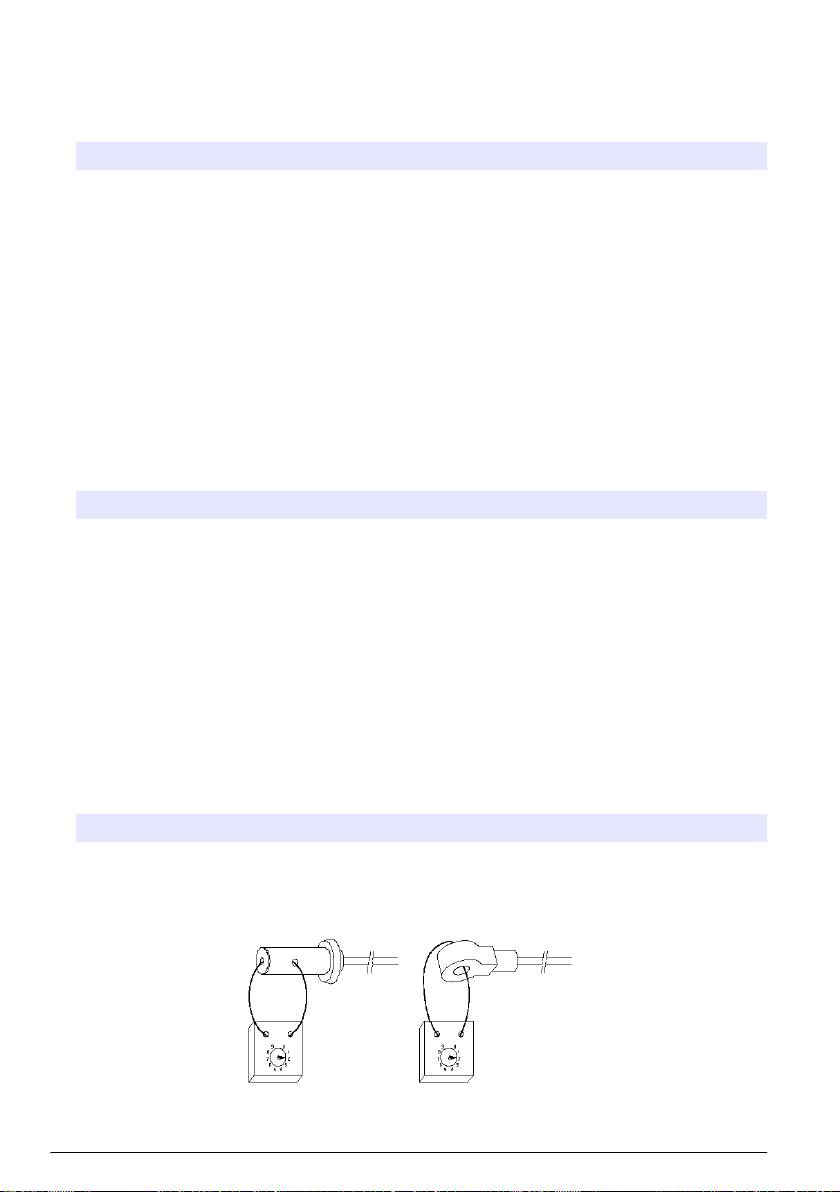

从样本中取出传感器。把 5 kΩ500 Ω 50 Ω 5 Ω 的电阻回路套在传感器上并且按下 回车,当

显示的电阻值稳定时。使用箭头键输入电阻器的数值并按下回车

138

中文

6. 查看校准结果:

PASS(通过)校准成功

FAIL(失败)校准超出可接受极限。清理传感器并重试。有关详细信息,请参考故障排除

140

7. 如果校准合格,则按 Enter 继续。

8. 如果在 CAL OPTIONS(校准选项)菜单中将操作员 ID 的选项设置为 YES(是)则输入操作员 ID

请参阅 更改校准选项 139

9. NEW SENSOR(新传感器)屏幕上,选择传感器是否是新的:

选项 说明

传感器之前未通过此控制器校准。传感器的运行天数和之前的校准曲线将重设。

传感器之前已通过此控制器校准。

10. 重新连接传感器,将其返回制程并按 Enter。输出信号恢复激活状态,且测量屏幕上将显示测量的

试样值。

注:

如果输出模式设为保持或转换,则选择输出恢复激活状态的延迟时间。

温度校准

温度传感器出厂前已经校准。但是,建议在校准测量传感器之前务必校准温度传感器。

1. 将传感器置于装有已知温度水溶液的容器中。使用精确的温度计或单独的仪器测量水温。

2. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

3. 如果控制器安全菜单设有密码,则输入密码。

4. 选择 1 PT TEMP CAL1 点温度校准)并按 Enter

5. 显示原始温度数值。按 Enter

6. 如果与显示值不同,则输入正确数值并按 Enter

7. Enter 确认校准。

退出校准过程

如果校准期间按返回键,用户可以退出校准。

1. 校准期间按返回键。 将显示三个选项:

选项 说明

退出校准 停止校准。新校准必须从头开始。

BACK TO CAL(后退到校准) 返回到校准

离开校准 暂时退出校准。可访问其他菜单。要返回校准,按菜单键并选择 SENSOR

SETUP(传感器设置)。

2. 使用箭头键选择选项之一并按 Eter

更改校准选项

用户可以从该菜单中设置校准提示或添加操作员 ID 和校准数据。

1. 菜单键并选择 SENSOR SETUP(传感器设置)>[选择传感器]>CALIBRATE(校准)。

2. 如果控制器的安全菜单设有密码,则输入密码。

中文

139

3. 选择 CAL OPTIONS(校准选项)并按 Enter

4. 使用箭头键选择一个选项并按 Enter

选项 说明

校准提示 设置提示下一次校准的时间,可用天数、月数或年数表示——从列表中选择需要延迟的时间。

校准操作员 ID 包括操作员 ID 和校准数据 — YES(是)或 NO(否)(默认设置)。在校准过程中输入 ID

故障排除

间歇数据

校准期间不向数据日志发送数据,否则会造成数据日志中存在间歇数据的区域。

测试接触传导传感器

1 传感器接头

1 电极 2 Pt 100

1. 断开传感器与控制器之间的连接。

2. 电极:检查两个电极之间的绝缘。 传感器干燥和暴露于空气时,电阻应为无穷大。

3. Pt100:将在连接器上直接测得的电阻数值与以下数值进行比较:

温度 () 电阻 (Ω)

0 100.00

10 103.90

20 107.70

30 111.67

40 115.54

50 119.40

60 123.24

70 127.07

80 130.89

90 134.70

100 138.50

测试感应传导传感器

如果对传感器的运行有疑问,则将传感器控制器断开,但是保持当前样本制程中。检查端子上所示的下

列电阻值(另请参部接线表 1 129):

140

中文
