Obr. 12 Přípojky na hlavní obvodové desce

Připojení k napájení

V A R O V Á N Í

Nebezpečí poranění elektrickým proudem. Na hlavní ochranný

uzemňovací konektor použijte skládací kruhovou koncovku.

V A R O V Á N Í

Nebezpečí poranění elektrickým proudem a nebezpečí požáru. Ujistěte se,

že dodaný kabel a nezamykací zástrčka splňují platné zákonné předpisy v dané

zemi.

V A R O V Á N Í

Nebezpečí poranění elektrickým proudem. Ujistěte se, že je hlavní

ochranný uzemňovací vodič zapojen s nízkým odporem menším než

0,1 ohm. Připojený vodič musí mít stejný jmenovitý proud jako vodič

elektrické sítě se střídavým napětím.

U P O Z O R N Ě N Í

Přístroj se používá pouze pro jednofázovou přípojku.

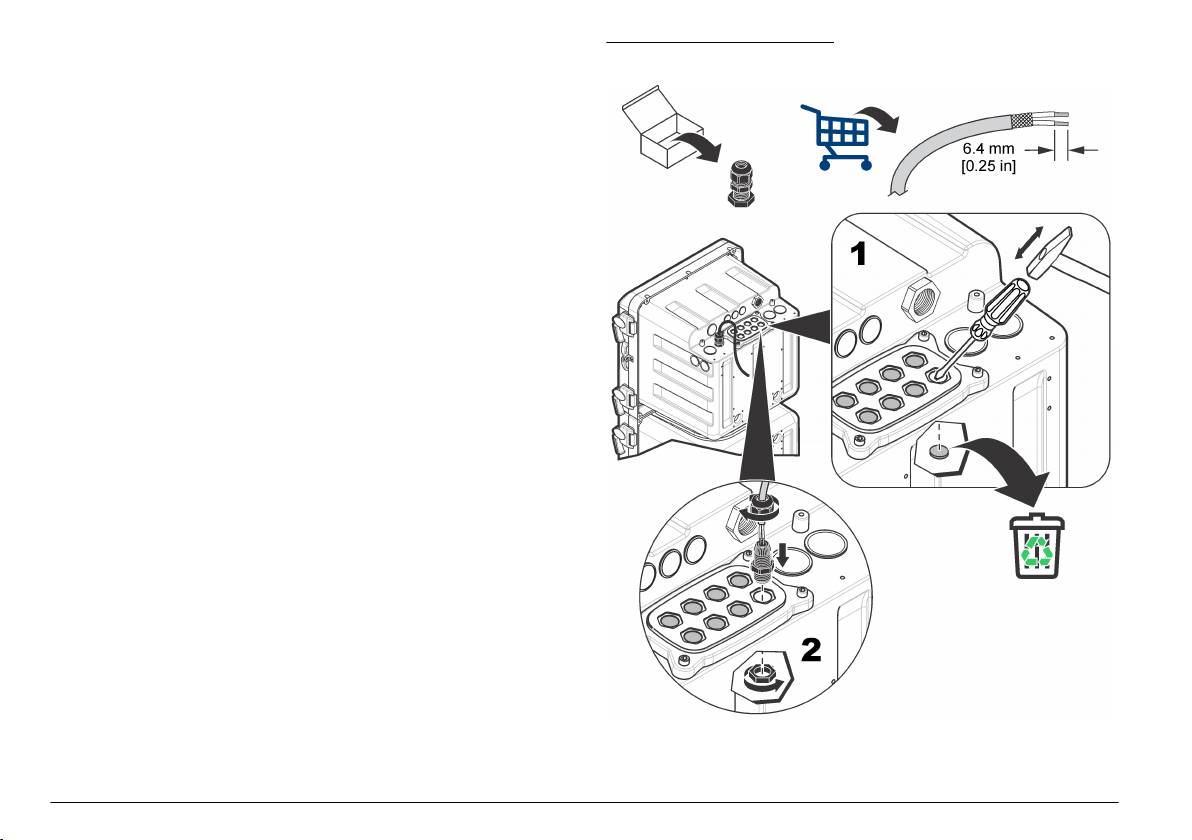

Instalace kabelu: Výrobce doporučuje používat volitelný kabel

a ucpávku. Seznam náhradních dílů naleznete v příručce pro údržbu.

Pokud si zákazník opatří vlastní kabel, musí mít tři vodiče ozn. 18 AWG

a délku alespoň 3 metry. Pro dodržení ekologické specifikace přístroje

používejte těsnící ochranu proti namáhání. Viz Technické údaje

1 Připojení duálního

4 Digitální vstupy 7 Napájecí výstup

na straně 110. Podrobnosti k připojení napájení k přístroji naleznete

monitoru

v části Tabulka 3, Tabulka 4 a Obr. 13.

2 Připojení inteligentní

5 Napájecí vstup 8 Kontrolka výstupu

sondy

napájení (svítí =

k analyzátoru

je připojeno napájení)

3 Výstupy 4–20 mA 6 Spínač a kontrolka

9 Relé

napájení (svítí =

analyzátor je zapnutý)

Čeština 121

Tabel 1 Generelle specifikationer (fortsat)

Tabel 2 Målespecifikationer (fortsat)

Specifikation Detaljer

Specifikation Detaljer

Beslag Prøveledning og prøve-bypassdræn:

Reaktionstid Typisk 9,5 minutter ved 25 °C (77 °F), ændres ved

6 mm OD, beslag til plastikrørføring

temperaturskift

(tryk og tilslut)

Stabiliseringstid Efter indledende opstart eller årlig vedligeholdelse:

Luftindløb til luftudtømning: 6 mm OD

5 målecyklusser

beslag til plastikrørføring (tryk og

tilslut)

Efter standby: 1 målecyklus

Kemiske dræn og beholderdræn:

Efter kalibrering: 0 målecyklusser

11 mm (7/16 in.) ID-beslag til

Kalibreringstid Hældningskalibrering: 10 minutter

påsætning på blød plastikrørføring

Nul-kalibrering: 10 minutter

Prøvetryk, gennemløbshastighed og

Tryk: 2-87 psi til forudindstillet

temperatur

trykregulator

Laveste detektionsgrænse 0,5 µg/l

Gennemløbshastighed:

Reagensforbrug Forbrug: 5 l af hver reagens for hver 90 dage med

55-300 mL/minut

en cyklustid på 15 minutter

Temperatur: 5 til 50 °C (41 til 122 °F)

Beholder: 2 l, PETE med polypropylenhætter

Antal prøvestrømme 1, 2, 4 eller 6: programmerbar

Standardbrug Brug: 2 l standard for hver 10 kalibreringer

sekvens

Beholder: 2 l, PETE med polypropylenhætter

Luftudtømning (ekstraudstyr) 0,425 m

3

/time (15 scfh

1

), instrument,

kvalitet, luft

1

Nøjagtigheden er baseret på udelukkende brug af reagenser fra Hach.

Certificeringer ETL-certificeret til UL- og CSA-

standarder, CE-mærket

1

standard kubikfod i timen

Oplysninger vedr. sikkerhed

Tabel 2 Målespecifikationer

B E M Æ R K N I N G

Specifikation Detaljer

Producenten er ikke ansvarlig for eventuelle skader på grund af forkert

Lyskilde Klasse 1M lysdiode med peak-bølgelængde på

anvendelse eller misbrug af dette produkt, herunder uden begrænsning direkte

810 nm

skader, hændelige skader eller følgeskader, og fraskriver sig ansvaret for

sådanne skader i det fulde omfang, som tillades ifølge gældende lov. Kun

Måleområde 0,5–5000 µg/l som SiO

2

brugeren er ansvarlig for at identificere alvorlige risici ved anvendelsen og

installere relevante mekanismer til beskyttelse af processerne i forbindelse med

Nøjagtighed

1

0-500 µg/l: ±1 % eller ±1 µg/l (alt efter hvilken værdi,

en eventuel fejl på udstyret.

der er størst), 500–5000 µg/l: ±5 %

Læs hele manualen, inden udpakning, installation eller betjening af dette

Præcision/repeterbarhed ±0,5 ppb eller ±1 % (alt efter hvilken værdi, der er

udstyr. Overhold alle farehenvisninger og advarsler. Undladelse heraf

størst)

128 Dansk

kan medføre, at brugeren kommer alvorligt til skade eller beskadigelse af

Dette symbol identificerer risiko for kemisk skade og angiver, at kun

apparatet.

personer, der er kvalificerede og uddannet til at arbejde med

Kontroller, at den beskyttelse, som dette udstyr giver, ikke forringes. Du

kemikalier, bør håndtere kemikalier eller udføre vedligeholdelse af

kemiske leveringssystemer i forbindelse med udstyret.

må ikke bruge eller installere dette udstyr på nogen anden måde end

den, der er angivet i denne manual.

Dette symbol angiver, at der er risiko for elektrisk stød og/eller

dødsfald pga. elektrisk stød.

Brug af risikoinformation

F A R E

Dette symbol angiver, at den afmærkede del kan være varm og skal

Angiver en eventuel eller overhængende farlig situation, der vil medføre dødsfald

berøres med forsigtighed.

eller alvorlige kvæstelser, hvis den ikke undgås.

A D V A R S E L

Dette symbol indikerer, at der er brandfare.

Angiver en potentiel eller umiddelbart farlig situation, som kan resultere i død

eller alvorlig tilskadekomst, hvis den ikke undgås.

F O R S I G T I G

Dette symbol identificerer tilstedeværelsen af et stærkt ætsende eller

andet farligt stof og risiko for kemisk skade. Kun personer, der er

Indikerer en potentiel farlig situation, der kan resultere i mindre eller moderat

kvalificeret og uddannet til at arbejde med kemikalier, bør håndtere

tilskadekomst.

kemikalier eller udføre vedligeholdelse af kemiske leveringssystemer

i forbindelse med udstyret.

B E M Æ R K N I N G

Angiver en situation, der kan medføre skade på instrumentet, hvis ikke den

BEMÆRK: Kontakt udstyrsproducenten eller -leverandøren og få vejledning

vedrørende aflevering af udtjent udstyr, producentleveret elektrisk tilbehør og alle

undgås. Oplysninger, der er særligt vigtige.

andre genstande for genbrug eller korrekt bortskaffelse.

Elektrisk udstyr markeret med dette symbol må ikke bortskaffes i det

Sikkerhedsmærkater

offentlige europæiske renovationssystem efter den 12. august 2005. I

overensstemmelse med europæiske lokale og nationale forordninger

Læs alle skilte og mærkater, som er placeret på apparatet. Der kan

(EU-direktiv 2002/96/EF) skal brugere af elektrisk udstyr nu returnere

opstå person- eller instrumentskade, hvis forholdsreglerne ikke

gammelt eller udtjent udstyr til producenten til bortskaffelse. Dette

respekteres. Hvis der er placeret et symbol på apparatet, kan det findes i

koster ikke brugeren noget.

brugermanualen sammen med fare- eller forsigtighedsanvisningerne.

Dette er sikkerhedsalarmsymbolet. Overhold alle

Certificering

sikkerhedsmeddelelser, der følger dette symbol, for at undgå

Canadian Radio Interference-Causing Equipment Regulation,

potentiel kvæstelse. Se brugsanvisningen vedrørende drifts- eller

sikkerhedsoplysninger, hvis det vises på instrumentet.

IECS-003, Klasse A:

Producenten opbevarer understøttende testfortegnelser.

Dette symbol angiver, at der skal bæres beskyttelsesbriller.

Dette Klasse A digitiale apparat opfylder alle krav i the Canadian

Interference-Causing Equipment Regulations.

Dansk 129

Cet appareil numérique de classe A répond à toutes les exigences de la

Produktoversigt

réglementation canadienne sur les équipements provoquant des

interférences.

F A R E

FCC del 15, klasse "A" grænser

Kemiske eller biologiske farer. Hvis dette instrument anvendes til at

Producenten opbevarer understøttende testfortegnelser. Enheden

overvåge en behandlingsproces og/eller et kemisk tilførselssystem,

hvor der gælder lovbestemte begrænsninger og overvågningskrav i

overholder Afs. 15 i FCCs regelsæt. Anvendelsen er underlagt følgende

forbindelse med folkesundhed, offentlig sikkerhed, føde- og

betingelser:

drikkevareproduktion eller -forarbejdning, ligger ansvaret hos brugeren

af instrumentet med hensyn til at kende og overholde enhver

1. Udstyret må ikke forårsage skadelig interferens.

gældende bestemmelse og at sikre tilstrækkelige og egnede tiltag for

2. Udstyret skal acceptere modtaget interferens hvilket omfatter

at overholde gældende bestemmelser, såfremt instrumentet ikke

interferens, der kan forårsage uønsket drift.

fungerer.

Ændringer og modifikationer af dette udstyr, som ikke er udtrykkeligt

Analysatoren måler koncentrationen af silika i vand i kraftværker og i

godkendt af den part som er ansvarlig for overholdelsen, kan ophæve

industrivand. Den kemiske analyse anvender molybdæn-metoden

*

brugerens ret til at betjene udstyret. Dette udstyr er blevet testet og

tilpasset fra standardmetoderne.

overholder grænserne for Klasse A digitalt udstyr i overensstemmelse

Se Figur 1 for at se en oversigt over analysator

. Dørene kan nemt

med Afs. 15 af FCCs regelsæt. Disse grænser er designet til at yde

afmonteres for nemmere adgang. Se Figur 2.

rimelig beskyttelse mod skadelig interferens når udstyret betjenes i et

kommercielt miljø. Dette udstyr genererer, bruger og kan udsende

radiofrekvensenergi og kan, hvis det ikke installeres og anvendes i

overensstemmelse med brugervejledningen, forårsage skadelige

interferens for radiokommunikationer. Anvendelse af dette udstyr i et

beboelsesområde vil sandsynligvis forårsage skadelig interferens, i

hvilket tilfælde brugeren skal udbedre inteferensen for egen regning.

Følgende teknikker kan anvendes til at reducere problemer med

interferens:

1. Afbryd udstyret fra strømkilden for at kontrollere om det er kilden til

interferensen.

2. Hvis udstyret er forbundet til den samme stikkontakt som den enhed

der oplever interferensen, skal udstyret forbindes til en anden

stikkontakt.

3. Flyt udstyret væk fra den enhed som modtager interferensen.

4. Indstil modtageantennen på den enhed, der modtager interferens,

igen.

5. Prøv kombinationer af ovennævnte.

*

Standard Methods for the Examination of Water and Wastewater, 21st Edition, 2005, Centennial Edition, APHA, AWWA, WEF, pp 4–167, 4500-

SiO

2

D.

130 Dansk

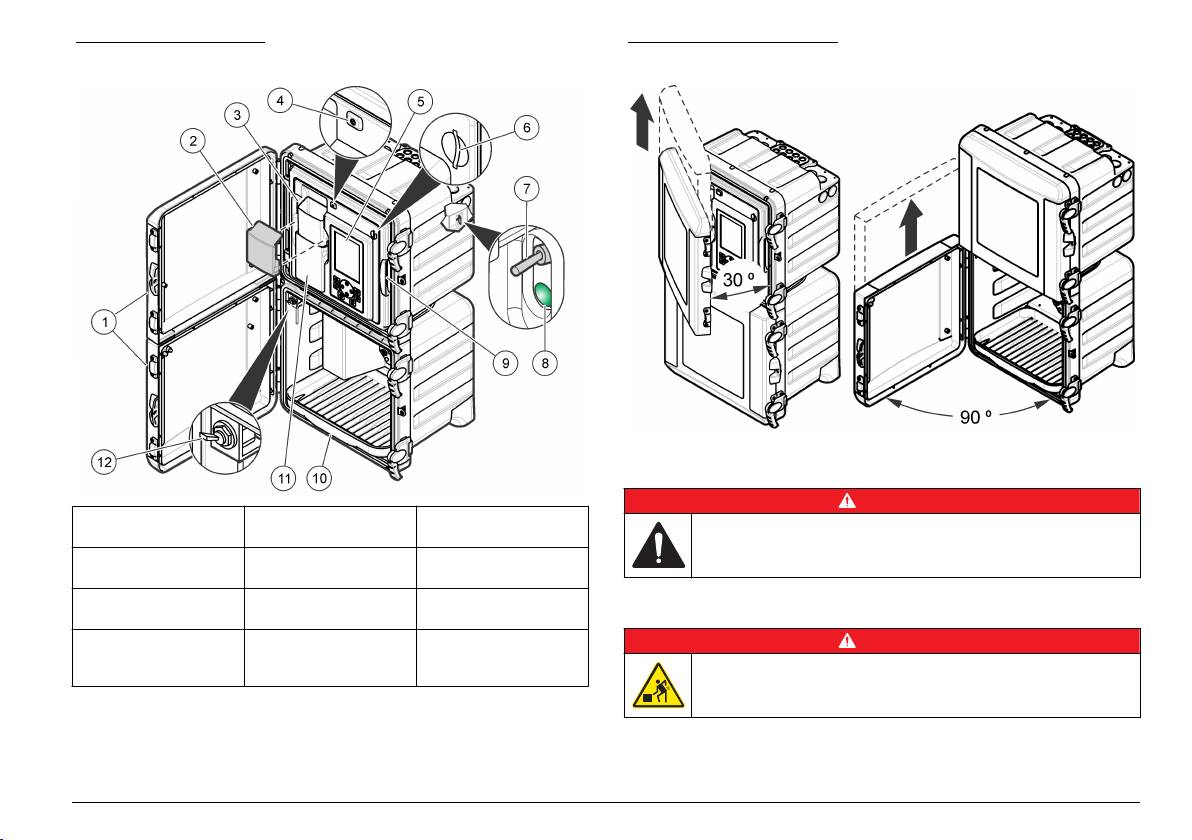

Figur 1 Produktoversigt

Figur 2 Afmontering af dør

Installation

F A R E

1 Øverste og nederste

5 Display og tastatur 9 Analysepanel

døre

Flere farer. Kun kvalificeret personale må udføre de opgaver, som er

2 Tragtdæksel 6 SD-kortåbning 10 Holder til

beskrevet i dette afsnit i dokumentet.

reagensflasker

3 Indløbstragt til prøve 7 Afbryderkontakt 11 Farvemålerens

Mekanisk installation

dæksel

4 Status-indikatorlampe 8 Lysdiode for strøm

12 Ventil til hentning af

F A R E

(tændt = analysatoren

prøve

er tændt)

Risiko for kvæstelse eller dødsfald. Sørg for, at vægmonteringen kan

holde 4 gange udstyrets vægt.

Dansk 131

A D V A R S E L

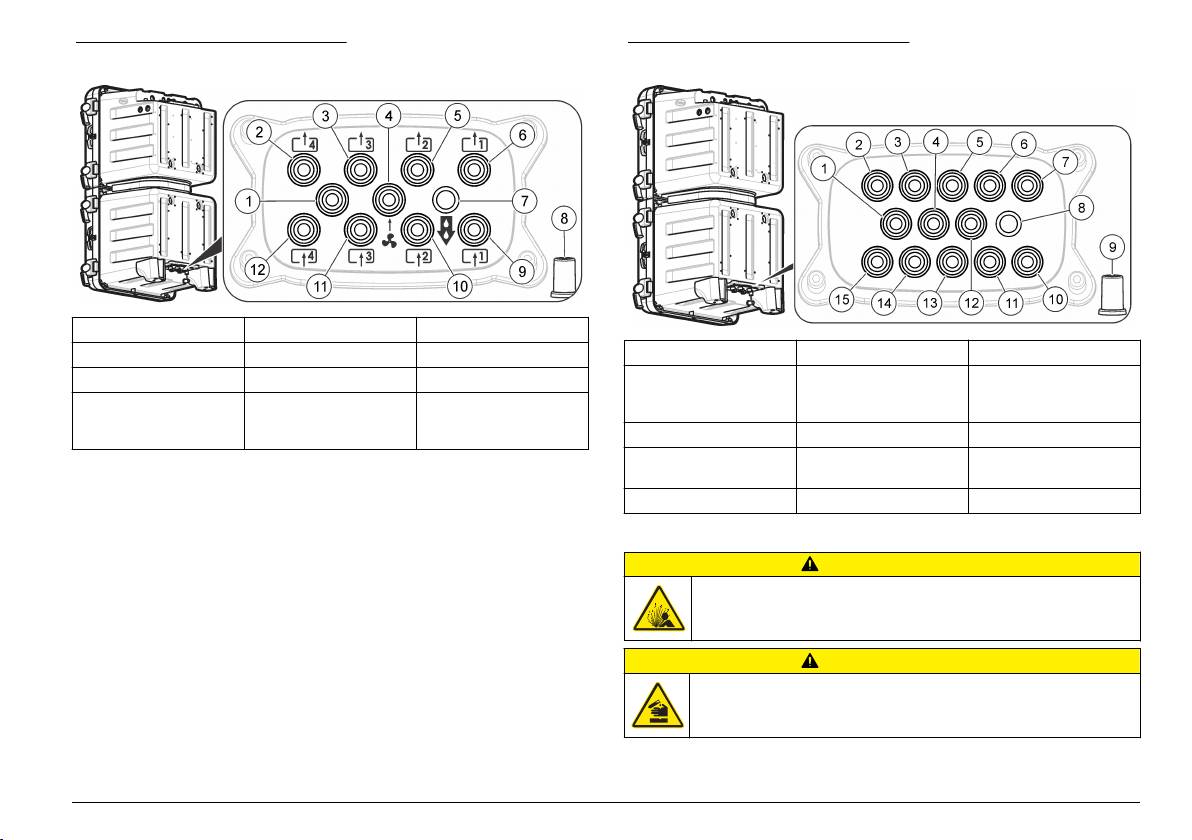

Figur 3 Porte til en eller to prøvestrømme

Fare for personskade. Instrumenter eller komponenter er tunge. Få

hjælp ved installation eller flytning.

A D V A R S E L

Fare for personskade. Produktet er tungt. Sørg for, at udstyret er

sikkert fastgjort til en væg, et bord eller gulvet for sikker betjening.

Installer analysatoren indendørs i et ufarligt miljø. Se dokumentationen,

der medfølger monteringsværktøjet.

Rørarbejde

F A R E

Brandfare. Dette produkt er ikke beregnet til brug sammen med

brændbare væsker.

1 Drænåbning - hold

4 Indløb til

7 Beholderdræn til spild

åben

luftudtømning

eller lækage

(ekstraudstyr)

B E M Æ R K N I N G

2 Ikke anvendt 5 Prøve 1 bypass-dræn 8 Prøve 1 indløb

Installer ikke reagenserne, før alt rørarbejdet er fuldført.

3 Kun to

6 Kemisk dræn 9 Kun to

Sørg for at rør med den specificerede størrelse.

prøvestrømsanalysatorer:

prøvestrømsanalysatorer:

Prøve 2 bypass-dræn

Prøve 2 indløb

Adgangsporte til rørføring

Før rørforbindelserne gennem adgangsportene til rørføring. Se Figur 3,

Figur 4 eller Figur 5. Sørg for at holde normen for kabinettet ved at sætte

propper i alle ubrugte porte.

Anvendes der en ekstern luftudtømningsanordning, henvises der til den

medfølgende brugsanvisning til luftudtømningssættet, hvad angår

afmontering af blæserfiltret mhp. udskiftning med en prop. Se

brugermanualen for at få anvisninger i aktivering af

luftudtømningsanordningen. Se vedligeholdelses- og

fejlfindingsmanualen for oplysninger om reservedelsnummeret på

luftudtømningssættet.

132 Dansk

Figur 4 Porte til fire prøvestrømme

Figur 5 Porte til seks prøvestrømme

1 Ikke anvendt 5 Prøve 2 bypass-dræn 9 Prøve 1 indløb

2 Prøve 4 bypass-dræn 6 Prøve 1 bypass-dræn 10 Prøve 2 indløb

1 Prøve 6 bypass-dræn 6 Prøve 2 bypass-dræn 11 Prøve 2 indløb

3 Prøve 3 bypass-dræn 7 Kemisk dræn 11 Prøve 3 indløb

2 Prøve 5 bypass-dræn 7 Prøve 1 bypass-dræn 12 Indløb til

luftudtømning

4 Indløb til

8 Beholderdræn til spild

12 Prøve 4 indløb

(ekstraudstyr)

luftudtømning

eller lækage

(ekstraudstyr)

3 Prøve 4 bypass-dræn 8 Kemisk dræn 13 Prøve 3 indløb

4 Prøve 6 indløb 9 Beholderdræn til spild

14 Prøve 4 indløb

eller lækage

5 Prøve 3 bypass-dræn 10 Prøve 1 indløb 15 Prøve 5 indløb

Rørføring af prøve- og drænledningerne

F O R S I G T I G

Eksplosionsfare. Brug kun den regulator, der følger med fra

producenten.

F O R S I G T I G

Fare for eksponering for kemiske stoffer. Bortskaf kemikalier og affald i

overensstemmelse med lokale, regionale og nationale bestemmelser.

Dansk 133

B E M Æ R K N I N G

Figur 6 Prøve- og drænledninger

Tilslut ikke drænledningerne til andre ledninger, da der ellers kan opstå modtryk

og ske skade på analysator. Sørg for at drænledningerne er åbne mod

udluftning.

B E M Æ R K N I N G

For at forebygge at der opstår modtryk og sker skade på analysator, skal du

sørge for at analysatoren ligger højere end facilitetens anvendte dræn, og at

drænlinjen har en konstant nedadgående hældning.

B E M Æ R K N I N G

Trykregulatoren indstilles til et fast tryk og kan ikke ændres.

Brug den medfølgende rørføring (6 mm), Y-sien med filter og

trykegulatoren til at føre drænet og prøven til analysatoren. Se Figur 6.

Prøveledningens rør, der fører ind i rørføringens adgangsporte, skal

være 6 mm. Der kan anvendes rørføring på 1/4 in. op til ventilen/Y-sien

men ikke ind i adgangsportene til analysatorens rørføring.

1 Prøve ind

4 Ikke-justerbar

7 Beholderdræn

(enkeltstrøm)

trykregulator (indstillet

til 4 psi til beskyttelse

af analysatoren)

2 Lukkeventil 5 Prøvens bypass-

dræn

3 Y-si med filter 6 Kemisk dræn

Retningslinjer for prøveledning

Vælg et godt, repræsentativt prøvested for den bedste instrumentydelse.

Prøven skal være repræsentativ for hele systemet.

For at undgå uregelmæssige aflæsninger:

134 Dansk

• Udtag prøver fra steder, der er tilstrækkeligt langt væk fra steder, hvor

Bypass gennemløbshastigheden kan justeres, når analysator er i

kemiske stoffer tilsættes processtrømmen.

nedlukningstilstand. Juster gennemløbshastigheden for prøve-

•

Sørg for, at prøverne er blandet tilstrækkeligt.

bypassledningen med gennemløbsventilen som vist i Figur 8

eller

Figur 9. Se Specifikationer på side 127 for at få oplysninger om området

• Sørg for, at alle kemiske reaktioner er fuldførte.

for prøvens gennemløbshastighed. Anvend et eksternt måleapparat til at

Tilslutning af prøvestrøm

måle gennemløbshastigheden i bypassledningen. For at få hurtigere

respons på ændringer i processtrømmen, når processtrømmen er langt

Monter hver enkelt prøveledning midt på et større procesrør for at

væk fra analysator, kan du øge gennemløbshastigheden for prøve-

mindske interferensen fra luftbobler eller bundsediment. Figur 7 viser

bypassledningen.

eksempler på god og dårlig montering.

Hold prøveledningerne så korte som muligt for at forebygge en

Figur 8 Justering af bypassgennemløbshastighed - én strøm

ophobning af bundsediment. Sedimentet kan absorbere noget af

analytten fra prøven og forårsage lave aflæsninger. Sedimentet kan på

et senere tidspunkt frigive analytten og forårsage høje aflæsninger.

Denne udveksling med sedimentet forårsager også forsinket respons,

når analytkoncentrationen i prøven øges eller sænkes.

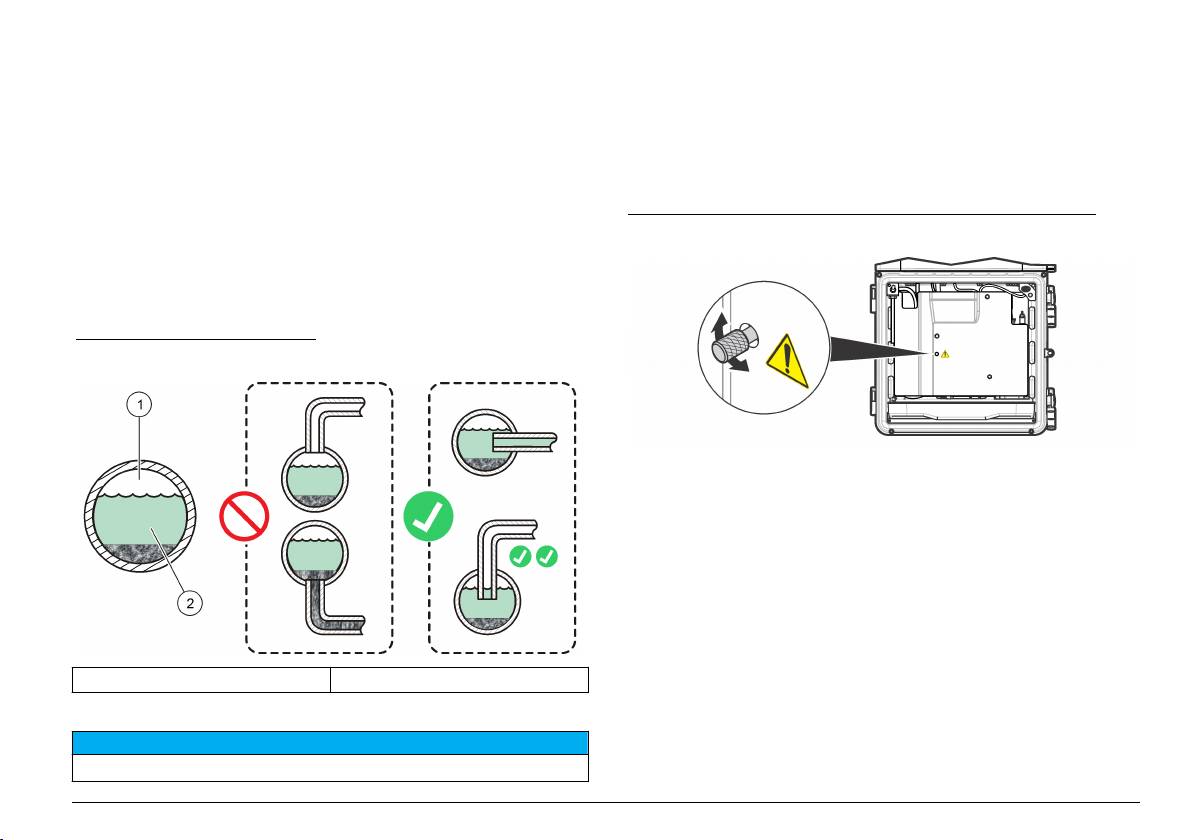

Figur 7 Prøvetagningsmetoder

1 Luft 2 Prøveflow

Indstil bypass gennemløbshastighed

B E M Æ R K N I N G

Løsn ikke skruen mere end 4 omgange for flere strømme.

Dansk 135

Figur 9 Justering af bypassgennemløbshastighed - flere strømme

F A R E

Fare for livsfarligt elektrisk stød. Undgå at tilslutte vekselstrøm direkte

til et instrument, der kører på jævnstrøm.

F A R E

Risiko for livsfarlige elektriske stød. Hvis dette udstyr anvendes

udendørs eller på steder, som kan være våde, skal der anvendes en

jordfejlsafbryder til at forbinde udstyret med dets strømnetkilde.

F A R E

Risiko for livsfarlige elektriske stød. Der kræves et beskyttende

jordstik.

F A R E

Fare for livsfarligt elektrisk stød. Brug kun beslag, som har den

angivne miljøklassifikation for montage. Følg kravene i afsnittet for

specifikationer.

A D V A R S E L

Fare for elektrisk stød. Eksternt forbundet udstyr skal have en

gældende godkendelse i henhold til det pågældende lands

sikkerhedsstandard.

A D V A R S E L

Elektrisk installation

Fare for elektrisk stød og brand. Der kræves en lokal afbryder for at

F A R E

installere ledninger.

Risiko for livsfarlige elektriske stød. Brug enten højspænding (mere

end 30 V RMS og 42,2 V PEAK eller 60 V jævnstrøm) eller

lavspænding (mindre end 30 V RMS og 42,2 V PEAK eller 60 V

A D V A R S E L

jævnstrøm). Brug ikke en kombination af højspænding og

lavspænding.

Fare for elektrisk stød og brand. Sørg for at identificere den lokale

afbryder, før du monterer ledningen

F A R E

Fare for livsfarligt elektrisk stød. Frakobl altid strømmen fra

instrumentet, før der udføres elektriske tilslutninger.

136 Dansk

A D V A R S E L

Afmonter adgangsdækslet

Fare for elektrisk stød og brand. Ved brug af instrumenter, som

Afmonter adgangsdækslet for at tilslutte til ledningsføringens klemmer.

tilsluttes vha. en ledning, skal instrumentet installeres på en sådan

Se Figur 11.

måde, at ledningen nemt kan frakobles fra stikket med

forsyningsstrøm.

Figur 11 Afmontering af adgangsdæksel

B E M Æ R K N I N G

Sørg for at udstyret tilsluttes til instrumentet i overensstemmelse med lokale,

regionale og nationale retningslinjer.

Afmonter adgangspropperne

Installer kabler og rør via portene til el-adgang. Se Figur 10. Afmonter

gummipakningspropperne ved at skubbe dem ud inde fra kabinettet for

at låse pakningen op, og tag dem helt ud ved at trække udefra. Tag de

udtrukne propper væk fra pladen til el-adgang vha. en hammer og en

skruetrækker som vist i Figur 14 på side 140

. Sørg for at holde normen

for kabinettet ved at anbringe et dæksel på alle ubrugte porte.

Figur 10 Porte til el-adgang

Oversigt over ledningstilslutninger

Figur 12 viser alle de mulige ledningsforbindelser. Sørg for at bruge den

kabeltykkelse, der er angivet for tilslutningen (se Specifikationer

på side 127

).

1 Strøm ind (kun strømledning), ingen

3 Kommunikations- og

stelplade Må ikke anvendes til el-

netværksmoduler (8x)

rør.

2 Kommunikations- og

4 Strøm ind eller ud (el-rør eller

netværksmoduler (3x)

strømledning), stelplade,

kommunikations- og

netværksmoduler (8x)

Dansk 137
