4. Select the option for the output signal during calibration:
Option Description
ACTIVE The instrument sends the current measured output value during the calibration procedure.
HOLD The sensor output value is held at the current measured value during the calibration procedure.
TRANSFER A preset output value is sent during calibration. Refer to the controller user manual to change
the preset value.
5. With the sensor in the process sample, push enter. The measured value is shown. Wait for the
value to stabilize and push enter.
6. With a certified secondary verification instrument measure the concentration value of the sample.
To avoid impurities in the sample take the measurement before the sample enters the flow
chamber. Use the arrow keys to enter this value if different from the value displayed and push
enter.
7. Review the calibration result:
• PASS—the sensor is calibrated and the calibration factor is displayed.
• FAIL—the calibration is outside of accepted limits. Clean the sensor and retry. Refer to
Troubleshooting on page 22 for more information.
8. If the calibration passed, push enter to continue.
9. If the option for operator ID is set to YES in the CAL OPTIONS menu, enter an operator ID. Refer
to Change calibration options on page 21.
10. On the NEW SENSOR screen, select whether the sensor is new:
Option Description
YES The sensor was not calibrated previously with this controller. The days of operation and previous
calibration curves for the sensor are reset.
NO The sensor was calibrated previously with this controller.
11. With the sensor still in the process push enter. The output signal returns to the active state and
the measured sample value is shown on the measure screen.
Note: If the output mode is set to hold or transfer, select the delay time when the outputs return to the active
state.
Change calibration options
The user can set a calibration reminder or include an operator ID with calibration data from this
menu.
1. Push the menu key and select SENSOR SETUP>CALIBRATE.
2. If the pass code is enabled in the security menu for the controller, enter the pass code.
3. Select CAL OPTIONS and push enter.
4. Use the arrow keys to select an option and push enter.
Option Description
CAL REMINDER Sets a reminder for the next calibration in days, months or years—select the required
delay from the list.
OP ID ON CAL Includes an operator ID with calibration data—YES or NO (default). The ID is entered
during the calibration.
Maintenance
D A N G E R
Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document.
English 21
Cleaning and decontamination
D A N G E R
Always remove power from the controller before performing maintenance activities.
The analyzer does not normally require any cleaning or decontamination. If needed, clean the
exterior of the instrument with a moist cloth and a mild soap solution. Never use cleaning agents
such as turpentine, acetone or similar products to clean the instrument, including the display and any
accessories.
Troubleshooting
Warning list
A warning icon consists of an exclamation point within a triangle. Warning icons appear on the right
of the main display below the measurement value. A warning does not affect the operation of menus,
relays and outputs. To view warnings, push the menu key and select DIAGNOSTICS. Then select
the device to view any problems associated with that device. The warning icon will no longer be
displayed once the problem has been corrected or acknowledged.
A list of possible warnings is shown in Table 5.
Table 5 Warning list for oxygen scavenger sensors
Warning Description Resolution
O2 SCAVENGER TOO
The measured value is >
Make sure that the oxygen scavenger
HIGH
10000 ppm
(hydrazine or carbohydrazide) level in the
process water is within the operating limits of
the sensor. Calibrate or replace the sensor.
O2 SCAVENGER TOO LOW The measured value is < 0 ppm Calibrate or replace the sensor.
TEMP TOO HIGH The measured temperature is >
Reduce sample temperature.
50 °C
TEMP TOO LOW The measured temperature is <
Increase sample temperature.
0 °C
CURRENT TOO HIGH The measured current > 200 mA Make sure that the oxygen scavenger
(hydrazine or carbohydrazide) level in the
process water is within the operating limits of
the sensor. Calibrate or replace the sensor.
CURRENT TOO LOW The measured current < -0.5 mA Calibrate or replace the sensor.
CAL OVERDUE The Cal Reminder time has
Calibrate the sensor.
expired
REPLACE SENSOR The sensor has been in
Replace the sensor cartridge and calibrate the
operation > 365 days
sensor. If the calibration result is pass, reset
the membrane days in the DIAG/TEST menu.
NOT CALIBRATED The sensor has not been
Calibrate the sensor.
calibrated
CAL IN PROGRESS A calibration was started but not
Return to calibration.
completed
Replacement parts and accessories
Refer to the replacement parts and accessories section of the controller documentation for controller
parts and accessories.
22
English
Note: Product and article numbers may vary for some selling regions. Contact the appropriate distributor or refer to
the company website for contact information.
Spare parts kit for 2 years - 09186=A=8000
Description Quantity Item no.
Filter 6 363877,06000
Reference electrode 1 368429,00000
Venturi injection nozzle 1 359090,00024
O-Ring for Venturi injection nozzle 1 356099,05090
Plastic cleaning beads 7 588801,75008
4 × 6 mm PE tubing 2 meters 151575,00006
Measuring cell
Description Item no.
Measuring cell 09186=A=0100
Reference electrode 368429,00000
Working electrode 09186=A=0300
Inlet elbow fitting G1/8 DN 4/6 359103,10070
Outlet fitting G1/8 DN6/8 359103,10055
Plug NPT1/8 431=201=018
Conditioning bottle with equipment 09186=A=0200
Brown glass bottle 490=010=011
Porous cartridge 09073=C=0340
Fitting G1/8 DN4/6 359103,10065
Equipped flow rate controller 09186=A=0400
Inlet fitting G1/4 DN4/6 587=006=002
Short elbow fitting G1/4 DN4/6 359103,10072
Long elbow fitting G1/4 DN4/6 587=906=002
Flow meter 694=000=001
Elbow fitting NPT1/8 DN4/6 359103,10170
Accessories
Description Item no.
Cartridge for chemical zero calibration 09186=A=0600
English 23
Inhaltsverzeichnis
Spezifikationen auf Seite 24 Betrieb auf Seite 41
Allgemeine Informationen auf Seite 26 Wartung auf Seite 44
Installation auf Seite 29 Fehlerbehebung auf Seite 44
Inbetriebnahme auf Seite 38 Ersatzteile und Zubehör auf Seite 45
Benutzeroberfläche und Navigation auf Seite 38
Zusätzliche Informationen
Zusätzliche Informationen finden Sie auf der Website des Herstellers.
Spezifikationen
Die Spezifikationen können ohne Vorankündigung Änderungen unterliegen.
Paneel
Spezifikation Details
Abmessungen 817 x 300 x 140 mm (32,2 x 11,8 x 5,5 in)
Gewicht 14,6 kg (32,15 lbs)
Probenflussrate 10—15 l/h
Betriebsdruck 0,5—6 bar (7—87 psi)
Umgebungstemperatur 0—60 °C (-32—140 °F)
Relative Feuchtigkeit 10—90%
Arbeitselektrode Platin
Zählwerkelektrode Edelstahl
Referenz Ag / AgCl / KCl 0,1 M
Messzelle Acryl
Probenkonditionierer DIPA (Diisopropylamin)
Europäische Standards EN 61326 für EMV-Klasse A; EN 601010-1 für Niederspannungssicherheit
Internationale Standards cETLus
Sensor
Spezifikation Details
Messbereich 0—500 ppb Hydrazin; 0—100 ppb Carbohydrazid
Empfindlichkeit < 0,2 ppb
Wiederholbarkeit 1 ppb oder ± 2% der Anzeige, je nachdem, welcher Wert größer ist
Erfassungsgrenze < 1 ppb
Reaktionszeit < 60 Sekunden
Temperaturmessbereich Probe 5—45 °C (41—113 °F)
24 Deutsch
Controller
Technische Daten Details
Beschreibung der Komponenten Mikroprozessor- und menügesteuerter Controller, der Sensoren
ansteuert und Messwerte anzeigt.
Betriebstemperatur –20 bis 60 °C (–4 bis 140 °F); 95 % relative Luftfeuchtigkeit, nicht
kondensierend mit Sensorleistung <7 W; –20 bis 50 °C (–4 bis 104 °F)
mit Sensorleistung <28 W
Lagertemperatur –20 bis 70 ºC (-4 bis 158 ºF); 95 % relative Luftfeuchtigkeit, nicht
kondensierend
1
Gehäuse
Metallgehäuse, Schutzart NEMA 4X/IP66, mit korrosionsbeständiger
Oberfläche
Stromversorgung Controller mit Wechselspannungsversorgung:100-240 V~ ±10 %,
50/60 Hz; Leistung 50 VA bei Sensor-/Netzwerkmodullast von 7 W,
100 VA bei Sensor-/Netzwerkmodullast von 28 W (Modbus-,
RS232/RS485-, Profibus DPV1- oder HART-Netzwerkverbindung
optional).
Controller mit 24-Volt-Gleichstromversorgung:24 V= -15 % + 20 %;
Leistung 15 W bei Sensor-/Netzwerkmodullast von 7 W, 40 W bei
Sensor-/Netzwerkmodullast von 28 W (Modbus-, RS232/RS485-,
Profibus DPV1- oder HART-Netzwerkverbindung optional).
Aufstellungshöhe Standardmäßig 2000 m ü. M. (über Meeresspiegel)
Verschmutzungsgrad/Einbaukategorie Verschmutzungsgrad 2; Einbaukategorie II
Ausgänge Zwei Analogausgänge (0-20 mA oder 4-20 mA). Jeder analoge Ausgang
lässt sich Messgrößen wie pH, Temperatur, Durchfluss oder
berechneten Werten zuordnen. Das optionale Modul wendet drei
zusätzliche analoge Ausgänge an (insgesamt 5).
Relais Für SPDT, benutzerkonfigurierte Kontakte, mit folgenden Nennwerten:
250 V~, max. Schaltlast 5 A bei wechselstrombetriebenen Controllern
bzw. 24 V=, max. Schaltlast 5 A bei gleichstrom betriebenen Controllern.
Relais sind für den Anschluss an das Stromnetz (bei Betrieb des
Controllers mit 115 - 240 V~) oder eine Gleichspannungsversorgung (bei
Betrieb des Controllers mit 24 V=) ausgelegt.
Abmessungen ½ DIN—144 x 144 x 180,9 mm (5,7 x 5,7 x 7.12 Zoll)
Gewicht 1.7 kg (3.75 lbs)
2
Einhaltungsinformationen
CE-Zulassung (alle Sensortypen). UL- und CSA-Zulassung für den
Einsatz an allgemeinen Aufstellungsorten durch ETL (alle Sensortypen).
Bestimmte Modelle mit Anschluss an das Stromnetz werden für den
Einsatz an allgemeinen Sicherheitsstandorten mit UL- und CSA-
Zulassung von Underwriter Laboratories aufgeführt (alle Sensortypen).
Digitale Kommunikation Optionaler Modbus-, RS232/RS485-, Profibus DPV1- oder HART-
Netzwerkanschluss für die Datenübertragung
Datenprotokollierung Secure Digital-Speicherkarte (maximal 32 GB) oder spezieller RS(232-
Kabelanschluss für Datenprotokollierung und Software-Updates. Der
Controller speichert ca. 20.000 Datenpunkte pro Sensor.
Gewährleistung 2 Jahre
1
Geräte mit einer Zertifizierung von Underwriters Laboratories (UL) eignen sich nur zur Verwendung in
geschlossenen Räumen und verfügen nicht über die Schutzart NEMA 4X/IP66.
2
Geräte mit Gleichstromversorgung werden nicht von UL aufgeführt.
Deutsch
25
Allgemeine Informationen
Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die
aus Fehlern oder Unterlassungen in diesem Handbuch entstanden. Der Hersteller behält sich
jederzeit und ohne vorherige Ankündigung oder Verpflichtung das Recht auf Verbesserungen an
diesem Handbuch und den hierin beschriebenen Produkten vor. Überarbeitete Ausgaben der
Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich.
Sicherheitshinweise
H I N W E I S
Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung oder Missbrauch dieses Produkts
entstehen, einschließlich, aber ohne Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche
Haftung im gesetzlich zulässigen Umfang ab. Der Benutzer ist selbst dafür verantwortlich, schwerwiegende
Anwendungsrisiken zu erkennen und erforderliche Maßnahmen durchzuführen, um die Prozesse im Fall von
möglichen Gerätefehlern zu schützen.
Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät auspacken, aufstellen oder
bedienen. Beachten Sie alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren
Verletzungen des Bedieners oder Schäden am Gerät führen.
Stellen Sie sicher, dass die durch dieses Messgerät bereitgestellte Sicherheit nicht beeinträchtigt
wird. Verwenden bzw. installieren Sie das Messsystem nur wie in diesem Handbuch beschrieben.
Bedeutung von Gefahrenhinweisen
G E F A H R
Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder
zu schweren Verletzungen führt.
W A R N U N G
Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder
zu schweren Verletzungen führen kann.
V O R S I C H T
Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder moderaten Verletzungen führen kann.
H I N W E I S
Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. Informationen, die
besonders beachtet werden müssen.
Warnaufkleber
Bitte lesen Sie alle Aufkleber und Schilder, die am Produkt angebracht sind. Die Nichtbeachtung
kann zu Verletzungen von Personen oder Beschädigungen des Produkts führen. Im Handbuch
werden auf die am Gerät angebrachten Symbole in Form von Warnhinweisen verwiesen.
Dieses Symbol auf einem Produkt zeigt eine potenzielle Gefahr an, die zu ernsthaften Verletzungen
und/oder zum Tod führen kann. Der Benutzer soll dieses Handbuch bei der Bedienung des Geräts
und/oder für Sicherheitsinformationen verwenden.
Dieses Symbol auf einer Verkleidung oder Schranke des Produkts weist auf die Gefahr von
Stromschlägen hin und macht darauf aufmerksam, dass ausschließlich für die Arbeit mit
gefährlichen Spannungen qualifiziertes Personal die Verkleidung öffnen oder die Schranke
entfernen sollte.
Dieses Symbol auf dem Produkt weist auf das Vorhandensein von Bauteilen hin, die durch
elektrostatische Entladungen gestört werden können und macht darauf aufmerksam, dass mit
Vorsicht vorgegangen werden muss, um Schäden an diesen Bauteilen zu vermeiden.
Dieses Symbol weist darauf hin, dass das Instrument an Wechselstrom angeschlossen werden
muss.
26 Deutsch
Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen in der Europäischen Union nicht
als Haushaltsabfall entsorgt werden. Den lokalen und nationalen europäischen Bestimmungen
gemäß müssen Benutzer von Elektrogeräten diese jetzt an den Hersteller zurückgeben. Dieser
Rücknahmeservice ist für den Benutzer kostenlos.
Hinweis: Bitte wenden Sie sich für Anweisungen zur Rücklieferung für die ordnungsgemäße Entsorgung von alten
oder nicht mehr benutzten elektrischen Geräten an den Hersteller oder Händler.
Produkte, die mit diesem Symbol gekennzeichnet sind, enthalten toxische oder gefährliche
Substanzen oder Elemente. Die Ziffer in diesem Symbol gibt den Umweltschutzzeitraum in Jahren
an.
Produkte, die mit diesem Symbol gekennzeichnet sind, entsprechen den EMV-Standards
Südkoreas.
EMV-Konformitätserklärung (Korea)
Gerätetyp Zusätzliche Informationen
A 급 기기
이 기기는 업무용 (A 급 ) 전자파적합기기로서 판매자 또
( 업무용 방송통신기자재 )
는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역
에서 사용하는 것을 목적으로 합니다.
Geräteklasse A
Dieses Gerät ist mit den Anforderungen der EMV-
(Industrielle Übertragungs- und Kommunikationsgeräte)
Richtliniene für industrielle Geräte (Klasse A) konform.
Dieses Gerät ist ausschließlich für den industriellen
Gebrauch bestimmt.
Zertifizierungen
Kanadische Vorschriften zu Störungen verursachenden Einrichtungen, IECS-003, Klasse A:
Entsprechende Prüfprotokolle hält der Hersteller bereit.
Dieses digitale Gerät der Klasse A erfüllt alle Vorgaben der kanadischen Normen für Interferenz
verursachende Geräte.
FCC Teil 15, Beschränkungen der Klasse "A"
Entsprechende Prüfprotokolle hält der Hersteller bereit. Das Gerät entspricht Teil 15 der FVV-
Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:
1. Das Gerät darf keine Störungen verursachen.
2. Das Gerät muss jegliche Störung, die es erhält, einschließlich jener Störungen, die zu
unerwünschtem Betrieb führen, annehmen.
Änderungen oder Modifizierungen an diesem Gerät, die nicht ausdrücklich durch die für die
Einhaltung der Standards verantwortliche Stelle bestätigt wurden, können zur Aufhebung der
Nutzungsberechtigung für des Geräts führen. Dieses Gerät wurde geprüft, und es wurde festgestellt,
dass es die Grenzwerte für digitale Geräte der Klasse A entsprechend Teil 15 der FCC-Vorschriften
einhält. Diese Grenzwerte bieten beim Einsatz der Ausrüstung in gewerblichen Umgebungen einen
ausreichenden Schutz gegen Verletzungen. Dieses Gerät erzeugt und nutzt hochfrequente Energie
und kann diese auch abstrahlen, und es kann, wenn es nicht in Übereinstimmung mit der
Bedienungsanleitung installiert und eingesetzt wird, schädliche Störungen der Funkkommunikation
verursachen. Der Betrieb dieses Geräts in Wohngebieten kann schädliche Störungen verursachen.
In diesem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen. Probleme mit
Interferenzen lassen sich durch folgende Methoden mindern:
1. Trennen Sie das Gerät von der Stromversorgung, um sicherzugehen, dass dieser die Störungen
nicht selbst verursacht.
2. Wenn das Gerät an die gleiche Steckdose angeschlossen ist wie das gestörte Gerät, schließen
Sie das störende Gerät an eine andere Steckdose an.
3. Vergrößern Sie den Abstand zwischen diesem Gerät und dem gestörten Gerät.
Deutsch
27
4. Ändern Sie die Position der Empfangsantenne des gestörten Geräts.
5. Versuchen Sie auch, die beschriebenen Maßnahmen miteinander zu kombinieren.
Produktkomponenten
Stellen Sie sicher, dass Sie alle Teile erhalten haben. Wenn Komponenten fehlen oder beschädigt
sind, kontaktieren Sie bitte den Hersteller oder Verkäufer.
Produktübersicht
Der Analysator wurde für die kontinuierliche Messung der Sauerstoffaufnehmermenge (Hydrazin
oder Carbohydrazid) im Wasser entwickelt.
Abbildung 1 Vorder- und Rückansicht
1 Controller 6 Kartusche für chemische Null-Kalibrierung (optional)
2 Messzelle 7 Druckregler
3 Chemische Null-Kalibrierung ein/aus (optional) 8 Probeneingang, 4/6-mm-Schlauch
4 Durchflusssensor 9 Probenablauf, 6/8-mm-Schlauch,
Atmosphärendruck
5 Flasche für Probenkonditionierung (DIPA)
28 Deutsch
Installation
V O R S I C H T
Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments
beschriebenen Aufgaben durchführen.
Montage des Analysators
V O R S I C H T
Verletzungsgefahr. Die Geräte oder Komponenten sind schwer. Bewegen oder installieren Sie diese nicht allein.
Vergewissern Sie sich, dass die Wandbefestigung das vierfache Gewicht der Ausrüstung tragen kann.
H I N W E I S
Der Analysator muss vertikal ausgerichtet sein, damit die Messpräzision gewährleistet ist.
Bringen Sie den Analysator auf einer stabilen, vertikalen Oberfläche an. Verwenden Sie eine
Wasserwaage, um sicherzustellen, dass der Analysator vollkommen waagerecht steht. Beachten Sie
die folgenden Hinweise.
• Stellen Sie das Gerät an einem Ort auf der ausreichend Platz für den Betrieb, die Wartung und die
Kalibrierung bietet.
• Vergewissern Sie sich, dass die Anzeige und die Bedienelement gut sichtbar sind.
• Halten Sie das Instrument von Wärmequellen fern.
• Setzen Sie das Instrument keinen Vibrationen aus.
• Halten Sie die Probenleitung so kurz wie möglich, um die Reaktionszeit so kurz wie möglich zu
halten.
• Vergewissern Sie sich, dass sich keine Luft in der Probezufuhrleitung befindet.
Deutsch 29
Verdrahtungsübersicht
Abbildung 2 zeigt einen Überblick über die Kabelverbindungen im Innenraum des Controllers bei
abgenommener Schutzabdeckung. Auf der linken Seite wird die Rückseite der Controller-Abdeckung
dargestellt.
Hinweis: Entfernen Sie vor der Installation von Modulen die Kappen von den Anschlüssen.
30
Deutsch

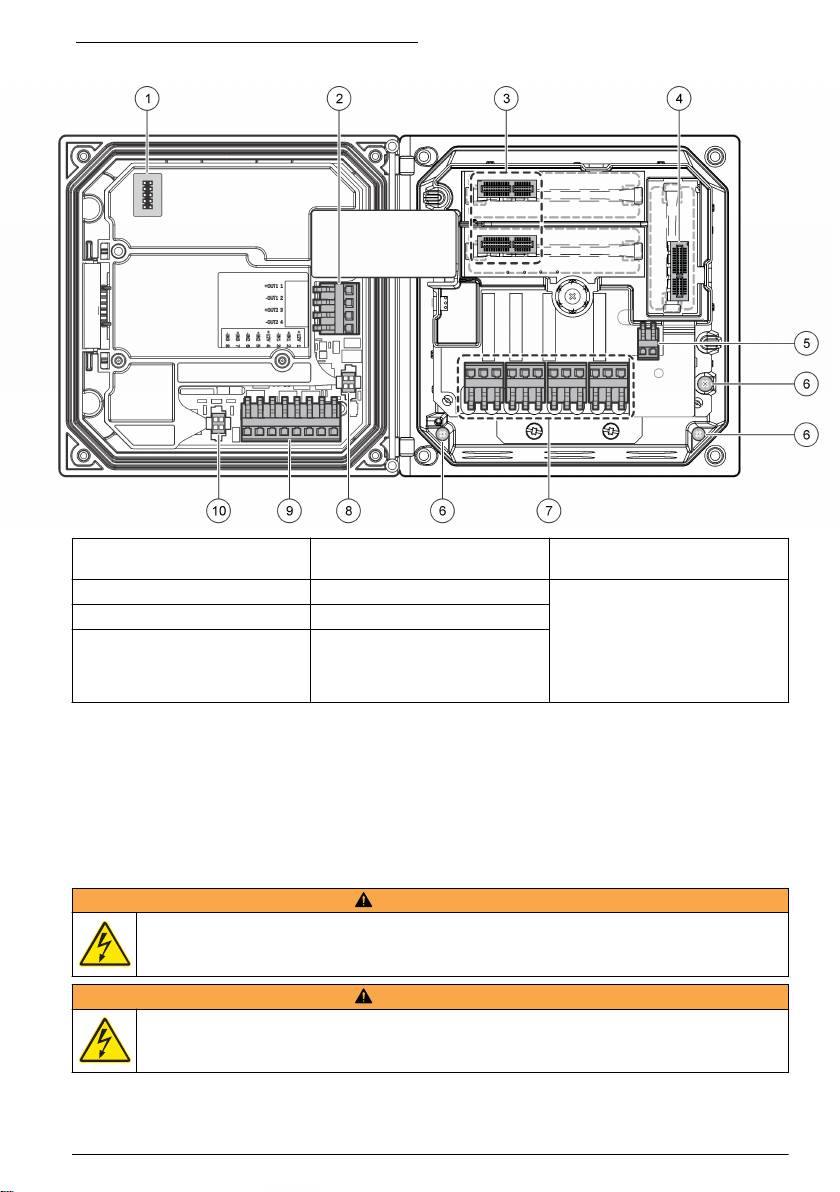

Abbildung 2 Übersicht der Drahtanschlüsse
1 Servicekabelanschlüsse 5 Anschluss für Wechsel- und
9 Klemmen für die diskreten
1
1
Gleichspannungsversorgung
Eingänge
1
1
2 Ausgang 4-20 mA
6 Masseklemmen 10 Anschluss für Digitalsensor
1
3 Anschluss für Sensormodul 7 Relaiskontakte
1
4 Anschluss für
8 Anschluss für Digitalsensor
Kommunikationsmodul (Modbus,
Profibus, HART, optionales
4-20-mA-Modul usw.)
1
Die Anschlüsse können für besseren Zugang entfernt werden.
Hochspannungs-Schutzabdeckung
Die Hochspannungskabel für den Controller befinden sich im Controllergehäuse hinter der
Hochspannungs-Schutzabdeckung. Die Schutzabdeckung darf nicht entfernt werden, außer beim
Einbau von Modulen oder beim elektrischen Anschluss von Spannungsversorgung, Alarmen,
Ausgängen oder Relais durch einen qualifizierten Techniker. Die Schutzabdeckung darf nicht
entfernt werden, während Spannung am Controller anliegt.
Kabelbelegung für die Stromversorgung
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Wenn dieses Gerät im Freien oder an potenziell feuchten Standorten
eingesetzt wird, muss ein FI-Schutzschalter zum Anschluss an die Netzversorgung verwendet werden.
Deutsch 31
G E F A H R
Gefahr durch elektrischen Schlag. Schließen Sie ein mit 24 VDC betriebenes Modell nicht an
Wechselstrom an.
W A R N U N G
Potenzielle Stromschlaggefahr. Bei 100-240 VAC- und 24 VDC-Geräten muss ein Erdungsschutzleiter
(PE) angeschlossen werden. Ohne ausreichenden Erdungsschutz besteht Stromschlaggefahr, und das
Gerät kann wegen elektromagnetischer Störungen nicht richtig funktionieren. Schließen Sie IMMER
einen Erdungsschutzleiter an der Steuerungsklemme an.
H I N W E I S
Installieren Sie das Gerät an einem Standort und in einer Position, wo es zur Bedienung und zum
Abschalten/Abklemmen gut zugänglich ist.
Der Controller ist entweder als Modell mit einem auf 100–240 V ausgelegten
Wechselstromanschluss oder als Modell mit einem 24-V-Gleichspannungsanschluss erhältlich.
Folgen Sie den für das von Ihnen erworbene Modell zutreffenden Verkabelungsanweisungen.
Sie können den Controller entweder über ein Netzanschlusskabel an die Spannungsversorgung
anschließen oder ihn in Kabelführungsrohren fest verdrahten. Der Anschluss erfolgt unabhängig vom
Kabeltyp immer an denselben Klemmen. Für alle Installationsarten ist eine entsprechend den
örtlichen elektrischen Vorschriften ausgelegte externe Abschaltmöglichkeit anzubringen. Bei
Anwendungen mit fester Verkabelung der Spannungsversorgung des Geräts muss ein Schutzleiter
mit 18 bis 12 AWG verwendet werden.
Anmerkungen:
• Die Hochspannungs-Schutzabdeckung muss entfernt werden, bevor elektrische Kabel
angeschlossen werden können. Nachdem alle Kabel angeschlossen wurden, muss die
Schutzabdeckung vor dem Schließen der Controller-Abdeckung wieder angebracht werden.
• NEMA-Schutzart 4X/IP66 kann durch eine dichtende Zugentlastung und ein Netzkabel mit einer
maximalen Länge von 3 m und drei Leitern mit einem Querschnitt von 0,80 mm² (AWG 18)
(einschließlich Schutzkontaktleiter) erzielt werden.
• Controller können mit vorinstalliertem Wechselstromnetzkabel bestellt werden. Darüber hinaus
können zusätzliche Netzkabel bestellt werden.
• Die Gleichspannungsquelle, die den mit 24 V Gleichspannung betriebenen Controller versorgt,
muss den Spannungsabfall innerhalb der spezifizierten Schranken von 24 VDC –15% + 20%
halten können. Außerdem muss die Gleichspannungsquelle einen angemessenen Schutz vor
Überspannungen und Stromstößen bieten.
Verdrahtung
Siehe die folgenden illustrierten Schritte und Tabelle 1 oder Tabelle 2, um den Controller an eine
Stromquelle anzuschließen. Stecken Sie die einzelnen Leiter in die entsprechende Klemme, bis die
Isolierung an der Klemme anliegt und kein blanker Leiter sichtbar ist. Ziehen Sie nach dem
Einstecken vorsichtig, um sicherzustellen, dass die Verbindung sicher ist. Versehen Sie alle nicht
benötigten Verschraubungen mit Blindstopfen.
Tabelle 1 Klemmenbelegung bei Wechselspannungsversorgung (nur für Modelle mit
Wechselstromanschluss)
Kontakt Beschreibung Farbe – Nordamerika Farbe - EU
1 Phase (L1) Schwarz Braun
2 Nullleiter (N) Weiß Blau
— Kabelschuh für Schutzerde Grün Grün mit gelben Streifen
32 Deutsch
Tabelle 2 Klemmenbelegung bei Gleichstromversorgung (nur für DC-Modelle)
Kontakt Beschreibung Farbe – Nordamerika Farbe - EU
1 +24 VDC Rot Rot
2 24 VDC-Rückführung Schwarz Schwarz
— Kabelschuh für Schutzerde Grün Grün mit gelben Streifen
Deutsch 33
Alarme und Relais
Der Controller verfügt über vier potenzialfreie, einpolige Relais-Kontakte 100–250 V~, 50/60 Hz, 5 A
maximal. Die Kontakte haben folgende Nennwerte: 250 V~, max. Schaltlast 5 A bei
wechselstrombetriebenen Controllern bzw. 24 V=, max. Schaltlast 5 A bei gleichstrom betriebenen
Controllern. Die Relais sind nicht für induktive Lasten vorgesehen.
Verdrahtung der Relais
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Brandgefahr Die Relaiskontakte haben einen Nennstrom von 5 A und besitzen keine
Sicherung. Externe Lasten, die an den Relais angeschlossen werden, müssen eine Strombegrenzung
aufweisen, die den Strom auf < 5 A begrenzt.
W A R N U N G
Potenzielle Brandgefahr Gemeinsame Relaisverbindungen oder der Brückendraht vom
Stromnetzanschluss im Innern des Geräts dürfen nicht verkettet werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Controller mit Wechselspannungsversorgung (100–250 V)
34
Deutsch
W A R N U N G
Potenzielle Stromschlaggefahr! Die Relais von Controllern mit Anschluss an das Stromnetz (115 -
230 V) sind für den Anschluss an das Stromnetz (d. h. Spannungen oberhalb von 16 V
Effektivspannung, 22,6 V Spitzenspannung bzw. 35 V Gleichspannung) ausgelegt.
Das Anschlussfach ist nicht für Spannungen über 250 VAC ausgelegt.
DC-Controller (24 V)
W A R N U N G
Potenzielle Stromschlaggefahr! Die Relais von mit 24 Volt Gleichspannung betriebenen Controllern
sind für den Anschluss an Niederspannungskreise (d. h. Spannungen unterhalb von 16 V
Effektivspannung, 22,6 V Spitzenspannung bzw. 35 V Gleichspannung) ausgelegt.
Die Relais von mit 24 Volt Gleichspannung betriebenen Controllern sind für den Anschluss an
Niederspannungskreise ausgelegt (Spannungen unterhalb von 30 V Effektivspannung, 42,2 V
Spitzenspannung bzw. 60 V Gleichspannung). Das Anschlussfach ist nicht für Spannungen
ausgelegt, die darüber liegen.
Die Anschlussklemmen für die Relaiskontakte sind für Kabelquerschnitte von 0,8 bis 3 mm² (18 bis
12 AWG) ausgelegt. Von Kabelgrößen unter 18 AWG wird abgeraten.
Die Relaiskontakte NO (Normally Open) und COM (Common) werden angeschlossen, wenn ein
Alarm oder eine andere Bedingung vorliegen. Die Relaiskontakte NC (Normally Closed) und COM
(Common) werden miteinander verbunden, wenn kein Alarm und keine andere Bedingung vorliegen
(es sei denn, für die Ausfallsicherung (Fail Safe) wurde die Option Yes eingestellt) oder wenn die
Stromversorgung des Controllers ausgeschaltet wird.
Die meisten Relaisanschlüsse verwenden die Kontakte NO und COM bzw. NC und COM. In den
nummerierten Installationsschritten werden die Anschlüsse bei Verwendung der Kontakte NO und
COM beschrieben.
Deutsch 35
Anschlüsse des analogen Ausgangs
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Zwei isolierte Analogausgänge (1 und 2) stehen zur Verfügung (Abbildung 3). Solche Ausgänge
werden häufig für Analogsignale oder zur Steuerung anderer externer Geräte verwendet.
Erstellen Sie die Anschlüsse für den Controller wie in Abbildung 3 und Tabelle 3 beschrieben.
Hinweis: Abbildung 3 zeigt die Rückseite der Controllerabdeckung, nicht das Innere des Hauptgehäuses des
Controllers.
Tabelle 3 Belegung der Ausgänge
Verdrahtung Aufzeichnungsgerät Position Schaltplatte
Ausgang 2– 4
Ausgang 2+ 3
Ausgang 1– 2
Ausgang 1+ 1
1. Öffnen Sie die Abdeckung des Controllers.
2. Führen Sie die Drähte durch die Zugentlastung.
3. Längen Sie die Drähte nach Bedarf ab, und ziehen Sie die Zugentlastung fest.
36
Deutsch
4. Verwenden Sie für den Anschluss abgeschirmte Twisted-Pair-Kabel, und schließen Sie den
Schirm entweder am Ende der geregelten Komponente oder am Ende des Regelkreises an.
• Schließen Sie den Schirm NICHT an beiden Kabelenden an!
• Die Verwendung nicht abgeschirmter Kabel kann zu unzulässig hohen
Hochfrequenzemissionen oder Störempfindlichkeiten führen.
• Der maximale Schleifen-Widerstand beträgt 500 Ohm.
5. Schließen Sie die Abdeckung des Controllers, und ziehen Sie die Schrauben fest.
6. Konfigurieren Sie die Ausgänge im Controller.
Abbildung 3 Anschlüsse des analogen Ausgangs
Anschließen des optionalen digitalen Kommunikationsausgangs
Der Hersteller unterstützt die Kommunikations-Protokolle Modbus RS485, Modbus RS232, Profibus
DPV1 und HART. Das optionale Digitalausgangsmodul wird an der Position eingebaut, die in
Abbildung 2 auf Seite 31 mit 4 angegeben ist. Weitere Einzelheiten finden Sie in den Anweisungen,
die mit dem Netzwerkmodul mitgeliefert werden.
Informationen zu Modbus-Registern finden Sie auf http://www.hach-lange.com oder
http://www.hach.com, indem Sie nach Modbus-Register suchen, oder auf jeder sc200-Produktseite.
Verlegen der Proben- und Ablaufleitungen
Verbinden Sie die Proben- und Ablaufleitungen mit den Anschlüssen an der Rückseite des Paneels.
1. Verbinden Sie die Probenleitung mit dem Anschluss des 4/6-mm-OD-Schlauchs.
2. Verbinden Sie die Ablaufleitung mit dem Anschluss des 6/8-mm-OD-Ablaufschlauchs. Halten Sie
die Ablaufleitung bei Atmosphärendruck so kurz wie möglich.
Deutsch
37
Reagenzien einsetzen
W A R N U N G
Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die Sicherheitsmaßnahmen im Labor, und
tragen Sie Schutzkleidung entsprechend den Chemikalien, mit denen Sie arbeiten. Beachten Sie die
Sicherheitsprotokolle in den aktuellen Materialsicherheitsdatenblättern (MSDS/SDB).
1. Füllen Sie die leere Flasche für die Probenkonditionierung mit DIPA (Di-Isopropylamin) und
vermerken Sie die gefährlichen Reagenz Informationen auf dem schwarzen Etikett der Flasche.
2. Montieren Sie die Flasche für die Probenkonditionierung auf der Vorderseite des Analysators.
3. Verbinden Sie den mitgelieferten Schlauch mit der Messzelle. Führen Sie den Schlauch
vollständig in die Flasche mit der Konditionierungslösung ein. Vergewissern Sie sich, dass die
Schlauchanschlüsse fest sind, um das Austreten von Dämpfen aus der Flasche mit der
Konditionierungslösung in die Atmosphäre zu verhindern.
4. Wenn die Kartusche für chemische Null-Kalibrierung verwendet wird, setzen Sie die Kartusche an
der Rückseite des Analysators ein.
Inbetriebnahme
Vergewissern Sie sich, dass die Flussrate und der Druck die in Spezifikationen auf Seite 24
angegebenen Werte nicht überschreiten.
1. Öffnen Sie das Ventil an der Probenleitung, damit Probe durch den Analysator fließt.
2. Drehen Sie den Knopf am Durchflussmesser, um die Flussrate einzustellen.
3. Untersuchen Sie die Leitungen auf Lecks und beseitigen Sie eventuell gefundene Lecks.
4. Verbinden Sie den Controller mit der Stromversorgung.
5. Treffen Sie die entsprechende Menüauswahl, wenn der Controller startet.
Benutzeroberfläche und Navigation
Benutzeroberfläche
Das Tastenfeld umfasst vier Menütasten und vier Pfeiltasten (siehe Abbildung 4).
38
Deutsch
Abbildung 4 Überblick über das Tastenfeld und die Frontplatte des Controllers
1 Instrumentenanzeige 5 BACK-Taste. Führt in den Menüebenen um eine
Stufe zurück.
2 Abdeckung des Steckplatzes für SD-Speicherkarten 6 MENU-Taste. Hiermit navigieren Sie von einem
beliebigen Bildschirm oder Untermenü zum
Einstellungsmenü.
3 HOME-Taste. Hiermit kehren Sie von einem
7 Pfeiltasten. Hiermit können Sie durch die Menüs
beliebigen Bildschirm oder Untermenü wieder zum
navigieren, Einstellungen ändern oder den Wert von
Haupt-Messbildschirm zurück.
Ziffern vergrößern und verkleinern.
4 ENTER-Taste. Durch Drücken dieser Taste werden
eingegebene Werte, Aktualisierungen oder
angezeigte Menüoptionen übernommen.
Die Einrichtung und Konfiguration der Ein- und Ausgänge erfolgt über das Tastenfeld und das
Display an der Frontplatte. Über diese Benutzeroberfläche können Ein- und Ausgänge eingerichtet
und konfiguriert, Protokolldaten und berechnete Werte erstellt sowie Sensoren kalibriert werden.
Über die SD-Speicherkartenschnittstelle können Protokolle gespeichert und Software-
Aktualisierungen durchgeführt werden.
Display
Abbildung 5 zeigt ein Beispiel des Haupt-Messbildschirms, wobei der Sensor an den Controller
angeschlossen ist.
Auf dem Display an der Frontplatte werden Sensormessdaten, Kalibrierungs- und
Konfigurationseinstellungen, Fehler, Warnungen und andere Informationen angezeigt.
Deutsch
39
Abbildung 5 Beispiel des Haupt-Messbildschirms
1 Symbol des Startbildschirms 7 Statusleiste der Warnmeldungen
2 Sensorbezeichnung 8 Datum
3 SD-Speicherkarten-Symbol 9 Werte des analogen Ausgangs
4 Anzeige des Relaisstatus 10 Uhrzeit
5 Messwert 11 Statusbalken
6 Messeinheit 12 Messparameter
Tabelle 4 Symbolbeschreibung
Symbol Beschreibung
Bildschirmanzeige
Dieses Symbol hängt vom angezeigten Bildschirm oder Menü ab. Wenn beispielsweise
Home
eine SD-Speicherkarte installiert ist, wird an dieser Stelle ein SD-Speicherkartensymbol
angezeigt, wenn Sie sich im Menü „SD Card Setup“ (SD-Karteneinstellungen) befinden.
SD-Speicherkarte Dieses Symbol wird nur angezeigt, wenn sich eine SD-Speicherkarte im Steckplatz
befindet. Wenn das Menü „SD Card Setup“ (SD-Karteneinstellungen) geöffnet ist, wird
dieses Symbol in der linken oberen Ecke angezeigt.
Warnung Warnsymbole bestehen aus einem Ausrufezeichen innerhalb eines Dreiecks.
Warnsymbole erscheinen auf der rechten Seite der Hauptanzeige, unterhalb des
Messwerts. Drücken Sie die ENTER-Taste, wählen Sie dann das Gerät aus, für das
eine Warnmeldung ausgegeben wurde, um festzustellen, welche Probleme an diesem
Gerät aufgetreten sind. Wenn alle Probleme behoben oder bestätigt wurden, wird das
Warnsymbol nicht länger angezeigt.
Fehler Fehlersymbole bestehen aus einem Ausrufezeichen innerhalb eines Kreises. Wenn ein
Fehler auftritt, blinken das Fehlersymbol und die Messanzeige abwechselnd auf dem
Display. Um die Fehler anzuzeigen, drücken Sie die MENU-Taste und wählen
DIAGNOSTICS (Diagnose). Wählen Sie das Gerät aus, um festzustellen, welche
Probleme an diesem Gerät aufgetreten sind.
Zusätzliche Anzeigenformate
• Drücken Sie auf der Hauptbildschirmanzeige Messung die Pfeiltasten NACH OBEN und NACH
UNTEN, um zwischen Konzentrations- und Temperaturmessung zu wechseln.
• Drücken Sie auf dem Haupt-Messbildschirm die RECHTE Pfeiltaste, um die Bildschirmanzeige
aufzuteilen und gleichzeitig bis zu 4 Messparameter anzuzeigen. Drücken Sie die RECHTE
Pfeiltaste, um zusätzlichen Messungen anzuzeigen. Drücken Sie die LINKE Pfeiltaste, um zum
Haupt-Messbildschirm zurückzukehren.
• Drücken Sie auf dem Haupt-Messbildschirm die LINKE Pfeiltaste, um auf die Grafikanzeige zu
wechseln (siehe Grafikanzeige auf Seite 41 für die Definition der Parameter). Drücken Sie die
40
Deutsch
