Ultrasonic measuring tool

0520

INTRODUCTION

●

This tool is intended for measuring distances indoors by

means of ultrasonic waves

●

When used properly, this tool easily and accurately

measures length, surface and volume

●

Carefully read this instruction manual as well as the

warning label on the tool, before you use the tool

1

●

Pay special attention to the safety instructions and

warnings; failure to follow these may result in

serious (eye) injury

●

Save this instruction manual for future reference

TECHNICAL SPECIFICATIONS

Measurement range

0,5 to 15 m

Emergence angle of

ultrasonic signal

+/- 5°

Laser type

650 nm

Laser class

2

Maximum power output

≤

1 mW

Power supply

1x 6LR61/9V battery

Optimum operating

temperature

0 to 40°C

Weight

0,2 kg

Accuracy

maximum deviation of

+/- 0,5% / +/- 1 digit

SAFETY

●

Do not look into the laser beam (laser radiation)

2

●

Do not point the laser beam at persons or animals

●

Do not place the tool in a position that may cause

anyone to look into the laser beam intentionally or

unintentionally

●

Do not use any magnifying optical tools (such as

magnifying glasses, telescopes, or binoculars) to view

the laser beam

●

Do not remove or damage the warning label on the tool

●

Do not operate the tool in the presence of flammable

liquids, gases or dust

●

Do not operate the tool with children around

●

This tool should not be used by people under the age of

16 years

●

Do not use the tool for any purpose other than those

mentioned in this instruction manual

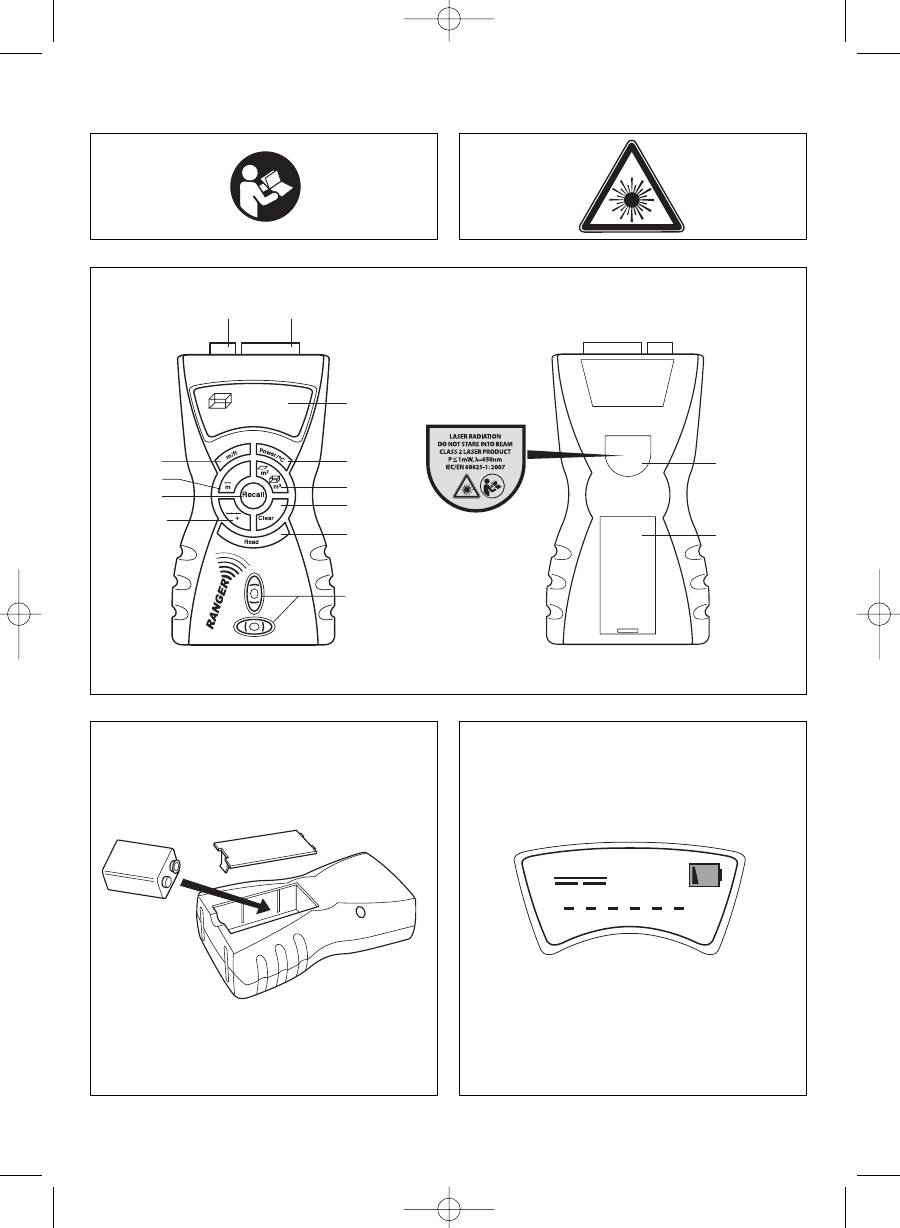

TOOL ELEMENTS

3

A Ultrasound opening

B Laser beam opening

C LCD display

D "Power" (on/off) key

E Metre/feet conversion key

F Single measurement mode

G Surface/volume computation mode

H Multiple measurement mode

J "Clear" (deletion) key

K "Read" (measurement) key

L "Recall" (review) key

M Bubble levels

N Warning label

P Battery compartment cover

USE

●

On/off

- switch on the tool by pressing "Power" button

- ambient temperature in °C is shown on display

- switch off the tool by pressing "Power" button again

- the tool automatically switches off after 30 seconds of

inactivity

●

Mounting of battery

4

! ensure that the tool is switched off

- remove cover P

- insert 9V battery (pay attention to correct polarisation)

- mount cover P

- when battery level is low, symbol

5

will appear in

display

! change battery in time, otherwise faulty

measurements may occur

- always remove the battery from the tool, if the tool is

not used for a long period

●

Metre/feet conversion

- measurements are in metres/centimetres by default

- press button E

3

for converting metres/centimetres

into feet/inches

- setting will not change as long as battery is not

removed from tool

●

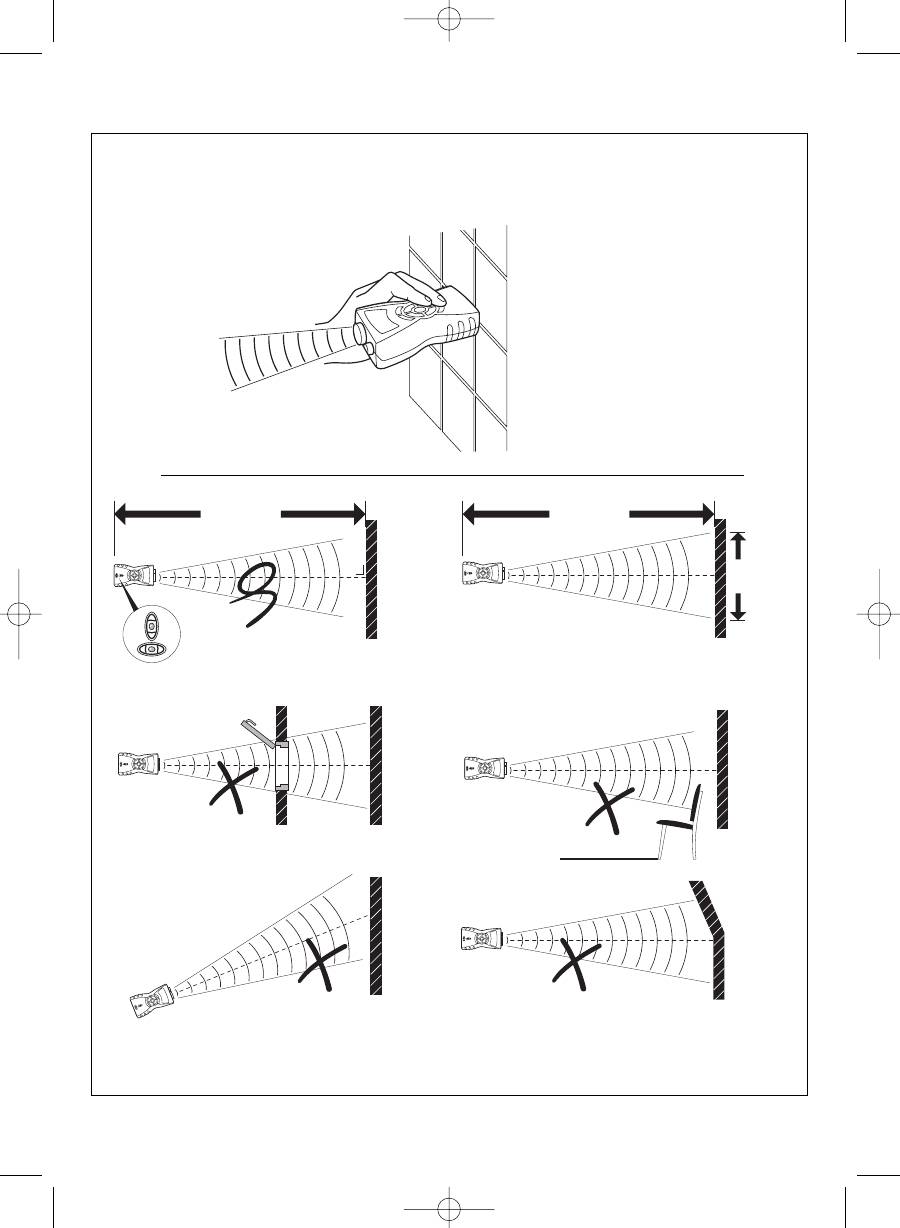

Operating the tool

6

- press "Power" button

- select measurement mode (button F, G, or H)

- place rear edge of the tool on the starting-point of the

measurement

! aim the tool towards the target surface at a right

angle (use bubble levels M

3

)

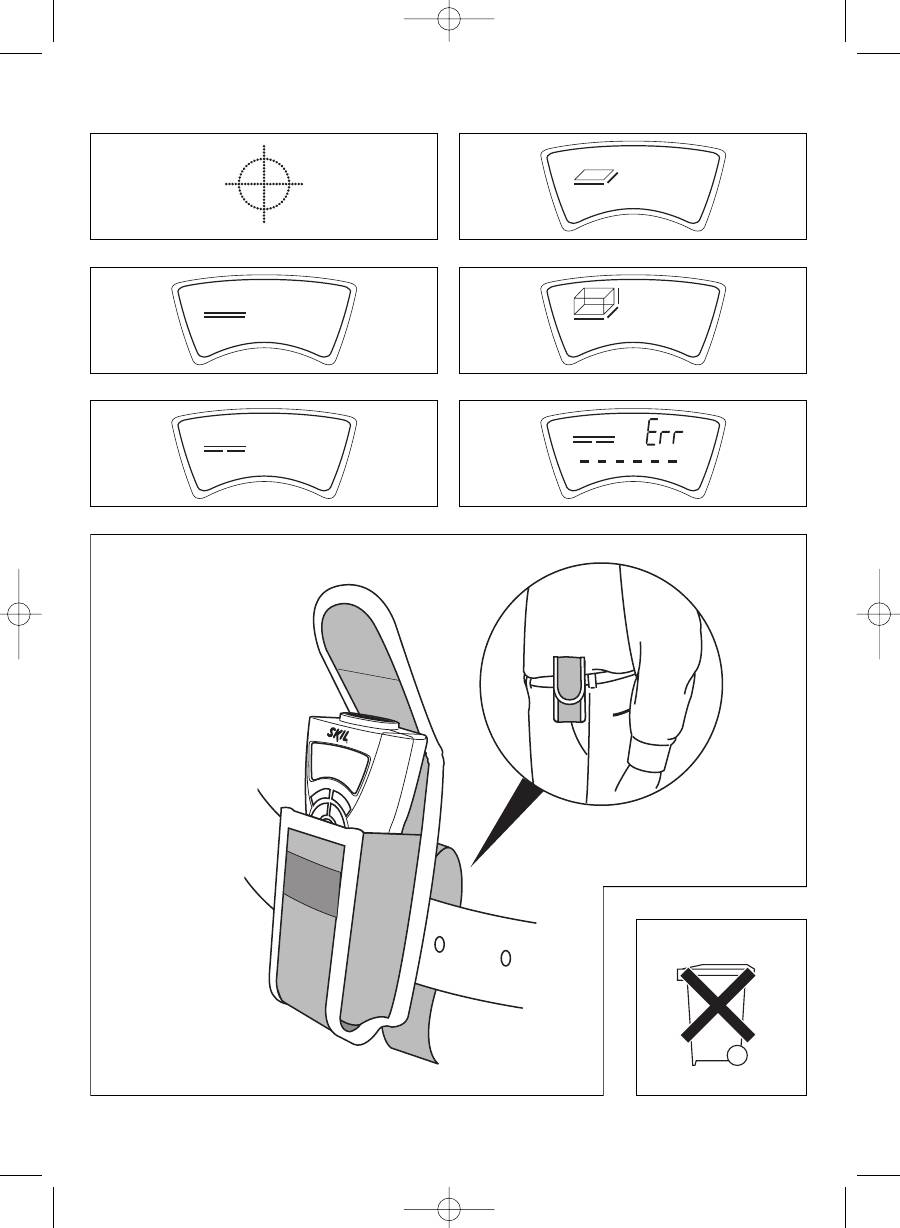

- a laser "target"

7

is projected on the target surface

as an indication of where the ultrasonic signal is

reflected by the measured object

! do not look into the laser beam

! do not point the laser beam at persons or animals

- press "Read" button; measured distance appears on

top line of display

! keep in mind that the tool measures from its rear

(the tool length is included in the measuring result)

●

Instructions for proper measurement

6

! do not move the tool during measuring

! do not measure beyond the specified

measurement range (0,5 - 15 m)

! ensure that there are no obstructions within the

conical expanding sound range

- large, hard and flat surfaces give the most accurate

results

- place a piece of cardboard in front of the target

surface, when measuring small, soft or irregular

surfaces (such as carpets, curtains, coarse wallpaper,

etc.)

GB

5

SKIL_IB0520v2  07-01-2009  14:34  Pagina 5

- use a target surface of at least 3 x 3 m, when

measuring long distances (12 - 15 m)

- ensure that no other ultrasonic sources are in the

vicinity

- when measuring through door en window openings,

ensure a correct result by measuring from two or

three different positions and compare the results

- the ultrasonic waves do not penetrate glass/windows

- in case of severe temperature changes, allow the tool

to adjust to the ambient temperature for half an hour

before starting new measurements

- fluctuations in air pressure and humidity, wind noise

and other sources of noise may lead to faulty

measurements

●

Single measurement

8

- press button F

3

- aim the tool towards the target surface

- press "Read" button; measurement appears on top

line of display

- measurement is repeated continuously until "Read"

button is released (ticking sound)

- each new single measurement erases the previous

one

●

Multiple measurement

9

- press button H

3

- aim the tool towards the first target surface

- press "Read" button; first measurement appears on

top line of display

- aim the tool towards the second target surface

- press "Read" button; second measurement appears

on top line of display (small figure 2 appears in upper

right corner of display and sum of two measurements

appears on bottom line of display)

- in the multiple measuring mode a maximum of

10 measurements can be added

- the small figure in upper right corner of display

indicates the measurement number (1 - 10)

- press button H

3

again for starting a completely new

multiple measurement

●

Surface measurement

0

- press button G

3

once

- aim the tool towards the first target surface (length)

- press "Read" button; measured length appears on top

line of display

- aim the tool towards the second target surface

(width)

- press "Read" button again; measured width appears

on top line of display while calculated surface

appears on bottom line of display

- press button G

3

twice for starting a completely new

surface measurement

●

Volume measurement

!

- press button G

3

twice

- aim the tool towards the first target surface (length)

- press "Read" button; measured length appears on top

line of display

- aim the tool towards the second target surface

(width)

- press "Read" button again; measured width appears

on top line of display while calculated surface

appears on bottom line of display

- aim the tool towards the third target surface (height)

- press "Read" button again; measured height appears

on top line of display while calculated volume appears

on bottom line of display

- press button G

3

twice for starting a completely new

volume measurement

●

Recall of previous measurements

Press "Recall" button for reviewing previous

measurements, starting with the last measured distance

(10 at the maximum)

●

Correction of multiple measurement

- press "Recall" button; last measurement and

corresponding small figure starts to blink

- press "Recall" more often until measurement to be

corrected is found

- press "Clear" button; measurement is replaced by 0

and sum of remaining values appears on bottom line

of display

- aim the tool towards target surface for new

measurement

- press "Read" button; new measurement replaces 0

and new value is added to the sum

- for continuing multiple measurement, press "Read"

button again and small figure jumps to next empty

memory place

- corrections are possible for 10 previous

measurements at the maximum

●

Correction of surface/volume measurement

- press "Recall" button; last measurement and

corresponding line of length/width/height starts to

blink

- press "Recall" more often until measurement to be

corrected is found

- press "Clear" button; measurement is replaced by 0

and recalculated value appears on bottom line of

display

- aim the tool towards target surface for new

measurement

- press "Read" button; new measurement replaces 0

and value on bottom line of display is recalculated

again

- press "Read" button again for continuing

surface/volume measurement

●

Faulty measurement

- when the measurement is unsuccessful, symbol

@

appears on display

- press "Read" button or restart the tool

●

Belt bag for easy and convenient storage

#

MAINTENANCE

●

Do not expose the tool to continuous vibration or

extremely hot or cold temperatures

●

Always store the tool indoors in its protective

carton/case

●

Always keep the tool free of dust, moisture and direct

sunlight

6

SKIL_IB0520v2  07-01-2009  14:34  Pagina 6

●

Clean the tool with a damp cloth and mild soap

! always remove the battery before cleaning the

lens

●

Do not disassemble or modify the tool in any way

●

Do not attempt to change any part of the laser lens

GUARANTEE / ENVIRONMENT

●

This Skil product is guaranteed in accordance with

statutory/country-specific regulations; damage due to

normal wear and tear, overload or improper handling will

be excluded from the guarantee

●

In case of a complaint, send the tool undismantled

together with proof of purchase to your dealer or the

nearest Skil service-station (addresses are listed on

www.skileurope.com)

●

Dispose of the tool by sorting housing and battery for

environment-friendly recycling; symbol

$

will remind

you of this when the need for disposing occurs

Outil de mesure à ultrasons

0520

INTRODUCTION

●

Cet outil a été conçu pour mesurer les distances à

l’intérieur par ondes ultrasoniques

●

Lorsqu’il est utilisé correctement, il mesure

facilement et avec exactitude les longueurs, les surfaces

et les volumes

●

Lisez soigneusement ce mode d'emploi ainsi que

l'étiquette d'avertissement située sur l'outil avant

d'utiliser l'outil

1

●

Prêtez attention aux consignes de sécurité et aux

avertissements; sinon, vous risquez d'endommager

gravement vos yeux

●

Conservez ce mode d'emploi pour vous y reporter à

l'avenir

SPECIFICATIONS TECHNIQUES

Portée de mesure

de 0,5 à 15 m

Angle d’émergence du

signal ultrasonique

+/- 5°

Type de laser

650 nm

Catégorie de laser

2

Puissance de sortie maximale

≤

1 mW

Alimentation

1 pile 6LR61/9 V

Température de

fonctionnement optimale

de 0 à 40°C

Poids

0,2 kg

Exactitude

déviation maximale de

+/- 0,5% / +/- 1 chiffre

SECURITE

●

Ne projetez pas le rayon laser dans vos yeux

(rayonnement laser)

2

●

Ne dirigez pas le rayon laser vers des personnes ou

des animaux

●

Ne placez pas cet outil dans une position où le rayon

laser pourrait atteindre l'œil d'une personne,

volontairement ou non

●

N'utilisez pas d'outils optiques grossissants (loupes,

télescopes ou jumelles) pour voir le rayon laser

●

Veillez à ne pas enlever l'étiquette d'avertissement de

l'outil ni à l'endommager

●

N'utilisez pas cet outil en la présence de liquides

inflammables, de gaz ou de poussière

●

N'utilisez pas cet outil en la présence d'enfants

●

Cet outil ne doit pas être utilisé par des personnes de

moins de 16 ans

●

N'utilisez pas cet outil dans un but autre que ceux

mentionnés dans ce mode d'emploi

ELEMENTS DE L'OUTIL

3

A Ouverture ultrasons

B Ouverture du rayon laser

C Écran à cristaux liquides

D Touche marche/arrêt "Power"

E Touche de conversion mètres/pieds

F Mode de mesure simple

G Mode de calcul de surface/volume

H Mode de mesure multiple

J Touche d'effacement "Clear"

K Touche de mesure "Read"

L Touche de vérification "Recall"

M Niveaux à bulle

N Étiquette d’avertissement

P Couvercle du compartiment de la pile

UTILISATION

●

Marche/arrêt

- allumez l’outil en appuyant sur le bouton "Power"

- la température ambiante est affichée en °C

- éteignez l’outil en appuyant à nouveau sur le bouton

"Power"

- l’outil s’éteint automatiquement après 30 secondes

d’inactivité

●

Installation de la pile

4

! veillez à ce que l'outil soit hors tension

- retirez le couvercle P

- insérez la pile de 9 V (respectez les polarités)

- replacez le couvercle P

- quand le niveau de la pile est bas, le symbole

5

s’affiche

! changez la pile à temps pour éviter les mesures

inexactes

- si vous n’utilisez pas l'outil pendant une longue

période, retirez toujours la pile

●

Conversion mètres/pieds

- par défaut, les mesures sont en mètres/centimètres

- pour convertir les mètres/centimètres en pieds/

pouces, appuyez sur le bouton E

3

- le réglage sera conservé tant que la pile restera dans

l’outil

●

Utilisation de l'outil

6

- appuyez sur le bouton "Power"

- sélectionnez le mode de mesure (bouton F, G ou H)

F

7

SKIL_IB0520v2  07-01-2009  14:34  Pagina 7

- placez le bord arrière de l’outil sur le point de départ

de la mesure

! orientez l’outil vers la surface cible, à angle droit

(utilisez les niveaux à bulle M

3

)

- une "cible" laser

7

est projetée sur la surface cible

pour indiquer l’endroit où le signal ultrasonique est

reflété par l’objet mesuré

! ne projetez pas le rayon laser dans vos yeux

! ne dirigez pas le rayon laser vers des personnes

ou des animaux

- appuyez sur le bouton "Read"; la distance mesurée

apparaît sur la première ligne de l’écran

! n’oubliez pas que l’outil mesure à partir de sa

partie arrière (la longueur de l’outil est incluse dans

le résultat de la mesure)

●

Mode d’emploi pour effectuer des mesures exactes

6

! ne déplacez pas l’outil durant la mesure

! ne mesurez pas au-delà de la portée de mesure

indiquée (0,5 à 15 m)

! veillez à ce qu’il n’y ait aucun obstacle dans la

portée du son conique croissant

- les surfaces grandes, dures et plates donnent les

résultats les plus précis

- pour mesurer les surfaces de petite taille, molles ou

irrégulières (moquettes, rideaux, papier peint à relief,

etc.), placez un morceau de carton devant la surface

cible

- pour mesurer de longues distances (12 à 15 m),

utilisez une surface cible d’au moins 3 x 3 m

- vérifiez qu’aucune autre source d’ultrasons ne se

trouve à proximité

- lorsque vous mesurez à travers l’ouverture d’une

porte ou d’une fenêtre, mesurez à partir de deux ou

trois positions différentes et comparez les résultats

- les ondes ultrasoniques ne traversent pas le verre/les

fenêtres

- en cas de changement de température important,

laissez l’outil s’adapter à la température ambiante

pendant 30 minutes avant de continuer à prendre des

mesures

- les fluctuations de pression atmosphérique et

d’humidité, le bruit du vent et d’autres sources de

bruit peuvent affecter les mesures

●

Mesure simple

8

- appuyez sur le bouton F

3

- orientez l’outil vers la surface cible

- appuyez sur le bouton "Read"; la distance mesurée

apparaît sur la première ligne de l’écran

- la mesure est répétée continuellement jusqu’à ce que

le bouton "Read" soit relâché (tic tac audible)

- chaque nouvelle mesure simple efface la précédente

●

Mesure multiple

9

- appuyez sur le bouton H

3

- orientez l’outil vers la première surface cible

- appuyez sur le bouton "Read"; la première distance

mesurée apparaît sur la première ligne de l’écran

- orientez l’outil vers la deuxième surface cible

- appuyez sur le bouton "Read"; la deuxième mesure

apparaît sur la première ligne de l’écran (un petit

chiffre 2 apparaît dans l’angle supérieur droit de

l’écran et la somme des deux mesures s’affiche en

bas de l’écran)

- dans le mode de mesure multiple, un nombre

maximum de 10 mesures peuvent être ajoutées

- le petit chiffre situé dans l’angle supérieur droit de

l’écran indique le nombre de mesures (1 à 10)

- appuyez à nouveau sur le bouton H

3

pour effectuer

une nouvelle série de mesures multiples

●

Mesure de surface

0

- appuyez une fois sur le bouton G

3

- orientez l’outil vers la première surface cible

(longueur)

- appuyez sur le bouton "Read"; la longueur mesurée

apparaît sur la première ligne de l’écran

- orientez l’outil vers la deuxième surface cible

(largeur)

- appuyez à nouveau sur le bouton "Read"; la largeur

mesurée apparaît sur la première ligne de l’écran,

tandis que la surface calculée apparaît sur la ligne du

bas de l’écran

- pour effectuer une nouvelle mesure de surface,

appuyez deux fois sur le bouton G

3

●

Mesure de volume

!

- appuyez deux fois sur le bouton G

3

- orientez l’outil vers la première surface cible

(longueur)

- appuyez sur le bouton "Read"; la longueur mesurée

apparaît sur la première ligne de l’écran

- orientez l’outil vers la deuxième surface cible

(largeur)

- appuyez à nouveau sur le bouton "Read"; la largeur

mesurée apparaît sur la première ligne de l’écran,

tandis que la surface calculée apparaît sur la ligne du

bas de l’écran

- orientez l’outil vers la troisième surface cible

(hauteur)

- appuyez à nouveau sur le bouton "Read"; la hauteur

mesurée apparaît sur la première ligne de l’écran,

tandis que le volume calculé apparaît sur la ligne du

bas de l’écran

- pour effectuer une nouvelle mesure de volume,

appuyez deux fois sur le bouton G

3

●

Rappel des mesures précédentes

Pour vérifier les mesures précédentes, appuyez sur le

bouton "Recall", en commençant par la dernière

distance mesurée (10 au maximum)

●

Correction d’une mesure multiple

- appuyez sur le bouton "Recall"; la dernière distance

mesurée et le petit chiffre correspondant clignotent

- appuyez sur le bouton "Recall" le nombre de fois

nécessaire pour trouver la mesure à corriger

- appuyez sur le bouton "Clear"; la mesure est

remplacée par un 0 et la somme des valeurs

restantes apparaît sur la ligne du bas de l’écran

- orientez l’outil vers la surface cible pour obtenir une

nouvelle mesure

8

SKIL_IB0520v2  07-01-2009  14:34  Pagina 8

- appuyez sur le bouton "Read"; une nouvelle mesure

remplace le 0 et la nouvelle valeur est ajoutée à la

somme

- pour continuer à effectuer la mesure multiple,

appuyez à nouveau sur le bouton "Read", le petit

chiffre passera à l’espace mémoire disponible suivant

- les corrections sont possibles pour les 10 mesures

précédentes au maximum

●

Correction d’une mesure de surface/volume

- appuyez sur le bouton "Recall"; la dernière distance

mesurée et la ligne de longueur/largeur/hauteur

correspondante clignotent

- appuyez sur "Recall" le nombre de fois nécessaire

pour trouver la mesure à corriger

- appuyez sur le bouton "Clear"; la mesure est

remplacée par un 0 et la valeur recalculée apparaît

sur la ligne du bas de l’écran

- orientez l’outil vers la surface cible pour obtenir une

nouvelle mesure

- appuyez sur le bouton "Read"; la nouvelle mesure

remplace le 0 et la valeur apparaissant sur la ligne du

bas de l’écran est recalculée

- appuyez sur le bouton "Read" pour continuer à

mesurer la surface/volume

●

Échec de mesure

- quand la mesure échoue, le symbole

@

s’affiche

- appuyez sur le bouton "Read" ou remettez l’outil en

marche

●

Sac de ceinture pratique pour ranger l’outil facilement

#

ENTRETIEN

●

N'exposez pas cet outil à des vibrations continues ni à

des extrêmes de température

●

Rangez toujours cet outil à l'intérieur dans son carton/sa

mallette de protection

●

Protégez l'outil de la poussière, de l'humidité et de la

lumière directe du soleil

●

Nettoyez l'outil à l’aide d’un tissu humide et d'un

détergent doux

! retirez toujours la pile avant de nettoyer l'objectif

●

Ne démontez pas cet outil et ne le modifiez d'aucune

façon

●

N'essayez pas de modifier des parties de l'objectif du

laser

GARANTIE /ENVIRONNEMENT

●

Ce produit Skil est garanti conforme aux règlements

statutaires/nationaux; les dommages dus à une usure

normale, à un chargement excessif ou à une mauvaise

utilisation seront exclus de la garantie

●

En cas de réclamation, envoyez l’outil non démonté

avec votre preuve d’achat au revendeur ou au centre de

réparation Skil le plus proche (adresse à

www.skileurope.com)

●

Débarrassez-vous de l’outil de plaques en triant son

logement et sa pile en vue du recyclage propice à

l’environnement; le symbole

$

vous en souvient quand

la nécessité du débarras se présente

Ultraschall-Entfernungsmesser

0520

EINLEITUNG

●

Dieses Gerät ist für die Messung von Entfernungen

drinnen anhand von Ultraschallwellen bestimmt

●

Bei bestimmungsgemäßer Verwendung misst dieses

Gerät Längen, Oberflächen und Volumen einfach und

präzise

●

Lesen Sie die vorliegende Anleitung sowie das

Warnhinweisschild auf dem Gerät aufmerksam durch,

bevor Sie das Gerät benutzen

1

●

Achten Sie besonders auf die Sicherheits- und

Warnhinweise; ihre Nichtbeachtung kann schwere

Verletzungen (der Augen) nach sich ziehen

●

Heben Sie diese Anleitung zur zukünftigen Bezugnahme

auf

TECHNISCHE ANGABEN

Messbereich

0,5 bis 15 m

Austrittswinkel des

Ultraschallsignals

+/- 5°

Lasertyp 650

nm

Laserklasse

2

Maximale Leistungsabgabe

≤

1 mW

Stromversorgung

1x 6LR61/9 V-Batterie

Optimale Betriebstemperatur

0 bis 40°C

Gewicht

0,2 kg

Genauigkeit

maximale Abweichung bei

+/- 0,5% / +/- 1 Stelle

SICHERHEIT

●

Nicht in den Laserstrahl blicken (Laserstrahlung)

2

●

Den Laserstrahl nicht auf Menschen oder Tiere

richten

●

Das Gerät nicht an einer Stelle positionieren, die zur

Folge hat, dass irgendjemand absichtlich oder

unabsichtlich in den Laserstrahl blickt

●

Keine vergrößernden optischen Geräte (z.B.

Vergrößerungsgläser, Teleskope oder Ferngläser) zum

Betrachten des Laserstrahls benutzen

●

Das Warnhinweisschild am Gerät nicht entfernen oder

beschädigen

●

Das Gerät nicht in der Gegenwart von entzündlichen

Flüssigkeiten, Gasen oder Stäuben benutzen

●

Das Gerät nicht benutzen, wenn sich Kinder in seiner

Nähe befinden

●

Dieses Gerät sollte nicht von Personen unter 16 Jahren

benutzt werden

●

Das Gerät für keinen anderen Zweck als den in dieser

Anleitung erwähnten benutzen

D

9

SKIL_IB0520v2  07-01-2009  14:34  Pagina 9

GERÄTE-ELEMENTE

3

A Ultraschallöffnung

B Laserstrahlöffnung

C LCD-Display

D Taste "Power" (ein/aus)

E Meter/Fuß-Umrechnungstaste

F Einfachmessbetrieb

G Oberflächen-/Volumen-Berechnungsmodus

H Mehrfachmessbetrieb

J Taste "Clear" (Löschen)

K Taste "Read" (Messung)

L Taste "Recall" (Überprüfung)

M Libellen

N Warnschild

P Batteriefachdeckel

BENUTZUNG

●

Ein/Aus

- das Gerät durch Drücken der Taste "Power"

einschalten

- die Umgebungstemperatur in °C wird im Display

angezeigt

- das Gerät durch erneutes Drücken der Taste "Power"

abschalten

- das Gerät wird nach 30 Sekunden Untätigkeit

automatisch abgeschaltet

●

Einlegen der Batterie

4

! darauf achten, dass das Gerät abgeschaltet ist

- Deckel P abnehmen

- 9V-Batterie (richtig herum) einlegen

- Deckel P aufsetzen

- bei schwacher Batterie erscheint Symbol

5

im

Display

! die Batterie ist rechtzeitig zu wechseln, ansonsten

kann es zu inkorrekten Messungen kommen

- die Batterie stets aus dem Gerät herausnehmen,

wenn es längere Zeit nicht benutzt wird

●

Umrechnung Meter/Fuß

- Messungen erfolgen standardmäßig in

Meter/Zentimeter

- Taste E

3

drücken, um Meter/Zentimeter in Fuß/Zoll

umzurechnen

- die Einstellung ändert sich nicht, solange die Batterie

nicht aus dem Gerät herausgenommen wird

●

Anwendung des Gerätes

6

- Taste "Power" drücken

- Messmodus (Taste F, G oder H) wählen

- die Hinterkante des Gerätes am Ausgangspunkt der

Messung ansetzen

! das Gerät im rechten Winkel auf die

Zieloberfläche richten (Libellen M

3

benutzen)

- ein Laser "ziel"

7

wird auf die Zieloberfläche projiziert

um anzuzeigen, wo das Ultraschallsignal vom

gemessenen Objekt zurückgeworfen wird

! nicht in den Laserstrahl schauen

! den Laserstrahl nicht auf Personen oder Tiere

richten

- Taste "Read" drücken; die gemessene Entfernung

erscheint in der obersten Display-Zeile

! bedenken Sie, dass das Gerät von seiner

Rückseite aus misst (die Gerätelänge wird im

Messergebnis berücksichtigt)

●

Anleitung für korrekte Messung

6

! das Gerät während der Messung nicht bewegen

! nicht über den angegebenen Messbereich

(0.5-15 m) hinaus messen

! achten Sie darauf, dass dem sich konisch

ausbreitenden Schallbereich keine Hindernisse im

Wege stehen

- große, harte und flache Oberflächen liefern die

genauesten Ergebnisse

- ein Stück Pappe vor der Zieloberfläche positionieren

bei der Messung kleiner, weicher oder

unregelmäßiger Oberflächen (wie z. B. Teppichen,

Vorhängen, groben Tapeten usw.)

- bei der Messung größerer Entfernungen (12-15 m)

eine Zieloberfläche von mindestens 3 x 3 m benutzen

- achten Sie darauf, dass sich keine anderen

Ultraschallquellen in der Nähe befinden

- bei der Messung durch Tür- und Fensteröffnungen

auf ein richtiges Ergebnis achten, indem Sie von zwei

oder drei verschiedenen Positionen aus messen und

die Ergebnisse vergleichen

- die Ultraschallwellen dringen nicht durch Glas/Fenster

- dem Gerät bei gravierenden Temperaturveränderungen

eine halbe Stunde Zeit lassen, um sich auf die

Umgebungstemperatur einstellen, bevor Sie mit neuen

Messungen beginnen

- Schwankungen in Bezug auf Luftdruck und

Feuchtigkeit, Windgeräusch und sonstige

Geräuschquellen können zu inkorrekten Messungen

führen

●

Einfachmessung

8

- Taste F

3

drücken

- das Gerät auf die Zieloberfläche richten

- Taste "Read" drücken; die Messung erscheint in der

obersten Display-Zeile

- die Messung wird laufend wiederholt, bis die Taste

"Read" losgelassen wird (klickendes Geräusch)

- jede neue Einfachmessung löscht die vorherige

●

Mehrfachmessung

9

- Taste H

3

drücken

- das Gerät auf die erste Zieloberfläche richten

- Taste "Read" drücken; die erste Messung erscheint

in der obersten Display-Zeile

- das Gerät auf die zweite Zieloberfläche richten

- Taste "Read" drücken; die zweite Messung erscheint

in der obersten Display-Zeile (die kleine Ziffer 2

erscheint in der oberen rechten Ecke des Displays,

und die Summe zweier Messungen erscheint in der

untersten Display-Zeile)

- beim Mehrfachmessbetrieb kann ein Maximum von

10 Messungen hinzugefügt werden

- die kleine Ziffer in der oberen rechten Ecke des

Displays zeigt die Messungsnummer (1-10) an

- Taste H

3

erneut drücken, um mit einer völlig neuen

Mehrfachmessung zu beginnen

10

SKIL_IB0520v2  07-01-2009  14:34  Pagina 10

●

Oberflächenmessung

0

- Taste G

3

einmal drücken

- das Gerät auf die erste Zieloberfläche richten (Länge)

- Taste "Read" drücken; die gemessene Länge

erscheint in der obersten Display-Zeile

- das Gerät auf die zweite Zieloberfläche richten

(Breite)

- Taste "Read" erneut drücken; die gemessene Breite

erscheint in der obersten Display-Zeile, wogegen die

berechnete Oberfläche in der untersten Display-Zeile

erscheint

- Taste G

3

zweimal drücken, um mit einer völlig

neuen Oberflächenmessung zu beginnen

●

Volumenmessung

!

- Taste G

3

zweimal drücken

- das Gerät auf die erste Zieloberfläche richten (Länge)

- Taste "Read" drücken; die gemessene Länge

erscheint in der obersten Display-Zeile

- das Gerät auf die zweite Zieloberfläche richten

(Breite)

- Taste "Read" erneut drücken; die gemessene Breite

erscheint in der obersten Display-Zeile, wogegen die

berechnete Oberfläche in der untersten Display-Zeile

erscheint

- das Gerät auf die dritte Zieloberfläche richten (Höhe)

- Taste "Read" erneut drücken; die gemessene Höhe

erscheint in der obersten Display-Zeile, wogegen das

berechnete Volumen in der untersten Display-Zeile

erscheint

- Taste G

3

zweimal drücken, um mit einer völlig

neuen Volumenmessung zu beginnen

●

Aufruf vorheriger Messungen

Taste "Recall" drücken zur Überprüfung vorheriger

Messungen, beginnend mit der letzten gemessenen

Entfernung (maximal 10)

●

Korrektur von Mehrfachmessungen

- Taste "Recall" drücken; die letzte Messung und die

entsprechende kleine Ziffer beginnen zu blinken

- Taste "Recall" weiter drücken, bis die zu

korrigierende Messung gefunden wurde

- Taste "Clear" drücken; die Messung wird durch 0

ersetzt, und die Summe von Restwerten erscheint in

der untersten Display-Zeile

- für eine neue Messung das Gerät auf die

Zieloberfläche richten

- Taste "Read" drücken; die neue Messung ersetzt 0,

und der Neuwert wird zur Summe hinzugefügt

- zur Fortsetzung von Mehrfachmessungen Taste

"Read" erneut drücken, und eine kleine Ziffer springt

zur nächsten leeren Speicherstelle

- Korrekturen sind bei maximal 10 vorherigen

Messungen möglich

●

Korrektur von Oberflächen-/Volumenmessung

- Taste "Recall" drücken; die letzte Messung und die

entsprechende Längen-/Breiten-/Höhen-Zeile

beginnen zu blinken

- Taste "Recall" weiter drücken, bis die zu

korrigierende Messung gefunden wurde

- Taste "Clear" drücken; die Messung wird durch 0

ersetzt, und der neu berechnete Wert erscheint in der

untersten Display-Zeile

- für eine neue Messung das Gerät auf die

Zieloberfläche richten

- Taste "Read" drücken; die neue Messung ersetzt 0,

und der Wert in der untersten Display-Zeile wird

abermals neu berechnet

- Taste "Read" erneut drücken, um die Oberflächen-/

Volumenmessung fortzusetzen

●

Inkorrekte Messung

- bei erfolgloser Messung erscheint Symbol

@

im Display

- Taste "Read" drücken oder das Gerät erneut starten

●

Gürteltasche zur einfachen und bequemen

Aufbewahrung

#

PFLEGE

●

Das Gerät weder ständiger Vibration noch äußerst

hohen oder niedrigen Temperaturen aussetzen

●

Das Gerät stets drinnen in seinem schützenden

Karton/Koffer aufbewahren

●

Das Gerät stets von Staub, Feuchtigkeit und direkter

Sonneneinstrahlung freihalten bzw. fern halten

●

Das Gerät mit einem feuchten Tuch und milder Seife

reinigen

! vor Reinigung der Linse stets die Batterie

herausnehmen

●

Das Gerät in keiner Weise zerlegen oder modifizieren

●

Nicht versuchen, irgendeinen Teil der Laserlinse zu

wechseln

GARANTIE / UMWELT

●

Dieses Skil-Produkt wird im Einklang mit

gesetzlichen/landesspezifischen Bestimmungen

garantiert; durch normalen Verschleiß, Überlastung oder

unsachgemäßen Umgang verursachte Schäden sind

von der Garantie ausgenommen

●

Bei Reklamationen schicken Sie das Gerät unzerlegt

nebst Kaufnachweis an Ihren Händler oder die nächste

Skil Kundendienststelle (Anschriften siehe

www.skileurope.com)

●

Gehäuse und Batterie des Gerätes für

umweltfreundliches Recycling getrennt entsorgen;

hieran soll Sie Symbol

$

erinnern

Ultrasonisch meetapparaat

0520

INLEIDING

●

Dit apparaat is bestemd voor het binnenshuis meten van

afstanden door middel van ultrasonische golven

●

Indien juist gebruikt, meet dit apparaat op een

gemakkelijke en nauwkeurige manier lengte,

oppervlakte, en inhoud

●

Lees, voordat u het apparaat gaat gebruiken,

aandachtig deze gebruiksaanwijzing evenals de

waarschuwingssticker op het apparaat

1

●

Let met name op de veiligheidsinstructies en de

waarschuwingen; het niet in acht nemen hiervan kan

ernstige (oog)verwondingen tot gevolg hebben

●

Bewaar deze gebruiksaanwijzing om deze later nog

eens te kunnen raadplegen

NL

11

SKIL_IB0520v2  07-01-2009  14:34  Pagina 11

TECHNISCHE SPECIFICATIES

Meetbereik

0,5 tot 15 m

Uitgangshoek van

ultrasonisch signaal

+/- 5°

Lasertype 650

nm

Laserklasse

2

Maximaal uitgaand vermogen

≤

1 mW

Energievoorziening

1x 6LR61/9V batterij

Optimale gebruikstemperatuur

0 tot 40°C

Gewicht

0,2 kg

Nauwkeurigheid

maximale afwijking van

+/- 0,5% / +/- 1 cijfer

VEILIGHEID

●

Kijk niet in de laserstraal (stralingsgevaar)

2

●

Richt de laserstraal niet op personen of dieren

●

Plaats het apparaat niet zodanig, dat iemand bedoeld of

onbedoeld in de laserstraal zou kunnen kijken

●

Gebruik geen enkel optisch vergrootmiddel (zoals

vergrootglas, telescoop, of verrekijker) om in de

laserstraal te kijken

●

De waarschuwingssticker op het apparaat niet

verwijderen of beschadigen

●

Het apparaat niet gebruiken in de buurt van ontvlambare

vloeistoffen, gassen of stof

●

Het apparaat niet gebruiken wanneer er kinderen in de

buurt zijn

●

Dit apparaat mag niet worden gebruikt door mensen, die

jonger zijn dan 16 jaar

●

Gebruik het apparaat niet voor andere doeleinden dan

vermeld in de gebruiksaanwijzing

APPARAAT-ONDERDELEN

3

A Opening voor ultrasonisch signaal

B Opening voor laserstraal

C LCD display

D "Power" (aan/uit) knop

E Meter/voet omzettingsknop

F Enkelvoudige meet-modus

G Berekeningsmodus van oppervlakte/inhoud

H Meervoudige meet-modus

J "Clear" (verwijder) knop

K "Read" (meet) knop

L "Recall" (terughaal) knop

M Libellen

N Waarschuwingssticker

P Deksel van batterijvak

GEBRUIK

●

Aan/uit

- zet apparaat aan door op "Power" te drukken

-  op display verschijnt omgevingstemperatuur in °C

-  zet apparaat uit door weer op "Power" te drukken

-  het apparaat gaat automatisch uit als er 30 seconden

lang geen knoppen worden geactiveerd

●

Plaatsen van batterij

4

! zorg dat het apparaat uitgezet is

- verwijder deksel P

- plaats 9V batterij (let op de juiste polen)

- zet deksel P terug

- bij laag energieniveau van de batterij, verschijnt

symbool

5

op de display

! vervang de batterij tijdig, anders kunnen zich

foutieve metingen voordoen

- haal de batterij altijd uit het apparaat, wanneer het

apparaat langdurig niet gebruikt wordt

●

Meter/voet omzetting

- de metingen zijn standaard in meters/centimeters

- druk op knop E

3

om meters/centimeters om te

zetten in voet/duim

-  de ingestelde afmeting zal niet veranderen zo lang de

batterij niet uit het apparaat gehaald wordt

●

Werken met het apparaat

6

- druk op "Power"

-  kies een meet-modus (knop F, G, of H)

-  plaats achterkant van apparaat op beginpunt van

meting

! richt apparaat op te meten oppervlak onder een

rechte hoek (gebruik libellen M

3

)

-  een laser "doelwit"

7

wordt op het te meten

oppervlak geprojecteerd om aan te geven waar het

ultrasonische signaal wordt gereflecteerd door het

gemeten object

!  kijk niet in de laserstraal

! richt de straal niet op personen of dieren

-  druk op "Read"; de gemeten afstand verschijnt boven

in de display

! houd er rekening mee, dat het apparaat vanaf de

achterkant meet (het meetresultaat is inclusief de

lengte van het apparaat)

●

Instructies voor juiste metingen

6

! beweeg het apparaat niet tijdens het meten

!  meet niet buiten het meetbereik (0,5 - 15 m)

! zorg ervoor, dat zich binnen de geluidsconus

geen obstakels bevinden

-  grote, harde en vlakke oppervlakken geven de meest

nauwkeurige resultaten

-  plaats een stuk karton vóór het te meten oppervlak bij

het meten van kleine, zachte of onregelmatige

oppervlakken (zoals tapijten, gordijnen, grof

behangpapier, enz.)

-  gebruik een te meten oppervlak van tenminste 3 x 3

m, bij het meten van lange afstanden (12 – 15 m)

-  zorg ervoor, dat zich geen andere ultrasonische

bronnen in de buurt bevinden

-  zorg voor een juist resultaat bij het meten via deur- en

raamopeningen, door vanuit twee of drie

verschillende posities te meten en de resultaten met

elkaar te vergelijken

-  de ultrasonische golven gaan niet door glas/ruiten

-  laat bij sterke temperatuurswisselingen het apparaat

een half uur lang wennen aan de

omgevingstemperatuur, alvorens met nieuwe

metingen te beginnen

-  schommelingen in luchtdruk en vochtigheid,

windgeruis en andere geluidsbronnen kunnen tot

foutieve metingen leiden

12

SKIL_IB0520v2  07-01-2009  14:34  Pagina 12

●

Enkelvoudige meting

8

-  druk op knop F

3

-  richt apparaat op het te meten oppervlak

-  druk op "Read"; de meting verschijnt boven in de

display

-  meting wordt doorlopend herhaald totdat "Read" knop

wordt losgelaten (tikkend geluid)

-  iedere nieuwe enkelvoudige meeting verwijdert de

vorige

●

Meervoudige meting

9

-  druk op knop H

3

-  richt apparaat op het eerste te meten oppervlak

-  druk op "Read"; de eerste meting verschijnt boven in

de display

-  richt apparaat op het tweede te meten oppervlak

-  druk op "Read"; de tweede meting verschijnt boven in

de display (klein cijfer 2 verschijnt in

rechterbovenhoek van display en de som van de

twee metingen verschijnt onder in de display)

-  in de meervoudige meet-modus kunnen maximaal

10 metingen bij elkaar worden opgeteld

-  het kleine cijfer in de rechterbovenhoek van de

display geeft het aantal metingen aan (1 – 10)

-  druk nogmaals op knop H

3

om met een geheel

nieuwe meervoudige meting te beginnen

●

Meting van oppervlakte

0

- druk

eenmaal op knop G

3

-  richt apparaat op het eerste te meten oppervlak

(lengte)

-  druk op "Read"; de gemeten lengte verschijnt boven

in de display

-  richt apparaat op het tweede te meten oppervlak

(breedte)

-  druk nogmaals op "Read"; de gemeten breedte

verschijnt boven in de display terwijl de berekende

oppervlakte onder in de display verschijnt

- druk

tweemaal op knop G

3

om met een geheel

nieuwe oppervlakte-meting te beginnen

●

Meting van inhoud (11)

- druk

tweemaal op knop G

3

-  richt apparaat op het eerste te meten oppervlak

(lengte)

-  druk op "Read"; de gemeten lengte verschijnt boven

in de display

-  richt apparaat op het tweede te meten oppervlak

(breedte)

-  druk nogmaals op "Read"; de gemeten breedte

verschijnt boven in de display terwijl de berekende

oppervlakte onder in de display verschijnt

-  richt apparaat op het derde te meten oppervlak

(hoogte)

-  druk nogmaals op "Read"; de gemeten hoogte

verschijnt boven in de display terwijl de berekende

inhoud onder in de display verschijnt

- druk

tweemaal op knop G

3

om met een geheel

nieuwe inhoudsmeting te beginnen

●

Terugroepen van vorige metingen

Druk op "Recall" om vorige metingen nog eens te

bekijken, beginnend met de laatst gemeten afstand

(maximaal 10)

●

Correctie van meervoudige meting

-  druk op "Recall"; laatste meting en bijbehorend kleine

cijfer begint te knipperen

-  druk meermalen op "Recall" totdat de te corrigeren

meting is gevonden

-  druk op "Clear"; de meting wordt vervangen door 0 en

de som van de resterende waardes verschijnt onder

in de display

-  richt apparaat op te meten oppervlak voor een

nieuwe meting

-  druk op "Read"; de nieuwe meting vervangt 0 en de

nieuwe waarde wordt bij de som opgeteld

-  druk nogmaals op "Read" om door te gaan met de

meervoudige meting, en het kleine cijfer springt naar

de volgende lege geheugenplaats

-  correcties zijn mogelijk voor maximaal 10 vorige

metingen

●

Correctie van oppervlakte-/inhoudsmeting

-  druk op "Recall"; laatste meting en bijbehorend

lengte-/breedte-/hoogte-streepje begint te knipperen

-  druk meermalen op "Recall" totdat de te corrigeren

meting is gevonden

-  druk op "Clear"; de meting wordt vervangen door 0 en

de herberekende waarde verschijnt onder in de

display

-  richt apparaat op te meten oppervlak voor een

nieuwe meting

-  druk op "Read"; de nieuwe meting vervangt 0 en de

waarde onder in de display wordt opnieuw

herberekend

-  druk nogmaals op "Read" om door te gaan met de

oppervlakte-/inhoudsmeting

●

Foutieve meting

-  als de meting niet lukt, verschijnt symbool

@

op de

display

-  druk op "Read" of start het apparaat opnieuw

●

Riemtasje voor gemakkelijk en comfortabel opbergen

#

ONDERHOUD

●

Stel het apparaat niet bloot aan voortdurende trillingen

of extreem hoge of lage temperaturen

●

Berg het apparaat altijd binnenshuis op in zijn

beschermende verpakking/koffer

●

Houd het apparaat altijd vrij van stof, vocht en direct

zonlicht

●

Maak het apparaat schoon met een vochtige doek en

milde zeep

! verwijder altijd de batterij vóór het schoonmaken

van de lens

●

Haal het apparaat niet uit elkaar en breng op geen

enkele wijze veranderingen aan

●

Probeer niet om wat voor deel van de laser-lens dan ook

te veranderen

GARANTIE / MILIEU

●

Voor dit SKIL-product geven wij garantie volgens de

wettelijk geldende bepalingen; schade, die terug te

voeren is op natuurlijke slijtage, overbelasting of

onachtzaam gebruik, is van deze garantie uitgesloten

13

SKIL_IB0520v2  07-01-2009  14:34  Pagina 13

●

In geval van een klacht het apparaat ongedemonteerd,

samen met het aankoopbewijs, naar het verkoopadres

of het dichtstbijzijnde Skil service-station opsturen (de

adressen vindt u op www.skileurope.com)

●

Ontdoe u van het apparaat door de behuizing en de

batterij apart aan te bieden voor milieuvriendelijk

recyclen; symbool

$

zal u in het afdankstadium hieraan

herinneren

Ultraljudsbaserat mätverktyg

0520

INLEDNING

●

Detta verktyg är avsett för att mäta avstånd inomhus

med hjälp av ultraljudsvågor

●

Använt på rätt sätt mäter detta verktyg enkelt och

noggrant längd, yta och volym

●

Läs bruksanvisningen noga och också varningsetiketten

på verktyget innan du använder verktyget

1

●

Var särskilt uppmärksam på

säkerhetsinstruktionerna och varningarna; om de

inte följs kan det ge allvarliga (ögon)skador

●

Spara bruksanvisningen för framtida referens

TEKNISKA SPECIFIKATIONER

Mätintervall

0,5 till 15 m

Ultraljudssignalens

utgångsvinkel

+/- 5°

Lasertyp 650

nm

Laserklass

2

Max uteffekt

≤

1 mW

Strömmatning

1 st. 6LR61/9V-batteri

Optimal driftstemperatur

0 till 40°C

Vikt

0,2 kg

Noggrannhet

maximal deviation är

+/- 0,5% / +/- 1 siffra

SÄKERHETEN

●

Titta inte in i laserstrålen (laserstrålning)

2

●

Rikta inte laserstrålen mot personer eller djur

●

Ställ inte verktyget så att någon avsiktligt eller oavsiktligt

kan titta in i laserstrålen

●

Använd inga förstoringsverktyg (såsom förstoringsglas,

teleskop eller kikare) för att se laserstrålen

●

Varningsetiketten på verktyget får inte tas bort eller

skadas

●

Använd inte verktyget i närvaro av antändliga vätskor,

gaser eller damm

●

Använd inte verktyget i närheten av barn

●

Verktyget ska inte användas av personer under 16 år

●

Använd inte verktyget för annat än vad som anges i

bruksanvisningen

DELAR PÅ VERKTYGET

3

A Öppning för ultraljud

B Öppning för laserstrålen

C LCD-ruta

D "Power" (på/av)

E Omvandling meter/fot

F Enmätningsläge

G Beräkningsläge för yta/volym

H Flermätningsläge

J "Clear" (radera)

K "Read" (avläsa)

L "Recall" (återkalla)

M Bubbelnivåer

N Varningsetikett

P Batterilucka

ANVÄNDNING

●

På/av

- koppla på verktyget genom att trycka på "Power"

- den omgivande temperaturen i °C visar i rutan

- koppla av verktyget genom att trycka på "Power" igen

-  verktyget kopplar automatiskt av sig efter 30

sekunders inaktivitet

●

Sätta i batteri

4

! se till att verktyget är avstängt

- ta bort luckan P

- lägg i ett 9V-batteri (se till att de kommer åt rätt håll)

- sätt tillbaka luckan P

- när batteriet blir svagt visas symbolen

5

i rutan

! byt batteriet i tid, annars kan verktyget kan det bli

felmätningar

- ta alltid ut batteriet ur verktyget om det inte ska

användas en längre tid

●

Omvandling meter/fot

- måttenheten är förinställd på meter/centimeter

- tryck på E

3

för att göra om meter/centimeter till

fot/tum

- inställningen ändras inte så länge batteriet inte tas ut

ur verktyget

●

Använda verktyget

6

- tryck på "Power"

- välj mätningsläge (knapp F, G, eller H)

- sätt bakre kanten av verktyget på den punkt som

mätningen ska utgå från

! rikta verktyget mot målytan i rät vinkel (använd

bubbelnivåerna M

3

)

- en "lasermåltavla"

7

visas på målytan för att ange

var ultraljudssignalen reflekteras av det mätta

föremålet

! titta inte in i laserstrålen

! rikta inte laserstrålen mot personer eller djur

- tryck på "Read", så visas det uppmätta värdet på

översta raden i rutan

! tänk på att verktyget mäter från sin bakre kant

(verktygslängden är inräknad i mätresultatet)

●

Anvisningar för korrekt mätning

6

! flytta inte på verktyget under mätningen

! mät inte ett avstånd som ligger utanför det

angivna interfallet (0,5 - 15 m)

S

14

SKIL_IB0520v2  07-01-2009  14:34  Pagina 14

! se till att det inte finns några hinder inom det

koniskt vidgande ljudintervallet

- stora, hårda och flata ytor ger mest noggranna

resultat

- lägg en bit papp framför målytan när du mäter mot

små, mjuka eller oregelbundna ytor (såsom matta,

gardiner, mönstrad tapet etc.)

- använd en målyta på minst 3 x 3 m vid mätning av

långa sträckor (12 - 15 m)

- se till att det inte finns några andra ultraljudskällor i

närheten

- när du mäter genom en dörr- eller fönsteröppning är

det säkrast att kontrollera resultatet från ett par olika

lägen och jämföra resultaten

- ultraljudsvågor går inte genom glas

- vid stora temperaturförändringar måste verktyget

anpassa sig till den omgivande temperaturen i en

halvtimme innan mätning påbörjas

- fluktueringar i lufttryck och fuktighet, vinande från

vinden och andra ljudkällor kan ge missvisningar

●

Enstaka mätningar

8

- tryck på F

3

- rikta verktyget mot målytan

- tryck på "Read", så visas det uppmätta värdet på

översta raden i rutan

- mätningen upprepas kontinuerligt tills du trycker på

"Read" (tickande ljud)

- vid varje ny enstaka mätning raderas det tidigare

värdet

●

Fler mätningar

9

- tryck på H

3

- rikta verktyget mot den första målytan

- tryck på "Read"; så visas det första uppmätta värdet

på översta raden i rutan

- rikta verktyget mot den andra målytan

- tryck på "Read"; då visas det andra mätvärdet på

översta raden i rutan (en liten siffra 2 visas överst till

höger i rutan, och summan av de båda värdena på

nedersta raden)

- i flermätningsläge kan upp till 10 mätningar läggas

ihop

- den lilla siffran överst till höger anger mätningens

nummer (1-10)

- tryck på H

3

igen för att starta en ny

flermätningsserie

●

Ytmätning

0

- tryck på G

3

en gång

- rikta verktyget mot den första målytan (längden)

- tryck på "Read", så visas det uppmätta längdvärdet

på översta raden i rutan

- rikta verktyget mot den andra målytan (bredden)

- tryck på "Read" igen, så visas det uppmätta

breddvärdet på översta raden i rutan och den

beräknade ytan på nedersta raden

- tryck på G

3

två gånger för att starta en ny ytmätning

●

Volymmätning

!

- tryck på G

3

två gånger

- rikta verktyget mot den första målytan (längden)

- tryck på "Read", så visas det uppmätta längdvärdet

på översta raden i rutan

- rikta verktyget mot den andra målytan (bredden)

- tryck på "Read" igen, så visas det uppmätta

breddvärdet på översta raden i rutan och den

beräknade ytan på nedersta raden

- rikta verktyget mot den tredje målytan (höjden)

- tryck på "Read" igen, så visas det uppmätta

höjdvärdet på översta raden i rutan och den

beräknade volymen på nedersta raden

- tryck på G

3

två gånger för att starta en ny

volymmätning

●

Återkallning av tidigare mätvärden

Tryck på "Recall" om du vill ta upp tidigare mätvärden,

med början från det sist uppmätta avstånden (högst 10)

●

Rättelse av flermätning

- tryck på "Recall", så börjar det senaste mätvärdet och

motsvarande lilla siffra att blinka

- tryck "Recall" ev. upprepade gånger tills du får upp

det mätvärde som du vill rätta

- tryck på "Clear"; då ersätt mätvärdet av 0, och

summan av de återstående värdena visas på

nedersta raden i rutan

- rikta verktyget mot målytan för att mäta om

- tryck på "Read", så ersätts 0 av det nya mätvärdet,

som läggs till summan

- för att fortsätta med en flermätning, tryck på "Read"

igen, så flyttar sig den lilla siffran till nästa tomma

minnesplats

- du kan rätta upp till 10 tidigare mätvärden

●

Rättelse av yt/volymmätvärden

- tryck på "Recall", så börjar det senaste mätvärdet och

motsvarande rad för längd/bredd/höjd att blinka

- tryck upprepade gånger på "Recall" tills du får upp det

mätvärde som du vill rätta

- tryck på "Clear"; då ersätt mätvärdet av 0, och det

omräknade värdet visas på nedersta raden i rutan

- rikta verktyget mot målytan för att mäta om

- tryck på "Read"; då ersätter mätvärdet 0, och värdet

på nedersta raden i rutan beräknas om

- tryck på "Read" igen för att fortsätta

yt/volymmätningen

●

Fel mätvärden

- om mätningen inte har lyckats, visas symbol

@

i rutan

- tryck på "Read" eller starta om verktyget

●

Bältesväska för enkel och bekväm förvaring

#

UNDERHÅLL

●

Utsätt inte verktyget för ständiga vibrationer eller för

extremt hög eller låg temperatur

●

Förvara verktyget inomhus i den skyddande

kartongen/lådan

●

Håll alltid verktyget fritt från damm, fuktighet och direkt

solljus

●

Gör ren verktyget med en fuktig trasa och milt

tvättmedel

! ta alltid ut batteriet innan du gör ren linsen

●

Plocka inte isär eller modifiera verktyget på något sätt

●

Försök inte byta någon del av laserlinsen

15

SKIL_IB0520v2  07-01-2009  14:34  Pagina 15

GARANTI / MILJÖ

●

Denna Skil-produkt är garanterad i enlighet med

lagstadgade/landsspecifika bestämmelser; skada som

uppstår genom normalt slitage, överlastning eller felaktig

hantering omfattas inte av garantin

●

Vid reklamation, sänd in verktyget i ej demonterat skick

tillsammans med inköpsbevis till försäljaren eller till

närmaste Skil serviceverkstad (adresser finns på

www.skileurope.com)

●

När verktyget kasseras ska hölje och batteriet separeras

för miljövänlig återvinning; symbolen

$

kommer att

påminna om detta

Ultralydmåleværktøj

0520

INDLEDNING

●

Dette værktøj er beregnet til at måle afstande indendørs

ved hjælp af ultralydbølger

●

Når værktøjet anvendes korrekt, måler det let og

nøjagtigt længde, areal og rumfang

●

Gennemlæs denne brugsanvisning grundigt og se

advarselsmærkaten på værktøjet, før værktøjet tages i

brug

1

●

Vær særlig opmærksom på

sikkerhedsinstruktionerne og advarslerne; gøres

dette ikke, kan det medføre alvorlige øjenskader

●

Gem denne brugsanvisning - du kan få brug for den

senere

TEKNISKE SPECIFIKATIONER

Måleområde

0,5 til 15 m

Ultralydsignalets

udgangsvinkel +/-

5°

Lasertype 650

nm

Laserklasse

2

Maksimal effekt

≤

1 mW

Strømforsyning

1x 6LR61/9V battery

Optimal driftstemperatur

0 til 40°C

Vægt

0,2 kg

Nøjagtighed

maksimal afvigelse på

+/- 0,5% / +/- 1 digit

SIKKERHED

●

Se ikke ind i laserstrålen (laserstråling)

2

●

Peg ikke laserstrålen mod personer eller dyr

●

Anbring aldrig værktøjet på et sted, hvor nogen, tilsigtet

eller utilsigtet, kan se ind i laserstrålen

●

Brug ikke optiske forstørrelsesanordninger (som f.eks.

forstørrelsesglas, teleskoper eller kikkerter) til at se ind i

laserstrålen

●

Advarselsmærkaten på værktøjet må ikke fjernes eller

beskadiges

●

Anvend ikke værktøjet i nærheden af brandfarlige

væsker, gasser eller støv

●

Anvend ikke værktøjet, når der er børn i nærheden

●

Dette værktøj må ikke anvendes af personer under 16 år

●

Værktøjet må ikke anvendes til noget andet formål end

det, som er nævnt i denne brugsanvisning

VÆRKTØJSELEMENTER

3

A Ultralydåbning

B Laserstråleåbning

C LCD-display

D "Power" (tænd/sluk) tast

E Tast for omregning mellem meter og fod

F Funktion for enkelt måling

G Regnefunktion for areal/rumfang

H Funktion for flere målinger

J "Clear" (slet) tast

K "Read" (måling) tast

L "Recall" (genkald) tast

M Libeller med blære

N Advarselsmærkat

P Batterirumsdæksel

BRUG

●

Tænd/sluk

- tænd for værktøjet ved at trykke på tasten "Power"

- omgivelsestemperaturen i °C vises på displayet

- sluk for værktøjet ved at trykke på tasten "Power"

igen

-  værktøjet slukkes automatisk efter 30 sekunders

inaktivitet

●

Montering af batteri

4

! sørg for at der er slukket for værktøjet

- fjern dækslet P

- sæt et 9V batteri i (sørg for at polerne vender rigtigt)

- sæt dækslet P

- når batteristanden er lav, vises symbolet

5

på

displayet

! udskift altid batteriet i tide, da målingerne ellers

kan blive forkerte

- fjern altid batteriet fra værktøjet, hvis værktøjet ikke

skal anvendes i længere tid

●

Omregning mellem meter og fod

- målinger foretages i meter/centimeter som standard

- tryk på tasten E

3

for at omregne meter/centimeter til

fod/tommer

- indstillingen ændres ikke, så længe batteriet ikke

fjernes fra værktøjet

●

Betjening af værktøjet

6

- tryk på tasten "Power"

- vælg målefunktionen (tast F, G eller H)

- anbring værktøjets bagkant på udgangspunktet for

målingen

! peg værktøjet retvinklet mod målfladen (brug

libeller med blære M

3

)

- et laser "mål"

7

vises på målfladen som indikation

på, hvor ultralydsignalet reflekteres af den målte

genstand

! se ikke ind i laserstrålen

! peg ikke laserstrålen mod personer eller dyr

- tryk på tasten "Read", hvorefter den målte afstand

vises på øverste linie af displayet

! husk, at værktøjet måler fra sin bagkant (dvs.

værktøjets længde er medtaget i måleresultatet)

DK

16

SKIL_IB0520v2  07-01-2009  14:34  Pagina 16

●

Instruktioner for korrekt måling

6

! flyt ikke værktøjet under målingen

! mål ikke ud over det anførte måleområde

(0,5 - 15 m)

! sørg for at der ikke er nogen hindringer inden for

det konisk ekspanderende lydområde

- store, hårde og flade overflader giver de mest

nøjagtige resultater

- anbring et stykke pap foran målfladen, når der skal

måles små, bløde og uregelmæssige overflader (som

f.eks. tæpper, gardiner, grove tapeter mv.)

- brug en målflade på mindst 3 x 3 m, når der skal

måles lange afstande (12 - 15 m)

- sørg for at der ikke er andre ultralydkilder i nærheden

- når man måler gennem dør- og vinduesåbninger, får

man et korrekt resultat ved at måle fra to eller tre

forskellige positioner og så sammenligne resultaterne

- ultralydbølgerne går ikke igennem glas/ruder

- i tilfælde af store temperaturændringer skal man lade

værktøjet tilpasse sig omgivelsestemperaturen i en

halv time, før man begynder at foretage nye målinger

- svingninger i lufttryk og –fugtighed, vindstøj og andre

støjkilder kan give forkerte målinger

●

Enkelt måling

8

- tryk på tasten F

3

- peg værktøjet mod målfladen

- tryk på tasten "Read", hvorefter målingen vises på

øverste linie af displayet

- målingen gentages kontinuerligt, indtil tasten "Read"

slippes (tikkende lyd)

- hver enkelt ny måling sletter den foregående

●

Flere målinger

9

- tryk på tasten H

3

- peg værktøjet mod den første målflade

- tryk på tasten "Read", hvorefter den første måling

vises på øverste linie af displayet

- peg værktøjet mod den anden målflade

- tryk på tasten "Read", hvorefter den anden måling

vises på øverste linie af displayet (et lille 2-tal vises i

øverste højre hjørne af displayet og summen af de to

målinger vises på nederste linie af displayet)

- i funktionen for flere målinger kan højst 10 målinger

lægges sammen

- det lille tal i øverste højre hjørne af displayet viser

målingsnummeret (1 - 10)

- tryk på tasten H

3

igen for at begynde en helt ny

række af flere målinger

●

Måling af areal

0

- tryk én gang på tasten G

3

- peg værktøjet mod den første målflade (længden)

- tryk på tasten "Read", hvorefter den målte længde

vises på øverste linie af displayet

- peg værktøjet mod den anden målflade (bredden)

- tryk på tasten "Read" igen, hvorefter den målte

bredde vises på øverste linie af displayet, mens det

udregnede areal vises på nederste linie af displayet

- tryk to gange på tasten G

3

for at begynde en helt

ny måling af areal

●

Måling af rumfang

!

- tryk to gange på tasten G

3

- peg værktøjet mod den første målflade (længden)

- tryk på tasten "Read", hvorefter den målte længde

vises på øverste linie af displayet

- peg værktøjet mod den anden målflade (bredden)

- tryk på tasten "Read" igen, hvorefter den målte

bredde vises på øverste linie af displayet, mens det

udregnede areal vises på nederste linie af displayet

- peg værktøjet mod den tredje målflade (højden)

- tryk på tasten "Read" igen, hvorefter den målte højde

vises på øverste linie af displayet, mens det

udregnede rumfang vises på nederste linie af

displayet

- tryk to gange på tasten G

3

for at begynde at en helt

ny måling af rumfang

●

Genkaldelse af foregående målinger

Tryk på tasten "Recall" for at se de foregående målinger,

idet der begyndes med den sidst målte afstand (højst 10)

●

Rettelse af flere målinger

- tryk på tasten "Recall", hvorefter den sidste måling og

det tilsvarende lille tal begynder at blinke

- tryk flere gange på "Recall", indtil den måling, der skal

rettes, findes

- tryk på tasten "Clear", hvorefter målingen erstattes

med 0 og summen af de øvrige værdier vises på

nederste linie af displayet

- peg værktøjet mod målfladen for den nye måling

- tryk på tasten "Read", hvorefter den nye måling

erstatter 0'et og den nye værdi lægges til summen

- for løbende flere målinger, tryk på tasten "Read" igen

og det lille tal går til den næste tomme

hukommelsesplads

- det er kun muligt at rette de 10 foregående målinger

●

Rettelse af måling af areal/rumfang

- tryk på tasten "Recall", hvorefter den sidste måling og

den tilsvarende linie med længde/bredde/højde

begynder at blinke

- tryk flere gange på "Recall", indtil den måling, der skal

rettes, findes

- tryk på tasten "Clear", hvorefter målingen erstattes

med 0 og den nyudregnede værdi vises på nederste

linie af displayet

- peg værktøjet mod målfladen for den nye måling

- tryk på tasten "Clear", hvorefter den nye måling

erstatter 0’et og værdien på nederste linie af displayet

udregnes igen

- tryk på tasten "Read" igen for løbende

areal/rumfangsmåling

●

Forkert måling

- når målingen ikke lykkes, vises symbolet

@

på

displayet

- tryk på tasten "Read" eller start værktøjet igen

●

Bæltetaske for let og bekvem opbevaring

#

RENGØRING

●

Udsæt ikke værktøjet for kontinuerlig vibration eller

ekstremt varme eller kolde temperaturer

●

Opbevar altid værktøjet indendørs i beskyttelseskassen/

kufferten

17

SKIL_IB0520v2  07-01-2009  14:34  Pagina 17

●

Hold altid værktøjet fri for støv, fugtighed og direkte

sollys

●

Rengør værktøjet med en fugtig klud og mild sæbe

! fjern altid batteriet, før linsen rengøres

●

Værktøjet må ikke adskilles eller modificeres på nogen

måde

●

Forsøg ikke at ændre nogen del af laserlinsen

GARANTI / MILJØ

●

Dette Skil produkt er garanteret i henhold til de

lovmæssige bestemmelser og de bestemmelser, som

gælder i det enkelte land; garantien dækker ikke normal

slitage, overbelastning eller fejlagtig anvendelse

●

I tilfælde af en klage send den uskilte værktøjet sammen

med et købsbevis til forhandleren eller nærmeste Skil

serviceværksted (adresser findes på

www.skileurope.com)

●

Ved bortskaffelse af værktøjet skal huset og batteriet

sorteres for miljøvenlig genbrug; symbolet

$

erindrer

dig om dette, når udskiftning er nødvendig

Ultralyd-avstandsmåler

0520

INNLEDNING

●

Dette verktøyet er beregnet på å måle avstander

innendørs ved hjelp av ultralydbølger

●

Når det brukes på en hensiktsmessig måte, vil

verktøyet lett og nøyaktig måle avstand, areal og volum

●

Les denne brukerhåndboken nøye, likedan

advarselskiltet på verktøyet, før du tar verktøyet i bruk

1

●

Gjør deg spesielt godt kjent med sikkerhets-

veiledningene og advarslene; hvis du unnlater å

følge dem, kan du risikere alvorlige (øye-) skader

●

Ta vare på brukerhåndboken for fremtidig bruk

TEKNISKE SPESIFIKASJONER

Måleområde

0,5 - 15 m

Målenøyaktighet for

ultralydsignal

+/- 5°

Laserdiode 650

nm

Laserklasse

2

Maks. avgitt effekt

≤

1 mW

Strømtilførsel

1x 6LR61/9 V batteri

Optimal driftstemperatur

0 til 40°C

Vekt

0,2 kg

Nøyaktighet

maksimal avvikelse på +/-

+/- 0,5% / +/- 1 siffer

SIKKERHET

●

Ikke se inn i laserstrålen (laserstråling)

2

●

Ikke rett laserstrålen mot personer eller dyr

●

Ikke plasser verktøyet slik at noen kan komme til å se

inn i laserstrålen, enten det er utilsiktet eller med hensikt

●

Ikke bruk noen som helst forstørrende optisk anordning

(som f.eks. forstørrelsesglass, teleskop eller kikkert) til å

se laserstrålen

●

Ikke fjern eller ødelegg advarselskiltet på verktøyet

●

Ikke bruk verktøyet i nærheten av brannfarlig væske,

gass eller støv

●

Ikke bruk verktøyet hvis det er barn i nærheten

●

Dette verktøyet bør ikke brukes av personer under 16 år

●

Ikke bruk verktøyet til noe annet formål enn de som er

nevnt i denne brukerhåndboken

VERKTØYETS DELER

3

A Ultralyd, åpning

B Laserstråle, åpning

C LCD-skjerm

D "Power" (Av/På) tast

E Meter/fot omregningstast

F Enkel målemodus

G Kalkulasjonsmodus for areal/volum

H Modus for flere målinger

J "Clear" (Slette) tast

K "Read" (Måle) tast

L "Recall" (Endre/tilbakekalle) tast

M Vaterpass (libelle)

N Varselmerke

P Deksel for batterirom

BETJENING

●

Av/på

- slå verktøyet På ved å trykke på "Power" knappen

- omgivelsestemperatur i °C er blir vist på skjermen

- slå verktøyet Av ved å trykke på "Power" knappen på

nytt

-  verktøyet slår seg automatisk Av etter å være

uvirksomt i 30 sekunder

●

Sette i batteri

4

! kontroller at verktøyet er slått av

- ta av dekselet P

- sett i 9 V batteri (pass på at batteripolene vender

riktig vei)

- sett på dekselet P

- når batteriet er svakt vises tallet

5

på skjermen

! skift batteriet i tide, ellers er det mulig at verktøyet

kan vise feil måleverdi

- ta alltid batteriet ut av verktøyet hvis det ikke skal

brukes på lengre tid

●

Omregning fra meter til fot

- normalverdien for mål vises i meter/centimeter

- trykk på knappen E

3

for å regne om fra

meter/centimeter til fot/tommer

- innstilling endrer seg ikke så lenge batteriet er på

plass i verktøyet

●

Betjene verktøyet

6

- trykk på "Power" knappen

- velg målemodus (knapp F, G eller H)

- plasser bakre kant av verktøyet på punktet hvor

målingen skal begynne

! rett verktøyet vinkletrett mot måloverflaten (bruk

libelle M

3

)

- et laser-"mål"

7

blir prosjektert på måloverflaten som

indikerer hvor ultralydsignalet blir reflektert av det

målte objektet

! ikke se inn i laserstrålen

N

18

SKIL_IB0520v2  07-01-2009  14:34  Pagina 18

! ikke rett laserstrålen mot personer eller dyr

- trykk på "Read" knappen og den målte avstanden

vises på øverste linje på skjermen

! husk på at målt avstand begynner bak på verktøyet

(lengden på verktøyet er inkludert i måleresultatet)

●

Instruksjoner for riktig måling

6

! verktøyet må holdes stille under måling

! ikke foreta målinger utenfor spesifisert område

(0,5 - 15 m)

! forsikre deg om at det ikke finnes hindringer

innenfor det koniske ekspanderende lydområdet

- store, harde og flate overflater gir de mest nøyaktige

resultatene

- plasser en kartongbit foran måloverflaten når små,

myke eller uregelmessige overflater skal måles

(slik som tepper, gardiner, grovt tapet, osv.)

- bruk en måloverflate som er minst 3 x 3 m under

måling av lengre avstander (12 - 15 m)

- sjekk at det ikke finnes andre ultralydkilder i nærheten

- når det måles gjennom dør- g vindusåpninger, sjekk

at resultatet er korrekt ved å måle fra to eller tre

forskjellige posisjoner for å sammenligne resultatene

- ultralydbølger går ikke gjennom glass/vinduer

- i tilfeller hvor det er større temperaturendringer, la

verktøyet få omstille seg til omgivelsestemperaturen

en halv time før nye målinger foretas

- veksling i lufttrykk og fuktighet, vindstøy og andre

støykilder kan føre til feilmåling

●

Enkel måling

8

- trykk på knappen F

3

- rett verktøyet mot måloverflaten

- trykk på "Read" knappen og målet vises på øverste

linje på skjermen

- målet blir gjentatt kontinuerlig til "Read" knappen blir

utløst (tikkelyd)

- nye mål som blir tatt sletter tidligere mål

●

Flere målinger

9

- trykk på knappen H

3

- rett verktøyet mot den første måloverflaten

- trykk på "Read" knappen og det første målet vises på

øverste linje på skjermen

- rett verktøyet mot den andre måloverflaten

- trykk på "Read" knappen og det andre målet vises på

øverste linje på skjermen (et lite 2-tall vises øverst i

høyre hjørne på skjermen og summen av de to

målene vises på nedre linje på skjermen)

- i modus for flere målinger kan maksimum 10 mål bli

lagt sammen

- et lite tall øverst i høyre hjørne på skjermen indikerer

nummeret på målet (1 - 10)

- trykk på knappen H

3

på nytt for å begynne en ny

måling

●

Måle areal 10

- trykk på knappen G

3

én gang

- rett verktøyet mot den første måloverflaten (lengde)

- trykk på "Read" knappen og målt avstand vises på

øverste linje på skjermen

- rett verktøyet mot den andre måloverflaten (bredde)

- trykk på "Read" knappen på nytt og målt bredde vises

på øverste linje på skjermen mens beregnet areal

vises på nederste linje på skjermen

- trykk på knappen G

3

to ganger for å begynne en

ny overflatemåling

●

Måle volum

!

- trykk på knappen G

3

to ganger

- rett verktøyet mot den første måloverflaten (lengde)

- trykk på "Read" knappen og målt lengde vises på

øverste linje på skjermen

- rett verktøyet mot den andre måloverflaten (bredde)

- trykk på "Read" knappen på nytt og målt bredde vises

på øvre linje på skjermen, mens beregnet areal vises

på nederste linje på skjermen

- rett verktøyet mot den tredje måloverflaten (høyde)

- trykk på "Read" knappen på nytt og målt høyde vises

på øverste linje på skjermen, mens beregnet volum

vises på nederste linje på skjermen

- trykk på knappen G

3

to ganger for å begynne en

ny volummåling

●

Kalle tilbake tidligere mål

Trykk på "Recall" knappen for å gjennomgå tidligere mål

som begynner med siste avstand målt (maksimum 10)

●

Korrigere flere målinger

- trykk på "Recall" knappen og siste mål og

korresponderende lite tall begynner å blinke

- trykk på "Recall" ofte til målet som skal korrigeres blir

funnet

- trykk på "Clear" knappen og målet blir erstattet med 0

og summen av gjenværende verdier vises på

nederste linje på skjermen

- rett verktøyet mot måloverflaten for ny måling

- trykk på "Read" knappen og det nye målet erstatter 0

og den nye verdien legges til summen

- for kontinuerlig måling, trykk på "Read" knappen igjen

og det lille tallet hopper til neste minneplass som er

tom

- korrigering er mulig for maksimum 10 tidligere mål

●

Korrigere mål av areal/volum

- trykk på "Recall" knappen og siste mål og

korresponderende linje for lengde/bredde/høyde vil

begynne å blinke

- trykk på "Recall" ofte til målet som skal korrigeres blir

funnet

- trykk på "Clear" knappen og målet blir erstattet med 0

og kalkulert verdi vises på nederste linje på skjermen

- rett verktøyet mot overflaten for ny måling

- trykk på "Read" knappen og en ny måling erstatter 0

og verdien på nederste linje på skjermen blir beregnet

på nytt

- trykk på "Read" knappen på nytt for å fortsette måling

av areal/volum

●

Feilmåling

- når en måling ikke er vellykket, vises symbolet

@

på

skjermen

- trykk på "Read" knappen, eller start verktøyet på nytt

●

Belteetui for lett og praktisk oppbevaring

#

VEDLIKEHOLD

●

Verktøyet må ikke utsettes for kontinuerlig vibrasjon,

sterk varme eller sterk kulde

●

Verktøyet skal alltid oppbevares innendørs i en

beskyttende eske/koffert

19

SKIL_IB0520v2  07-01-2009  14:34  Pagina 19

●

Hold alltid verktøyet unna støv, fuktighet og direkte sol

●

Gjør verktøyet rent med en fuktig klut og mild såpe

! ta alltid ut batteriet før du du rengjør linsen

●

Verktøyet skal ikke demonteres eller modifiseres på

noen som helst måte

●

Ikke forsøk å gjøre forandringer på noen som helst del

av laserlinsen

GARANTI / MILJØ

●

Dette Skil-produktet er garantert i samsvar med

lovfestede nasjonale of lokale bestemmelser; skade som

skyldes normal bruk og slitasje, overbelastning eller feil

håndtering dekkes ikke av garantien

●

I tilfelle reklamasjon, send hele verktøyet (uten å ta

delene fra hverandre) sammen med kjøpebevis til

forhandleren eller nærmeste Skil servicesenter (du

finner adressene på www.skileurope.com)

●

Når du kasserer verktøyet, sorter hylsen og batteriet for

miljøvennlig resirkulering; symbolet

$

er påtrykt som en

påmindelse

Ultraäänimittaustyökalu

0520

JOHDANTO

●

Tämä työkalu on tarkoitettu etäisyyksien mittaamiseksi

sisätiloissa ultra-aaltojen avulla

●

Oikein käytettynä tämä työkalu mittaa helposti ja

tarkkaan pituuden, leveyden ja tilavuuden

●

Ennen työkalun käyttämistä lue huolella tämä

käyttöopas ja työkalun varoitustarra

1

●

Kiinnitä erityistä huomiota turvallisuutta koskeviin

ohjeisiin ja varoituksiin; näiden laiminlyönti voi

aiheuttaa vakavan (silmän) vaurioitumisen

●

Pidä tämä käyttöopas tallella tulevaisuuden tarvetta

varten

TEKNISIÄ TIETOJA

Mittausalue

0,5 - 15 m

Ultraäänisignaalin

ilmaantumiskulma

+/- 5°

Lasertyyppi 650

nm

Laserluokka

2

Maksimi virran teho

≤

1 mW

Virtalähde

1x 6LR61/9V akku

Optimi käyttölämpötila välillä

0 ja 40 °C

Paino

0,2 kg

Tarkkuus

suurin hajonta

+/- 0,5% / +/- 1 yksikkö

TURVALLISUUS

●

Älä katso suoraan lasersäteeseen (lasersäteily)

2

●

Älä kohdista lasersädettä suoraan henkilöihin tai

elämiin

●

Älä aseta työkalua asentoon, joka voi saada henkilön

katsomaan tahallisesti tai tahattomasti suoraan

lasersäteeseen

●

Älä käytä optisia suurennuslaitteita (kuten

suurennuslasit, teleskoopit tai kiikarit) lasersäteen

katsomiseksi

●

Älä poista äläkä tärvele työkalun varoitustarroja

●

Älä käytä työkalua ympäristössä, jossa on syttyviä

nesteitä, kaasuja tai pölyä

●

Älä käytä työkalua lasten ollessa lähettyvillä

●

Tätä työkalua saavat käyttää vain yli 16-vuotiaat henkilöt

●

Älä käytä työkalua muihin kuin tämän käyttöoppaan

määrittämiin tarkoituksiin

TYÖKALUN OSAT

3

A Ultraäänen aukko

B Lasersäteen aukko

C Näyttö

D "Power" (päällä/pois päältä) -näppäin

E Muuntonäppäin metreiksi/jaloiksi

F Yksittäinen mittaustila

G Pinnan/tilavuuden laskentatila

H Monimittaustila

J "Clear" (ylipyyhintä) -näppäin

K "Read" (mittaus) -näppäin

L "Recall" (tarkistus) -näppäin

M Kuplatasot

N Varoitustarra

P Akkulokeron kansi

KÄYTTÖ

●

Päällä/pois

- kytke virta työkaluun painamalla "Power"-painiketta

- näytössä esitetään ympäristön lämpötila asteina (°C)

- katkaise virta työkalusta painamalla uudelleen

"Power"-painiketta

- virta katkaistaan automaattisesti, kun työkalua ei

käytetä 30 sekuntiin

●

Akun kiinnitys

4

! varmista, että virta on katkaistu työkalusta

- poista kansi P

- asenna 9V akku (aseta navat oikeaan suuntaan)

- kiinnitä kansi P

- akun tehon heikentyessä näyttöön ilmestyy symboli

5

! vaihda akku ajoissa, muuten seurauksena voi olla

vääriä mittauksia

- poista akku aina työkalusta, kun sitä ei käytetä

pitkähköön aikaan

●

Muutto metreiksi/jaloiksi

- metrit/senttimetrit ovat mittojen oletuksena

- paina painiketta E

3

metrien/senttimetrien

muuttamiseksi jaloiksi/tuumiksi

- asetus ei muutu edellyttäen, että akkua ei poisteta

työkalusta

●

Työkalun käyttö

6

- paina "Power"-painiketta

- valitse mittaustila (painike F, G tai H)

- aseta työkalun takareuna mittauksen lähtökohtaan

! kohdista työkalu suorassa kulmassa

kohdepintaan (käytä kuplatasoja M

3

)

- laserin "kohde"

7

projisoituu kohdepinnalle

osoituksena paikasta, jossa ultraäänisignaali

heijastuu mitatusta kohteesta

FIN

20

SKIL_IB0520v2  07-01-2009  14:34  Pagina 20
