Danfoss AVPQT (Gen. 2006): SLOVENSKO MAGYAR POLSKI

AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25

27

     

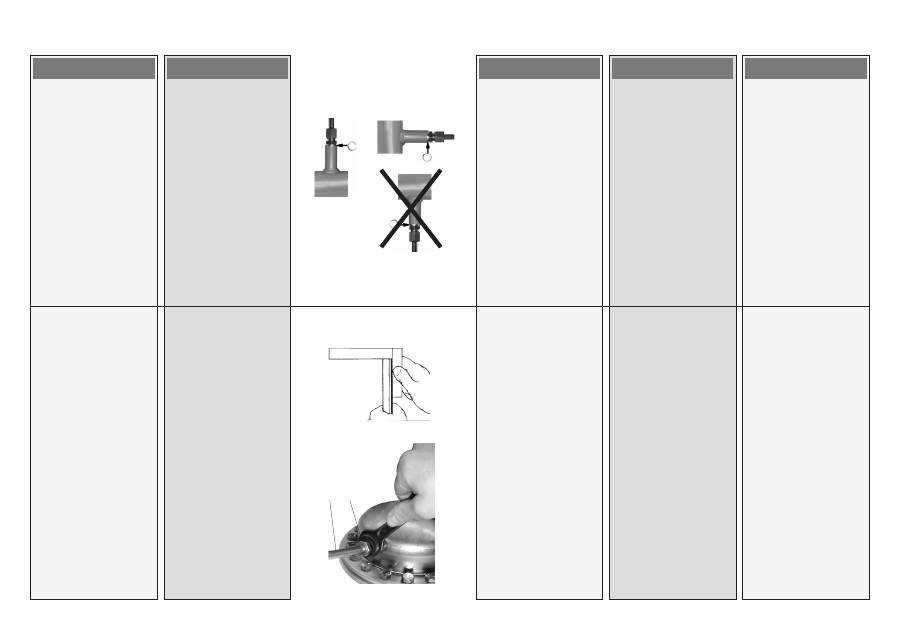

•  Priključitev na cev

  Močno priporočamo, da

impulzno cev priključite na

cevovod horizontalno



ali navzgor



.

  To onemogoča nabiranje

nečistoč v impulzni cevi

in posledično slabo

delovanje regulatorja.

  Priključitev navzdol ni

priporočljiva



.

•  Montaža impulzne cevi

1.  Odrežite cev pravokotno

na os cevi in poravnajte

robove, da ne bodo

ostri



.

2.  Pritisnite impulzno cev



 v

navojni spoj do naslona.

3.  Pritegnite spojno

matico



 z momentom

14 Nm

•  Impulzusvezeték

bekötés a csővezetékbe

  Az impulzusvezetéket

erősen ajánlott

vízszintesen



, vagy

függőlegesen felfelé



bekötni.

  Ezzel elkerülhető a

szennyeződés lerakódása

az impulzusvezetékben,

és így a szabályozó

rendellenes működése.

  Az impulzusvezetéket nem

ajánlott lefelé bekötni



!

•  Az impulzusvezeték

szerelése

 1.  Vágja el a csővezetéket a

tengelyére merőlegesen

és a vágási felületet

csiszolja simára!



.

2.  Nyomja bele az

impulzusvezetéket



 a

menetes csatlakozóba,

egészen ütközésig!

3.  Hajtsa be a szorítóanyát



.

Nyomaték: 14 Nm.

•  Podłączenie do

rurociągu.

  Zaleca się podłączenie

rurki impulsowej do

rurociągu albo poziomo



albo od góry



.

  Podłączenie takie

zapobiega gromadzeniu

się zanieczyszczeń w rurce

impulsowej, co może

spowodować wadliwe

działanie regulatora.

  Podłączenie rurki

impulsowej od dołu

rurociągu



 nie jest

zalecane.

•  Montaż rurki

impulsowej.

1.   Obciąć rurkę

prostopadle



 i wygładzić

krawędzie.

2.  Wcisnąć rurkę

impulsową



 w

gwintowany łącznik aż do

oporu.

3.   Dokręcić nakrętkę

łączącą



 momentem

14 Nm.

SLOVENSKO MAGYAR POLSKI

•

Подсоединение к

трубопроводу

Присоединять импульсную

трубку к трубопроводу

следует  сбоку



 или

сверху



.

Это предотвращает

засорение импульсной

трубки и возможные

неисправности  регулятора.

Присоединение трубки

к трубопроводу снизу не

рекомендуется



.

•

Монтаж импульсной

трубки

 1.  Обрежьте трубку

перпендикулярно оси и

выровняйте ее торец



.

2.  Вставьте импульсную

трубку



 в резьбовой

фитинг до упора.

3.  Затяните соединительную

гайку



 крутящим

моментом 14 Нм.

РУССКИЙ ESPAÑOL

•  Conexión a la tubería

  Se recomienda instalar

el tubo de impulsión

horizontalmente a la

tubería



 o hacia arriba



.

  Esto previene la

acumulación de

suciedad en el tubo de

impulsión y el posible

mal funcionamiento del

controlador.

  No es recomendable

instalarlo hacia abajo



.

•  Montaje del tubo de

impulsión

1.  Corte el tubo

perpendicularmente al

eje del tubo y alise los

bordes



.

2.  Presione el tubo de

impulsión



 en la unión

roscada hasta que se pare.

3.  Apriete la tuerca de

unión



 Torque 14 Nm
