Danfoss AVPQT (Gen. 2006): DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

AVPQ, AVPQ-F, AVPQ 4, AVPQT – PN 16,25

14



17 mm

  

DANSK ENGLISH DEUTSCH ČESKY NEDERLANDS

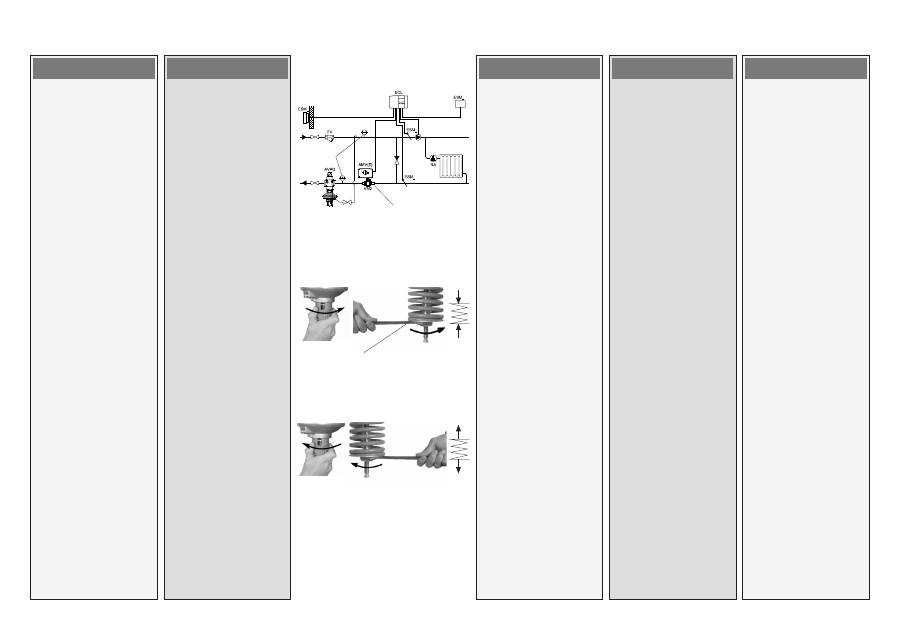

4.  Start system,

see section “Filling the

system, first start-up“

  Completely open all shut-

off devices in the system.

5.  Set flow rate on a

motorised valve



, on

which differential pressure

is controlled, to about

  50 % .

6.  Adjustment

  Observe pressure

indicators



 or/and

alternatively see handle

scale indication.

  Turning to the right



(clockwise) increases the

set-point (stressing the

spring).

Turning to the left



(counter-clockwise)

reduces the set-point

(releasing the spring).

  Note:

If the required differential

pressure is not attained, a

cause may be a too small

pressure loss in the system.

4.  Anlage in Betrieb

nehmen, siehe Abschnitt

“Füllung der Anlage,

Inbetriebnahme”.

  Alle Armaturen in der

Anlage ganz öffnen.

5.  Volumenstrom an einer

Armatur



, über welche

der Differenzdruck

geregelt wird, auf ca. 50 %

einstellen.

6.  Der gewünschte

Differenzdruck wird

am Sollwertsteller



einreguliert

(Druckanzeigen



beachten).

  Rechtsdrehen



 erhöht

den Sollwert (Feder

spannen).

  Linksdrehen



 reduziert

den Sollwert (Feder

entspannen).

  Hinweis:

Wird der benötigte

Differenzdruck nicht

erreicht, kann die Ursache

ein zu geringer Druckverlust

in der Anlage sein.

4.  Systém zprovozněte, viz

kapitola „Plnění systému,

první spuštění“.

  Zcela otevřete všechny

uzavírací armatury

systému.

5.  Na regulačním ventilu



,

tzn. na ventilu, na kterém

je regulován diferenční

tlak, nastavte průtok na

hodnotu asi 50%.

6.  Nastavení

Zkontrolujte tlakoměr



.

Otáčením směrem

doprava



 zvyšujte

nastavený bod (stlačování

pružiny).

  Otáčením směrem

doleva



 snižujte

nastavený bod (uvolňování

pružiny).

  Poznámka:

Jestliže nelze dosáhnout

požadovaný diferenční

tlak, tak možnou příčinou

může být příliš malá tlaková

ztráta v systému.

4.  Start het systeem, zie

paragraaf “Vullen van

het systeem, eerste

inbedrijfstelling”

  Zet alle afsluiters in het

afname circuit volledig

open.

5.  Zet een gemotoriseerde

regelafsluiter



 waarover

het drukverschil wordt

geregeld op ongeveer

50 %.

6.  Instelling

Kijk naar de de

drukmeters



.

Rechtsom draaien



verhoogt de instelling (de

veer wordt gespannen).

  Linksom draaien



verlaagt de instelling (de

veer wordt ontspannen).

  Opmerking:

  Als het gewenste

drukverschil niet wordt

gehaald dan wordt dit

mogelijk veroorzaakt door

een te lage weerstand in het

afnamecircuit (immers alle

afsluiters zijn open gezet).

4.  Se afsnittet “Påfyldning af

systemet, første opstart”

ved start af systemet

  Åbn alle

afspærringsventiler i

systemet helt.

5.   Indstil flowet gennem

en motorventil



, hvor

differenstrykket er

kontrolleret, til ca. 50 %.

6.  Justering

  Hold øje med

trykviserne



.

  Drejes til højre



, øges

sætpunktet (fjederen

spændes).

  Drejes til venstre



,

reduceres sætpunktet

(fjederen udløses).

  Bemærk:

Hvis det ønskede

differenstryk ikke opnås,

kan det skyldes et for lille

tryktab i systemet.
