Installation Guide

AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

ENGLISH

AME 438 SU

www.danfoss.com

Page 5

DANSK

AME 438 SU

www.danfoss.dk

Side 7

ESPAÑOL

AME 438 SU

www.danfoss.es

Página 9

SUOMI

AME 438 SU

www.danfoss.fi

Sivu 11

LIETUVIŲ K.

AME 438 SU

www.sildymas.danfoss.lt

Puslapis 13

POLSKI

AME 438 SU

www.danfoss.pl

Strona 15

РУССКИЙ

AME 438 SU

www.danfoss.ru

Страница 17

MAGYAR

AME 438 SU

www.danfoss.hu

Oldal 19

中文

AME 438 SU

www.danfoss.zh

第21页

DEUTSCH

AME 438 SU

www.danfoss.com

Seite 22

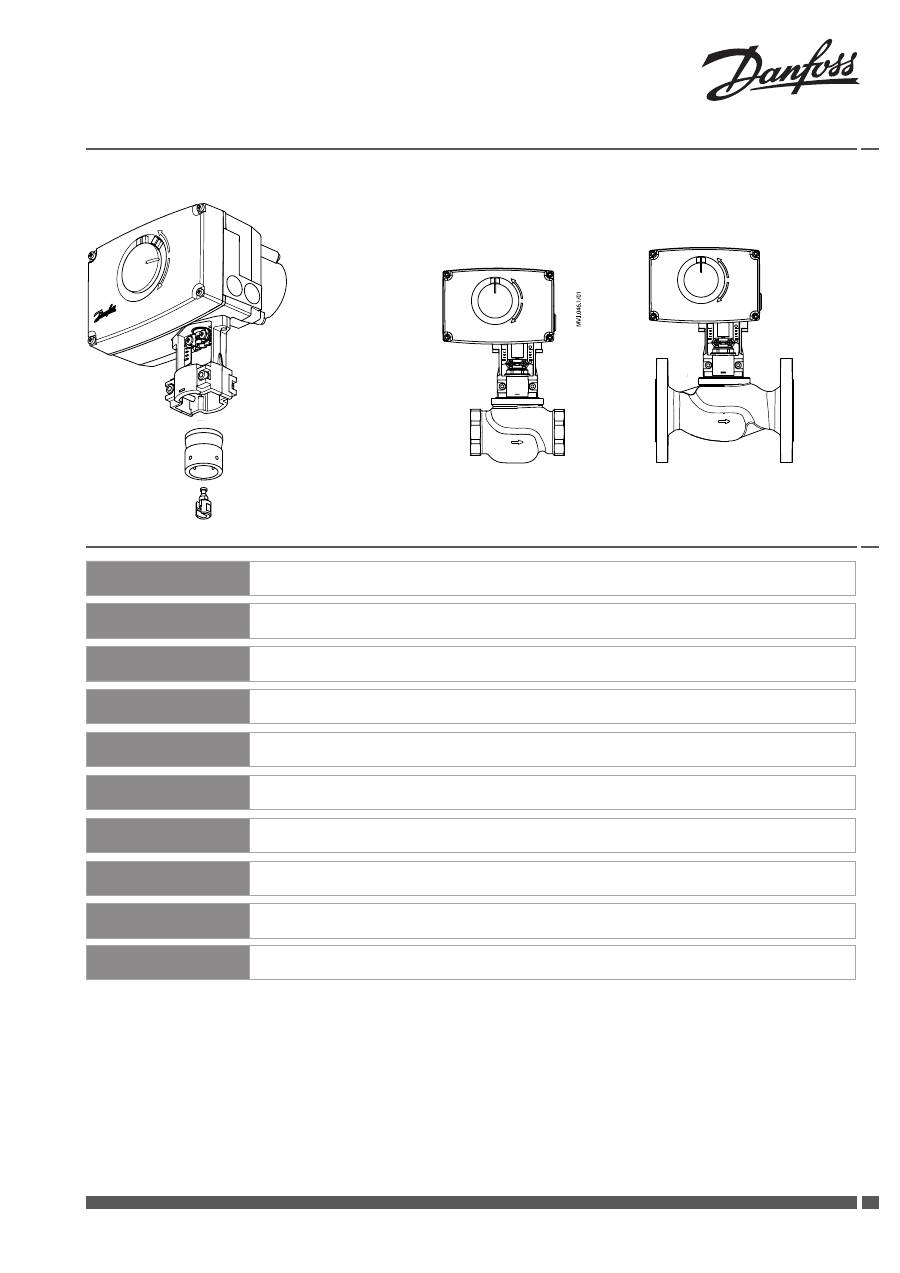

AME 438 SU +

VRB, VRG (DN 15-50)

VF, VL (DN 15-50)

⑭ ⑥

2mm

⑨ ⑧ ⑦ ⑩

4mm

⑪ ⑫ ⑬

4mm

⑤

5-7 Nm

1×6mm

1×13mm

④ ① ② ③

1×

< 30

sec.

⑤ ③

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

❶

①

0-10 V

②

3-point

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

❷ ❸ ❹

⑥ ④ ⑤ ⑧ ⑨ ② ⑦ ① ③

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

❺

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

ENGLISH

Safety Note

To avoid injury and damage to persons

and devices, it is absolutely necessary

these instructions are carefully read

and observed prior to assembly and

commissioning.

Necessary assembly, start-up, and

maintenance work must be performed

only by qualified, trained and authorised

personnel.

Prior to assembly and maintenance work

on the controller, the system must be:

- depressurised

- cooled down

- emptied

- cleaned

Please comply with the instructions of the

system manufacturer or system operator.

Do not remove the cover before the power

supply is fully switched off.

Disposal instruction

This product should be

dismantled and its

components sorted, if

possible, in various groups

before recycling or disposal.

Always follow the local disposal

regulations.

Mounting actuator

Fix the AME 438 SU on the valve.

❶

Admissible Installation Positions.

❷

Dimensions ❸ Wiring ❹①

Do not touch anything on the PCB!

Switch off the power line before wiring the

actuator! Lethal voltage!

Wire the actuator according to the wiring

diagram.

Control signal

Control signal from the controller must be

connected to terminals Y (input signal) and

SN (common) on the AME printed board.

Output signal

Output signal from the terminal X can be

used for indication of the current position.

Range depends on the DIP switch settings.

Supply voltage

(24 V~ -15 to +10%, 50 Hz) must be

connected to the terminals SN and SP.

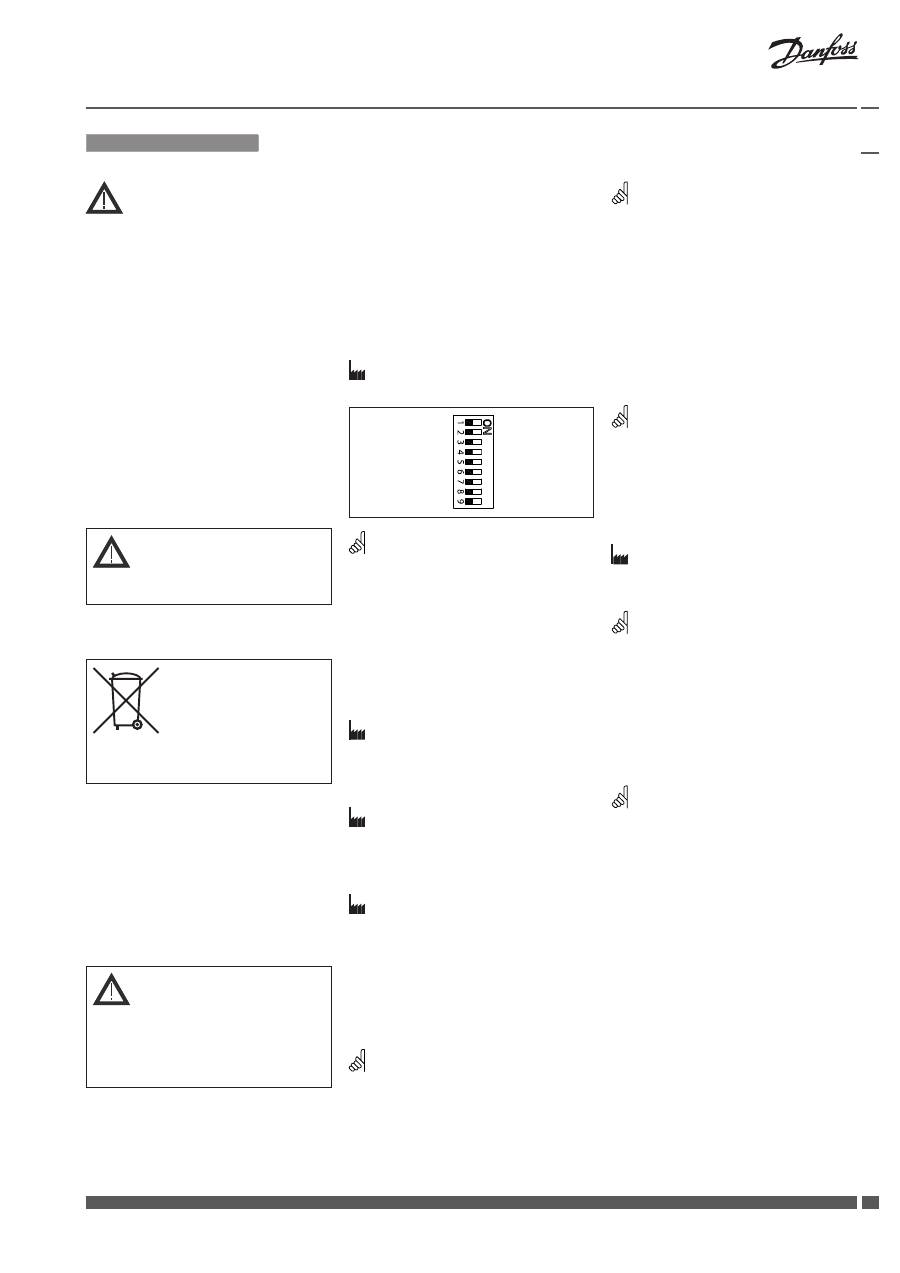

DIP switch settings ❺

Factory settings:

ALL switches are on OFF position!

2 V_---V

0 V_---V

Direct

Inverse

---

Sequential

0(2) V_5(6) V

5(6) V_10 V

Proportional

3 point/RL

LOG. flow

LIN. flow

100 % Kvs

Red. Kvs

Reset

Note:

All combinations of DIP switches are

allowed. All functions that are selected are

added consecutively. There is only one logic

override of functionalities i.e. the switch No.6

Proportional / 3 point, which sets actuator to

ignore control signal and works as a “simple”

3-point actuator.

SW1: U/I

❺①

actory setting:

voltage control signal (0-10 V).

SW2: 2-10 V / 0-10 V

❺②

Factory setting is:

2-10V.

SW3: Direct/Inverse

❺③

Factory setting is:

DIRECT

SW4:---/Sequential

❺④

Two actuators can be set to work parallel

with one control signal. If the SEQUENTIAL

is set than an actuator responds to split

control signal (see 0(2)-5(6)V/5(6)-10V).

Note:

This combination works in combination with

switch No.5: 0(2)-5(6)V/5(6)-10V

SW5: 0(2)-5(6)V/5(6)-10V

❺⑤

Note:

This function is available if switch No.4:

--- / Sequential is set.

SW6: Proportional/3 point

❺⑥

Actuator can operate as “simple” 3-point

actuator, if the 3-point function is selected.

Power supply should be connected on SN

and SP ports

❹②

. On port 1 or 3 24 VAC

signal is connected for rising or lowering

of actuator. Return signal X indicates the

correct position.

Note:

if 3 point function is selected actuator does

not respond to any control signal on port Y.

It only rises and lowers spindle if power is

supplied on port 1 or 3.

SW7: LOG. flow/LIN. flow

❺⑦

Factory setting is:

LOG. Flow (characteristic of valve is

unchanged)

Note:

If this function is used in combination with

non-logarithmic valves the characteristic

of motorised valve will be anti-logarithm of

valve’s characteristic (e.g. valve with linear

characteristic will be transformed to quick

open characteristic).

SW8: 100% K

/RED. K

❺⑧

Note:

This function works properly only with

logarithmic (equal percentage) valves.

SW9: Reset

❺⑨

After the actuator has been connected

to power supply, the actuator will start

the self-adjustment procedure. The

indicator LED flashes until self adjustment

is finished. The duration depends on the

spindle travel and will normally last a few

minutes. The stroke length of the valve is

stored in the memory after self adjustment

has been completed. To restart self

adjustment, change the position of RESET

switch (switch No.9). If the supply voltage

is switched off or falls below 80% in more

than 0.1 s, the current valve position will be

stored in the memory and all data remain

saved in the memory also after a power

supply cut-out.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

Function test

The indicator light shows whether the

positioner is in operation or not. Moreover,

the indicator shows the control status and

faults.

Constant light

- normal operation

No light

- no operation or no power supply

Intermittent light (1 Hz)

- self adjusting-mode

Intermittent light (3 Hz):

- power supply too low

- insufficient valve stroke (<20 s)

- end-position cannot be reached.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

DANSK

Sikkerhedsbestemmelser

For at undgå personskader og

erstatningsskader på produkter, er det

absolut nødvendig at gennemlæse

følgende instruktion.

Montering, opstart og vedligeholdelse må

kun foretages af kvalificeret og autoriseret

personale.

Forud for monterings- og

vedligeholdelsesarbejde på regulatoren

skal systemet være:

- trykløst

- nedkølet

- tømt

- rengjort

Leverandørens retningslinier skal følges.

Fjern ikke dækslet, før strømforsyningen er

helt koblet fra.

Bortskaffelse

Dette produkt skal skilles ad,

og enkeltdelene sorteres i

forskellige materialegrupper,

før det genbruges eller

bortskaffes.

Følg altid de lokale regulativer for

bortskaffelse.

Montering af aktuator

Fastgør AME 438 SU på ventilen.

❶

Tilladelige positioner.

❷

Mål ❸ Ledningsføring ❹①

Rør ikke ved noget som helst på printkortet!

Sluk for strømmen, inden ledningerne

trækkes til aktuatoren! Livsfarlig spænding!

Træk ledningerne til aktuatoren iht.

ledningsdiagrammet.

Styresignal

Styresignalet fra regulatoren skal tilsluttes

terminal Y (indgangssignal) og SN (fælles)

på AME´s klemrække.

Udgangssignal

Udgangssignal fra terminal X kan anvendes

til indikering af aktuel position.

Området afhænger af DIP kontakternes

indstilling.

Forsyningsspænding

Forsyningsspændingen

(24 V~ -15/+10%,50 Hz) skal tilsluttes

klemme SN og SP.

Indstilling af DIP kontakter ❺

Fabriksindstilling:

Alle kontakter er I OFF position!

2 V_---V

0 V_---V

Direkte

Sekventiel

---

Proportional

0(2) V_5(6) V

5(6) V_10 V

Omvendt

3-punkt/RL

LOG. flow

LIN. flow

100 % Kvs

Red. Kvs

Reset

Nulstil

Bemærk:

Alle kombinationer af kontaktindstillinger

er tilladelige. Alle funktionsvalg er tilføjet en

efter en. Der er kun en logisk overskridelse af

funktionaliteten: Kontakt Nr. 6 Proportional

/ 3-punkt styring, som sætter aktuatoren i

stand til at ignorere reguleringssignalet og

arbejde som en ”simpel” 3- punkt motor.

SW1: U/I

❺①

Fabriksindstilling:

Spændingssignal (0-10 V).

SW2: 2-10V / 0-10V

❺②

Fabriksindstilling:

2-10V.

SW3: Direkte / Indirekte

❺③

Aktuatoren kan indstilles til nedadgående

spindel ved stigende kontrolsignal

(DIREKTE)

Eller opadgående spindel ved stigende

kontrolsignal (INDIREKTE).

Fabriksindstilling:

DIREKTE

SW4: ---/ Sekvens

❺④

To aktuatorer kan arbejde parallelt med et

reguleringssignal.

I SEKVENS indstilling reagerer aktuatoren

på delt styresignal

0(2)-5(6)V/5(6)-10V.

Bemærk:

Denne kombination arbejder sammen med

kontakt Nr. 5: 0(2) - 5(6)V / 5(6) - 10V

SW5: 0(2) - 5(6)V / 5(6) - 10V

❺⑤

Bemærk:

Denne funktion er tilgængelig hvis kontakt

Nr. 4:---/ Sekvens er indstillet.

SW6: Proportional / 3-punkt

❺⑥

Aktuatoren arbejder som en “simpel”

3-punkt aktuator, hvis 3-punkt funktionen

er valgt. Forsyningsspænding tilsluttes

klemmerne SN og SP. På klemmerne 1 og

3 tilsluttes 24VAC signal til åbne- lukke

funktion af aktuatoren. Udgangssignal X

indikerer korrekt position.

Bemærk:

Hvis 3-punkt funktionen er valgt, reagerer

aktuatoren ikke på signaler på klemme Y.

Motorspindelen bevæger sig kun opad eller

nedad ved signaler på klemme 1 eller 3.

SW7: LOG. flow / LIN. flow

❺⑦

Fabriksindstilling:

LOG.flow (ventilkarakteristikken er uændret).

Bemærk:

Anvendes denne funktion i kombination med

ikke logaritmiske ventiler, vil karakteristikken

for motorventilen blive modsat logaritmisk

i forhold til ventilkarakteristikken (d.v.s.

en ventil med lineær karakteristik vil blive

transformeret til hurtig åben karakteristik).

SW8: 100% K

/RED. K

❺⑧

Bemærk:

denne funktion virker kun ved logaritmiske

ventiler.

SW9: Reset

❺⑨

Efter tilslutning af forsyningsspænding,

vil aktuatoren starte en selvjusterings

procedure. LED indikatoren blinker indtil

selvjusteringen er færdig. Varigheden

afhænger af spindelvandringen og tager

normalt nogle få minutter. Ventilens

spindelvandring lagres i hukommelsen

efter selvjusteringen er færdig. For at

starte selvjustering, skiftes positionen

af RESET kontakten (kontakt Nr. 9). Hvis

forsyningsspændingen svigter eller

falder til under 80% i mere end 0,1

sekund, vil den aktuelle ventilposition

lagres i hukommelsen og alle data bliver

bevaret i hukommelsen, også efter at

forsyningsspændingen afbrydes.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

Funktions test

Lysdioden indikerer, om aktuatoren er

i drift, ligesom den viser driftsstatus og

eventuelle fejl.

Konstant lys

- normal drift

Intet lys

- ikke i drift, ingen strømforsyning

Interval blink (1Hz)

- selvjusteringsprocedure

Interval blink (3 Hz)

- strømforsyning for lav

- ventilslaglængde utilstrækkelig

- endestilling kan ikke nås.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

ESPAÑOL

Nota de seguridad

A fin de evitar lesiones y daños a personas

y dispositivos, es absolutamente

imprescindible la lectura y puesta en

práctica de estas instrucciones antes de

llevar a cabo las operaciones de montaje y

puesta en servicio.

Las operaciones necesarias de montaje,

puesta en marcha y mantenimiento

deberán ser realizadas únicamente

por personal debidamente cualificado,

formado y autorizado.

Antes de llevar a cabo cualquier operación

de montaje y mantenimiento del

regulador, el sistema debe ser:

- despresurizado

- refrigerado

- vaciado

- limpiado

Por favor, respete las instrucciones del

fabricante o el operador del sistema.

No retire la cubierta antes de haber

desconectado el suministro eléctrico por

completo.

Instrucciones de eliminación

Este producto debe ser

desmantelado, clasificando

sus componentes, siempre

que sea posible, en distintos

grupos destinados a

operaciones de reciclado o

eliminación.

Respete siempre las normas de

eliminación locales.

Montaje del actuador

Instale el actuador AME 438 SU en la

válvula.

❶

Posiciones de instalación permitidas.

❷

Dimensiones ❸ Cableado ❹①

¡No toque nada en la placa de circuito impreso!

¡Desactive la línea de suministro eléctrico

antes de conectar el actuador!

¡Tensión letal!

Conecte el actuador de acuerdo con el

esquema de cableado.

Señal de control

La señal de control procedente del

regulador deberá conectarse al terminal

Y (señal de entrada) y al terminal SN

(común) en la placa de circuito impreso del

actuador AME.

Señal de salida

La señal de salida procedente del

terminal X se puede usar para indicar la

posición actual. Su rango dependerá de la

configuración de los interruptores DIP.

Tensión de alimentación

La tensión de alimentación (24 V~ -15 a +10 %,

50 Hz) debe conectarse a los terminales SN

y SP.

Configuración de los interruptores DIP ❺

Ajuste de fábrica:

¡TODOS los interruptores deben encontrarse

en la posición OFF!

2 V_---V

0 V_---V

Directo

Secuencial

---

Proporcional

0(2) V_5(6) V

5(6) V_10 V

Inverso

3 puntos R / L

Flujo LOG.

Flujo LIN.

100 % Kvs

Red. Kvs

Restablecimiento

Nota:

Todas las combinaciones de los interruptores

DIP están permitidas. Cualquier función

seleccionada se agregará consecutivamente

a las que ya se encuentren activas. El

interruptor impone únicamente una

restricción: si se activa el interruptor n.º 6

Proporcional / 3 puntos, el actuador ignorará

la señal de control y funcionará como un

actuador de 3 puntos “sencillo”.

SW1: U/I

❺①

Ajuste de fábrica:

Señal de control de voltaje

SW2: 2-10V / 0-10V

❺②

El ajuste de fábrica es:

2-10V.

SW3: Directo / Inverso

❺③

El ajuste de fábrica es:

DIRECTO

SW4:---/Secuencial

❺④

Se pueden configurar dos actuadores para

que respondan simultáneamente a una

misma señal de control. Si se establece

la posición SECUENCIAL, el actuador

responderá a una señal de control dividida

(consulte 0(2)-5(6)V/5(6)-10V).

Nota:

Esta combinación trabaja en combinación con

el interruptor No.5: 0(2)-5(6)V/5(6)-10V

SW5: 0(2)-5(6)V/5(6)-10V

❺⑤

Nota:

Esta función sólo está disponible si se

activa el interruptor n.º 4: ---/Secuencial.

SW6: Proporcional / 3 puntos

❺⑥

Al elegir la función de 3 puntos, el

actuador funciona como un actuador

de 3 puntos “sencillo”. La fuente de

alimentación debe conectarse a los

puertos SN y SP. La señal de 24 VAC,

destinada a desplazar el actuador en

sentido ascendente o descendente, debe

conectarse a los puertos 1 o 3. La señal de

retorno X indica la posición correcta.

Nota:

Si se selecciona la función de 3 puntos, el

actuador no responderá a la señal de control

recibida a través del puerto Y. Únicamente

desplazará el vástago en sentido ascendente

o descendente si se suministra alimentación

a través de los puertos 1 o 3.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

SW7: Flujo LOG. / Flujo LIN.

❺⑦

El ajuste de fábrica es:

Flujo LOG. (no se modifica la característica de

la válvula)

Nota:

Si esta función se usa en conjunto con

válvulas no logarítmicas, la característica de

la válvula motorizada será el antilogaritmo

de la característica de la válvula (es decir,

una válvula con característica lineal

se transformará en una válvula con

característica de apertura rápida).

SW7: 100% K

/ K

de reducción

❺⑧

Nota:

Esta función sólo funciona correctamente

con válvulas logarítmicas (de porcentaje

equivalente).

SW9: Restablecimiento

❺⑨

Después de conectar el actuador a la

fuente de alimentación, éste inicia un

proceso de ajuste automático. El indicador

LED parpadea hasta que finaliza dicho

proceso. Su duración depende de la

longitud de desplazamiento del vástago, y

suele ser de algunos minutos. El recorrido

de la válvula se almacena en la memoria

una vez llevado a cabo el proceso de ajuste

automático. Si desea realizar de nuevo el

proceso de ajuste automático, cambie la

posición del interruptor RESET (interruptor

n.º 9). Si se interrumpe la tensión de

alimentación o ésta cae por debajo del

80% durante más de un 0,1 s, la posición

actual de la válvula se guardará en la

memoria. De esta manera, todos los datos

se mantendrán guardados en la memoria

incluso en el caso de una interrupción en

el suministro eléctrico.

Prueba de funcionamiento

El indicador luminoso muestra si el motor

se encuentra en funcionamiento. Además,

este indicador muestra el estado de

control y los posibles fallos.

Encendido permanentemente

- funcionamiento normal

Apagado

- el actuador no se encuentra

en funcionamiento o no recibe

alimentación

Encendido intermitente (1 Hz)

- modo de ajuste automático

Encendido intermitente

- el nivel de la fuente de alimentación

es demasiado bajo

- el recorrido de la válvula es insuficiente

- no se alcanza la posición final.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

SUOMI

Turvallisuushuomautus!

Nämä ohjeet on ehdottomasti luettava ja

huomioitava ennen kokoonpanoa ja

käyttöönottoa henkilö- ja

omaisuusvahinkojen välttämiseksi.

Ainoastaan ammattitaitoiset ja valtuutetut

henkilöt saavat tehdä kokoonpano-,

käynnistys- ja huoltotöitä.

Ennen säätimen kokoonpano- ja

huoltotöitä järjestelmälle on tehtävä

seuraavat toimenpiteet:

- Paineen poisto

- Jäähdytys

- Tyhjennys

- Puhdistus

Noudata järjestelmän valmistajan ohjeita.

Älä irrota kantta, ennen kuin virransyöttö

on täysin katkaistu.

Tuotteen hävittäminen jätteenä

Mikäli mahdollista tämä

tuote tulee purkaa ja lajitella

puretut osat ennen niiden

kierrättämistä tai

hävittämistä jätteenä.

Noudata aina paikallista lainsäädäntöä ja

jätehuoltomääräyksiä jätteiden

hävittämisestä.

Toimimoottorin asennus

Kiinnitä AME 438 SU venttiiliin.

❶

Mahdolliset asennuspaikat.

❷

Mitat ❸ Johdotus ❹①

Älä koske mihinkään piirilevyn osaan!

Katkaise virransyöttö ennen

toimimoottorin johdotusta!

Hengenvaarallinen jännite!

Johdota toimimoottori kytkentäkaavion

mukaisesti.

Ohjaussignaali

Säätölaitteen ohjaussignaali on liitettävä

painetun AME-levyn liitäntöihin Y

(sisäänmenosignaali) ja SN (tavallinen

signaali).

Lähtösignaali

X-liitännän lähtösignaalia voidaan käyttää

nykyisen asennon ilmaisemiseen. Alue

määräytyy DIP-kytkinasetusten mukaan.

Käyttöjännite

Käyttöjännite (24 V~ - 15 +10 %, 50 Hz) on

yhdistettävä SN- ja SP-liitäntöihin.

DIP-kytkinasetukset ❺

Tehdasasetukset:

KAIKKI kytkimet ovat OFF-asennossa!

2 V_---V

0 V_---V

Suora

Käänteinen

---

Vaiheittainen

0(2) V_5(6) V

5(6) V_10 V

Verrannollinen

3-piste/RL

LOG. virtaus

Lineaarinen virtaus

100 % Kvs

Pien. Kvs

Nollaaminen

Huom!

Kaikki DIP-kytkinasetusten yhdistelmät ovat

sallittuja. Kaikki valitut toiminnot

yhdistetään keskenään. Vain yksi logiikka

ohittaa toiminnot: kytkimen nro 6 asetus

Verrannollinen /3-piste määrittää

käyttölaitteen jättämään signaalin

huomiotta, jolloin se toimii yksinkertaisena

kolmipistekäyttölaitteena.

Kytkin1: U/I

❺①

Tehdasasetus:

jänniteohjaussignaali (0-10 V).

Kytkin2: 2-10V / 0-10V

❺②

Tehdasasetus:

2-10V.

Kytkin3: Suora tai käänteinen

❺③

Tehdasasetus:

SUORA

Kytkin4:---/Vaiheittainen

❺④

Kaksi toimimoottoria voidaan määrittää

toimimaan rinnakkain samasta

ohjaussignaalista. Jos VAIHEITTAINEN

otetaan käyttöön, toimimoottori reagoi

jaettuun ohjaussignaaliin. Lisätietoja on

kohdassa 0(2)-5(6)V/5(6)-10V.

Huom!

Tämä yhdistelmä toimii yhdessä kytkimen

nro 5 kanssa: 0(2)-5(6)V/5(6)-10V

Kytkin5: 0(2)-5(6)V/5(6)-10V

❺⑤

Huom!

Tämä toiminto on käytettävissä, jos kytkin

nro 4 ---/Vaiheittainen on määritetty.

Kytkin6: Verrannoll/3-pisteinen

❺⑥

Toimimoottori toimii yksinkertaisena

kolmipisteisenä toimimoottorina, jos

valitaan kolmipisteinen toiminta.

Virransyöttö on yhdistettävä SN- ja

SP-portteihin. 24 V a.c. yhdistetään

porteissa 1 ja 3 toimimoottorin avautumis-

ja sulkeutumistoimintoihin. Paluusignaali X

ilmaisee oikean sijainnin.

Huom!

Jos kolmi pisteinen toiminta valitaan,

toimimoottori ei reagoi portin Y-signaaliin.

Se nostaa ja laskee karaa vain, jos portteihin

1 tai 3 syötetään virtaa.

Kytkin7: LOG. virtaus/LIN. virtaus

❺⑦

Tehdasasetus:

Logaritminen virtaus (venttiilin toiminta ei

muutu).

Huom!

Jos tätä toimintoa käytetään yhdessä muun

kuin logaritmisen venttiilin kanssa,

moottoriventtiilin toiminta muuttuu

vastakkaisesti logaritmiseksi, eli lineaarinen

venttiili muuttuu nopeasti avautuvaksi.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

Kytkin8: 100% K

/Pien. K

❺⑧

Huom!

Tämä toiminto toimii oikein vain

logaritmisissa venttiileissä.

Kytkin9: Nollaaminen

❺⑨

Kun toimimoottori on yhdistetty

virtalähteeseen, se aloittaa

itsesäätötoimet. LED-merkkivalo vilkkuu,

kunnes itsesäätötoimet on tehty. Kestoaika

määräytyy karan liikkeen mukaan, ja vie

tavallisesti muutaman minuutin. Venttiilin

karan liikkeen pituus tallennetaan muistiin,

kun itsesäätötoimet on tehty. Voit aloittaa

itsesäädön uudelleen muuttamalla

NOLLAAMINEN-kytkimen asentoa (kytkin

9). Jos virransyöttö katkeaa tai putoaa alle

80 prosenttiin yli 0,1 sekunnin ajaksi,

nykyinen venttiilin asento ja kaikki tiedot

tallennetaan muistiin. Ne säilyvät siellä

sähkökatkon ajan.

Toimintojen testaaminen

Merkkivalo ilmaisee, onko toimimoottori

käytössä vai ei. Lisäksi merkkivalo ilmaisee

ohjaustilan ja viat.

Palaa jatkuvasti

- normaali toiminta

Ei valoa

- ei toiminnassa tai ei virransyöttöä

1 Hz:n taajuudella vilkkuva valo

- itsesäätötila

Vilkkuva valo (3 Hz):

- virransyöttö ei riitä

- venttiilin iskunpituus ei riitä (<20 s)

- pääteasentoa ei voi saavuttaa.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

LIETUVIŲ K.

Saugos informacija

Kad nesusižeistumėte ir nesugadintumėte

prietaisų, prieš montuodami ir paleisdami

būtinai atidžiai perskaitykite ir laikykitės

šių instrukcijų.

Prietaisų montavimą, paleidimą ir priežiūrą

privalo vykdyti tik kvalifikuoti, išmokyti ir

įgalioti tokius darbus atlikti specialistai.

Prieš pradedant reguliatoriaus montavimo

ir priežiūros darbus, sistema turi būti:

- be slėgio

- atvėsinta

- ištuštinta

- išvalyta

Rekomenduojame laikytis sistemos

gamintojų arba sistemos operatoriaus

instrukcijų

Nenuimkite dangtelio, kol maitinimas

nebus visiškai išjungtas

Nurodymai, kaip sunaikinti

Prieš perdirbant ar sunaikinant,

šį gaminį reikia išmontuoti, o

jo dalis, jei įmanoma, surūšiuoti

atskirai

Visada laikykitės vietinių atliekų

apdorojimo taisyklių.

Pavaros montavimas

Pritvirtinkite pavarą AME 438 SU prie

vožtuvo.

❶

Leistinos montavimo padėtys.

❷

Matmenys ❸ Laidai ❹①

Nelieskite jokių dalių, esančių ant

montažines plokštės!

Prieš prijungdami prie pavaros laidus,

išjunkite maitinimą! Įtampa pavojinga

gyvybei!

Prijunkite pavarą pagal elektros laidų

schemą

Valdymo signalas

Reguliatoriaus valdymo signalas turi būti

prijungtas prie AME spausdintinės plokštės

gnybtų Y (įėjimo signalas) ir SN (bendrasis).

Išėjimo signalas

Terminalo X išėjimo signalas gali būti

naudojamas kaip esamos padėties

indikatorius. Diapazonas priklauso nuo

funkcijų pasirinkimo jungiklių nustatymo.

Maitinimo įtampa

Maitinimo įtampa (24 V~ -15 iki +10 %, 50 Hz)

turi būti prijungta prie gnybtų SN ir SP.

Funkcijų pasirinkimo jungiklių nustatymas ❺

Gamintojo nustatymai:

VISI jungikliai yra išjungti (padėtis OFF).

2 V_---V

0 V_---V

Tiesioginis

Atvirkštinis

---

Nuoseklusis

0(2) V_5(6) V

5(6) V_10 V

Proporcinis

3 padėčių R/L

LOG. srautas

LIN. srautas

100 % Kvs

Red. Kvs

Pradinis nustatymas

Pastaba:

Leistini visi funkcijų pasirinkimo jungiklių

deriniai. Visos pasirinktos funkcijos pridedamos

viena po kitos. Yra veikimo perjungimo

galimybė, pvz., proporcinis / 3 padėčių šeštas

jungiklis, nustatantis pavarą nepaisyti valdymo

signalo ir veikiantis kaip paprasta 3 padėčių

pavara.

1: U/I

❺①

Gamintojo nustatymas:

įtampos valdymo signalas (0-10 V).

2: 2 - 10V / 0 - 10V

❺②

Gamintojo nustatymas:

2-10V.

3: Tiesioginis arba atvirkštinis

veikimas

❺③

Gamintojo nustatymas:

TIESIOGINIS VEIKIMAS

4:---/Nuoseklusis

❺④

Dvi pavaras galima nustatyti, kad jos pagal

vieną valdymo signalą veiktų lygiagrečiai.

Jei nustatomas nuoseklusis veikimas

(SEQUENTIAL), pavara reaguoja į padalytą

valdymo signalą 0(2) - 5(6)V / 5(6) - 10V.

Pastaba:

Šis derinys veikia su jungikliu Nr. 5:

0(2) - 5(6)V / 5(6) - 10V

5: 0(2) - 5(6)V / 5(6) - 10V

❺⑤

Pastaba:

ši funkcija veikia, jei nustatomas 4 jungiklis:

---/Nustatytas nuoseklusis.

6: Proporcingas / 3 padėčių

❺⑥

Pasirinkus 3 padėčių funkciją, pavara gali

veikti kaip paprasta 3 padėčių pavara. Prie

SN ir SP gnybtų turi būti prijungtas elektros

maitinimas. 1 arba 3 gnybte prijungtas 24

VAC signalas, nuleidžiantis ir pakeliantis

pavarą. Grįžtamasis signalas X nurodo

esamą padėtį.

Pastaba:

pasirinkus 3 pavarų funkciją, pavara

nereaguoja į kanalo Y valdymo signalus.

Pavaros stiebas pakyla arba nusileidžia, jei

maitinimas prijungta prie 1 arba 3 kanalo.

7: LOG. srautas/LIN. srautas

❺⑦

Gamintojo nustatymas:

LOG. Srautas (vožtuvo charakteristika

nepakeista)

Pastaba:

Jei ši funkcija naudojama kartu su ne

logaritminiais vožtuvais, vožtuvo su pavara

charakteristika bus vožtuvo charakteristikos

antilogaritmas (pvz., tiesinė vožtuvo

charakteristika taps greito atidarymo

charakteristika).

8: 100% K

/RED.K

❺⑧

Pastaba:

ši funkcija tinkamai veikia tik naudojant

logaritminio srauto vožtuvus.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

9: Pradinis nustatymas

❺⑨

Prijungus pavarą prie elektros maitinimo,

prasideda savaiminio nustatymo procedūra.

Kol vyksta ši savaiminio nustatymo procedūra,

mirksi indikatorius, pažymėtas simboliu.

Trukmė priklauso nuo stiebo eigos,

dažniausiai ši procedūra užtrunka kelias

minutes. Pasibaigus savaiminio nustatymo

procedūrai, atmintyje išsaugomas vožtuvo

stiebo ilgis. Norėdami iš naujo pradėti

savaiminio nustatymo procedūrą, perjunkite

pradinio nustatymo jungiklį (9 jungiklį). Jei

maitinimo įtampa nutrūksta arba daugiau

negu 0,1 s jos reikšmė būna mažesnė nei

80 %, atmintyje išsaugoma esama vožtuvo

padėtis, o nutrūkus maitinimui, atmintyje

išlieka ir visi duomenys.

Veikimo patikrinimas

Indikatoriaus lemputė nurodo, ar

pozicionavimo įrenginys veikia. Be to,

indikatorius nurodo valdymo būseną ir triktis.

Diodas šviečia nuolat

- įprastas veikimas

Nešviečia

- neveikia arba nėra elektros maitinimo

Diodas mirksi (1 Hz)

- savaiminio nustatymo režimas.

Diodas mirksi (3 Hz):

- per žema maitinimo įtampa

- nepakankama vožtuvo eiga (<20 s)

- neįmanoma pasiekti galinės padėties.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

POLSKI

Warunki bezpieczeństwa

W celu uniknięcia zranienia osób

i uszkodzenia urządzeń należy bezwzględnie

przed montażem i uruchomieniem siłownika

zapoznać się dokładnie z niniejszą instrukcją.

Czynności związane z montażem,

uruchomieniem i obsługą mogą być

dokonywane wyłącznie przez osoby

uprawnione i odpowiednio

wykwalifikowane.

Przed montażem i obsługą konserwacyjną

należy:

- zrzucić ciśnienie,

- ostudzić urządzenie

- opróżnić układ,

- oczyścić układ

Należy postępować zgodnie z instrukcjami

producenta lub operatora systemu.

Nie zdejmować pokrywy przed całkowitym

odłączeniem zasilania.

Instrukcja usuwania odpadów

Przed złomowaniem siłownik

należy rozłożyć na części i

jeżeli to możliwe posortować

na różne grupy materiałowe.

Zawsze stosuj się do

miejscowych przepisów w zakresie

usuwania odpadów.

Montaż

Zamontować siłownik AME 438 SU na

zaworze.

❶

Dopuszczalne pozycje montażu.

❷

Wymiary ❸ Podłączenia elektryczne ❹①

Wersja na 230 V~

Nie wolno niczego dotykać na płytce

obwodu drukowanego, gdy urządzenie

jest pod napięciem! Zagrożenie życia!

Podłączenia przewodów wykonać zgodnie

ze schematem podłączeń elektrycznych.

Sygnał sterujący

Sygnał sterujący ze sterownika musi być

podłączony pod zaciski Y (sygnał

wejściowy) oraz SN (masa) na płytce

drukowanej siłownika AME.

Sygnał wyjściowy

Sygnał wyjściowy z pod zacisku X może

być użyty do wskazania bieżącej pozycji.

Zakres zależy od ustawień przełącznika DIP.

Zasilanie

(24V~ -15 do +10%, 50Hz) musi być

podłączone pod zaciski SN i SP.

Ustawienia przełącznika DIP ❺

Ustawienia fabryczne:

wszystkie przełączniki są w położeniu OFF!

2 V_---V

0 V_---V

Zgodnie

Odwrotnie

---

Sequential

0(2) V_5(6) V

5(6) V_10 V

Proporcjonalny

3-punktowy/RL

LOG. flow

LIN. flow

100 % Kvs

Red. Kvs

Reset

UWAGA:

Dozwolone są wszystkie kombinacje

przełączników DIP.

Wszystkie wybierane funkcje są dodawane

sukcesywnie. Istnieje tylko jedno logiczne

ominięcie tych funkcji: przełącznik nr 6

Proportional /3 point (Proporcjonalny/3-

punktowy), który powoduje, że siłownik

ignoruje sygnał sterujący i działa jako prosty

3-punktowy siłownik.

SW1: U/I

❺①

Ustawienie fabryczne:

sterowanie sygnałem napięciowym (0-10V).

SW2: 2 - 10 V / 0 -10 V

❺②

Ustawienie fabryczne:

2 - 10V.

SW3: Zgodnie/Odwrotnie

❺③

Ustawienie fabryczne:

ZGODNIE

SW4:---/Sequential

❺④

Dwa siłowniki mogą być sterowane

równolegle jednym sygnałem sterującym.

Jeśli wybrana jest opcja SEQUENTIAL,

siłownik reaguje na dzielony sygnał

sterujący (patrz 0(2)-5(6)V/5(6)-10V).

UWAGA:

To ustawienie działa w połączeniu

z przełącznikiem nr 5: 0(2)-5(6)V/5(6)-10V

SW5: 0(2)-5(6)V/5(6)-10V

❺⑤

UWAGA:

Ta funkcja jest dostępna, gdy ustawiony jest

przełącznik nr 4: --- / Sequential.

SW6: Proporcjonalny/3-punktowy

❺⑥

Siłownik może funkcjonować jako prosty

siłownik 3- punktowy po wybraniu opcji

3-point. Zasilanie należy podlączyć pod

zaciski SN i SP. Pod zaciski 1 i 3 podłączony

jest sygnał 24 VAC, służący do podnoszenia

i opuszczania siłownika. Zwrotny sygnał X

wskazuje pozycję siłownika.

UWAGA:

Jeśli wybrano opcję 3-point, siłownik nie

reaguje na jakikolwiek sygnał sterujący na

zacisku Y. Siłownik będzie podnosił i opuszczał

trzpień, jeśli na zaciski 1 i 3 podane jest napięcie.

SW7: LOG. flow/LIN. flow

❺⑦

Ustawienie fabryczne:

LOG. Flow (niezmieniona charakterystyka

zaworu)

UWAGA:

Jeśli ta funkcja jest używana w połączeniu

z zaworami nielogarytmicznymi,

charakterystyka zaworu napędzanego

będzie antylogarytmem charakterystyki

zaworu (np. zawór liniowy przekształci się

w zawór szybkiego otwarcia).

SW8: 100% K

/RED. K

❺⑧

UWAGA:

Ta funkcja działa prawidłowo wyłącznie

z zaworami logarytmicznymi

(stałoprocentowymi).

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

SW9: Reset

❺⑨

Po podłączeniu siłownika do zasilania

rozpoczyna się procedura samoregulacji.

Dioda LED błyska do momentu

zakończenia tej procedury. Trwa to

zazwyczaj parę minut w zależności od

skoku zaworu. Po zakończonym procesie

samoregulacji wartość skoku zaworu jest

zachowana w pamięci. Zmiana pozycji

przełącznika RESET (przełącznik nr 9)

ponownie wyzwala proces samoregulacji.

Jeżeli napięcie zasilające zostanie odcięte

lub przez okres ponad 0,1 sekundy spadnie

poniżej 80%, to aktualna pozycja zaworu

jest zachowana w pamięci; wszystkie dane

są zachowywwane również w przypadku

przerw w zasilaniu.

Test działania

Dioda świetlna wskazuje, czy silnik jest

aktywny czy też nie. Dioda LED wskazuje

też status sterowania i błędy.

Stałe świecenie

- normalna praca

Brak świecenia

- brak działania lub zasilania

Miganie z częstotliwością 1 Hz

- tryb samoregulacji

Miganie z częstotliwością 3 Hz

- zbyt niskie napięcie zasilania

- niedostateczny skok zaworu (< 20 s)

- nie można osiągnąć położenia

krańcowego.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

Схема электрических соединений ❹

Не прикасаться к открытым

контактам!

Отключать линию питания перед

монтажом проводки электропривода!

Опасное для жизни напряжение!

Смонтируйте проводку привода

согласно электрической схеме.

Управляющий сигнал

Управляющий сигнал с регулятора

подается на клеммы Y (входной сигнал) и

SN (ноль) платы AME.

Выходной сигнал

Выходной сигнал с клеммы Х может быть

использован для индикации текущего

положения. Диапазон зависит от настроек

переключателя DIP.

Напряжение питания

Напряжение питания (24 В переменного

тока от –15 до +10%, 50 Гц) подается на

клеммы SN и SP.

2 V_---V

0 V_---V

Прямо

обратно

---

последовательно

0(2) V_5(6) V

5(6) V_10 V

Аналоговый

3 импульсный/RL

Логарифмическая

Линейная характеристика

100 % Kvs

Red. Kvs

Сброс

Настройки переключателя DIP ❺

Заводские установки:

ВСЕ переключатели находятся в

положении OFF (выключено).

❺①

ПРИМЕЧАНИЕ:

Приемлемы все комбинации

переключателей DIP. Все выбранные

функции добавляются друг к другу.

Существует только одно логическое

перерегулирование функций:

переключатель № 6 – (аналоговый/

импульсный) настраивать исполни-

тельный механизм таким образом

аналоговый, что он игнорирует

управляющий сигнал и работает как

импульсный исполнительный механизм.

SW1: U/I (напряжение/ток)

❺①

Заводская установка:

управляющий сигнал напряжения

(0 - 10 B).

РУССКИЙ

Техника безопасности

Во избежание несчастных случаев и

выхода устройства из строя необходимо

изучить и соблюдать настоящее

руководство.

Монтаж, наладка и сервисное

обслуживание устройства должны

осуществляться квалифицированным

персоналом, допущенным к данным

видам деятельности.

Работы, непосредственно связанные

с технологической системой,

следует выполнять в соответствии с

инструкциями по ее эксплуатации.

Перед началом работ по монтажу и

обслуживанию регулятора необходимо

произвести следующие действия с

трубопроводной системой:

- сбросить давление

- охладить систему

- слить воду

- очистить систему

Не снимайте крышку до того, как

питание будет полностью отключено.

Не снимайте крышку до того,

как питание будет полностью

отключено.

Инструкция по утилизации

Данная продукция

подлежит демонтажу на

части, для раздельной

утилизации составных

компонентов.

Установка

Закрепить электропривод AME 438 SU

на клапане.

❶

Монтажные положения регулятора.

❷

Габаритные ❸

SW2: 2 - 10B / 0 - 10B

❺②

Исполнительный механизм можно

настроить таким образом, что он

реагирует на управляющий сигнал

не менее 2 В или 0 B. В случае, если

исполнительный механизм настроен

на токовый сигнал, он реагирует на

управляющий сигнал не менее 4 мА или

0 мА.

Заводская установка:

2-10 B.

SW3: Прямо/обратно

❺③

Заводская установка:

ПРЯМО.

SW4: ---/последовательно

❺④

Существует возможность установить

два исполнительных механизма так, что

они работают параллельно, с одним

управляющим сигналом. Если настроена

функция ПОСЛЕДОВАТЕЛЬНО, то

исполнительный механизм реагирует на

управляющий сигнал «сплит»

(см. 0(2) - 5(6) В / 5(6) - 10 В).

ПРИМЕЧАНИЕ:

Данная схема работает в комбинации с

переключателем № 5: 0(2) - 5(6) В / 5(6) - 10 В.

SW5: 0(2) - 5(6) В / 5 (6) - 10 В

❺⑤

ПРИМЕЧАНИЕ:

Данная функция имеет место лишь в

случае, если настроен переключатель №

4: ---/ последовательно.

SW6: Аналоговый / импульсный

❺⑥

Исполнительный механизм

может работать как импульсный

исполнительный механизм при условии,

что выбрана импульсная функция.

Электропитание подается на входы SN

и SP. На входы 1 и 3 подается сигнал

24 В переменного тока для подъема

и опускания штока исполнительного

механизма. Выходной сигнал Х

показывает текущее положение.

ПРИМЕЧАНИЕ:

В случае, если выбрана импульсная

функция, исполнительный механизм

не реагирует ни на какой аналоговый

управляющий сигнал на входе Y.

Исполнительный механизм поднимает и

опускает шток только в случае,

если электропитание подается на вход

1 или 3.

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

SW7: Логарифмическая /

Линейная характеристика

❺⑦

Заводская установка:

(Логарифмическая)

характеристика регулирования

клапана не меняется.

ПРИМЕЧАНИЕ:

В случае применения данной функции

в комбинации с “нелогарифмическими”

клапанами, характеристика

моторного клапана будет являться

антилогарифмом характеристики

клапана (например, клапан с линейной

характеристикой трансформируется в

характеристику быстрого открывания).

SW8: 100% K

/REDK

❺⑧

ПРИМЕЧАНИЕ:

Данная функция работает корректно

только в случае применения клапанов

с логарифмической (равнопоцентной)

характеристикой регулирования.

SW9: Reset (Сброс)

❺⑨

После подачи тока на исполнительный

механизм последний начинает

процесс автоподстройки. Об

этом свидетельствует мигание

светодиода, которое продолжается до

окончания процесса автоподстройки.

Продолжительность процесса

обычно составляет несколько минут,

в зависимости от перемещения

штока. Величина хода клапана

после окончания автоподстройки

регистрируется в запоминающем

устройстве. Процесс автоподстройки

возобновляется нажатием на кнопку

сброса «RESET» (переключатель №

9). При сбросе напряжения питания

или при его падении более чем на

80 % в течение более 0,1 с, текущее

положение клапана регистрируется

в запоминающем устройстве. Таким

образом, вся информация сохраняется в

запоминающем устройстве, в том числе

в случаях сбоя напряжения питания.

Функциональный тест

Световой диод наряду с индикацией

задействования привода производит

также индикацию рабочего состояния и

возможных ошибок.

Постоянное свечение

- обычное рабочее состояние

эксплуатации

Отсутствие свечения

- выключение, напряжение

отключено.

Прерывистое свечение (1 Гц):

- режим автоподстройки

Прерывистое свечение (3 Гц):

- электропитание слишком мало

- недостаточная величина времени

хода клапана (<20 с)

- невозможность входа в исходное

положение.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

MAGYAR

Biztonsági megjegyzések:

A személyi sérülések és az eszközök

károsodásának elkerülése érdekében

elengedhetetlen ezeknek az utasításoknak

a figyelmes elolvasása az összeszerelés előtt,

és betartása az üzembe helyezés során.

Az összeszerelést, üzembe helyezést és

karbantartást csak szakképzett, és arra

feljogosított személy végezheti.

A szerelési és karbantartási munkálatok

előtt a rendszert:

- nyomásmentesítse

- hűtse le,

- ürítse le

- tisztítsa meg.

Kérjük, tartsa be a rendszer gyártójának és

üzemeltetőjének rendelkezéseit!

Ne távolítsa el a fedelet a tápfeszültség

teljes lekapcsolása előtt.

Hulladékelhelyezési utasítás

A hulladékban történő

elhelyezés, vagy

újrahasznosítás előtt ezt a

terméket, ha van rá mód,

szét kell szerelni, alkatrészeit

szét kell válogatni és

csoportosítani.

Mindig tartsa be a helyi hulladékkezelési

szabályokat.

A szelepmozgató beépítése

Az AME 438 SU rögzítése a szelephez.

❶

Lehetséges beépítési helyzetek.

❷

Méretek ❸ Elektromos bekötés ❹①

Nem szabad megérinteni a nyomtatott panelt!

Kapcsolja le a táplálást, mielőtt beköti a

szelepmozgatót!

Magasfeszültség!

Kösse be a szelepmozgatót a huzalozási

rajz szerint.

Vezérlőjel

A szabályozóról érkező vezérlőjelet az Y

(bemenőjel) és az SN (közös) csatlakozókra

kell csatlakoztatni az AME nyomtatott

áramköri lapon.

Kimeneti jel

Az X csatlakozóról érkező kimeneti jel

használható az aktuális pozíció kijelzésére.

A tartomány a DIP kapcsolók beállításától

függ.

Működtető fesz.

A tápfeszültséget (24 V~ -15-től +10%-ig,

50 Hz) az SN és az SP csatlakozókhoz kell

csatlakoztatni.

Mikrokapcsolók beállításai ❺

Gyári beállítások:

Mindegyik kapcsoló OFF/KI állásban van!

2 V_---V

0 V_---V

Direkt

Szekvenciális

---

Arányos

0(2) V_5(6) V

5(6) V_10 V

Proportional

3 pont R/L

LOG. flow

LIN. vízátfolyás

100 % Kvs

Red. Kvs

Fordított

Visszaállítás

Megjegyzés:

A mikrokapcsolók helyzeteinek minden

kombinációja megengedett. Minden

kiválasztott funkció egymás után hozzáadódik

a korábbiakhoz. Csak egy esetben bírálja

felül a funkcionalitásokat a logika, amikor

a 6-os számú kapcsoló a Proportional

(Arányos) / 3 ponton van, amely úgy állítja

be a szelepmozgatót, hogy az ne reagáljon a

vezérlőjelre, és „egyszerű” három-pont

vezérlésű állítóműként üzemeljen.

SW1: U/I

❺①

Gyári beállítás:

feszültség vezérlőjel

SW2: 2 - 10V / 0 - 10V

❺②

A gyári beállítás:

2-10V.

SW3: Egyenes/Fordított működés

❺③

A gyári beállítás:

EGYENES

SW4:---/Szekvenciális

❺④

Két szelepmozgató párhuzamos

működésre állítható egy vezérlőjellel

működtetve. SZEKVENCIÁLISRA állított

helyzetben a szelepmozgató úgy reagál,

hogy felosztja a vezérlőjelet (lásd a

0(2)-5(6)V/5(6)-10V V-5(6) / 6(6) V-10V).

Megjegyzés:

This combination works in combination with

switch No.5: 0(2)-5(6)V/5(6)-10V

SW5: 0(2)-5(6)V/5(6)-10V

❺⑤

Note:

Ez a funkció akkor áll rendelkezésre, ha a

4-es számú mikrokapcsoló: --- / Szekvenciális

helyzetben van.

SW6: Arányos/3 pont

❺⑥

A szelepmozgató működhet „egyszerű”

három-pont vezérlésű állítóműként, ha a

három-pont funkció van kiválasztva. A

tápfeszültsége az SN és az SP pontokra kell

csatlakoztatni. Az 1-es vagy a 3-as ponthoz

a 24 VAC jel csatlakozik a szelepmozgató

fel, vagy le irányú mozgatásához. A

visszatérő X jel jelzi a helyes pozíciót.

Megjegyzés:

Ha a három-pont funkció van kiválasztva, a

szelepmozgató nem reagál semmilyen, az Y

porton megjelenő vezérlőjelre. Csak akkor

emeli fel, vagy engedi le az orsót, ha

feszültséget kap az 1-es vagy a 3-as ponton.

SW7: LOG. átfolyás/LIN. átfolyás

❺⑦

A gyári beállítás:

LOG. Vízátfolyás (a szelep jelleggörbéje

változatlan)

Megjegyzés:

Ha ezt a funkciót nem-logaritmikus

szelepekkel kombinálva alkalmazzák, akkor

a motoros szelep jelleggörbéje

antilogaritmikus szelepkarakterisztikát

mutat (például a lineáris karakterisztika

átalakul gyors nyitási karakterisztikává).

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

SW8: 100% K

/RED.K

❺⑧

Megjegyzés:

Ez a funkció csak logaritmikus

(egyenszázalékos) szelepek esetében

működik megfelelően.

SW9: Visszaállítás

❺⑨

Az egység tápfeszültségre kapcsolása után,

a szelepmozgató elkezdi az önbeállítást. A

LED az önbeállítás befejezéséig villog. Az

időtartam a szelepszár löketének hosszától

függ, és normál esetben a folyamat eltart

néhány percig. Az önbeállítás befejezésekor

a szeleplöket hossza eltárolásra kerül a

memóriában. Az önbeállítás újrakezdéséhez

változtassa meg a RESET mikrokapcsoló

(9-es kapcsoló) állását. Ha a tápfeszültség

lekapcsolódik, vagy 0,1 másodpercnél

tovább 80% alá esik, akkor az aktuális

szeleppozíció elmentésre kerül a memóriában.

Energiaellátás kimaradásakor az összes

adat a memóriában elmentve marad.

Működés vizsgálat

A jelzőfény mutatja, hogy a pozicionáló

működik-e vagy sem. Továbbá, a kijelző

mutatja a szabályozó státuszát és hibáit.

Állandó fényjelzés

- normál működés

No light

- nem működik, vagy nincs

energiaellátás

Villogó fény (1Hz)

- önbeállító mód

Villogó fény (3 Hz):

- tápfeszültség túl alacsony

- szeleplöket nem megfelelő

- véghelyzet nem elérhető.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

中文

安全注意事项

为避免发生人身和设备事故，请仔细阅读

本手册。

安装、调试、维修必须由专业人员进行。

在对控制器进行安装和维护之前，必须将

系统：

减压

冷却

清空

清洁

请遵循系统制造商或系统操作人员的说

明。

电源未完全关闭前，请勿取下顶盖

弃置说明

在回收或丢弃前，应当将本

产品拆卸并对元件进行归

类

请遵循当地的废弃法规。

安装驱动器

将

AMV438SU

驱动器安装到阀体上

❶

可允许的安装位置.

❷

尺寸

❸

接线

❹①

切勿触碰印刷电路板上的任何元件！

连接驱动器线路之前，请关闭电源！

致命电压！

按照接线图对驱动器进行线路连接

控制信号

从控制器来的控制信号接到 AME 的 Y 端

（输入信号）和SN端（公共端）。

阀位反馈

阀位反馈信号从 X 端输出，SN 为公共

端。

电源电压

电源电压（24V -15% 到+10%，50Hz）连

接到端子SN和SP。

DIP拨动开关的设定

❺

出厂设定所有位都在OFF位置。

2 V_---V

0 V_---V

正向

顺序动作

---

比例

0(2) V_5(6) V

5(6) V_10 V

Proportional

点

R/L

LOG. flow

线性特性

100 % Kvs

红色

Kvs

反向

复位

SW1: U/I

❺①

驱动器既可接受电压控制信号，也可接

受电流控制信号，由拨动开关的第一选

择。

出厂设定：

电压控制信号

SW2: 2 - 10 V / 0 -10 V

❺②

驱动器可接受的控制信号可以从 2V

(或 4mA)开始，也可以从 0V (或 0mA)

开始。

出厂设定：

2--10V

SW3: 正向/反向动作

❺③

驱动器可以设定为当控制信号增高时驱

动杆伸出，也可设定为当控制信号增高

是驱动杆收缩。

出厂设定：

正向

SW4: ---/顺序动作

❺④

两个驱动器可共用一个控制信号并联

工作。选择顺序动作功能后控制信号将

被分割（0(2)V-5（6V）/5（6）V-10V）。

注意：

此项功能与拨动开关第5位配合使用。

0（2）V-5（6V）/5（6）V-10V。

SW5: 0(2) - 5(6) V / 5(6) - 10 V

❺⑤

注意：

此项功能当拨动开关第4位设为顺序动

作时有效。

SW6: 比例控制/三点控制

❺⑥

驱动器可设定为比例控制或三点控制。

三点控制时，电源连接到 SP 和 SN 端

子，24VAC 控制信号分别接到端子1和3

来打开或关闭阀门。X端子为阀位反馈。

注意：

选择三点控制以后驱动器不对 Y 端子

的控制信号作出反应。

SW7: 对数流量特性/线性流量特性

❺⑦

几乎所有丹佛斯阀门的流量特性都是

对数特性的。如果驱动器设定为线性，

则驱动器的工作特性与阀体配合后可得

出线性的特性。

出厂设定：

对数特性

注意：

如果驱动器设定为线形而阀体特性不

是对数特性，则组合后的特性可解为快

开特性。

SW8: 100%KVS 降低/KVS

❺⑧

选择降低KVS功能后阀门的 KVS 值可

降为比它小一号阀门的 KVS 值与它本

身 KVS 值之间的中间值。如：阀门本

身 KVS值为16,比它小一号阀门的 KVS

值为10，则降低以后的 KVS 值为13。

注意：

此项功能仅对对数特性的阀门有效。

SW9: 复位

❺⑨

驱动器第一次通电后将自动进行行程自

检，自检时 LED 指示灯闪烁直到自检

结束。自检的时间根据行程大小和速度

快慢各不相同，大致需几分钟时间。自

检结束后行程信息被记录到存储器中。

将拨动开关的第9位拨到复位位置也可

启动自检进程。电源断电或电压降低于

80%的时间超过0.1秒，所有的当前数据

被保存到存储器中。

功能测试

LED 指示灯可提供当前状态

和故障指示：

持续亮

-正常工作

不亮

-没有任何操作或无电源电压

闪烁(1Hz)

-自检中

闪烁(3Hz)

-电源电压过低

-行程不对（＜20s）

-不能到达末端位置

Installation Guide AME 438 SU

DH-SMT/SI

VI.LE.F2.3O

Danfoss Heating

DEUTSCH

Sicherheitshinweis

Um Sach- und Personenschäden zu

vermeiden, ist es zwingend erforderlich,

diese Hinweise vor dem Zusammenbau

und der Inbetriebnahme aufmerksam zu

lesen und zu beachten.

Montage , Inbetriebnahme und

Wartungsarbeiten dürfen nur durch

qualifiziertes und autorisiertes Personal

durchgeführt werden.

Vor Montage und Wartungsarbeiten am

Regler die Anlage:

- drucklos machen

- abkühlen lassen

- entleeren

- reinigen

Die Vorgaben des Anlagenherstellers und

Anlagenbetreibers sind zu beachten.

Abdeckung erst entfernen, wenn die

Stromversorgung komplett ausgeschaltet

ist.

Entsorgungshinweis

Dieses Produkt sollte vor dem

Recycling oder der Entsorgung

zerlegt und ggf. in unter-

schiedliche Materialgruppen

sortiert werden.

Beachten Sie stets die örtlichen

Entsorgungsbestimmungen.

Antriebsmontage

Befestigen AMV 438 SU am Ventil ansetzen.

❶

Zulässige Einbaulagen.

❷

Abmessungen ❸ Verdrahtung ❹①

Keine Bauteile auf der Leiterplatte berühren!

rennen Sie das Netzkabel vor der

Verdrahtung des Stellantriebs! Tödliche

Spannung! Schließen Sie den Stellantrieb

gemäß dem Verdrahtungsplan an.

Spannungsregelsignal

Das Steuersignal des Reglers ist an Klemme

Y (Eingangssignal) und Klemme SN

(Sammelklemme) an der AME-Printplatte

anzuschließen.

Ausgangssignal

As Ausgangssignal von Klemme X kann

zur Anzeige der aktuellen Position benutzt

werden.Der Bereich hängt von der Brücke ab.

Spannungsversorgung

(24 V~ -15 to +10%, 50 Hz) ist an Klemme

SN und SP anzuschließen.

Einstellung des DIP Schalters ❺

Werkseinstellungen:

Alle Schalter befinden sich in der Position OFF!

2 V_---V

0 V_---V

Direkt

Invertiert

---

Sequentiell

0(2) V_5(6) V

5(6) V_10 V

Proportionäl

3-Punkt/RL

LOG. flow

LIN. flow

100 % Kvs

Red. Kvs

Reset

HINWEIS:

Alle Kombinationen von DIP-Schaltern

sind erlaubt. Gewählte Funktionen sind

hintereinandergelegt. Es gibt nur eine

logische Umsteuerung der Funktionen:

Brücke Nr. 6 proportional / 3-Punkt. Dadurch

wird der Stellantrieb so umgeschaltet, dass

das Signal ignoriert wird und arbeitet als

„üblicher“ 3-Punkt Antrieb.

SW1: U/I

❺①

Werkseinstellungen:

Spannungsregelsignal (0-10 V).

SW2: 2-10 V / 0-10 V

❺②

Werkseinstellungen:

2-10 V.

SW3: Direkt/Invertiert

❺③

Werkseinstellungen:

DIREKT

SW4:---/Sequentiell

❺④

Zwei Antriebe können parallel mit einem

Steuersignal arbeiten. Bei der Einstellung

SEQUENTIAL Antrieb reagiert auf geteilten

Steuersignal (sehe 0(2)-5(6)V/5(6)V-10V).

HINWEIS:

Diese Kombination funktioniert mit dem

Schalter Nr. 5: 0(2)-5(6)V/5(6)-10V

SW5: 0(2)-5(6)V/5(6)-10V

❺⑤

HINWEIS:

Diese Funktion steht zur Verfügung,

wenn Schalter Nr. 4:

---/Sequentiell eingestellt ist.

SW6: Proportionäl/3-Punkt

❺⑥

Bei der gewählten 3-Punkt-Funktion kann

der Antrieb als „einfacher“ 3-Punkt Antrieb

fungieren. Die Spannungsversorgung

ist an Klemme SN und SP anzuschließen

❹②

. Auf der Klemme 1 oder 3 sorgt

ein 24 V~ Steuersignal für ein Anheben

oder Absenken des Stellantriebs. Das

Ausgangssignal von Klemme X kann zur

Anzeige der aktuellen Position benutzt

werden.

HINWEIS:

Wenn die 3-Punkt-Funktion eingestellt ist,

reagiert der Stellantrieb nicht auf Signale

von der Y-Klemme. Der Antrieb bewegt die

Motorenspindel nur dann nach oben oder

nach unten, wenn ein Steuersignal auf

Steuerklemme 1 oder 3 anliegt.

SW7: LOG. flow/LIN. flow

❺⑦

Werkseinstellungen:

LOG. Flow (Ventilcharakteristik bleibt

unverändert).

HINWEIS:

Diese Funktion mit dem nicht logarithmischen

Ventil verwendet wird, übernimmt der Antrieb

die Anti-Logarithem der Ventilcharakteristik.

(Ventil mit linearer Kennlinie wird in die

Kennlinie umgewandelt).

SW8: 100% K

/RED. K

❺⑧

HINWEIS:

Diese Funktion arbeitet richtig nur mit

logarithmischen (gleichprozentigen) Ventilen.

Installation Guide AME 438 SU

Danfoss Heating

VI.LE.F2.3O

DH-SMT/SI

SW9: Reset

❺⑨

Ach Einschalten der Stromversorgung

startet der Regelantrieb den

Selbstanpassungsvorgang. Die

Leuchtdiode blinkt, bis die Anpassung

abgeschlossen ist.

Dies dauert normalerweise einige

Minuten, abhängig von der Distanz

der Spindelbewegung. Die Hublänge

des Ventils wird nach abgeschlossener

Selbstanpassung im Speicher registriert.

Der Selbstanpassungsvorgang kann

durch Drücken der RESET-Taste

wiederholt werden (Schalter No. 9). Bei

Ausfall der Versorgungsspannung - oder

beim Absinken auf einen Wert kleiner

80% - länger als 0,1 s, wird die aktuelle

Ventilposition im Speicher gespeichert.

Alle Daten sind also auch im Falle einer

Stromunterbrechung gesichert.

Funktiontest

Die LED zeigt neben dem Betriebszustand

auch Status und Fehler an.

Ein X

- normaler Betrieb

Leuchtet nicht

- kein Betrieb oder keine

Spannungsversorgung.

Blinklicht (1 Hz):

- Selbstjustierungsmodus

Blinklicht (3 Hz):

- unzureichende Stromversorgung

- Ventilhublänge unzureichend (<20 s)

- Endposition nicht erreichbar.

A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül

megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül.

Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva.
