1
Installation Guide
AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
ENGLISH
Actuators for three point control
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.com
Page 4
DANSK
Motorer til 3-punkts styring
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.dk
Page 5
DEUTSCH
Stellantriebe für 3-Pkt.- Schmittsignall
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.de
Page 6
NEDERLANDS
Servomotoren met 3-puntssturing.
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.nl
Page 7
MAGYAR
Szelepmozgatók hárompontos szabályozáshoz
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.com
Page 8
ČESKY
Servopohony s tříbodovým regulačním signálem
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.cz
Page 9
POLSKI
Siłowniki sterowane sygnałem 3-punktowym
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.pl
Page 10
LIETUVIŲ K.
Pavaros trijų padėčių valdymui
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.lt
Page 11
LATVISKI
Motori trīs punktu kontrolei
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.com
Page 12
РУССКИЙ
Электроприводы для аналогового регулирования
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.ru
Cтр. 13
ITALIANO
Attuatore per il controllo a due punti
AMV 130, AMV 140, AMV 130H, AMV 140H
www.danfoss.com
Page 14
AMV 130, 140
AMV 130H, 140H
AMV +
AMV +
AMV +
AMV +
AMV +
VZ 2, VZL 2
VZ 3, VZL 3
VZ 4, VZL 4
VRBZ 2/3
AHQM
2
①
Grey
Black
Red
Stem down
Common
Stem up
24 V
Black
Blue
Brown
Stem down
Common
Stem up
230 V
①
④
⑤
③
②
AMV 130, 140
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
❶ ❷ ❸ ❹
33
stem up
stem down
2 port
3 or 4 port
AMV 130H, 140H
①
AMV 130H, 140H
AMV 130, 140
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
❺
4
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
ENGLISH
Safety Note
To avoid injury and damage to persons
and devices, it is absolutely necessary
these instructions are carefully read
and observed prior to assembly and
commissioning.
Necessary assembly, start-up, and
maintenance work must be performed
only by qualified, trained and authorized
personnel.
Prior to assembly and maintenance work
on the controller, the system must be:
- depressurised
- cooled down
- emptied
- cleaned
Please comply with the instructions of the
system manufacturer or system operator.
Do not remove the cover before the power
supply is fully switched off.
Disposal instruction
This product should be
dismantled and its
components sorted, if
possible, in various groups
before recycling or disposal.
Always follow the local disposal
regulations.

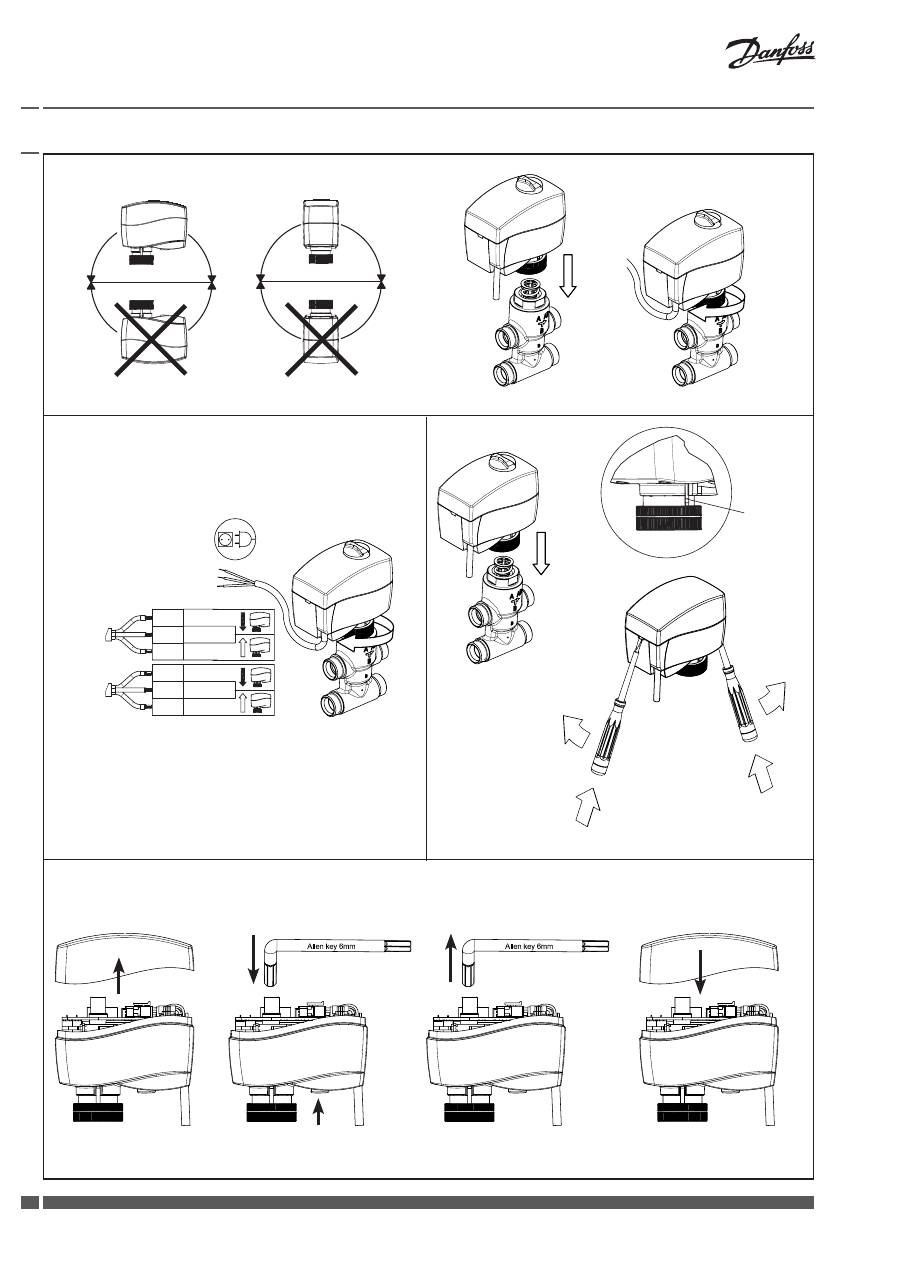

Mounting ❶
The actuator should be mounted with the
valve stem in either horizontal position or
pointing upwards. The actuator is fixed to
the valve body by means of a ribbed nut
which requires no tools for mounting. The
ribbed nut should be tightened by hand.
Wiring ❷
Grey
Black
Red
Stem down
Common
Stem up
24 V
Black
Blue
Brown
Stem down
Common
Stem up
230 V
Do not touch anything on the PCB! Lethal
voltage!
Installation ❸
1. Check the valve neck. The actuator
should be in steam up position (factory
setting). Ensure that the actuator is
mounted securely on the valve body
2. Wire the actuator according to the
wiring diagram
3. The direction of stem movement can be
observed on the position indicator
①
Manual override
(for service purposes only)
Do not manually operate the drive if
power is connected!
AMV 130, AMV 140
❹
①
Remove cover
②
Insert the Allen key 6 into the spindle
③
Press and hold the button (on the
bottom side of the actuator) during
manual override
④
Pull out the tool
⑤
Replace cover
Remark
:
A ‘click’ sound after energising the actuator
means that the gear wheel has jumped into
normal position.
AMV 130H, AMV 140H
❺
Press and hold the button
①
(on the
bottom side of the actuator) during
manual override.
Remark
:
A ‘click’ sound after energising the actuator
means that the gear wheel has jumped into
normal position.
55
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
DANSK
Sikkerhedsbestemmelser
Disse instruktioner SKAL læses
omhyggeligt forud for montering
og indkøring samt respekteres for at
undgå skader på personer og udstyr.
Nødvendigt monterings-, opstart- og
vedligeholdelsesarbejde må kun udføres af
faglært og autoriseret personale.
Forud for monterings- og
vedligeholdelsesarbejde på regulatoren
skal systemet være:
- trykløst,
- nedkølet,
- tømt og
rengjort.
Systemproducentens eller -operatørens
instruktioner skal overholdes.
Bortskaffelsesinstruktion
Dette produkt skal, om
muligt, adskilles og sorteres i
dets forskellige
materialegrupper, før det
genbruges eller bortskaffes.
Lokal lovgivning for bortskaffelse skal altid
overholdes
.
Montering ❶
Motoren skal monteres, så ventilspindelen
enten er i vandret stilling eller peger opad.
Motoren monteres på ventilhuset med
en riflet møtrik, der kan monteres uden
værktøj. Den riflede møtrik skal spændes
med håndkraft.
El-tilslutning ❷
Grå
Sort
Rød
Spindel ned
Fælles
Spindel op
24 V
Sort
Blå
Brun
Spindel ned
Fælles
Spindel op
230 V
Rør ikke ved noget som helst på
printkortet! Livsfarlig spænding!
Installation ❸
1. Kontroller ventilens hals. Motoren skal
stå i en position med spindelen trukket
op. (fabriksindstilling). Kontroller,
at motoren er monteret solidt på
ventilhuset.
2. Tilslut motoren iht.
ledningsdiagrammet – se “
El-
tilslutning
“.
3. Spindelens bevægelsesretning kan ses
på positionsindikatoren
①
.
Manuel overstyring
Motoren må ikke betjenes manuelt, når
spændingen er tisluttet!
AMV 130, AMV 140
❹
①
Tag dækslet af.
②
Sæt en unbrakonøgle nr. 6 i spindelen.
③
Tryk på knappen (på undersiden af
motoren) og hold den inde under en
manuel overstyring.
④
Træk værktøjet ud.
⑤
Sæt dækslet tilbage på plads på
motoren.
Bemærk
:
Hvis der høres en klik-lyd, efter at
spændingen er sluttet, betyder det, at
tandhjulet er drejet ind i normal position.
AMV 130H, AMV 140H
❺
①
Tryk på knappen (på undersiden af
motoren) og hold den inde under en
manuel overstyring.
Bemærk
:
Hvis der høres en klik-lyd, efter at
strømforsyningen er sluttet til motoren,
betyder det, at tandhjulet er drejet i normal
position.
6
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
DEUTSCH
Sicherheitshinweise
Um Verletzungen an Personen und
Schäden am Gerät zu vermeiden, ist diese
Anleitung vor der Montage unbedingt zu
beachten.
Montage, Inbetriebnahme und
Wartungsarbeiten dürfen nur von
sachkundigen und autorisierten Personen
durchgeführt werden.
Vor Montage und Wartungsarbeiten am
Regler die Anlage:
- drucklos machen,
- abkühlen,
- entleeren und
- reinigen.
Die Vorgaben des Anlagenherstellers und
Anlagenbetreibers sind zu beachten.
Abdeckung erst entfernen, wenn die
Stromversorgung komplett ausgeschaltet ist.
Anweisung zur Entsorgung
Dieses Produkt sollte
ausgebaut und in dessen
Bestandteile zerlegt werden.
Sortieren Sie die einzelnen
Bestandteile entsprechend
der Entsorgungsgruppen zur
Wiederverwertung oder Entsorgung.
Beachten sie dabei immer die lokalen
Entsorgungsrichtlinien
.
Montage ❶
Der Einbau mit nach unten hängendem
Stellantrieb ist nicht zulässig!
Der Stellantrieb wird am Ventilgehäuse
mittels einer Rändelschraube befestigt,
für die kein besonderes Werkzeug nötig
ist. Diese Mutter wird mit der Hand
angezogen.
Verdrahtung ❷
Grau
Schwarz
Rot
Antriebsstange
ausfahrend
Nullleiter
Antriebsstange
einfahrend
24 V
Schwarz
Blau
Braun
Antriebsstange
ausfahrend
Nullleiter
Antriebsstange
einfahrend
230 V
Bitte die Platine nicht direkt berühren!
Lebensgefahr!
Einbau ❸
1. Überprüfen Sie den Anschluss
am Ventil. Die Antriebsstange des
Stellantriebs sollte eingefahren sein.
Stellen Sie sicher, dass der Stellantrieb
fest auf dem Ventilkörper montiert ist.
2. Schließen Sie den Stellantrieb
entsprechend dem Verdrahtungsplan -
oben an
“
Verdrahtung
“.
3. Die Bewegungsrichtung der
Antriebsstange kann an der
Positionsanzeige überprüft werden
①
.
Manuelle Hubverstellung
(nur zu Wartungszwecken)
Verstellen Sie den Antrieb nicht von Hand,
solange er unter Strom steht!
AMV 130, AMV 140
❹
①
Deckel abnehmen.
②
Den Inbusschlüssel in die
Antriebsstange stecken.
③
Knopf (auf der Unterseite des
Stellantriebs) drücken und während der
manuellen Hubverstellung gedrückt
halten.
④
Werkzeug entfernen.
⑤
Deckel wieder auf den Stellantrieb
setzen.
Anmerkung:
Der hörbare „Klick“ nach dem Einschalten
der Stromzufuhr zeigt, dass das Getriebe in
Normalstellung eingerastet ist.
AMV 130H, AMV 140H
❺
Knopf (auf der Unterseite des Stellantriebs)
①
drücken und während der manuellen
Hubverstellung gedrückt halten.
Die Hubverstellung erfolgt durch das
Drehen des Handrades auf der Oberseite
des Stellantriebs.
Anmerkung:
Der hörbare „Klick“ nach dem Einschalten
der Stromzufuhr zeigt, dass das Getriebe in
Normalstellung eingerastet ist.
77
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
NEDERLANDS
Veiligheid
Om verwondingen aan personen en
schade aan de apparatuur te voorkomen
is het absoluut noodzakelijk om deze
instructies zorgvuldig te lezen en te
bestuderen.
Noodzakelijke (de)montage,
inbedrijfstelling en onderhoud dient alleen
door deskundig, getraind en bevoegd
personeel te worden uitgevoerd.
Voorafgaand aan montage- of
onderhoudswerkzaamheden moet het
systeem worden:
- afgesloten,
- afgekoeld,
- afgetapt en
- gereinigd.
Volg altijd de instructies van de
installatiebouwer- of beheerder op.
Afvalverwerking
Dit product of delen ervan
dienen te worden afgevoerd
op een milieuverantwoorde
wijze. Apparatuur die
elektrische onderdelen bevat,
mag niet samen met huishoudelijk afval
worden afgevoerd.
Deze apparatuur moet apart worden
ingezameld samen met ander elektrisch
en elektronisch afval conform de geldende
wetgeving
.
Montage ❶
De servomotor mag uitsluitend geplaatst
worden met de spindel in posities tussen
horizontaal en recht naar boven.
De servomotor wordt op de afsluiter
gemonteerd d.m.v. het aandraaien van
de gekartelde ring onder de servomotor.
Deze ring mag uitsluitend met de hand
worden vastgezet.
Elektrische aansluiting ❷
grijs
zwart
rood
spindel omlaag
gemeenschap-
pelijk (nul)
spindel omhoog
24 V
zwart
blauw
bruin
spindel omlaag
gemeenschap-
pelijk (nul)
spindel omhoog
230 V
Gevaarlijke spanning, raak niets aan op de
printplaat.
Installatie ❸
1. Controleer of de servomotor op de
afsluiter past. De servomotor dient
in de geopende stand te staan.
(fabrieksinstelling) Controleer of de
servomotor goed is bevestigd op de
afsluiter.
2. Sluit de servomotor aan volgens het
bovenstaande aansluitschema.
3. De richting van de spindel kan
afgelezen worden aan de positie van
de indicator aan de onderzijde van de
servomotor
①
.
Handbediening
Maak geen gebruik van de handbediening
wanneer de servomotor onder spanning
staat!
AMV 130, AMV 140
❹
①
Verwijder de afdekkap.
②
Steek de imbussleutel 6 in de spindel.
③
Houd de knop aan de onderzijde van de
servomotor ingedrukt gedurende het
verdraaien van de spindel.
④
Verwijder de sleutel.
⑤
Plaats de afdekkap terug op de
servomotor.
Opmerking:
Wanneer de servomotor weer onder
spanning wordt gezet, is er een ˝klik˝
hoorbaar, dit wil zeggen dat de aandrijving
weer in de normale positie staat.
AMV 130H, AMV 140H
❺
Houd de knop
①
aan de onderzijde van
de servomotor ingedrukt gedurende het
verdraaien van de handbediening aan de
bovenzijde van de servomotor.
Opmerking
:
Wanneer de servomotor weer onder
spanning wordt gezet, is er een ˝klik˝
hoorbaar, dit wil zeggen dat de aandrijving
weer in de normale positie staat.
8
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
MAGYAR
Biztonsági megjegyzések
Összeszerelés és üzembe helyezés előtt
feltétlenül olvassa el és tartsa be ezen
útmutató utasításait a személyi sérülések
és a készülék meghibásodásának
elkerülése érdekében!
Az összeszerelést, üzembe helyezés és
karbantartást csak szakképzett és arra
feljogosított személy végezheti.
A szerelési és karbantartási munkálatok
előtt a rendszert:
- nyomásmentesíteni kell,
- le kell hűteni,
- le kell üríteni,
- és meg kell tisztítani.
Kérjük, tartsa be a rendszer gyártójának és
üzemeltetőjének rendelkezéseit!
Ne távolítsa el a fedelet a tápfeszültség
teljes lekapcsolása előtt.
Hulladék tárolási instrukció
Ezt a terméket szét kell
szerelni és annak alkatrészeit
szétválogatni amennyiben
lehetséges különböző
csoportok szerint az
újrahasznosítás vagy a szemétbe dobás
előtt.
Mindig keresse a helyi szemét lerakási
helyeket!
Beépítés ❶
A szelepmozgatót vízszintes helyzetű vagy
felfelé mutató szelepszárra kell felszerelni.
A szelepmozgató a szeleptesthez egy
recézett anyával van rögzítve, - szerszán
nélküli szerelés. A recézett anyát kézzel kell
meghúzni.

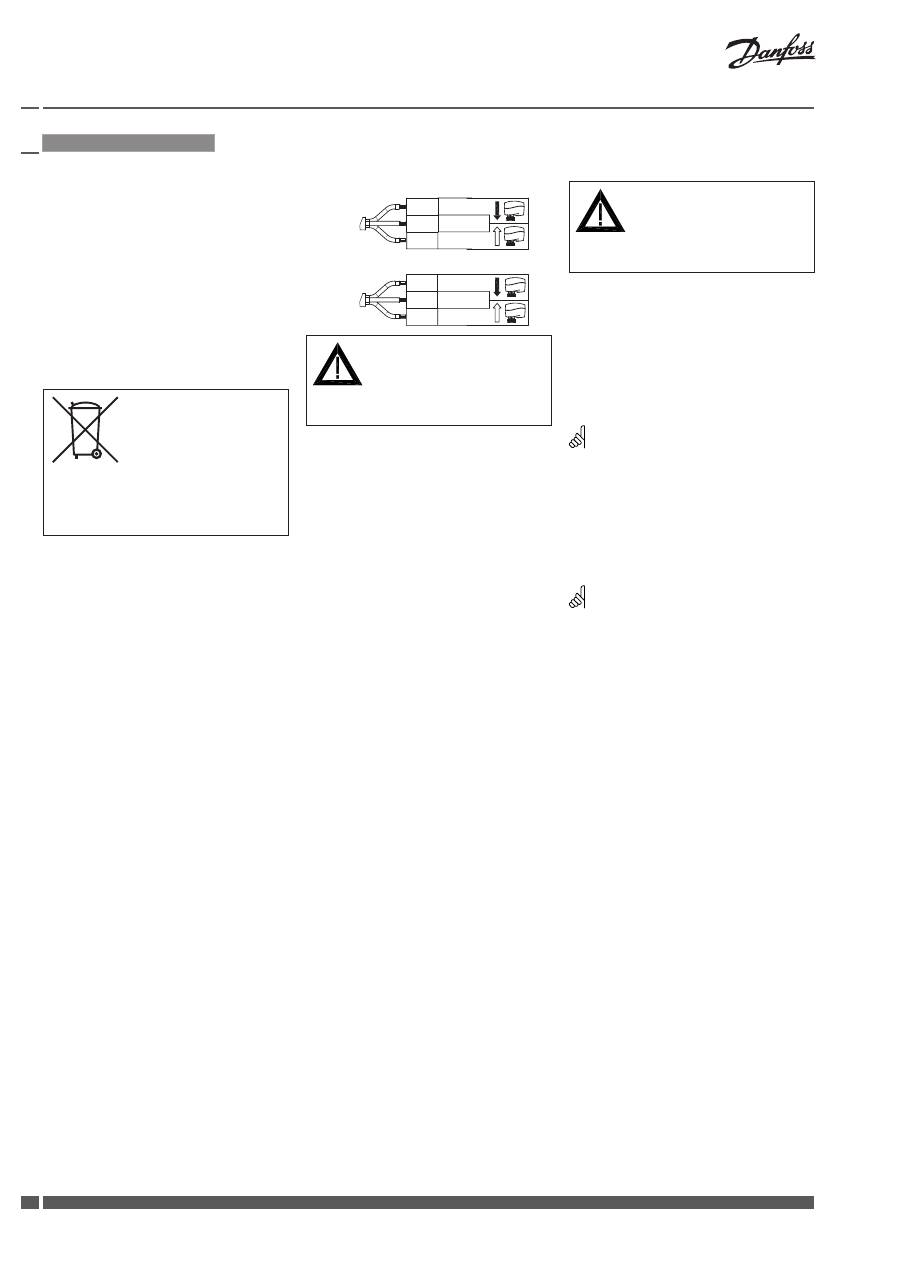

Elektromos bekötés ❷
Szürke
Fekete
Piros
Szelepszár le
Közös
Szelepszár fel
24 V
Fekete
Kék
Barna
Szelepszár le
Közös
Szelepszár fel
230 V
A nyomtatott áramköri kártyán semmit ne
érintsen meg! Halált okozó feszültség!
Beépítés ❸
1. Ellenőrizze a szelepnyak helyzetét.
A szelepmozgatót felfelé mutató
szelepszárra kell felszerelni.(gyári
beállítás). Bizonyosodjon meg a
szelepmozgató szeleptestre történő
biztonságos rögzítéséről.
2. Kösse be a szelepmozgatót a huzalozási
rajz szerint – lásd “
Elektromos
bekötés
“.
3. A szelepszár mozgás iránya
megfigyelhető a pozíció kijelzőn
①
.
Kézi működtetés
(csak szerviz esetén)
Feszültség alatti helyzetben kézzel ne
működtesse a szelepet!
AMV 130, AMV 140
❹
①
Távolítsa el a szelepmozgató fedelét.
②
Helyezze a 6mm-es imbusz-kulcsot az
orsóba.
③
Kézi működtetés során nyomja meg és
tartsa nyomva a szelepmozgató alsó
részén elhelyezett gombot.
④
Húzza ki az imbusz-kulcsot.
⑤
Helyezze vissza a fedelet a
szelepmozgatóra.
Megjegyzés
:
A szelepmozgató tápfeszültségre kapcsolása
utáni „kattanás” azt jelenti, hogy a
fogaskerék normál pozícióba ugrott.
AMV 130H, AMV 140H
❺
Kézi működtetés során
①
nyomja meg
és tartsa nyomva a szelepmozgató alsó
részén elhelyezett gombot.
Megjegyzés:
A szelepmozgató tápfeszültségre kapcsolása
utáni „kattanás” azt jelenti, hogy a
fogaskerék normál pozícióba ugrott.
99
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
ČESKY
Bezpečnostní pokyny
Z důvodu maximálního snížení možnosti
poranění osob nebo vzniku škod na
majetku je bezpodmínečně nutné se před
vlastní montáží a uvedením regulátoru
do provozu pečlivě seznámit se všemi
bezpečnostními informaci zde uvedenými.
Nezbytné montážní práce, kroky při
uvádění do provozu a opravy mohou
provádět pouze kvalifikovaní, proškolení
pracovníci, kteří pro tuto činnost byly
určeni.
Před montáží nebo před případnou
opravou nebo servisem regulátoru je
nutné, aby regulovaný systém splňoval
následující podmínky:
- nebyl pod tlakem
- byl dostatečně ochlazen
- vyprázdněn a
- vyčištěn.
Postupujte podle návodu výrobce systému
nebo jeho provozovatele.
Nesundávejte kryt, dokud není napájení
zcela vypnuto.
Pokyny pro likvidaci
Tento výrobek by měl být
před recyklací nebo likvidací
rozebrán na součástky a ty
umístěny do různých skupin
odpadu.
Vždy dbejte aktuálních pokynů místní
legislativy
.
Montáž ❶
Servopohon je možné instalovat pouze
tak, aby vřeteno ventilu směřovalo
vodorovně nebo směrem nahoru.
Servopohon je k tělesu ventilu připojen
pomocí drážkované převlečné matice.
K montáži není potřeba používat žádné
nářadí. Drážkovanou matici dotahujte
pouze rukou.

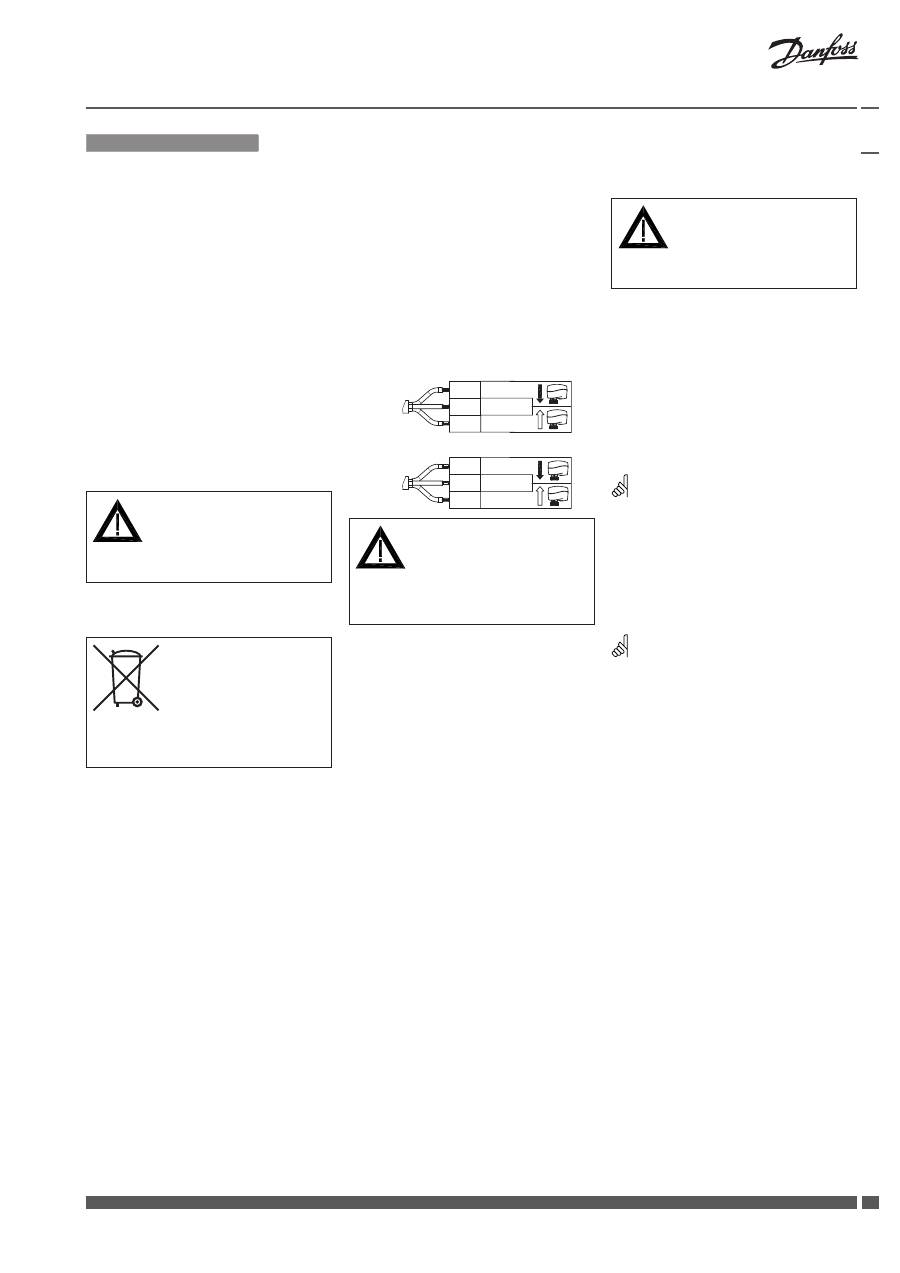

Zapojení ❷
Šedá
Černá
Červená
Vřeteno dolů
Společný
Vřeteno nahoru
24 V
Černá
Modrá
Hnědá
Vřeteno dolů
Společný
Vřeteno nahoru
230 V
V žádném případě se nedotýkejte žádné
součásti desky s plošnými spoji! Přítomnost
napětí nebezpečné životu!
Instalace ❸
1. Zkontrolujte připojovací hrdlo ventilu.
Servopohon je potřeba montovat s
vřetenem nastaveným do horní polohy
(tovární nastavení). Ujistěte se, že
servopohon je k tělesu ventilu správně
namontován.
2. Servopohon zapojte dle schéma
zapojení-viz “
Zapojení
“.
3. Směr pohybu vřetena je možné
sledovat pomocí indikátoru polohy
①
.
Ruční ovládání
(pouze pro servisní účely)
Je-li servopohon pod napětím, tak se ho
nikdy nesnažte ovládat ručně!
AMV 130, AMV 140
❹
①
Sejměte kryt servopohonu.
②
Do vřetena zasuňte imbusový klíč
číslo 6.
③
Na spodní straně servopohonu
stiskněte tlačítko a držte ho stisknuté
po celou dobu ručního ovládání.
④
Vytáhněte klíč.
⑤
Kryt nainstalujte zpět na servopohon.
Poznámka:
Ozve-li se po připojení na zdroj elektrické
energie slyšitelné cvaknutí, tak to znamená,
že převodové kolo zapadlo do správné
polohy.
AMV 130H, AMV 140H
❺
Na spodní straně servopohonu stiskněte
tlačítko a držte ho stisknuté po celou dobu
ručního ovládání
①
.
Poznámka:
Ozve-li se po připojení na zdroj elektrické
energie slyšitelné cvaknutí, tak to znamená,
že převodové kolo zapadlo do správné
polohy.
10
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
POLSKI
Warunki bezpieczeństwa
W celu uniknięcia zranienia osób
i uszkodzenia urządzeń należy
bezwzględnie przed montażem i
uruchomieniem zaworu zapoznać się
dokładnie z niniejszą instrukcją.
Czynności związane z montażem,
uruchomieniem i obsługą mogą
być dokonywane wyłącznie przez
osoby uprawnione i odpowiednio
wykwalifikowane.
Przed montażem i obsługą konserwacyjną
regulatora należy:
- zrzucić ciśnienie,
- ostudzić urządzenie
- opróżnić układ,
- oczyścić
Prosimy stosować się do instrukcji
producenta lub operatora układu.
Nie zdejmować obudowy przed całkowitym
odłączeniem napięcia zasilania.
Instrukcja usuwania odpadów
Ten produkt powinien być
rozebrany a jego
komponenty
posegregowane, jeśli to
możliwe, na różne grupy
przed poddaniem recyklingowi lub
utylizacji.
Zawsze stosuj się do miejscowych
przepisów w zakresie usuwania odpadów.
Montaż ❶
Siłownik może być zamontowany na szyjce
zaworu w pozycji poziomej albo pionowej
nad zaworem. Siłownik jest montowany na
zaworze za pomocą karbowanej nakrętki,
nie wymagającej stosowania narzędzi.
Nakrętkę należy dokręcić ręcznie.
Podłączenia elektryczne ❷
Szary
Czarny
Czerwony
Trzpień w dół
Wspólny
Trzpień w górę
24 V
Czarny
Niebieski
Brązowy
Trzpień w dół
Wspólny
Trzpień w górę
230 V
Nie dotykać niczego na płytce
drukowanej. Napięcie niebezpieczne dla
życia!
Montaż ❸
1. Sprawdzić szyjkę zaworu. Siłownik
powinien być w pozycji podniesionego
trzpienia zaworu (ustawienie
fabryczne). Upewnić się, że siłownik
został zamontowany we właściwy
sposób.
2. Podłączyć do siłownika zasilanie
elektryczne zgodnie z podanym
schematem (patrz powyżej).
3. Sprawdzić kierunek ruchu trzpienia
obserwując wskaźnik położenia
(pozycjoner)
①
.
Sterowanie ręczne
(tylko w celach serwisowych)
Nie wolno używać sterowania ręcznego,
jeżeli siłownik jest pod napięciem!
AMV 130, AMV 140
❹
①
Zdjąć pokrywę.
②
Wsunąć klucz imbusowy 6 do otworu
we wrzecionie.
③
Podczas sterowania ręcznego kluczem
imbusowym przycisnąć i przytrzymać
przycisk znajdujący się pod spodem
siłownika.
④
Wyciągnąć klucz imbusowy.
⑤
Założyć pokrywę na siłownik.
Uwaga:
“Kliknięcie” po załączeniu zasilania
elektrycznego oznacza, że koło zębate
wskoczyło w normalną pozycję roboczą.
AMV 130H, AMV 140H
❺
Podczas sterowania ręcznego przycisnąć
i przytrzymać przycisk znajdujący się pod
spodem siłownika
①
.
Uwaga:
„Kliknięcie” po załączeniu zasilania
elektrycznego oznacza, że koło zębate
wskoczyło w normalną pozycję roboczą.
11
11
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
LIETUVIų K.
Saugos informacija
Kad nesusižeistumėte ir nesugadintumėte
prietaisų, prieš montavimą ir paleidimą
būtinai nuodugniai perskaitykite ir
laikykitės šių instrukcijų.
Prietaisų montavimą, paleidimą bei
priežiūrą privalo vykdyti tiktai kvalifikuoti,
apmokyti ir įgalioti tokius darbus atlikti
specialistai.
Prieš pradedant reguliatoriaus montavimo
ir priežiūros darbus sistema turi būti
paruošta:
- kad joje nebūtų slėgio;
- ataušinta;
- ištuštinta ir
- išvalyta.
Rekomenduojame laikytis sistemos
sistemos eksploatacijos instrukcijų.
Nenuimkite dangtelio, kol maitinimas bus
visiškai išjungtas.
Sunaikinimo instrukcija
Šis gaminys turi būti
išmontuotas ir jo dalys
surūšiuotos, jei įmanoma,
pagal atskiras medžiagų
grupes, prieš sunaikinant.
Vadovaukitės vietinėmis sunaikinimo
nuostatomis.
Montavimas ❶
Pavarą reikia montuoti, vožtuvo stiebui
esant horizontalioje padėtyje arba
nukreiptam aukštyn.
Pavara prie vožtuvo korpuso prisukama
rantuota veržle, todėl montavimui
nereikalingi jokie įrankiai.
Rantuota veržlė priveržiama ranka.
Elektriniai sujungimai ❷
Pilka
Juoda
Raudona
Stiebu žemyn
Įprastinė padėtis
Stiebu žemyn
24 V
Juoda
Mėlyna
Ruda
Stiebu žemyn
Įprastinė padėtis
Stiebu žemyn
230 V
Nelieskite jokių dalių, esančių ant
montažinės plokštės! Įtampa pavojinga
gyvybei!
Montavimas ❸
1. Patikrinkite vožtuvo ir pavaros jungimą.
Pavaros stiebas turi būti viršutinėje
padėtyje (gamintojo nustatymas).
Tvirtai sujunkite pavarą su vožtuvo
korpusu.
2. Prijunkite prie pavaros elektros laidus
pagal aukščiau pateiktą sujungimų
schemą.
3. Pavaros stiebo judėjimo kryptį rodo
padėties indikatorius
①
.
Rankinis valdymas
(tik techninės priežiūros tikslais)
Rankiniu būdu nevaldykite pavaros, prie
kurios prijungtas elektros maitinimas!
AMV 130, AMV 140
❹
①
Nuimkite dangtelį.
②
Į vožtuvo stiebą įkiškite 6 numerio
“Allen” raktelį.
③
Rankiniu būdu sukdami pavarą,
paspauskite ir laikykite mygtuką, esantį
pavaros apačioje.
④
Ištraukite įrankį.
⑤
Vėl uždėkite pavaros dangtelį.
Pastaba:
Įjungus pavarą, spragtelėjimas rodo, kad
pavaros krumpliaratis įėjo į normalią padėtį.
AMV 130H, AMV 140H
❺
Rankiniu būdu sukdami pavarą,
paspauskite ir laikykite mygtuką, esantį
pavaros apačioje
①
.
Pastaba:
Įjungus pavarą, spragtelėjimas rodo, kad
pavaros krumpliaratis įėjo į normalią padėt.
12
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
LATVISKI
Drošība
Lai izvairītos no savainojumiem vai ierīces
bojājumiem, uzmanīgi jāizlasa un jāievēro
šie noteikumi. Nepieciešamo montāžu,
iedarbināšanu, un apkopi drīkst veikt tikai
kvalificēts personāls.
Pirms montāžas vai spiediena
samazināšanas sistēmā, lūdzu ievērojat
sistēmas izstrādātāja vai sistēmas
operatora instrukcijas.
Utilizācijas instrukcija
Šis produkts ir jādemontē
pa daļām un tā
komponentes ir jāšķiro
dažādās grupās pirms
otreizējās pārstrādes vai
utilizācijas.
Vienmēr ievērojiet vietējo likumdošanu
attiecībā uz atkritumu apsaimniekošanu.
Uzstādīšana ❶
Izpildmehānisms ir jāuzstāda uz vārsta
mehānismu vai nu horizontālā stāvoklī, vai
arī pagriežot augšup. Izpildmehānisms tiek
piestiprināts pie vārsta ar rievotu uzgriezni,
kuram nav nepieciešami citi instrumenti.
Rievotais uzgrieznis ir jāpievelk ar roku.
Elektroinstalācija ❷
Pelēks
Melns
Sarkans
Kāts uz leju
Kopējs
Kāts uz augšu
24 V
Melns
Zils
Brūns
Kāts uz leju
Kopējs
Kāts uz augšu
230 V
Neaiztieciet neko, kas atrodas uz PBC!
Nāvējošs spriegums!
Instalācija ❸
1. Pārbaudiet vārsta kātu.
Izpildmehānismam ir jāatrodas ar
vārsta kātu uz augšu. Pārliecinieties, ka
izpildmehānisms ir droši piemontēts pie
vārsta.
2. Pieslēdziet izpildmehānismu,
izmantojot elektroinstalācijas
diagrammu – skat. “
Elektroinstalācija
“.
3. Mehānisma kustības virzienu var
noteikt pēc indikatora stāvokļa
①
.
Brīdinājuma instrukcija
Neaiztieciet ar rokām dzinēju, kas atrodas
zem sprieguma!
AMV 130, AMV 140
❹
①
Noņemiet vāciņu.
②
Ievietojiet kātā Allen 6. atslēgu.
③
Piespiediet un paturiet pogu
(izpildmehānisma apakšdaļā).
④
Izņemiet instrumentu.
⑤
Novietojiet vāciņu atpakaļ uz motora.
Piezīme:
Klikšķa skaņa pēc motora pieslēgšanas
nozīmē, ka zobrats ir pārlecis normālā
stāvoklī.
AMV 130H, AMV 140H
❺
Piespiediet un paturiet pogu
(izpildmehānisma apakšdaļā)
①
.
Piezīme:
Klikšķa skaņa pēc motora pieslēgšanas
nozīmē, ka zobrats ir pārlecis normālā
stāvoklī.
13
13
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
РУССКИЙ
Правила по технике безопасности
Для предупреждения травматизма
и повреждения оборудования перед
началом производства работ по его
монтажу и вводу в эксплуатацию
следует изучить и соблюдать настоящую
инструкцию.
Монтаж, наладку и техническое
обслуживание оборудования может
выполнять только квалифицированный
персонал, имеющий допуск к таким
работам.
В целях соблюдения правил техники
безопасности перед началом работ по
монтажу или обслуживанию регулятора
необходимо произвести следующие
действия с трубопроводной системой:
- сбросить давление;
- охладить;
- опорожнить;
- прочистить.
При этом также должна соблюдаться
инструкция по эксплуатации системы.
Инструкция по утилизации
Данная продукция
подлежит демонтажу на
части, для раздельной
утилизации составных
компонентов.
Монтаж ❶
Электропривод должен быть
присоединен к штоку клапана (valve
stem), который может располагаться
как горизонтально, так и в верхнем
положении. Электропривод
фиксируется на клапане при помощи
контргайки, которая должна быть
затянута вручную.
Схема монтажа ❷
Серый
Черный
Красный
Вниз
Общий
Вверх
24 В
Черный
Синий
Коричневы
Вниз
Общий
Вверх
230 В
Не допустимо касание силового
блока управления незащищенными
участками тела! Возможен летальный
исход!
Установка ❸
1. Проверить правильность
присоединения привода и клапана.
Шток электропривода должен
находиться в верхнем положении
(заводская настройка). Убедиться, что
электропривод надежно закреплен
на клапане.
2. Подача питания осуществляется
согласно схеме, приведенной “
Схема
монтажа
“.
3. Направление движения штока
может быть отслежено индикатором
позиционирования
①
.
Ручное управление
Не допускается ручное управление
электроприводом, находящимся под
напряжением!
AMV 130, AMV 140
❹
①
Вынуть крышку
②
Вставить торцевой (шестигранный)
ключ в шпиндель
③
На время ручного управления нажать
и удерживать кнопку, расположенную
в нижней части электропривода
④
Удалить инструмент
⑤
Навернуть крышку
Замечание:
«Щелчок» при включении
электропривода означает, что
шестерня вошла в зацепление.
AMV 130H, AMV 140H
❺
На время ручного управления нажать и
удерживать кнопку, расположенную в
нижней части электропривода
①
.
Замечание:
«Щелчок» при включении
электропривода означает, что
шестерня вошла в зацепление.
14
Nota di sicurezza
Per evitare lesioni alle persone e danni ai
dispositivi, è assolutamente necessario
leggere e osservare attentamente queste
istruzioni prima dell'assemblaggio e della
messa in servizio.
Montaggio, avviamento e manutenzione
devono essere eseguiti solo da personale
autorizzato, addestrato e qualificato.
Prima degli interventi di assemblaggio e
manutenzione sul regolatore, l'impianto
deve essere:
- depressurizato
- raffreddato
- svuotato
- pulito
Seguire sempre le istruzioni del costruttore
o dell’operatore di sistema.
Non rimuovere il coperchio prima di aver
completamente scollegato l'alimentazione
elettrica.
Istruzioni per lo smaltimento
Questo prodotto deve essere
smontato e i componenti
smistati, se possibile, prima di
procedere con il riciclaggio o
lo smaltimento.
Seguire sempre le normative locali sullo
smaltimento.
Montaggio ❶
L'attuatore va montato con il gambo della
valvola in posizione orizzontale o rivolto
verso l'alto. L'attuatore è fissato sul corpo
valvola tramite un dado nervato, la cui
installazione non richiede l'uso di alcun
attrezzo. Il dado va serrato a mano.
Collegamento elettrico ❷
Grigio
Nero
Rosso
gambo abbassato
Comune
gambo abbassato
24 V
Nero
Blu
Marrone
gambo abbassato
Comune
gambo abbassato
230 V
Non toccare i componenti del PCB!
Tensione mortale!
Installazione ❸
1. Controllare il collo della valvola.
L'attuatore deve trovarsi in posizione
gambo valvola completamente esteso
(impostazione di fabbrica). Assicurarsi
che l'attuatore sia saldamente fissato
sul corpo valvola.
2. Collegare l'attuatore secondo lo schema
elettrico.
3. La direzione del movimento dello stelo
può essere osservata sull'indicatore di
posizione
①
Override manuale
(solo per manutenzione/assistenza)
Non azionare manualmente l'unità se
alimentata!
AMV 130, AMV 140
❹
①
Rimuovere il coperchio
②
Inserire la chiave esagonale di 6 mm
nell'alberino
③
Premere senza rilasciare il pulsante
(sulla base dell'attuatore) durante
l'ovverride manuale
④
Rimuovere l'attrezzo
⑤
Rimontare il coperchio
Nota:
Un "clic" dopo l'eccitazione dell'attuatore
indica che la ruota dentata si è innestata
nella sua posizione normale.
AMV 130H, AMV 140H
❺
Premere senza rilasciare il pulsante
①
(sulla base dell'attuatore) durante il
controllo manuale.
Nota:
Un "clic" dopo l'eccitazione dell'attuatore
indica che la ruota dentata si è innestata
nella sua posizione normale.
Installation Guide AMV 130(H), AMV 140(H)
DH-SMT/SI
VI.KU.L2.9O
Danfoss Heating
ITALIANO
15
15
Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating
VI.KU.L2.9O
DH-SMT/SI
Installation Guide AMV 130(H), AMV 140(H)
73690980/VI.KU.L2.9O
Produced by Danfoss A/S © 03/2010
