Danfoss AVPBT-F (Gen. 2006): инструкция

Instructions

AVPB, AVPB-F, AVPBT, AVPBT-F – PN 16,25/DN 15 – 50

ENGLISH

ESPAÑOL

DEUTSCH

DANSK

NEDERLANDS

SLOVENŠČINA

POLSKI

ČESKY

MAGYAR

РУССКИЙ

73695220   DH-SMT/SI  01 / 2011

VI.DB.O2.8H

1

Page 2

www.danfoss.com

Side 2

www.danfoss.dk

Seite 2

www.danfoss.de

Page 2

www.danfoss.es

Blz. 2

www.danfoss.com

Stran 20

www.danfoss.com

20. oldal

www.danfoss.hu

Strana 20

www.danfoss.com

Strona 20

www.danfoss.pl

Стр. 20

www.danfoss.com

Differential pressure controller with flow limitation

AVPB, AVPB-F, AVPBT, AVPBT-F

Differenstrykregulator med flowbegrænsning

AVPB, AVPB-F, AVPBT, AVPBT-F

Differenzdruck-- (und Temperatur-) Regler mit

Durchflussbegrenzung  AVPB, AVPB-F, AVPBT, AVPBT-F

Regulador de presión diferencial con limitación de

caudal  AVPB, AVPB-F, AVPBT, AVPBT-F

Drukverschil- (en temperatuur-) regelaar  met

debietbegrenzing AVPB, AVPB-F, AVPBT, AVPBT-F

Regulator diferenčnega tlaka in omejevalnik

pretoka AVPB, AVPB-F, AVPBT, AVPBT-F

Nyomáskülönbség-szabályozó és térfogatáram

korlátozó AVPB, AVPB-F, AVPBT, AVPBT-F

Regulátor diferenčního tlaku s omezovačem

průtoku AVPB, AVPB-F, AVPBT, AVPBT-F

Regulator różnicy ciśnień z ograniczeniem

przepływu AVPB, AVPB-F, AVPBT, AVPBT-F

Регулятор перепада давлений с ручным

ограничением  расхода AVPB, AVPB-F, AVPBT, AVPBT-F

AVPBT-F

AVT/AVPBT-F

AVPBT

AVT/AVPBT

(PN25)

(PN25)

(PN25)

(PN25)

DN 15 - 32

DN 15 - 32

DN 15 - 50

DN 15 - 50

DN 32 - 50

DN 32 - 50

∆

p = 0.05 - 0.5

∆

p = 0.2

∆

p = 0.2 - 1.0

∆

p = 0.5

∆

p = 0.2 - 1.0

∆

p = 0.5

∆

p = 0.2 - 1.0

∆

p = 0.3

∆

p = 0.3 - 2.0

∆

p = 0.3 - 2.0

∆

p = 0.8 - 1.6

∆

p = 0.5

DN 15 - 25

DN 32 - 50

DN 15 - 25

DN 32 - 50

DN 15 - 25

DN 32 - 50

DN 15 - 25

DN 32 - 50

  ∆

p = 0.5

∆

p = 0.5

∆

p = 0.5

∆

p = 0.5

∆

p = 0.2 - 1.0

∆

p = 0.2 - 1.0

∆

p = 0.2 - 1.0

∆

p = 0.2 - 1.0

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

2

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Contents

Safety Notes

3

Definition of applications  3

Assembly

4

-  Admissible

  Installation Positions

4

-  Installation Location and

    Installation Scheme

4

-  Valve Installation

5

-   Mounting of

temperature actuator

6

-  Impulse tube mounting  6

-  Insulation

8

-  Dimensions,

  Weights

9

Start-up

11

-  Filling the system, first

start-up

11

-  Leak and pressure tests  12

-  Putting out of

  operation

12

-  Settings

13

-   Differential pressure

Setting

13

-  Flow rate Setting

15

-   Adjustment with flow

adjusting curves

16

-  Flow Adjusting

  Curves

18

-  Adjustment with

  Heat meter

19

-  Temperature Setting

19

Indholdsfortegnelse

Sikkerhedsnoter

3

Anvendelse

3

Montering

4

-   Tilladelige positioner

 4

-   Ventilinstallation

5

-   Montering af

temperaturaktuator

6

-   Montering af

impulsledning

6

-   Isolering

8

-   Mål, vægt

9

Opstart

11

-   Påfyldning af systemet,

første opstart

11

-   Lækage- og

trykprøvning

12

-   Indstilling af

sætpunkter

13

-   Differenstrykindstilling   13

-   Indstilling af

15

-   Justering

16

-   Justering varmemåler   19

-  Indstilling af

  temperatur

19

Inhalt

Sicherheitshinweise

3

Bestimmungsgemäße

Verwendung

3

Montage

4

-  Zulässige Einbaulagen

4

-  Einbauort,

Einbauschema

4

-  Einbauventil

5

-  Einbau Thermostat

6

-  Montage Steuerleitung  6

-  Isolierung

8

-  Abmessungen,

Gewichte

9

Inbetriebnahme

11

-  Füllung der Anlage,

Inbetriebnahme

11

-  Dichtheits-,

Druckprüfung

12

-  Außerbetriebnahme

12

-  Einstellung Sollwerte

13

-   Einstellung

Differenzdruck

13

-  Einstellung

Volumenstrom

15

-   Einstellung mit

Einstelldiagramm

16

-  Einstelldiagramme

18

-  Einstellung mit

Wärmezähler

19

-   Temperatureinstellung  19

Contenido

Notas de seguridad

3

Aplicación

3

Montaje

4

-  Posiciones permitidas

de instalación

4

-  Posición de instalación

y Esquema de

instalación

4

-  Instalación

de la válvula

5

-   Montaje del actuador

por temperatura

6

-  Montaje del tubo de

impulsión

6

-  Aislamiento

8

-  Dimensiones,

  Pesos

9

Puesta en marcha

11

-  Llenado del sistema,

primera puesta

en marcha

11

-  Escapes y pruebas de

presión

12

-  Fuera de operación

12

-  Ajustes

13

-   Ajuste de la presión

diferencial

13

-  Ajuste del caudal

15

-   Ajuste con curvas de

caudal

16

-  Curvas de

ajuste caudal

18

-  Ajuste con medidor

de calor

19

-   Ajuste de temperatura  19

Inhouds opgave

Veiligheid

3

Toepassingen

3

Montage

4

-  Toegestane

  montage standen

4

-  Installatie plaats en

   Installatie schema

4

-  Afsluiter installeren

5

-  Montage van

temperatuurregelaar

6

-  Impulsleiding monteren   6

-  Isolatie

8

-  Afmetingen,

  Gewicht

9

Inbedrijfname

11

-  Vullen van het systeem,

eerste inbedrijfstelling  11

-  Lek en druk test

12

-  Uit bedrijf nemen

12

-  Instellingen

13

-   Drukverschil instelling  13

-  Debiet instelling

15

-   Instelling met debiet

grafieken

16

-  Debiet instel-

  grafieken

18

-  Instelling met

  warmtemeter

19

-  Temperatuurinstelling  19

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

3

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Safety Notes

Prior to assembly and

commissioning to avoid

injury of persons and

damages of the devices, it

is absolutely necessary to

carefully read and observe

these instructions.

Necessary assembly, start-

up, and maintenance work

must be performed only

by qualified, trained and

authorized personnel.

Prior to assembly and

maintenance work on the

controller, the system must

be:

  - depressurized,

  - cooled down,

  - emptied and

  - cleaned.

Please comply with the

instructions of the system

manufacturer or system

operator.

Definition of Application

The controller is used for

differential pressure (and

temperature at AVPBT(-F))

control with flow limitation

of water and water glycol

mixtures for heating, district

heating and cooling systems.

The technical parameters on

the product labels determine

the use.

Sikkerhedsnoter

Disse instruktioner SKAL

læses omhyggeligt forud

for montering og indkøring

samt respekteres for at

undgå skader på personer

og udstyr. Nødvendigt

monterings-, opstart- og

vedligeholdelsesarbejde må

kun udføres af faglært og

autoriseret personale.

Forud for monterings- og

vedligeholdelsesarbejde på

regulatoren skal systemet

være:

  - trykløst,

  - nedkølet,

  - tømt og

  - rengjort.

Systemproducentens eller

-operatørens instruktioner

skal overholdes.

Anvendelse

Regulatoren anvendes til

differenstrykstyring med

flowbegrænsning af vand

og vand-glycolblandinger

til varme-, fjernvarme- og

kølesystemer.

De tekniske parametre

på produktetiketterne

fastlægger anvendelsen.

Sicherheitshinweise

Um Verletzungen an

Personen und Schäden am

Gerät zu vermeiden, diese

Anleitung vor Montage

unbedingt beachten.

Montage, Inbetriebnahme

und Wartungsarbeiten

dürfen nur von sachkundigen

und autorisierten Personen

durchgeführt werden.

Anlage vor Montage und

Wartungsarbeiten am Regler:

  - drucklos machen,

  - abkühlen,

  - entleeren und

  - reinigen.

Die Vorgaben des

Anlagenherstellers und

Anlagenbetreibers sind zu

beachten.

Bestimmungsgemäße

Verwendung

Der Regler dient der

Differenzdruckregelung

mit  Durchflussbegrenzung

von Wasser und Wasser-

Glykol-Gemischen für

Heizungs-, Fernheizungs- und

Kühlungsanlagen.

Die technischen Daten an den

Typenschildern sind für den

Einsatz maßgebend.

Notas de seguridad

Antes del montaje y de la

puesta en marcha, para

evitar daños personales y

perjuicios en los dispositivos,

es absolutamente necesario

leer cuidadosamente estas

instrucciones.

El montaje, la puesta en

marcha y el trabajo de

mantenimiento necesario

deberán ser realizados solo

por personal cualificado y

autorizado.

Antes del montaje y el trabajo

de mantenimiento del

controlador, el sistema debe

ser:

  - despresurizado

  - enfriado,

  - vaciado y

  - limpiado.

Por favor, cumpla con las

instrucciones del fabricante

del sistema o del operador

del sistema.

Aplicación

El controlador se utiliza

para el control de la presión

diferencial con limitación

de caudal de agua y mezcla

agua/glycol en sistemas de

Calefacción, District Heating y

Refrigeración..

Los parámetros técnicos en

la etiquetas del producto

determinan su uso.

Veiligheid

Om verwondingen aan

personen en schade aan de

apparatuur te voorkomen is

het absoluut noodzakelijk om

deze instructies zorgvuldig te

lezen en te bestuderen.

Noodzakelijke (de)montage,

inbedrijfstelling en

onderhoud dient alleen

door deskundig, getraind

en bevoegd personeel te

worden uitgevoerd.

Voorafgaand aan montage- of

onderhoudswerkzaamheden

moet het systeem worden:

  - afgesloten,

  - afgekoeld,

  - afgetapt en

  - gereinigd.

Volg altijd de instructies

van de installatiebouwer- of

beheerder op.

Toepassing

De regelaar wordt gebruikt

voor drukverschil- (en

temperatuur-) regeling

met debietbegrenzing in

installaties voor verwarming,

stadsverwarming en koeling,

gevuld met water of water-

glycol mengsels.

De technische gegevens op

het type-plaatje bepalen de

toepassingsmogelijkheden.

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

4

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

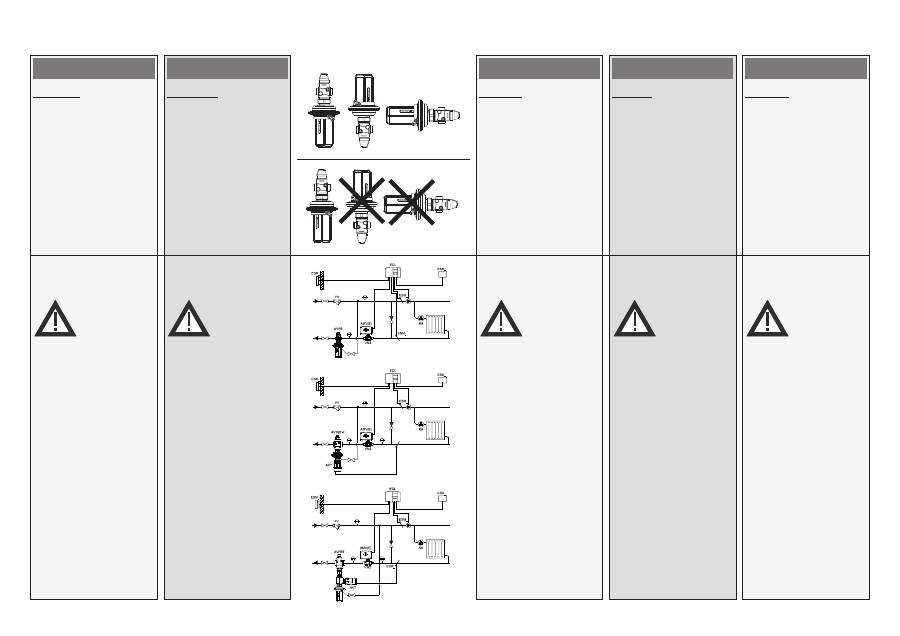

Montering

Tilladelige

Medietemperaturer op til

100 °C:

-   Kan monteres i alle

Medietemperaturer > 100 °C:

-   Må kun installeres i

vandrette rørledninger

og med aktuatoren

hængende nedad.

Installationsplacering og

installationsplan

Regulatoren AVPB(T),

AVPBT-F kan kun installeres i

returledningen.



AVPB(-F)

montering i returledning



AVPBT-F

montering i returledning



AVPBT

montering i returledning

Montage

Zulässige Einbaulagen

Mediumstemperaturen bis

100 °C:

-  Einbaulage beliebig.

Mediumstemperaturen > 100 °C:

-  Einbau nur in waagerechte

Rohrleitung mit nach

unten hängendem Antrieb

zulässig.

Einbauort, Einbauschema

Der Regler AVPB(T),

AVPBT-F  kann nur im

Rücklauf eingebaut werden.



AVPB(-F)

Einbau im Rücklauf



AVPBT-F

Einbau im Rücklauf



AVPBT

Einbau im Rücklauf

Montaje

Posiciones permitidas de

instalación

Temperatura del medio hasta 100 ºC

-  Puede ser instalado en

cualquier posición

Temperatura del medio

> 100 °C:

-  Instalación permitida

sólo en horizontal con el

actuador hacia abajo

Posición de instalación y

Esquema de instalación

El Regulador AVPB(T), AVPBT-

F solo puede instalarse en la

tubería de retorno.



AVPB(-F)

montaje en retorno



AVPBT-F

montaje en retorno



AVPBT

montaje en retorno

Montage

Toegestane montage

posities

Mediumtemperatuur tot 100 °C:

-  Mag in alle standen

gemonteerd worden.

Mediumtemperatuur > 100 °C:

-  Montage alleen

toegestaan in horizontale

leidingen met het

regelelement omlaag.

Plaats in de installatie en

installatieschema

De regelaar AVPB(T), AVPBT-F

dient in de retourleiding

gemonteerd te worden.



AVPB(-F)

montage in retour



AVPBT-F

montage in retour



AVPBT

montage in retour

Assembly

Admissible Installation

Positions

Medium temperatures up to 100 °C:

-  Can be installed in any

position.

Medium temperatures > 100 °C:

-  Installation permitted only

in horizontal pipelines

with the actuator oriented

downwards.

Installation Location and

Installation Scheme

The controller AVPB(T),

AVPBT-F could be installed in

the return pipeline only.



AVPB(-F)

return mounting



AVPBT-F

return mounting



AVPBT

return mounting







AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

5

L

  

DN   L (mm)

15

69

20

74

25

79

32

104

40

114

50

134

   

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

Valve Installation

1.   Clean pipeline system

prior to assembly.

2.  The installation of a

strainer in front of the

controller is strongly

recommended



.

3.  Install pressure indicators

in front of and behind

the system part to be

controlled.

4.  Install valve

•  The flow direction

indicated on the product

label



 or on the valve



must be observed.

•   The valve with mounted

weld-on tailpieces may

only be spot welded to the

pipeline



.

The weld-on tailpieces

may be welded only

without the valve and

seals!



If these instructions

are not observed, high

welding temperatures may

destroy the  seals.

•   Flanges



 in the pipeline

must be in parallel

position and sealing

surfaces must be clean

and without any damage.

Tighten screws in flanges

crosswise in 3 steps up

to the maximum torque

(50 Nm).

Ventilinstallation

1.   Rengør

rørledningssystemet før

montering.

2.  Det anbefales stærkt at

installere et filter foran

regulatoren



.

3.   Installer før og efter

den systemdel, der skal

reguleres.

4.  Installer ventilen

•   Den flowretning, der

vises på produktetiketten

eller på ventilen, skal

respekteres



.

•   Ventilen med monterede

svejsestudser må

kun klemmes fast til

rørledningen



.

  Svejsestudserne må kun

svejses uden ventil og

pakninger!



Høje svejsetemperaturer

kan ødelægge

pakningerne, hvis

disse instruktioner ikke

overholdes.

•   Flanger



 i rørledningen

skal være placeret

parallelt, og pakfladerne

skal være rene og uden

skader. Krydsspænd

skruerne i flangerne i 3 trin

til maks. moment (50 Nm).

Einbau Ventil

1.   Rohrleitung vor Montage

reinigen.

2.  Es ist empfehlenswert

einen Schmutzfänger



vor dem Regler

einzubauen.

3.  Druckanzeiger vor

und hinter den

entsprechenden

Anlageteil einbauen.

4.  Ventil einbauen

•  Durchflussrichtung



 auf

dem Typenschild oder

Ventil beachten



.

•   Ventil mit angeschraubten

Anschweißenden nur

an die Rohrleitung

anheften



.

  Das Einschweißen der

Anschweißenden ist

nur ohne Ventil und

Dichtungen zulässig!



  Bei Nichtbeachtung

zerstören die hohen

Schweißtemperaturen die

Dichtungen des Ventils.

•   Flansche



 in der

Rohrleitung müssen

parallel, Dichtflächen

sauber und ohne

Beschädigung sein.

  Schrauben über Kreuz

in 3 Stufen bis zum Max.

Drehmoment anziehen

(50 Nm).

Instalación de la válvula

1.   Limpie el sistema de

tuberías antes del

montaje.

2.  Se recomientda la

instalación de un filtro

delante del regulador



.

3.  Instale indicadores de

presión delante y detrás

de la parte del sistema a

controlar.

4.  Instale la válvula

•  Observe la dirección del

caudal indicada en la

etiqueta del producto o en

la  válvula



.

•   Válvula roscada

  La válvula  con conectores

para soldar solo pueden

ser fijados a la tubería



.

  Los conectores para soldar

solo pueden soldarse sin la

válvula y sin sellos!



  Si estas instrucciones no se

tienen en cuenta, las altas

temperaturas al soldar

pueden destruir los sellos.

•   Válvula embridada

  Las bridas



 en la tubería

deben estar en posición

paralela y las superficies

que sellan deben estar

limpias y sin ningún daño.

  Apriete los tornillos en

las bridas en diagonal en

3 pasos hasta el máximo

(50 Nm).

Afsluiter installeren

1.   Reinig eerst het

leidingsysteem.

2.  Plaatsing van een vuilfilter

voor de regelaar wordt

sterk aanbevolen



.

3.  Monteer drukmeters voor

en na het installatiedeel

dat geregeld wordt.

4.  Monteer de afsluiter

•  Let op de stromingsrichting

die op het type-plaatje of

op de afsluiter staat

aangegeven



.

•  De afsluiter met gemonteerde

laskoppelingen mag alleen

met laspunten aan de

leiding gehecht worden



.

Daarna de afsluiter en

pakkingen uitnemen en de

koppelingen definitief vast

lassen!



  Als deze instructies niet

worden opgevolgd

kunnen hoge

lastemperaturen de

pakkingen beschadigen.

•  De flenzen



 in de leiding

moeten evenwijdig

zijn en de sluitvlakken

moeten schoon zijn en

onbeschadigd.

Zet de bouten in 3 stappen

kruislings vast met het

maximum koppel (50 Nm).
