AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

6

R 1/8 / R

3

/

8

 / R

1

/

2

EN 10226



ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

5.

Caution:

Mechanical loads of

the valve body by

the pipelines are not

permitted.

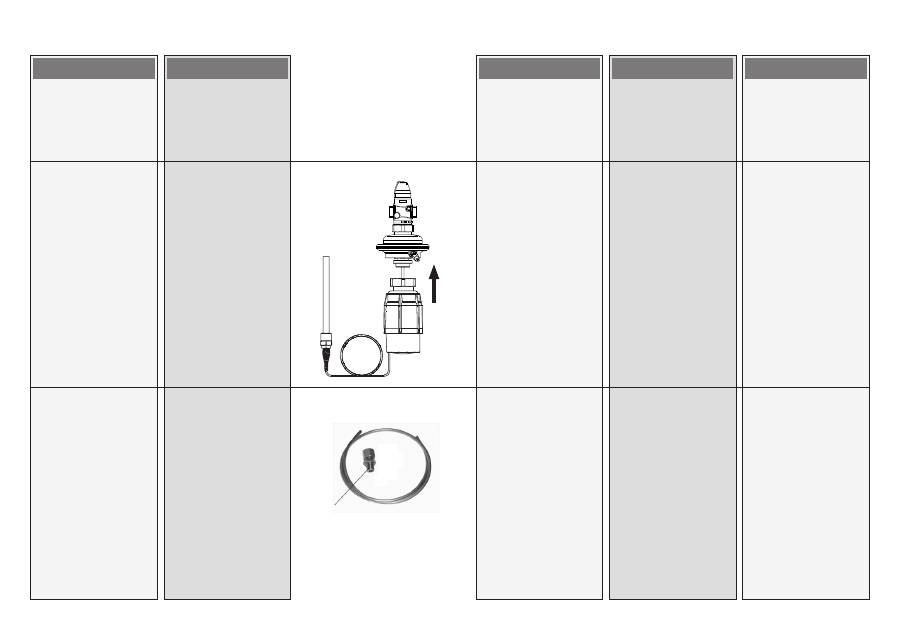

Mounting of temperature

actuator

(relevant only at AVPBT(-F )

controllers)

Place temperature actuator

AVT at the diaphragm and

tighten union nut with

wrench SW 50.

Torque 35 Nm.

Other details:

See instructions for

temperature actuator AVT.

Impulse tube mounting

•

Which impulse tubes  to

use?

  Use Impulse tube set AV



or

use following pipe:

Copper Ø 6×1 mm

EN 12449

5.

Forsigtig:

  Rørledningerne må

ikke belaste ventilhuset

mekanisk.

Montering af

temperaturaktuator

(kun relevant ved AVPBT(-F )

regulatorer)

Anbring

temperaturaktuatoren AVT

ved membranen og spænd

omløbermøtrikken med

nøgle SW 50.

Moment 35 Nm.

Andre detaljer:

Se instruktioner for

temperaturaktuator AVT.

Montering af

impulsledning

•

Hvilke impulsledninger

skal anvendes?

  Anvend

impulsledningssæt AV



eller følgende rør:

Kobber Ø 6×1 mm

EN 12449

5.

Achtung:

Mechanische Belastungen

des Ventilgehäuses durch

die Rohrleitungen sind

nicht zulässig.

Einbau Thermostat

(maßgebend nur bei AVPBT(-F)

Reglern)

Temperaturantrieb AVT

am Druckantrieb einbauen

und Überwurfmutter mit

Mutterschlüssel SW 50

anziehen.

Drehmoment 35 Nm.

Genaueres:

Siehe Bedienungsanleitung für

Temperaturantrieb AVT.

Montage Steuerleitung

•

Welche Steuerleitungen

verwenden?

  Es kann das

Steuerleitungsset AV



verwendet werden

  oder folgende Rohre

verwenden:

  Kupfer Ø 6×1 mm

EN 12449

5.

Precaución:

No se permiten cargas

mecánicas del cuerpo de

la válvula por las tuberías.

 Montaje del actuador por

temperatura

(relevante solo en reguladores

AVPBT(-F))

Coloque el actuador de

temperaturas AVT en el

diafragma y apriete la tuerca

de unión con una llave SW 50.

Torque 35 Nm.

Otros detalles:

Véase las instrucciones del

actuador de temperatura AVT.

Montaje del tubo de

impulsión

•

Qué tubo de impulsión

usar?

  Use el tubo de impulsión

AV



  o use el siguiente tubo:

  Cobre Ø 6×1 mm EN 12449

5.

Let op:

Mechanische belasting

van het afsluiterhuis

door de leidingen is niet

toegestaan.

Montage van

temperatuurregelaar

(alleen voor AVPBT(-F )

regelaars)

Plaats de

temperatuurregelaar AVT

op het membraanhuis en

draai de wartelmoer aan met

sleutel 50.

Max. koppel 35 Nm.

Andere details:

Zie instructies voor

temperatuurregelaar AVT.

Impulsleiding

•

Welke impulsleiding kan

gebruikt worden?

  Gebruik impulsleidingset

AV



  of gebruik de volgende

leiding:

Koper Ø 6×1 mm EN 12449
