Danfoss AVPBT-F (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

14

 







ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

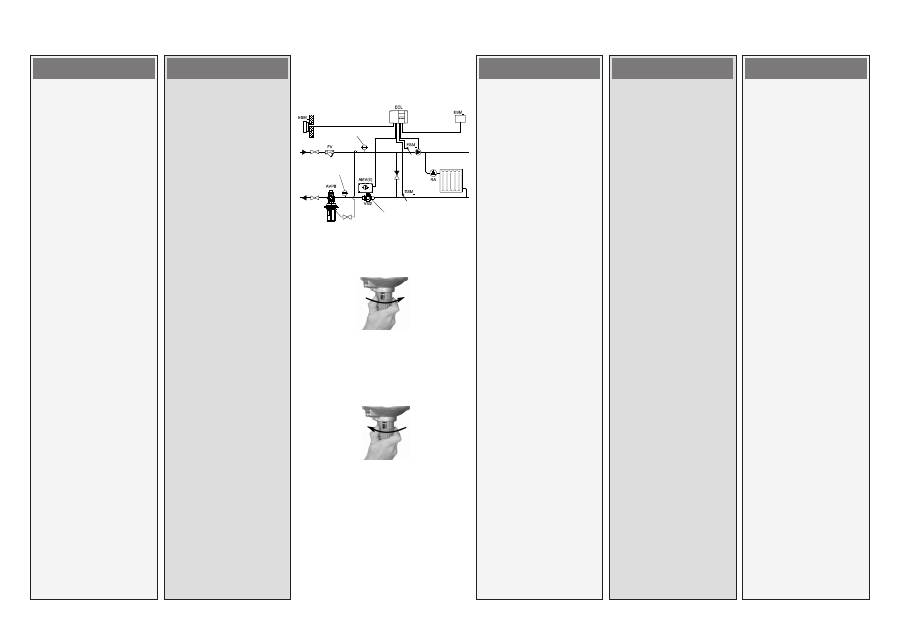

4.  Start system, see section

“Filling the system, first

start-up“.

Completely open all shut-

off devices in the system.

5.  Set flow rate on a

motorized valve



, on

which differential pressure

is controlled, to about

50 %.

6.  Adjustment

  Observe pressure

indicators



 or/and

alternatively see handle

scale indication.

  Turning to the right



(clockwise) increases the

set-point (stressing the

spring).

Turning to the left



(counter-clockwise)

reduces the set-point

(releasing the spring).

Note:

If the required differential

pressure is not attained, a

cause may be a too small

pressure loss in the system.

4.  Se afsnittet “Påfyldning af

systemet, første opstart”

ved start af systemet“. Åbn

alle i systemet helt.

5.   Indstil flowhastigheden

på en motorventil



,

hvor differenstrykket er

kontrolleret, til ca. 50 %.

6.  Justering

  Hold øje med

trykviserne



 og/eller se

alternativt på håndgrebets

skalavisning.

  Drejes til højre



 øges

sætpunktet (fjederen

spændes).

  Drejes til venstre



reduceres sætpunktet

(fjederen udløses).

Bemærk:

  Hvis det ønskede

differenstryk ikke opnås,

kan det skyldes et for lille

tryktab i systemet.

4.  Anlage in Betrieb

nehmen, siehe Abschnitt

“Füllung der Anlage,

Inbetriebnahme”.

  Alle Armaturen in der

Anlage ganz öffnen.

5.  Volumenstrom an einer

Armatur



, über welche

der Differenzdruck

geregelt wird,  auf ca. 50 %

einstellen.

6.  Einstellung

  Druckanzeigen



beachten und/oder siehe

Skalabezeichnungen

  Rechtsdrehung



 erhöht

den Sollwert (Feder

spannen).

  Linksdrehung



 reduziert

den Sollwert (Feder

entspannen).

Hinweis:

Wird der benötigte

Differenzdruck nicht

erreicht, kann die Ursache

ein zu geringer Druckverlust

in der Anlage sein.

4.  Puesta en marcha del

sistema, véase sección

“Llenado del sistema,

primera puesta en

marcha“

  Abra completamente

todos los dispositivos de

corte del sistema.

5.  Fije el caudal en la

válvula motorizada



,

sobre la cual la presión

diferencial es controlada

aproximadamente 50 %.

6.  Ajuste

  Observe los indicadores de

presión



 y/o bien mirar la

indicación de la escala.

  Girando a la derecha



aumenta el punto de

ajuste (comprimiendo el

muelle).

  Girando a la izquierda



reduces el punto de ajuste

(relajando el muelle).

Nota:

Si no se consigue la presión

diferencial requerida, puede

ser causado por pequeñas

pérdidas de presión en el

sistema

4.  Start het systeem, zie

paragraaf “Vullen van

het systeem, eerste

inbedrijfstelling”

  Zet alle afsluiters in het

afname circuit volledig

open.

5.  Zet een gemotoriseerde

regelafsluiter



 waarover

het drukverschil wordt

geregeld op ongeveer

50 %.

6.  Instelling

Kijk naar de de

drukmeters



 en/of zie

schaalaanduiding van de

instelknop.

Rechtsom draaien



verhoogt de instelling (de

veer wordt gespannen).

  Linksom draaien



verlaagt de instelling (de

veer wordt ontspannen).

Opmerking:

  Als het gewenste

drukverschil niet wordt

gehaald dan wordt dit

mogelijk veroorzaakt door

een te lage weerstand in het

afnamecircuit (immers alle

afsluiters zijn open gezet).
