Danfoss AVPBT-F (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

13

Δp = 0.2 – 1 bar

   

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

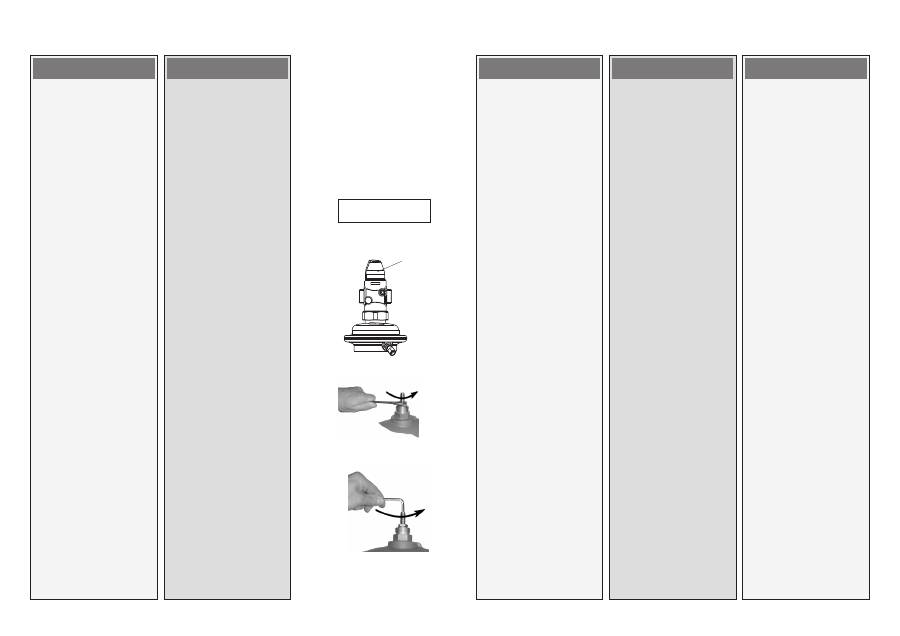

Settings

First set the differential

pressure.

Differential Pressure

Setting

(not relevant at fixed setting

version AVPB(T)-F)

The diff. pressure setting

range is indicated on the

product label



.

Procedure:

1.  Unscrew cover



.

2.  Loosen counter nut



.

3.  Unscrew (counter-

clockwise) adjustable flow

restrictor



 up to its stop.

Indstilling af sætpunkter

Indstil først differenstrykket.

Differenstrykindstilling

Indstillingsområdet for

differenstrykket fremgår af

produktetiketten



.

Fremgangsmåde:

1.   Skru hætten



 af.

2.  Løsn kontramøtrikken



.

3.   Skru den justerbare

flowbegrænser



 ud (mod

uret) til stoppunktet.

Einstellung Sollwerte

Zuerst den Differenzdruck

einstellen.

Einstellung Differenzdruck

Sollwertbereich siehe

Typenschild



.

Vorgang:

1.  Kappe



 abschrauben

2.  Kontermutter



 lösen

3.  Einstelldrossel



 bis zum

Anschlag herausdrehen

(entgegen der

Uhrzeigerrichtung) .

Ajustes

Primero ajuste la presión

diferencial.

Ajuste de la Presión

Diferencial

El rango de ajuste de la

presión diferencial se

indica en la etiqueta del

producto



.

Procedimiento:

1.  Desatornille el

capuchón



.

2.  Afloje la tuerca



.

3.  Desatornille (en sentido

contrario a las agujas

del reloj) el limitador de

caudal ajustable



 hasta

su parada.

Instellingen

Stel eerst het gewenste

drukverschil in.

Instellen van het

drukverschil

Het instelbereik is

aangegeven op het type-

plaatje



.

Procedure:

1.  Draai de afdekkap



 open

2.  Maak de contramoer



los.

3.  Open de instelbare

debietbegrenzing



 tot

de aanslag (tegen de klok

in).
