Danfoss AVPBT-F (Gen. 2006): РУССКИЙ POLSKI ČESKY MAGYAR SLOVENŠČINA

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

34





Δp

v

РУССКИЙ POLSKI ČESKY MAGYAR SLOVENŠČINA

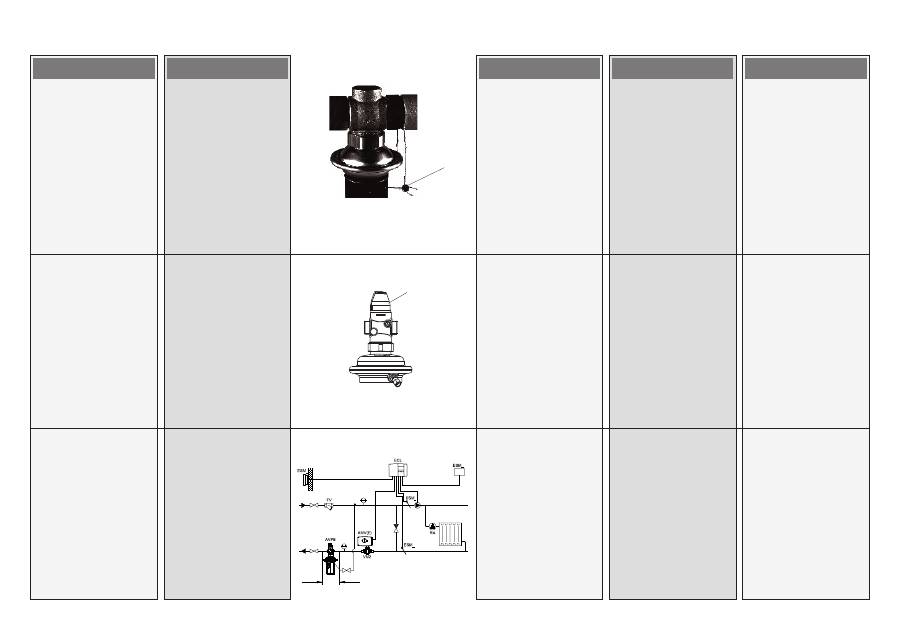

Plombiranje

Element za nastavitev

diferenčnega tlaka se lahko

plombira s plombirno žico



,

če je to zahtevano.

Nastavitev pretoka

Pretok se nastavi z

nastavitvijo prilagodljivega

omejevalnika pretoka



.

Obstajata dve možnosti:

1.  Nastavitev s krivuljami za

nastavitev pretoka.

2.  Nastavitev s kalorimetrom,

glejte stran 38.

Predpogoj

(minimalni diferenčni tlak

preko ventila)

Pri največjem pretoku mora

biti razpoložljiv diferenčni

tlak Δp

v

 preko regulatorja

vsaj:

Δp

min

 = 0.5 bar

Plombálás

Az alapérték-beállítót

szükség esetén plombálni

lehet



.

Térfogatáram-beállítás

A térfogatáram-beállítás

az állítható korlátozó

segítségével történik



.

A két beállítási lehetőség:

1.  Beállítás diagram szerint,

2.  Beállítás

hőmennyiségmérővel

(lásd. a 38. oldalt)

Előfeltételek

(min. nyomásesés a szelepen)

A max. térfogatáram

mellett a nyomásesés a

szabályzószelepen (Δp

v

)

legalább

Δp

min

 = 0,5 bar legyen!

Těsnění

Nastavenou pozici lze v

případě nutnosti zajistit

drátovou plombou



.

Nastavení průtoku

Průtok lze nastavit pomocí

omezovače průtoku



.

Existují dvě možnosti :

1.  Nastavení pomocí

diagramu nastavení

průtoku,

2.  Nastavení pomocí měřiče

tepla, viz strana 38.

Počáteční podmínky

(minimální diferenční tlak

přes regulační ventil)

Při maximálním průtoku

musí diferenční tlak ∆p

v

 přes

regulační ventil dosahovat

hodnotu minimálně:

∆p

min

= 0,5 bar

Plomba.

Nakrętka nastawcza może

zostać w razie potrzeby

zaplombowana



.

Nastawa przepływu.

Wielkość przepływu

jest zadawana poprzez

odpowiednie ustawienie

ogranicznika przepływu



.

Istnieją dwie metody:

1.   Nastawianie według

krzywych regulacji

przepływu.

2.  Nastawianie z użyciem

ciepłomierza (patrz str. 38).

Warunek wstępny.

(minimalny spadek ciśnienia

na zaworze).

Przy maksymalnym

przepływie, spadek ciśnienia

na zaworze regulacyjnym Δp

v

musi wynosić co najmniej:

Δp

min

 = 0,5 bar

Пломбирование

При необходимости

устройство регулировки

перепада давлений может

быть опломбировано

пломбировочной

проволокой



.

Установка предельного

расхода

Значение требуемого расхода

настраивается с помощью

дросселя регулятора

ограничения расхода



.

Имеется две возможности:

1.  Настройка с помощью

графиков расхода;

2.  Настройка с помощью

теплосчетчика см. стр.

38

.

Предварительные

условия:

(минимальный перепад

давлений на клапане)

При расчетном расходе

перепад давлений на клапане

регулятора Δp

v

  должен быть

не менее:

Δp

vmin

 = 0,5 бар
