Danfoss AVPBT-F (Gen. 2006): ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

AVPB, AVPB-F, AVPBT, AVPBT-F – PN16,25

8

< 100

°

C

> 100

°

C

   

ENGLISH DANSK DEUTSCH ESPAÑOL NEDERLANDS

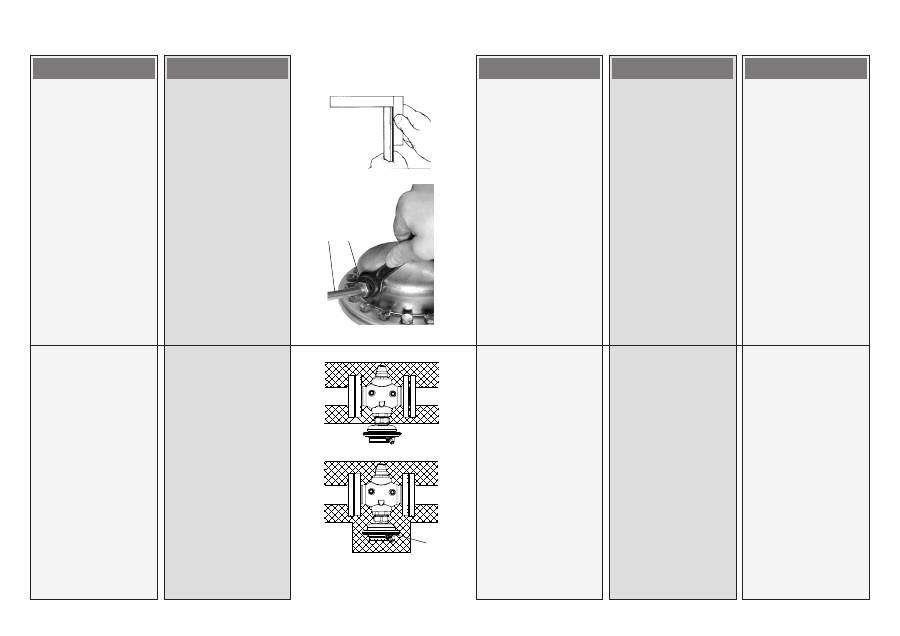

•  Impulse Tube Mounting

1.  Cut pipe perpendicularly

to the pipe axis and

smooth edges out



.

2.  Press impulse tube



 into

the threaded joint up to its

stop.

3.  Tighten union nut



Torque 14 Nm

Insulation

For medium temperatures

up to 100 °C the pressure

actuator



 may also be

insulated.

•

Impulsleiding montage

1.  Snij de pijp loodrecht door

en verwijder de bramen



.

2.  Duw de impulsleiding



tot de aanslag in de

klemaansluiting.

3.  Draai de wartel aan



Koppel 14 Nm

Isolatie

Bij mediumtemperaturen

tot 100 °C mag het

membraanhuis



 ook

geïsoleerd worden.

•  Montaje del tubo de

impulsión

 1.  Corte el tubo

perpendicularmente al

eje del tubo y alise los

bordes



.

2.  Presione el tubo de

impulsión



 en la unión

roscada hasta que se pare.

3.  Apriete la tuerca de

unión



 Torque 14 Nm

Aislamiento

Para temperaturas del medio

hasta 100 °C el actuador de

presión



 también puede ser

aislado.

•  Montage Steuerleitung

1.  Rohr rechtwinklig

ablängen und

entgraten



.

2.  Steuerleitung



 in die

Verschraubung bis zum

Anschlag drücken.

3.  Überwurfmutter



anziehen, Anzugsmoment

14 Nm

Isolierung

Bei Mediumstemperaturen

bis 100 °C kann auch der

Druckantrieb



 isoliert

werden.

•

Montering af

impulsledning

1.   Skær røret over vinkelret

på rørets akse og afglat

enderne



.

2.  Pres impulsledningen



ind til bunden af

gevindsamlingen.

3.   Spænd omløbermøtrik



  Moment 14 Nm

Isolering

Ved medietemperaturer op til

100 °C kan trykaktuatoren



også være isoleret.
